90度PVC等径三通管路接头

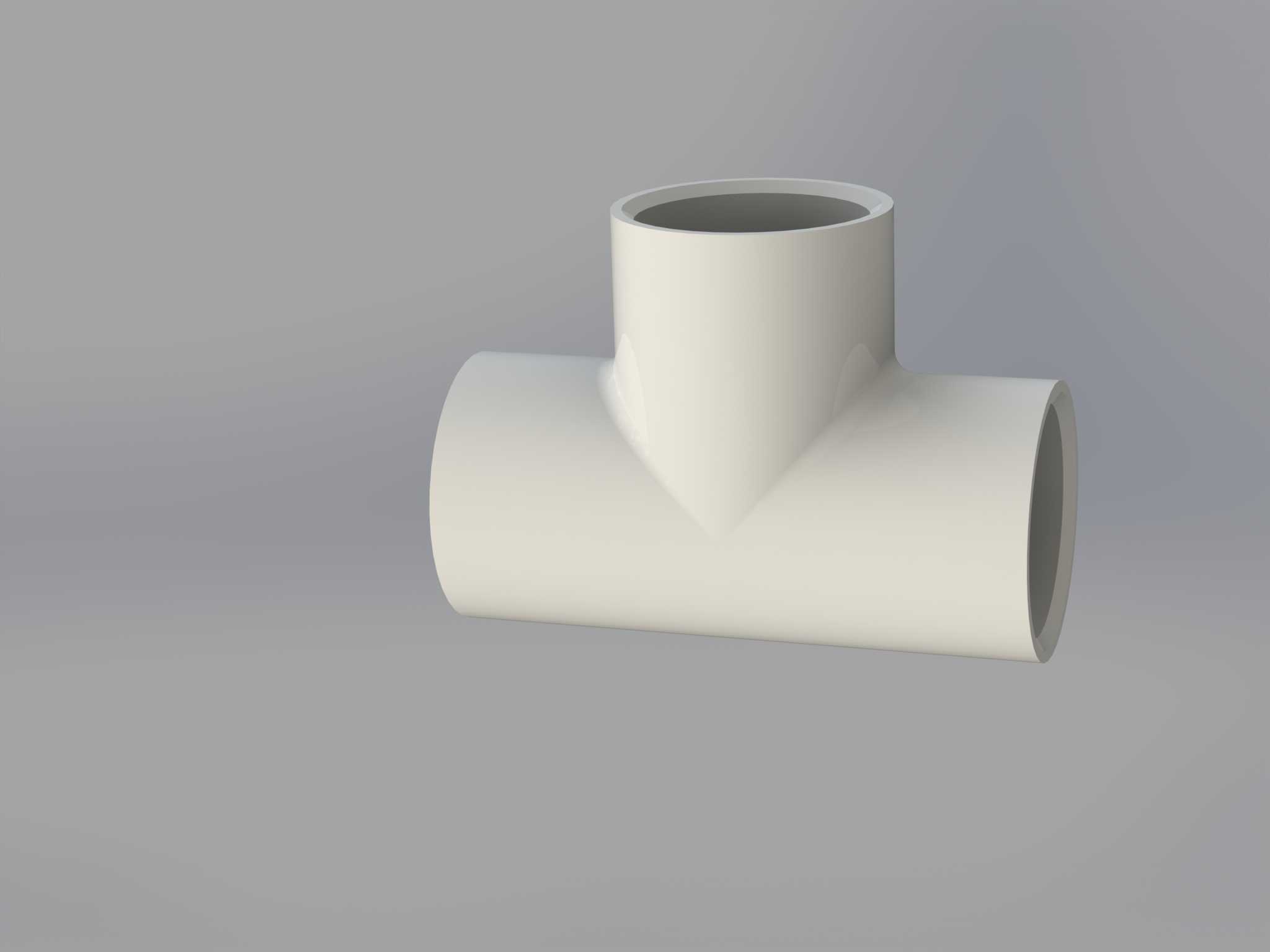

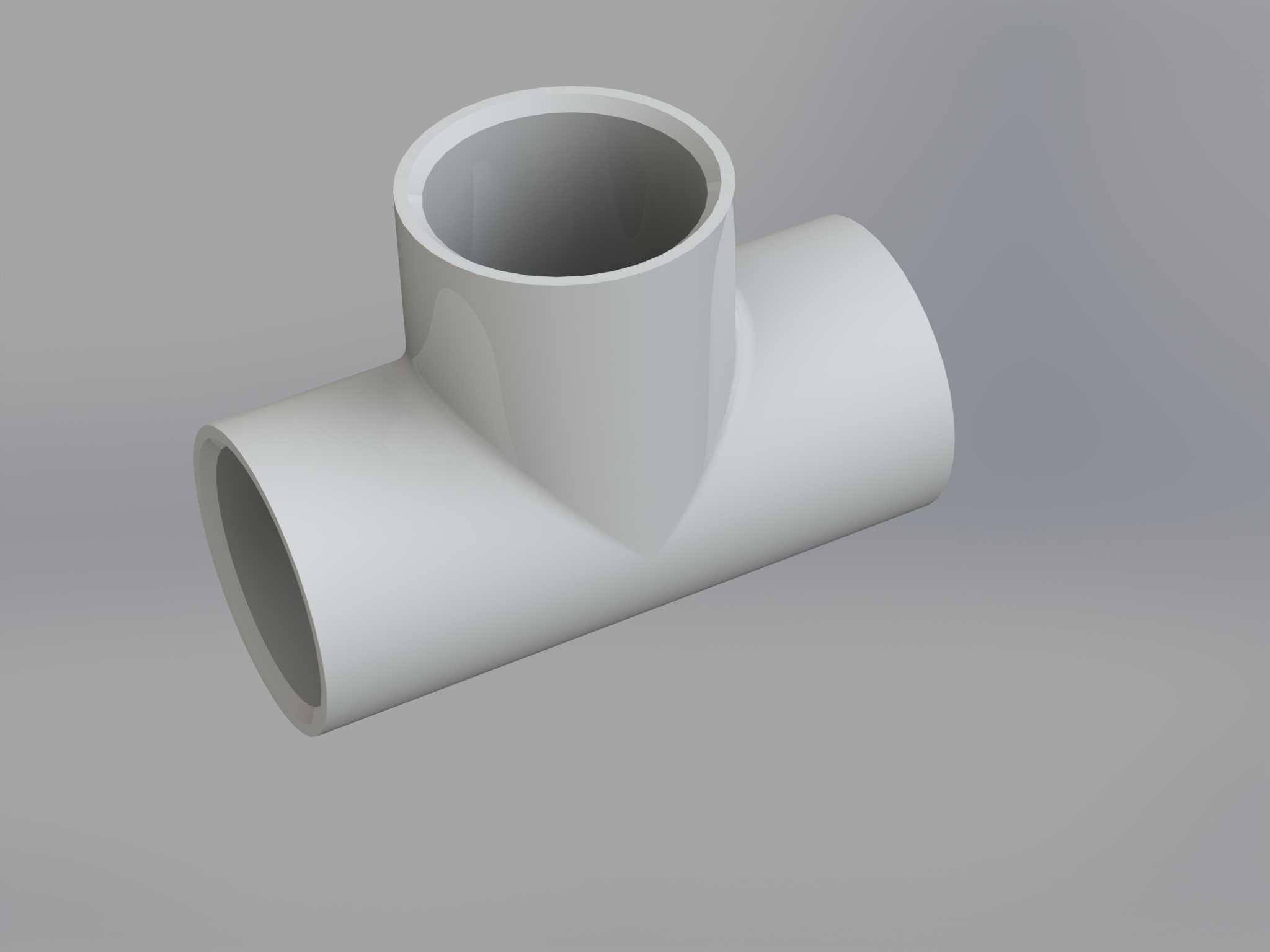

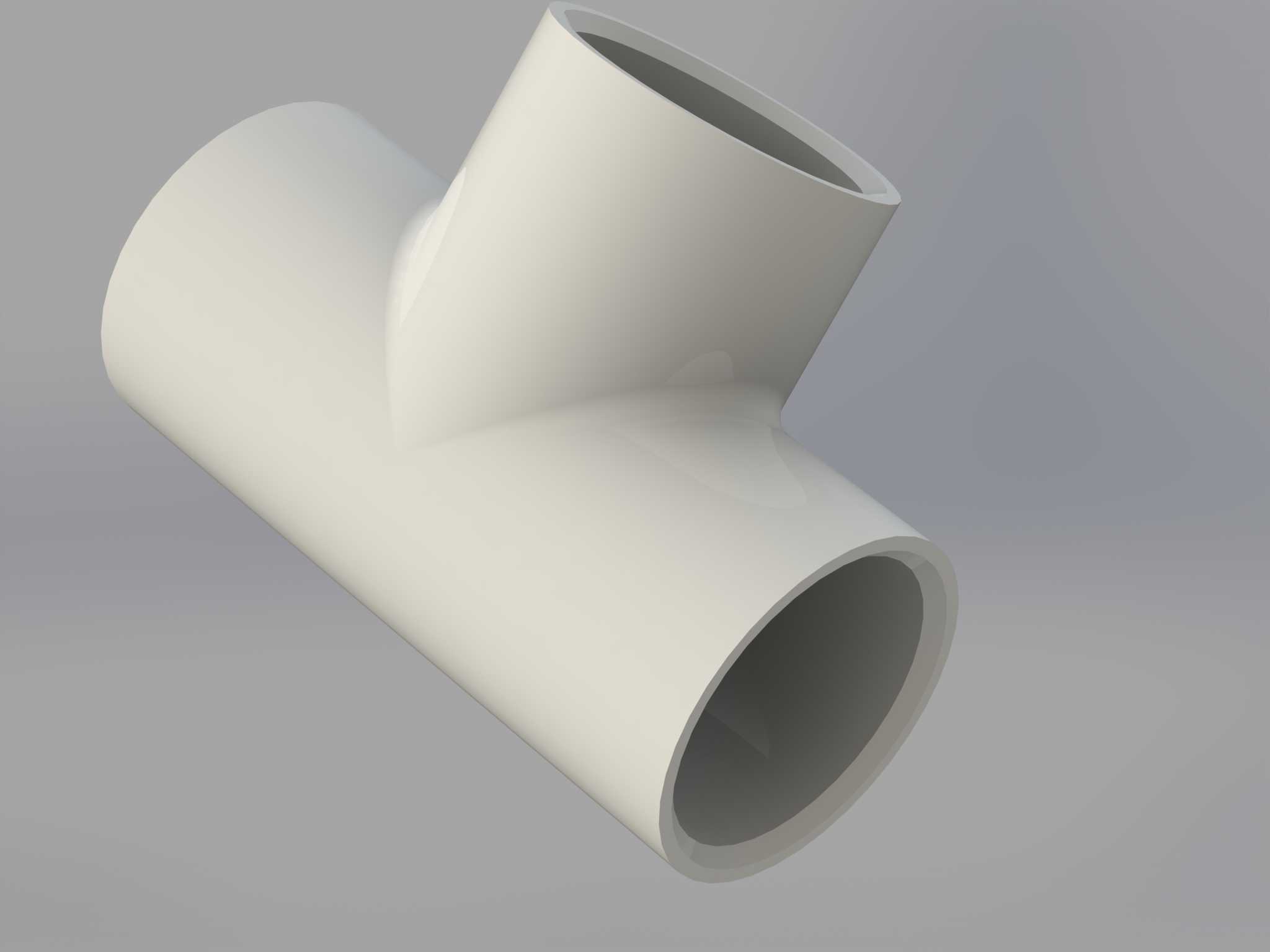

　　在给排水、化工流体输送以及暖通管路系统中，等径三通是最常见的分支连接件之一。该模型呈现的是一根主管在中心位置形成90度垂直分支的短管结构，三个接口口径一致，属于典型的等径三通，主要用于在同管径管路中实现流体的分配或汇集。

　　从实际使用场景看，这类PVC三通广泛应用于建筑排水、市政管网、农田灌溉、水处理设备以及实验室流体回路。当主管道需要在某一点向侧向引出支路，或两条支路需要汇入主管时，三通承担着改变流向和分流合流的作用。相比异径三通，等径结构适用于三条管路流量截面相同的场合，能够在分支处保持较为一致的通流面积，减少因突然扩缩径带来的局部阻力。

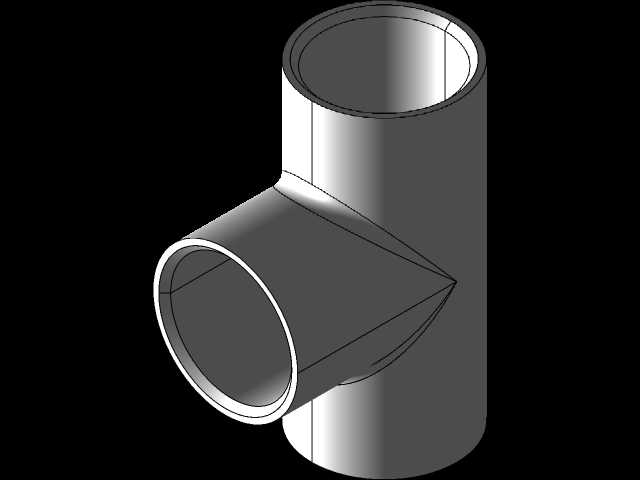

　　建模时需要重点把握三通的几何过渡关系。主管与支管相贯处并非简单的圆柱相交，实际管件在内部交汇处存在圆滑的补强过渡，外壁也有相应的壁厚变化和承插结构。模型中三个端口均为承插式接口，端口内径与对应PVC管材外径配合，安装时将管材插入承口，通过粘接或橡胶圈密封完成连接。承口端部通常带有略微加厚的环带，以提高接口刚度并防止装配时开裂。

　　外形尺寸方面，三通的主体长度、支管高度以及承口深度都需要依据管径标准确定。安装边界上，三个方向都要预留足够的直管插入空间和操作空间，尤其在狭小管井或设备内部布置时，需核对支管中心到主管端面的距离，避免与相邻管件、阀门或支架发生干涉。由于PVC材质刚性有限，三通下方或附近宜设置管卡支撑，以降低悬臂载荷和热胀冷缩引起的附加应力。

　　结构设计思路上，等径三通的核心在于相贯区的强度与流道平顺性。流体在通过分支时会产生分流、涡流和压力损失，因此内壁过渡应尽量平滑，避免尖锐棱边。壁厚设计既要承受额定工作压力，又要兼顾注塑成型的工艺性：壁厚过薄会导致承压不足，过厚则容易产生缩痕和内应力。承口部分通常略厚于主管壁，以保证插接后的密封和连接强度。

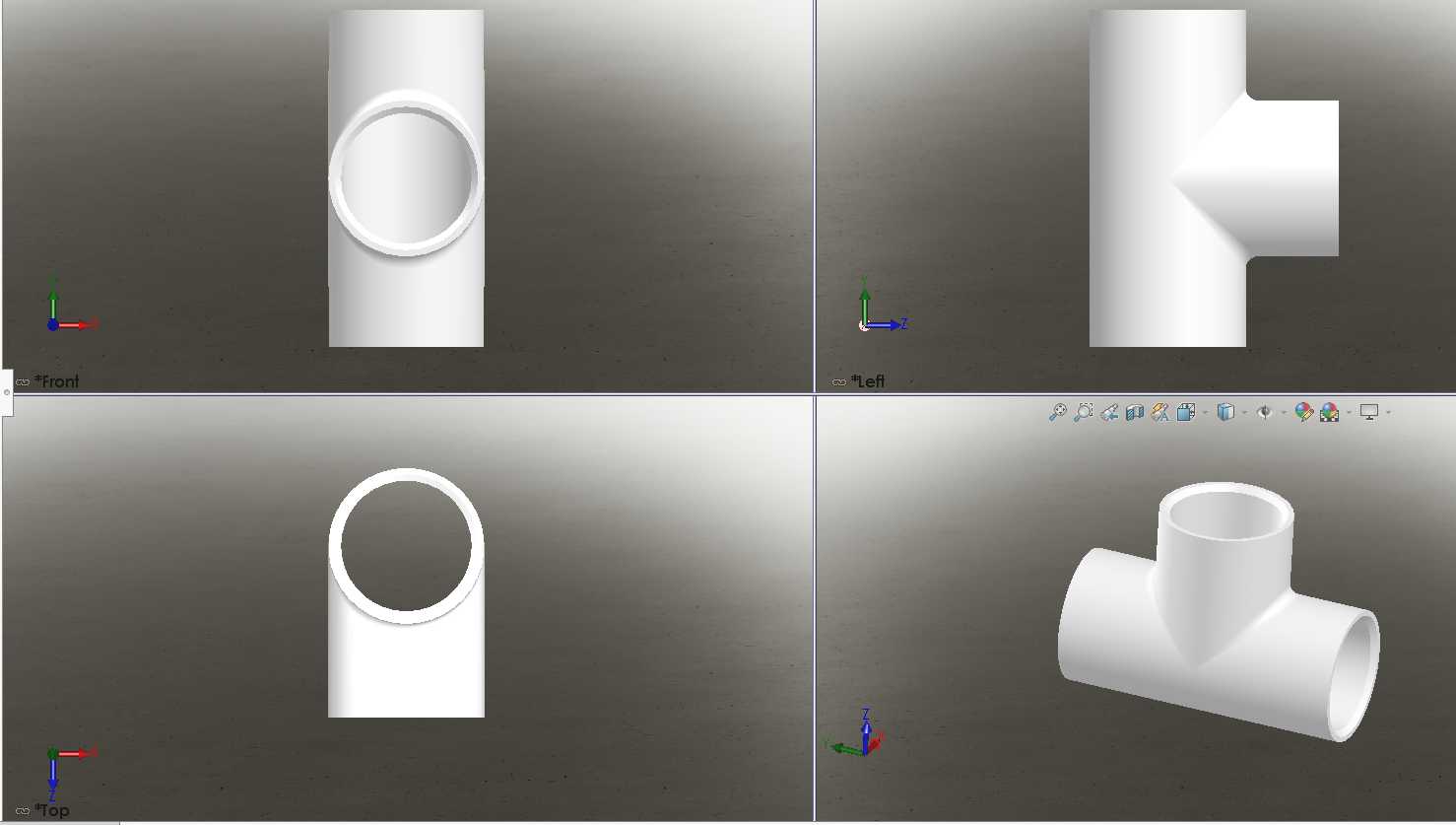

　　在三维建模过程中，可以先绘制主管与支管的圆柱实体，通过相贯布尔运算得到基础流道，再按照装配关系偏移出内壁和外壁。承口部分需要单独建立扩孔特征，并在端口处加入倒角或圆角，便于管材插入。相贯线附近的圆角过渡是建模难点，圆角半径过小会造成应力集中，过大则可能影响流道截面，需要结合成型工艺和压力等级反复调整。

　　从流体功能角度看，三通并不只是一个“T”形壳体。当流体从主管一端进入并分为两路时，支管方向的流动会发生90度转向，主管直通方向则保持原有流向；反向使用时，两股流体在交汇处合流。设计人员在选型时需关注介质类型、工作温度、压力等级以及密封方式，PVC材料耐腐蚀性较好，但不适用于高温或高压工况，且受紫外线影响较大，露天使用时需考虑防护。

　　安装维护方面，等径三通的位置通常决定了管路分支点的检修可达性。承插粘接前需确认管材插入深度，清洁结合面并均匀涂抹胶粘剂，插入后保持短暂固定，避免错位。若采用弹性密封连接，则要保证承口间隙和密封圈位置正确，防止渗漏。模型在结构表达上应清晰体现承口深度、壁厚、相贯过渡和外轮廓，便于工程人员在装配设计中进行干涉检查、管路走向校核和材料统计。

　　总体而言，该90度PVC等径三通结构简单但工程细节明确，建模重点集中在三管相贯、承插接口、壁厚过渡和安装边界上。对于管路设备设计人员来说，准确还原这些特征，能够直接服务于管网布置、流体方案验证以及装配施工指导。
