建筑排水用方形格栅式地漏结构设计

　　方形格栅地漏是建筑给排水系统中直接接触地面排水的末端构件，日常布置在住宅卫生间、厨房、阳台，也常见于公共浴室、实验室地面、设备机房积水区以及餐饮后厨清洗区。它的核心任务不是单纯遮挡管口，而是在允许地面积水快速汇入排水立管的同时，拦截毛发、纤维、食材残渣、金属碎屑等大块杂物，避免排水横支管发生堵塞；平整的盖板表面还要承担人员踩踏、清洁推车碾压以及小型工具临时放置的载荷。

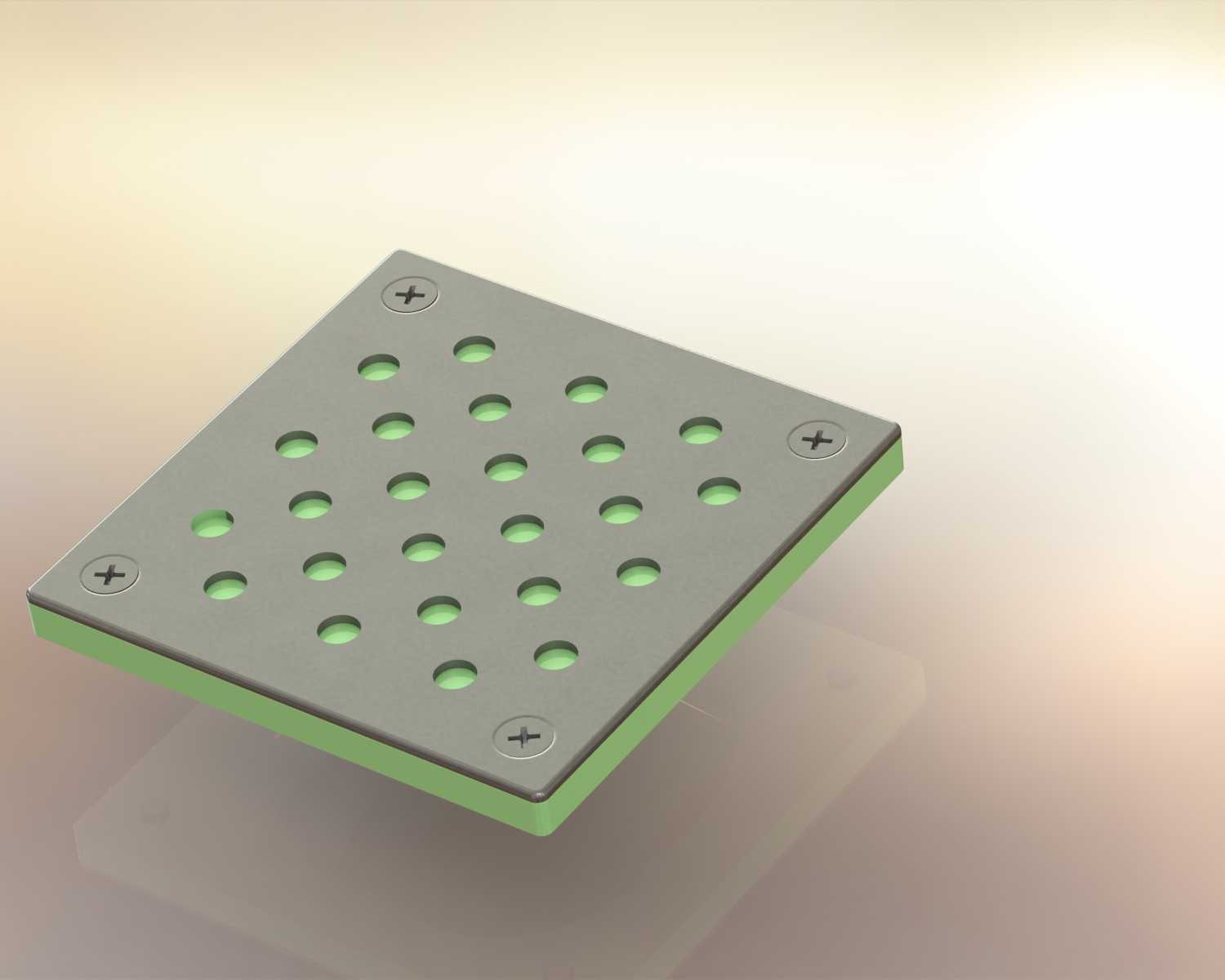

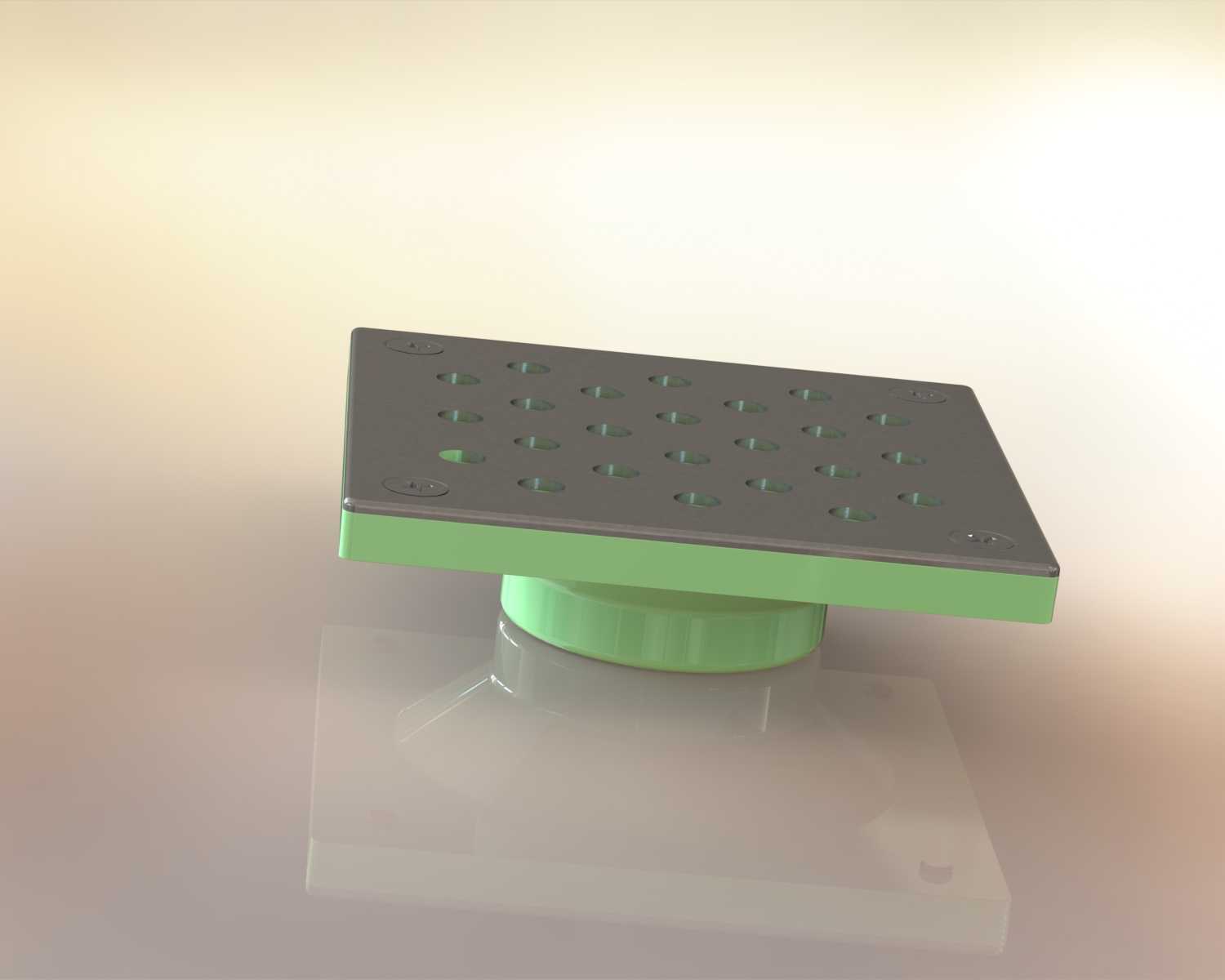

　　从结构上看，这套模型采用正方形面板布局，盖板主体为带规则阵列通孔的薄型板件，四角布置沉头安装孔，可通过紧固件将盖板或边框固定在地面预留基座上。面板下方设置分层承托结构，边缘形成搭接台阶，安装后盖板上表面可与瓷砖、找平层或防水面层保持齐平，减少地面突出物对行走和清扫的干扰。绿色下层结构对应水封盒、导流边框或承托座的位置，能够与排水管道接口形成过渡，使进入格栅的水流被收拢后向下排出，而不是沿楼板防水层无序扩散。

　　格栅孔采用多行多列矩阵布置，孔位间距经过均衡分配：开孔过于密集会削弱面板抗弯能力，人员踩踏时容易出现凹陷；开孔过少则会降低瞬时排水能力，淋浴高峰或地面冲洗时容易形成积水。模型中的圆孔分布在避开四角紧固区的中央区域，既保留了连续的承载筋带，又提供了足够的有效过水面积。圆形孔口相比狭长缝隙，在注塑、机加工或冲压成型时应力集中更小，孔边不易因脚轮碾压而崩裂；同时孔边圆滑，清洁刷可以快速扫过，污垢不容易卡在尖角处。

　　四角沉头孔的设计体现了安装边界意识。紧固件沉入面板后，头部不高于踩踏面，避免赤脚触碰时产生突兀感，也不会绊住拖把、地垫或推车脚轮。孔位靠近方形面板外缘，可将压紧力传递到边框和找平层，减少盖板中部受载时的翘曲。实际施工中，地漏本体需要在楼板预留洞阶段定位，排水口中心与管道走向对齐，面板标高则要结合最终地面完成面控制；若安装过低，周围积水会绕流汇集，若安装过高，盖板边缘会形成挡水坎。模型将盖板、承托层和紧固件位置完整表达，便于施工人员核对预埋高度、瓷砖切口范围以及后期拆卸维护空间。

　　设计思路上，这类地漏并不追求复杂外形，而是把可靠性放在排水路径、承载面和维护性三者之间平衡。面板平面保持简洁，没有高凸起花纹，适合潮湿环境下的防滑清洁；规则孔阵让水流从多个位置同时进入，即使局部孔眼被菜叶或毛发临时覆盖，其余孔位仍可维持排水。下层边框的方形轮廓与盖板形成配合，能够限制盖板横向移位，也为增设过滤网、水封芯或防臭内胆预留了装配空间。对于需要防止异味返溢的场所，可在该承托空间内配置水封或机械密封组件；对于机床附近的地面，则可利用相同格栅思路拦截切屑，并定期提起盖板清理集污区域。

　　从建模角度看，方形外轮廓、阵列孔、沉头紧固件和双层搭接关系都适合参数化处理。工程师可依据设计流量调整面板边长、孔径、孔距和板厚，再通过开孔率核算有效排水面积；依据地面载荷等级增加筋位或提高边框高度；依据管材口径修改下部接口尺寸。模型保留了真实产品的装配层次，既能用于卫浴五金结构评审，也可作为建筑给排水节点、装修施工模拟和设备机房布置中的可视化构件，帮助设计者在铺设地面、预留洞口和安排检修空间时提前发现干涉问题。
