壁挂式一体不锈钢洗手池台盆结构

　　壁挂式洗手池常见于车间洁净区、实验室、食品加工工位、医疗辅助用房以及紧凑型公共卫生间，核心作用是在有限占地条件下提供手部和前臂清洗位置。与落地式盥洗台相比，这种结构直接依托墙体承载，池体下方不设置柜体或支腿，地面清扫和排水维护更方便，也能减少潮湿环境下柜体腐烂、支脚锈蚀的问题。

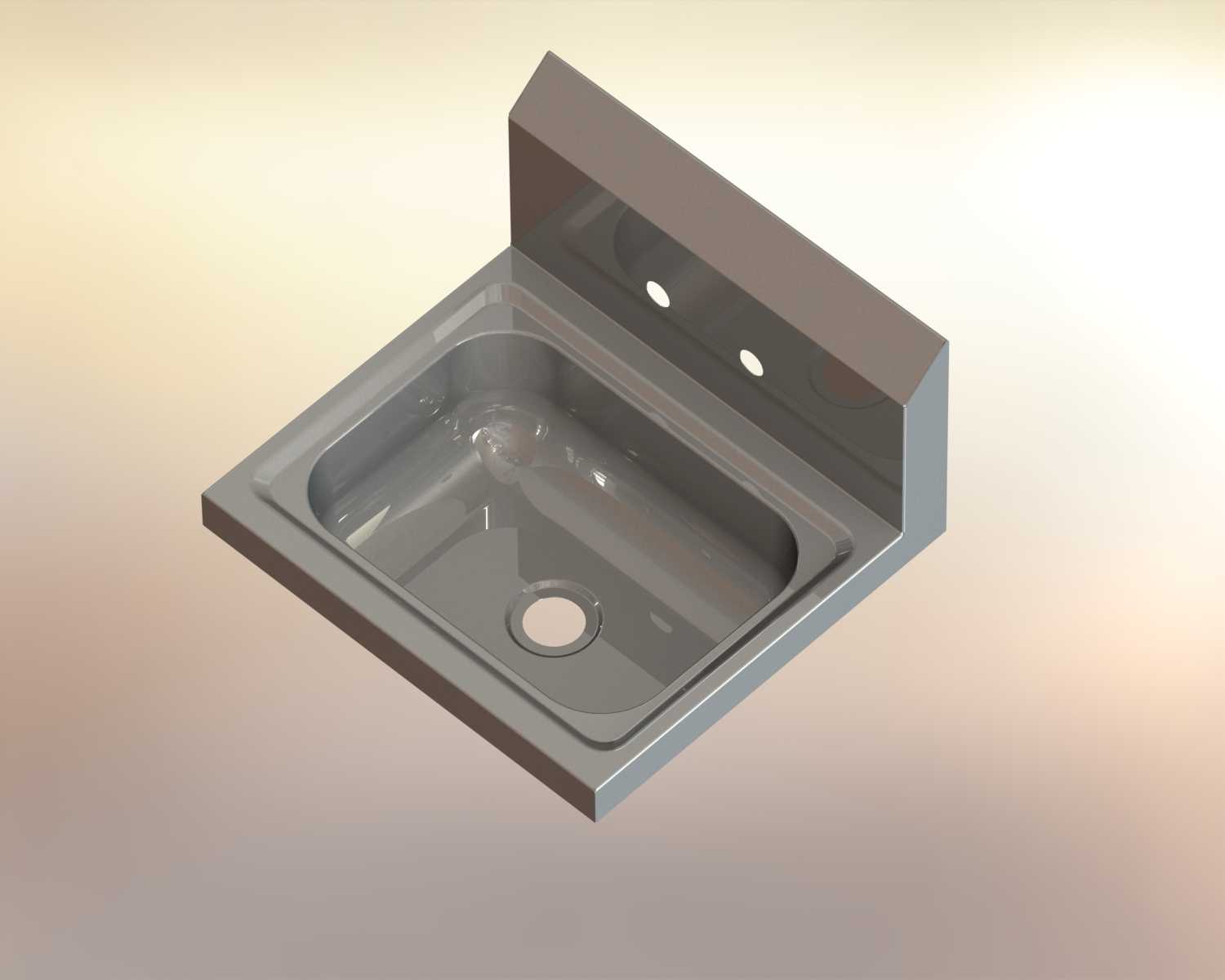

　　该件在造型上采用池盆与后背挡水板一体过渡的形式。前部为矩形浅盆，盆腔内设置圆角过渡，避免直角区域积存污物；盆底向排水口形成连续坡度，使冲洗后的水流能够自然汇集。后背板向上延伸，并预留两个龙头安装孔，可配置冷热水混合阀或独立冷、热水阀。挡水板与池盆后缘连续连接，洗手时溅起的水被背板阻挡，不会沿墙面渗入安装缝。

　　从结构设计角度看，池体边缘带有外翻和折边区域，既提高薄板件的刚性，也形成安装贴合面。壁挂状态下，背板承担主要固定作用，盆体周边折边则抑制薄板受水、受压时的变形。若采用不锈钢板材加工，通常需要经过下料、折弯、焊接、打磨、抛光等工序；盆腔圆角和过渡面在三维建模时应保持连续，以便后续评估拉伸成形、焊接拼板或数控加工的可行性。

　　安装边界需要重点核对墙面承载能力、给水管位置和排水管路走向。后背板上的龙头孔中心距、孔边到盆腔后缘的距离、孔位高度，直接决定阀芯安装和手柄操作空间。池盆前缘到墙面的深度尺寸影响人员站立距离，过深会占用通道，过浅则容易使水花外溅。盆体左右宽度应结合单人或多人使用场景确定；单人盥洗位通常还要在两侧预留皂液器、干手器或纸巾盒的安装空间。

　　排水口位于盆底低位区域，口部需要与下水器、存水弯和排水管匹配。建模时不能只表现外观圆孔，还应考虑排水口下方的接管高度、密封面以及检修空间。若用于食品或医疗场所，存水弯和排水管应便于拆洗；若用于普通公共卫生间，则应重点防止毛发、杂物堵塞，并保证池底坡度不会形成局部积水。

　　池体表面通常追求光滑、少接缝、易清洁。盆腔内部所有转角宜采用圆角，后背板与盆体交接处也应避免窄缝。对于焊接成型方案，焊缝位置应尽量避开使用者频繁接触的区域，焊后需要打磨平顺，防止挂污。对于整体冲压或复合模具成型方案，则要关注拔模角度、圆角半径和材料拉伸率，避免盆腔深拉部位出现减薄或开裂。

　　在实际布置中，进水角阀一般隐藏在后背板后方或邻近墙内，维修时需要保证阀门可操作。若墙面为轻质隔墙，应在背板固定点后方设置加强龙骨或预埋钢板，不能仅靠装饰层承受池体满载重量。池体边缘与墙面交接处可打密封胶，但密封胶不能替代结构固定；长期受水位置还应考虑胶层老化后的补胶维护。

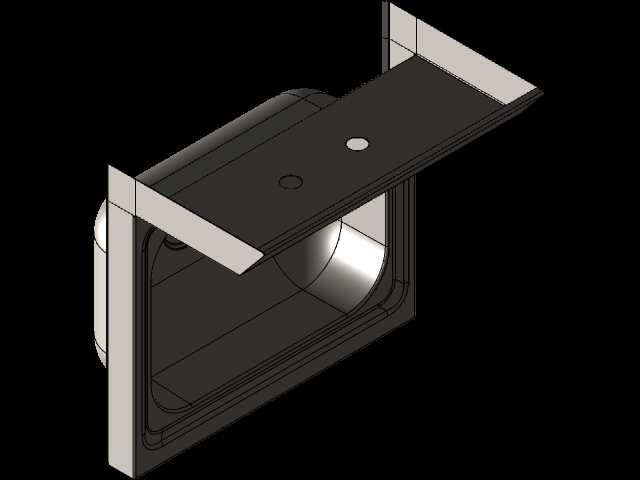

　　三维结构表达时，可将池盆、挡水板、折边、龙头孔、排水口分别建立特征，再检查孔位与盆腔、排水件之间的干涉关系。盆体壁厚、折弯半径、翻边宽度和后背板高度属于影响制造与装配的关键尺寸，需要在图纸中明确。对于需要导入钣金工艺环境的模型，应保持折弯线和展开逻辑清晰；对于仅用于设备布局或方案展示的模型，则应准确反映外轮廓、安装孔位和接管空间。

　　这类盥洗设施虽然结构不复杂，但与建筑给排水、墙面承载、人员操作和清洁维护紧密相关。合理的池深可以降低水花外溅，合适的背板高度可以保护墙面，连续圆角和顺畅盆底坡度则决定长期使用后的清洁效果。设计时把用水动作、安装固定和后期检修同时纳入考虑，才能使壁挂洗手池在紧凑空间内保持稳定、卫生和耐用。
