立式手动快速夹紧工装夹具

　　这套垂直式手动快速夹钳在车间里属于出镜率极高的压紧元件，常见于焊接工装台面、机加工定位夹具、装配线检具以及木工拼板工位。它的核心价值在于把工人反复拧螺栓、压压板的动作压缩成一次扳动手柄，手柄压下到位后机构越过死点自锁，工件被牢牢压在支撑面上，加工振动、焊接反力或者装配冲击都不会让压头自行松脱；需要换件时反向扳动手柄，压臂快速抬起让位，取放工件几乎没有遮挡，单件装夹循环往往能控制在一两秒内，这也是它在批量生产工位被大量采用的直接原因。

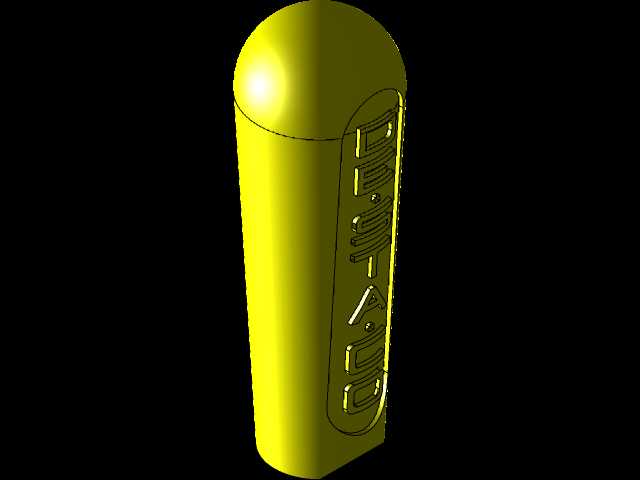

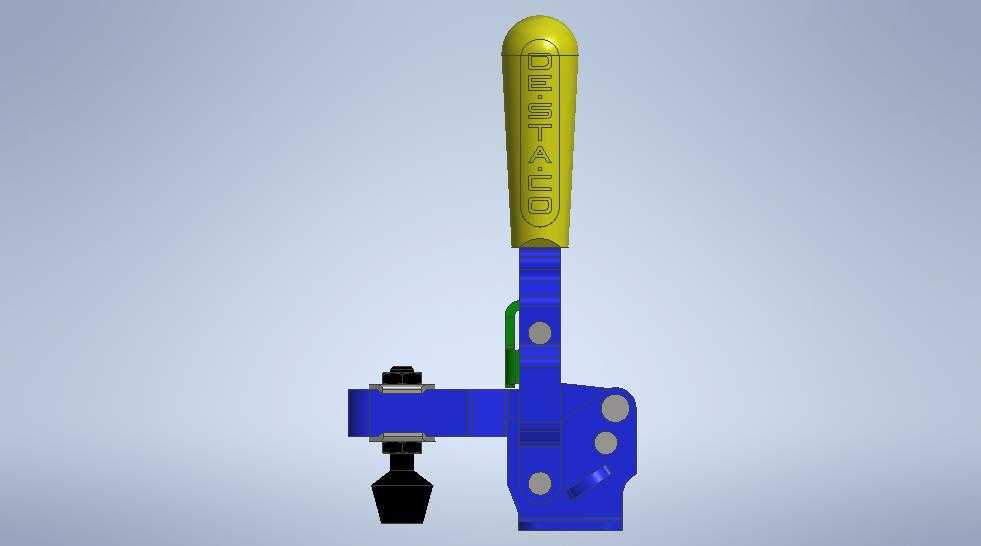

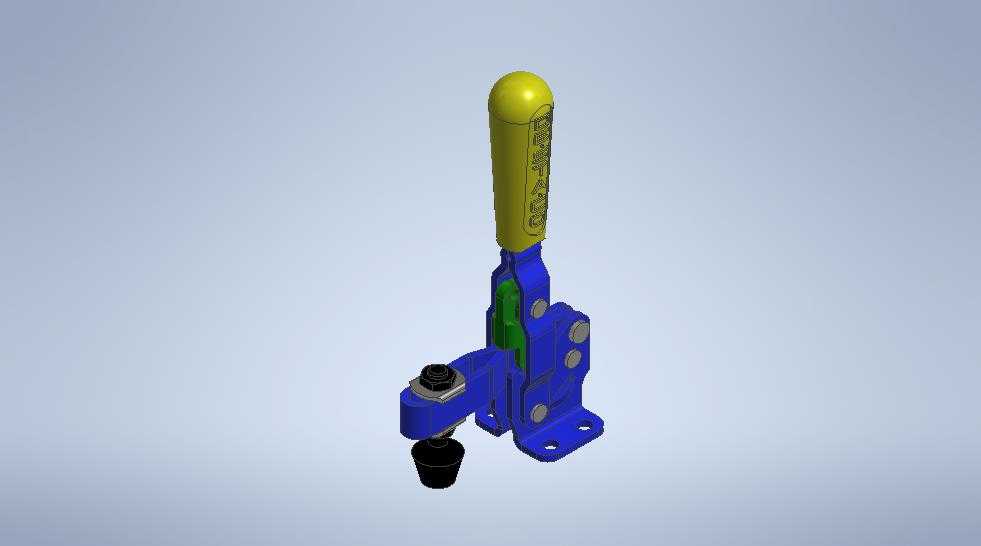

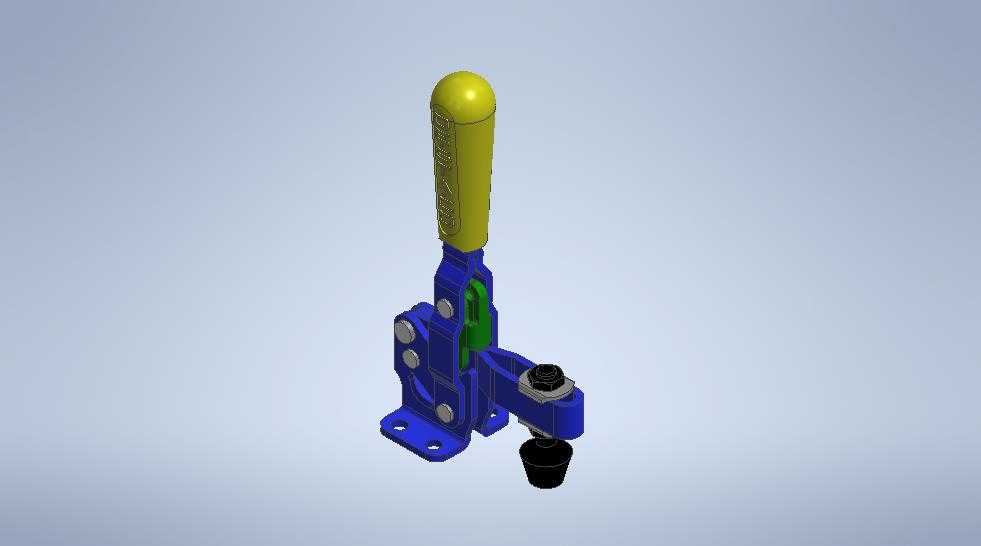

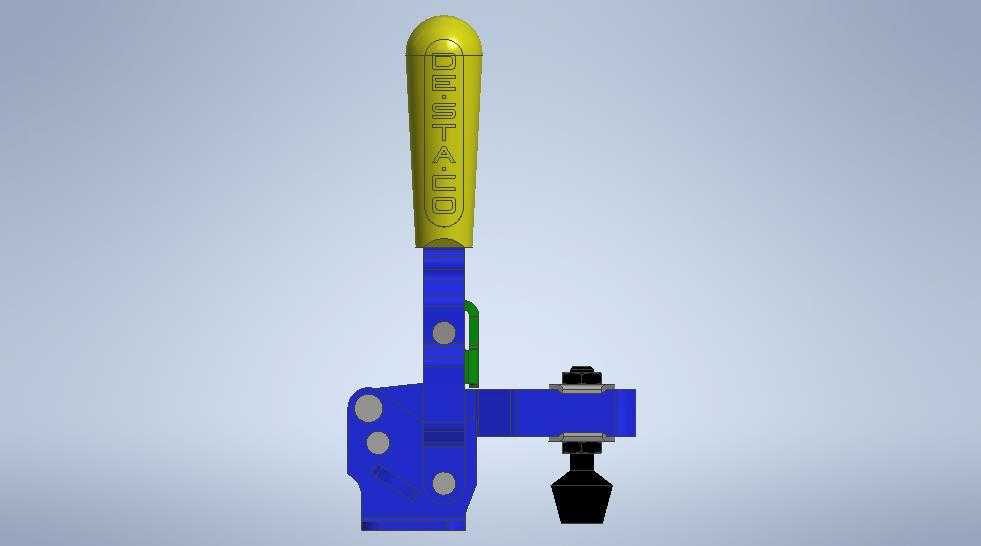

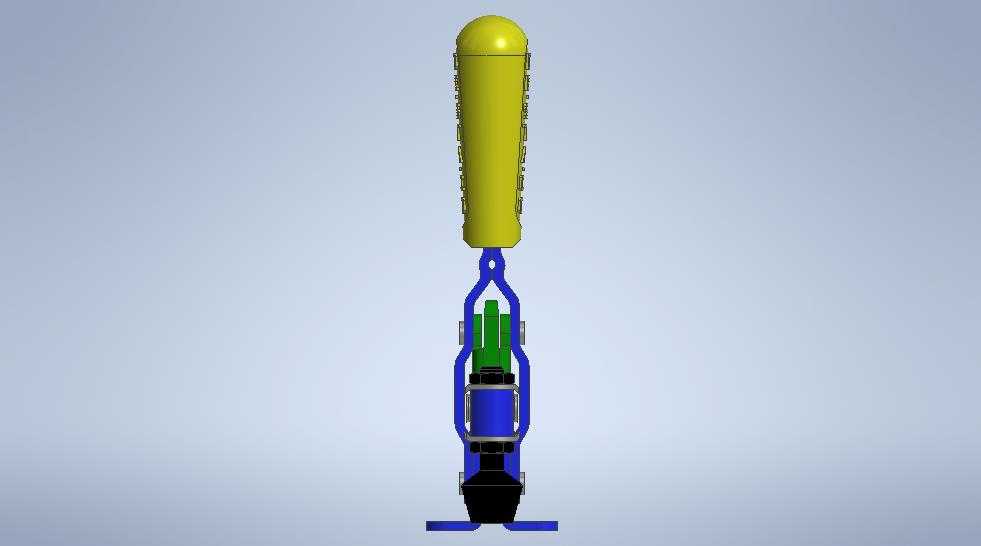

　　从结构上看，模型完整还原了底座、四连杆增力机构、长操作手柄、压臂以及端部可调压头几个关键部分。底部为带两个安装孔的法兰式支座，孔位用于穿过内六角或外六角螺栓，把夹钳固定在工装板、T型槽台面或专用支架上；底座上方的侧板通过多组销轴连接内部连杆，扳动手柄时连杆依次越过中心，形成典型的肘节锁紧。手柄做了加长设计，顶端包覆防滑握套，操作者用较小的手部力量就能在压头端产生可观的压紧力，握套同时隔离金属低温触感并增加摩擦，戴劳保手套操作也不易打滑。

　　压臂前端的压头采用螺杆加橡胶压垫的组合，螺杆可以旋转调节伸出长度，适配不同厚度的工件；橡胶压垫接触被加工面时既能增大摩擦、防止工件侧向滑移，又能避免钢件直接压伤铝板、塑料件或已加工表面。压臂与主体之间的运动间隙、销轴配合位置以及连杆铰接点在模型中都有体现，结构工程师在二次设计时可以直接核对各铰点的相对位置，判断压头下压行程、开启角度和避让空间是否满足自身工装需求。

　　选型和布置这类夹钳时，安装边界要先算清楚。底座两孔间距决定了台面开孔或T型槽的跨距，支座底面需要贴合平整，若工装板局部悬空，压紧时底座会受翻转力矩而翘起，长期使用会造成销轴孔偏磨。竖直方向上，长手柄处于立起松开状态时高度最大，布局密集工位时要核对相邻夹具、刀具或焊枪路径，避免手柄在抬起过程中与周边干涉；手柄压下锁紧后整体高度明显降低，压臂沿水平方向伸出，压头落点应尽量靠近工件压紧面，悬臂过长会降低有效压紧力并放大压臂变形。

　　压紧力方向也需要结合工艺判断。垂直式夹钳的压头自上而下施压，适合工件底面有可靠支撑、需要防止翘曲或振动抬升的场合，例如薄板铣削、组件点焊、塑料件热熔以及检测台定位。若工件侧壁需要侧向顶紧，则应改用推拉式或水平式夹钳，不能只凭安装空间随意替换。布置多只夹钳时，压点应围绕工件刚性区域分布，避开悬空薄壁，压头下方最好设置等高支撑块，使夹紧力形成闭合回路，而不是让工件本身承受弯曲力矩。

　　建模层面，这套数模把钣金底座、冲压侧板、机加工销轴、注塑握套和橡胶压垫等不同工艺特征区分得比较清楚，适合用于工装方案评审、夹钳库标准件建立以及设备说明书中的动作示意。实际设计中还可以在底座侧面增加限位块，控制手柄开启角度；在压臂上加装检测挡片，配合接近开关判断夹具是否锁紧；也可以把标准压头换成压块、钩板或浮动压头，以适应异形件。通过这些细节调整，同一套肘节夹紧机构能够覆盖从人工装夹到半自动工位联锁的多种工程场景。
