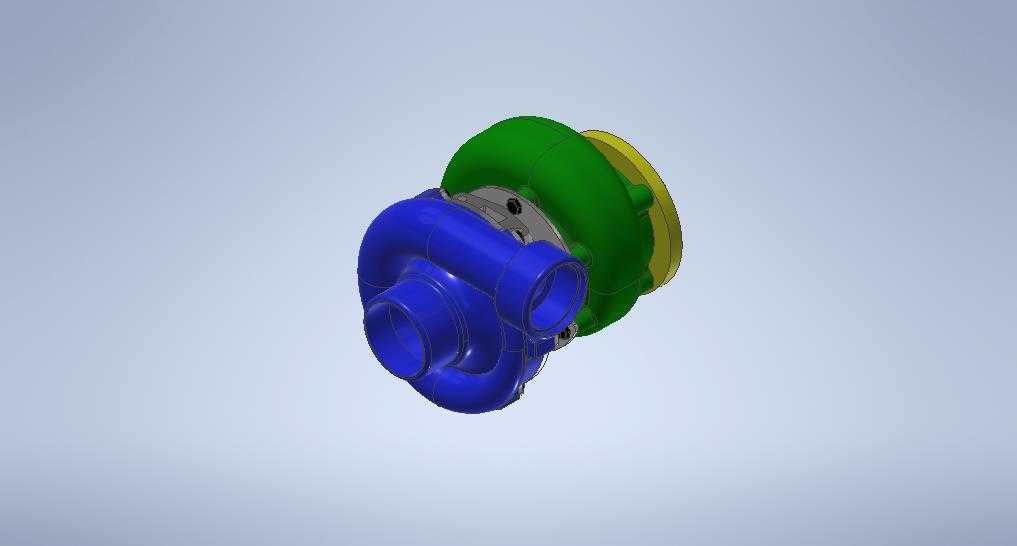

车用涡轮增压器整机结构三维数模

　　这套数模还原的是内燃机配套的废气涡轮增压器整机结构，在商用车、乘用车、工程机械动力总成以及小型发电机组的进气系统里都属于核心辅件。实际装车场景中，它布置在发动机排气歧管与进气中冷器之间，一侧对接高温排气通路，另一侧对接洁净压缩空气通路，依靠发动机排出废气的剩余能量驱动涡轮端叶轮旋转，同轴带动压气机叶轮对新鲜进气进行压缩，提升气缸充气效率，在同等排量下可以输出更高扭矩与功率，同时帮助优化燃油燃烧充分性，降低高负荷工况下的油耗表现。

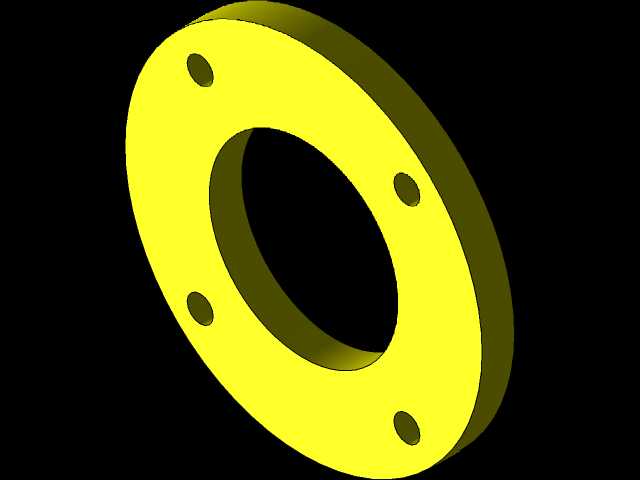

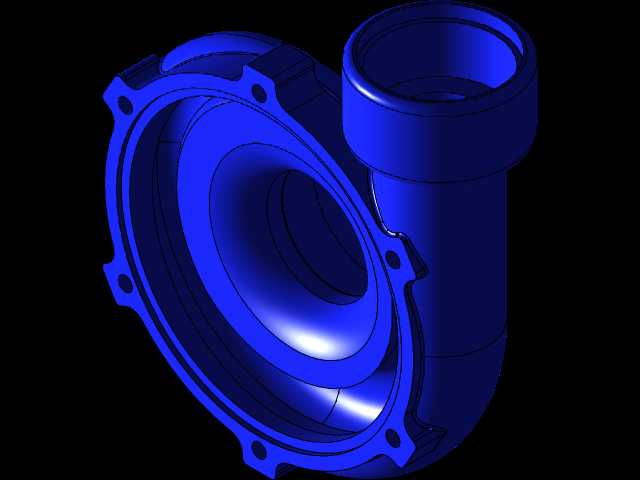

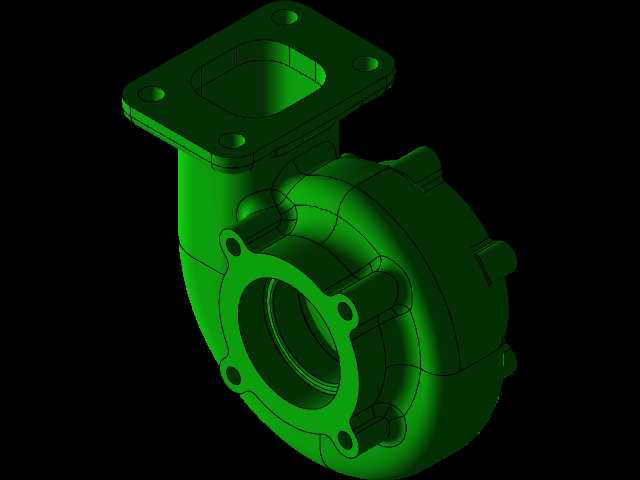

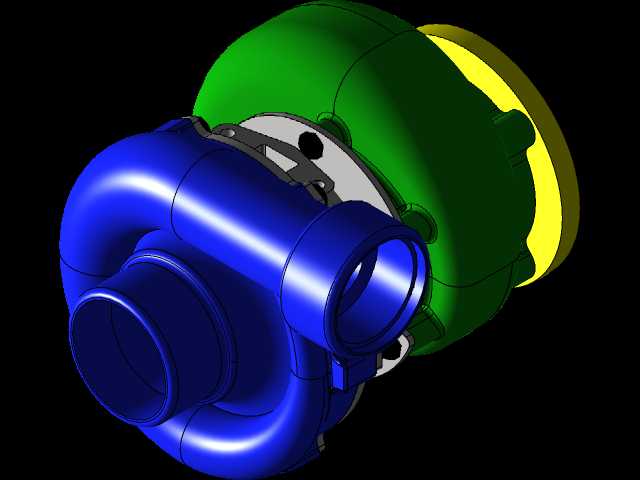

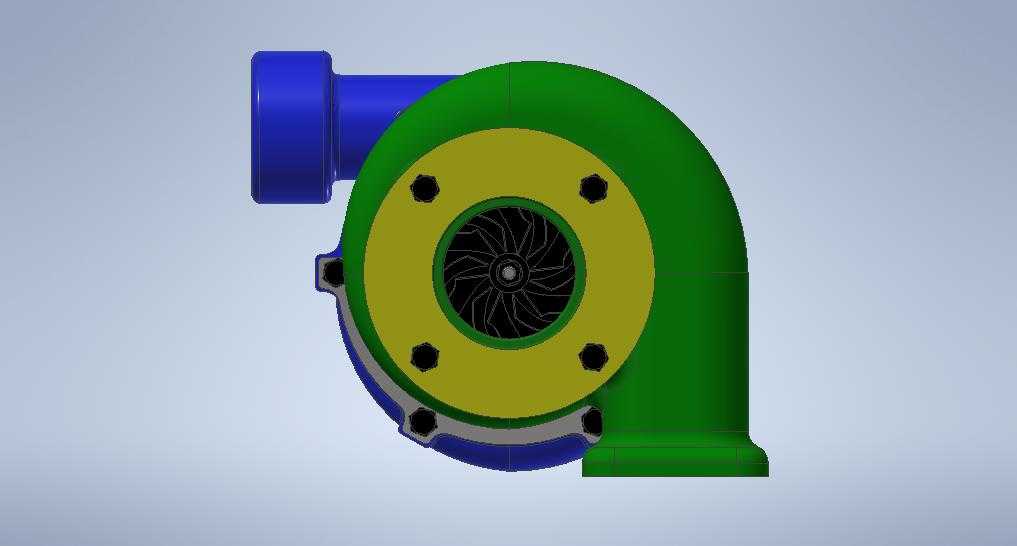

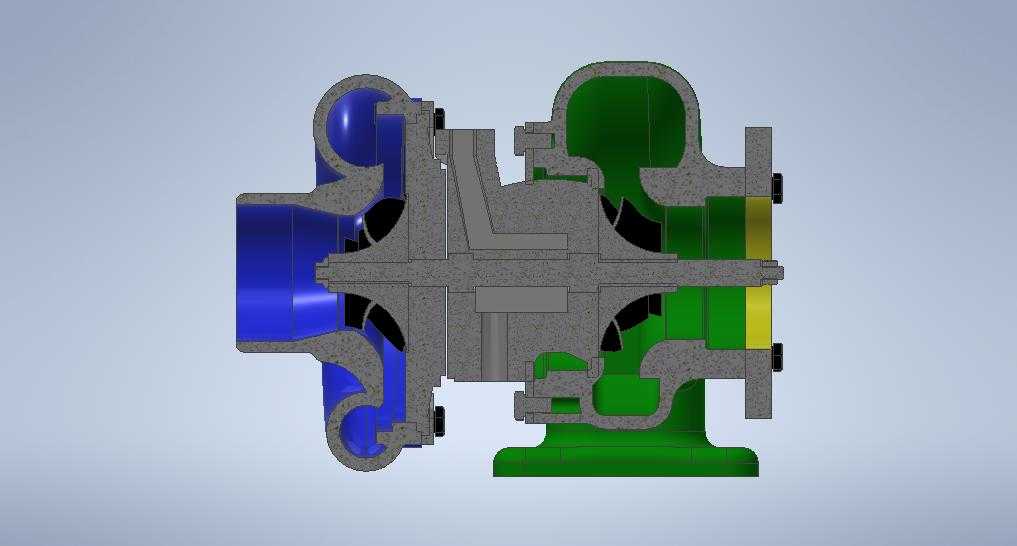

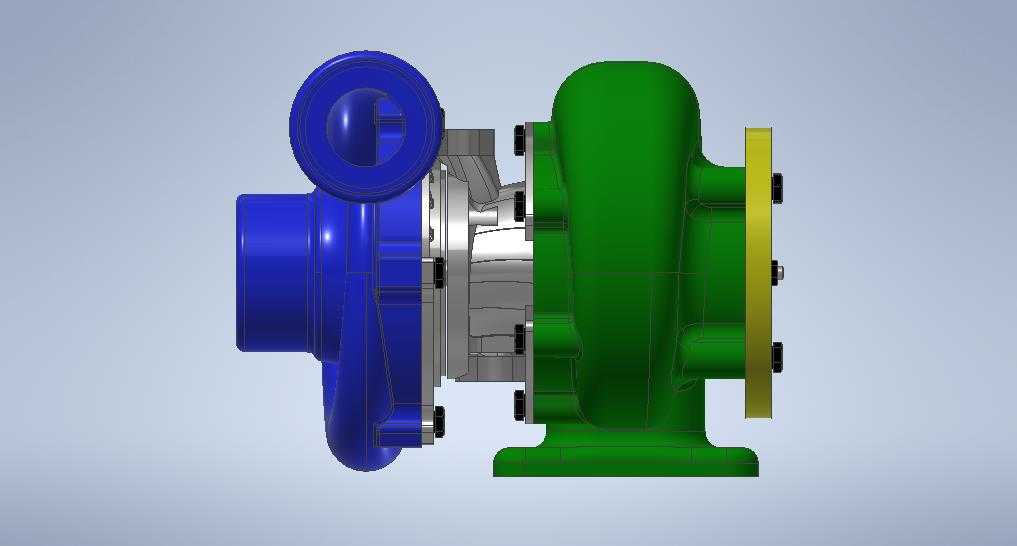

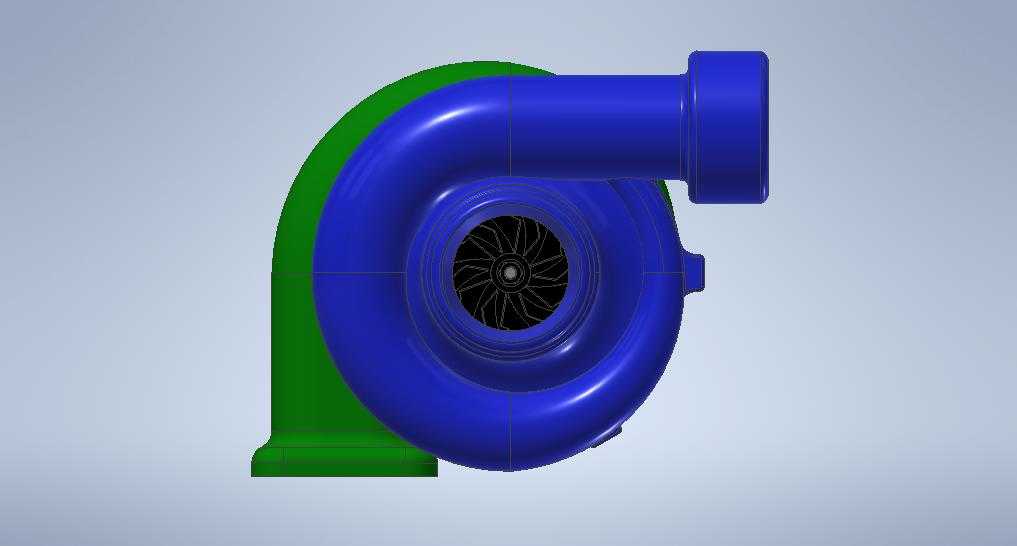

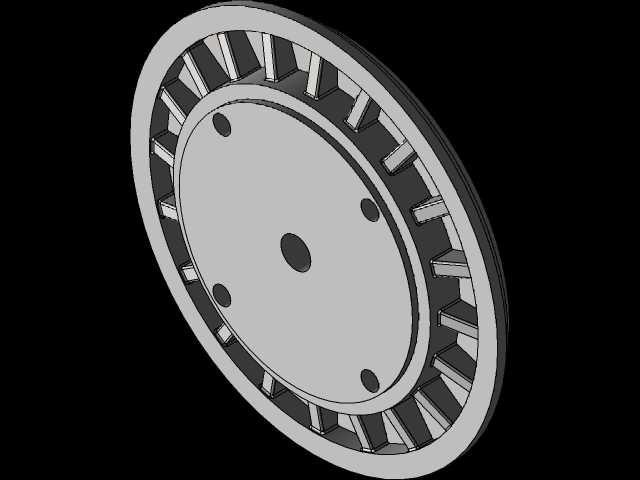

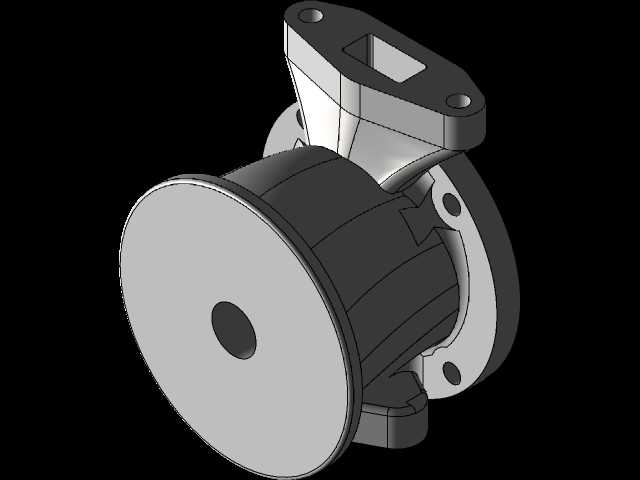

　　从结构拆分逻辑来看，整机分为压气机侧、涡轮侧、中间轴承体三大核心区段。数模中蓝色壳体对应压气机涡壳，内部容纳离心式压气机叶轮，进气口沿轴向布置，压缩后的高压气体沿涡壳流道切向输出，通往中冷器管路；绿色壳体对应涡轮端涡壳，承接发动机排气歧管送来的高温高压废气，废气沿涡壳流道导向涡轮叶轮，做功后的废气从轴向出口排入后处理排气系统；黄色段为中间体与安装连接法兰区域，内部布置浮动轴承、密封环、润滑油路与冷却水路，实际产品中该区域需要接入发动机主油道进行润滑与冷却，高负荷工况下还要连通冷却液回路控制壳体温度，避免轴承烧结、机油碳化失效。

　　建模过程中优先保证了各流道壳体的型面连续性，涡壳的变截面流道按照离心式压气机与径流式涡轮的气动走向构建，进气口、排气口的法兰连接面保留了螺栓孔位与密封端面，方便后续在整机装配时对接进排气管路、垫片与紧固螺栓。中间连接段的安装支座、固定脚位都按照实际装车布局做出了实体结构，周边预留的间隙可以容纳隔热罩、机油进回油管、冷却水管以及旁通阀执行机构的布置空间。

　　外形与安装边界方面，该增压器属于中小型车用增压规格，整机轴向长度适配四缸、六缸内燃机的侧面安装空间，径向最大轮廓集中在两个涡壳的蜗形区域，布置时需要在涡壳外侧预留至少几十毫米的散热间隙，避免高温涡轮壳直接触碰机舱内的塑料管路、线束与橡胶件。压气机出口法兰朝向可以根据整车机舱布局调整旋转角度，涡轮端进气法兰直接匹配排气歧管的对接面，安装时需要保证中间体的油道孔竖直方向偏差在允许范围内，保证回油顺畅，避免机油窜入压气机或者涡轮端造成烧机油故障。

　　功能特性上，这类带放气阀结构的增压器可以在发动机高转速工况下旁通部分废气，限制涡轮最高转速，避免增压压力过高导致发动机爆震、机械负荷超限。数模中叶轮与壳体之间的配合间隙按照实际装配公差预留，既保证叶轮高速旋转时不与壳体内壁发生刮擦，又尽可能减小叶顶间隙泄露，提升压气机效率。在做整车动力舱三维布局时，可以直接调用该数模进行干涉检查，核对增压器与发动机缸体、发电机、空调压缩机、机舱横梁之间的安全距离，也可以在此基础上拓展布置增压管路、中冷器接口、排气波纹管以及隔热防护部件，为动力总成匹配、改装设计以及教学演示提供完整的结构参考。
