连杆类零件双工位检测工装结构

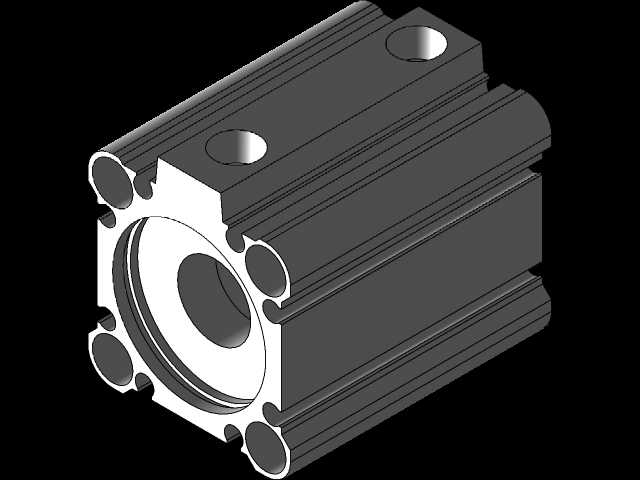

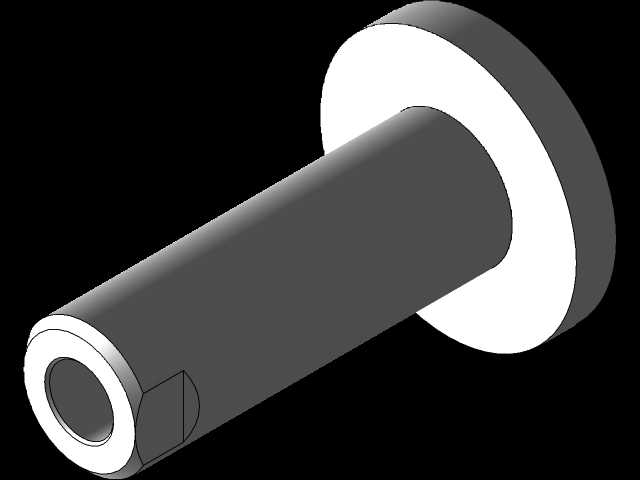

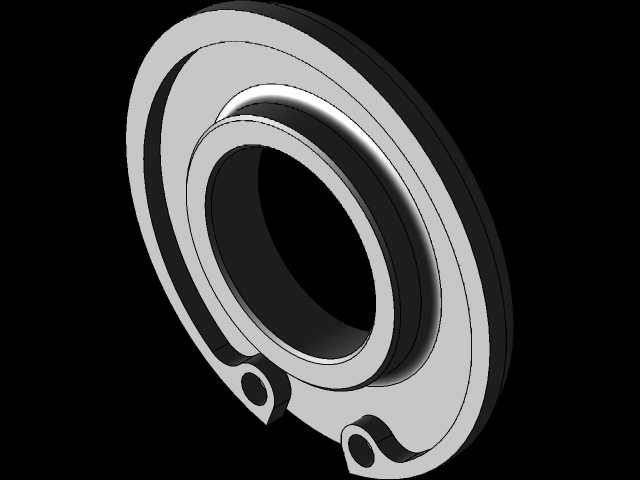

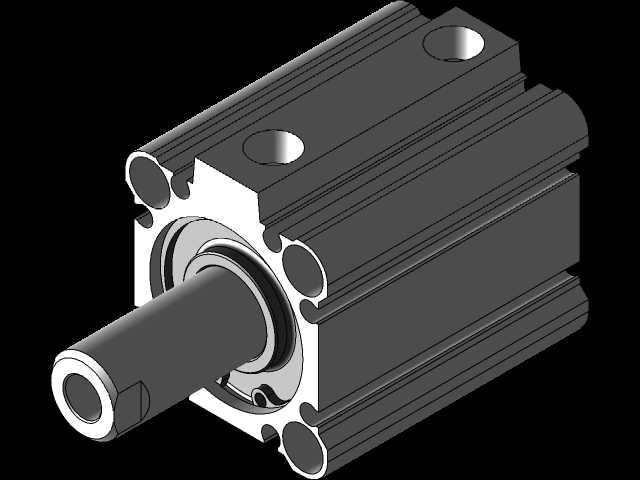

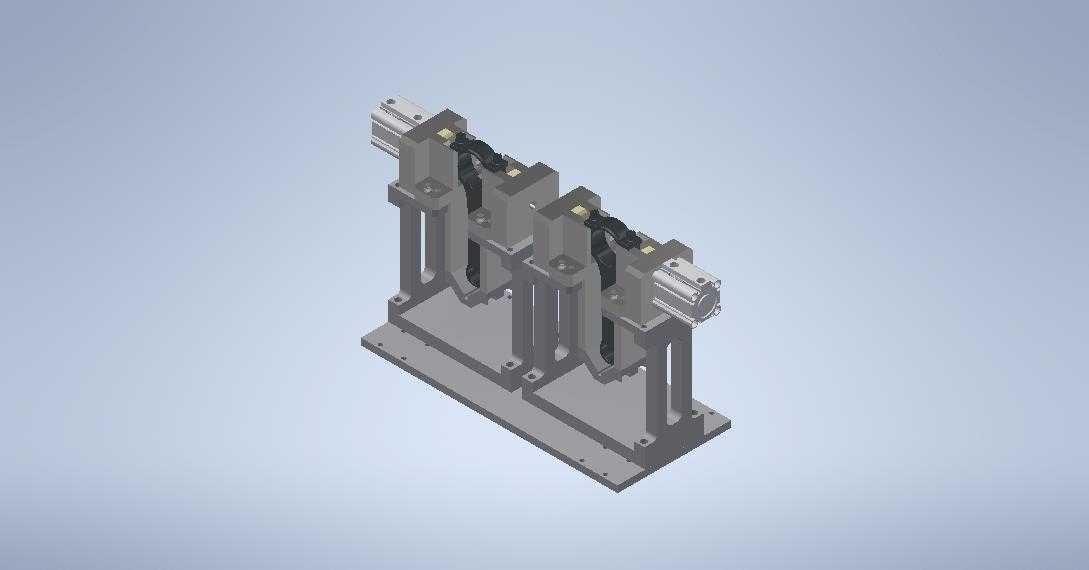

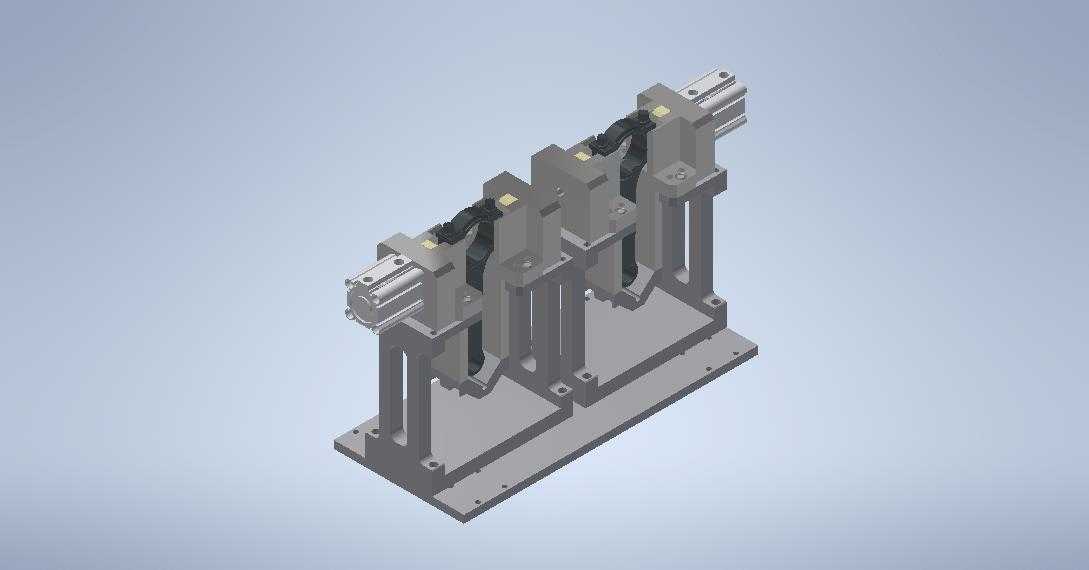

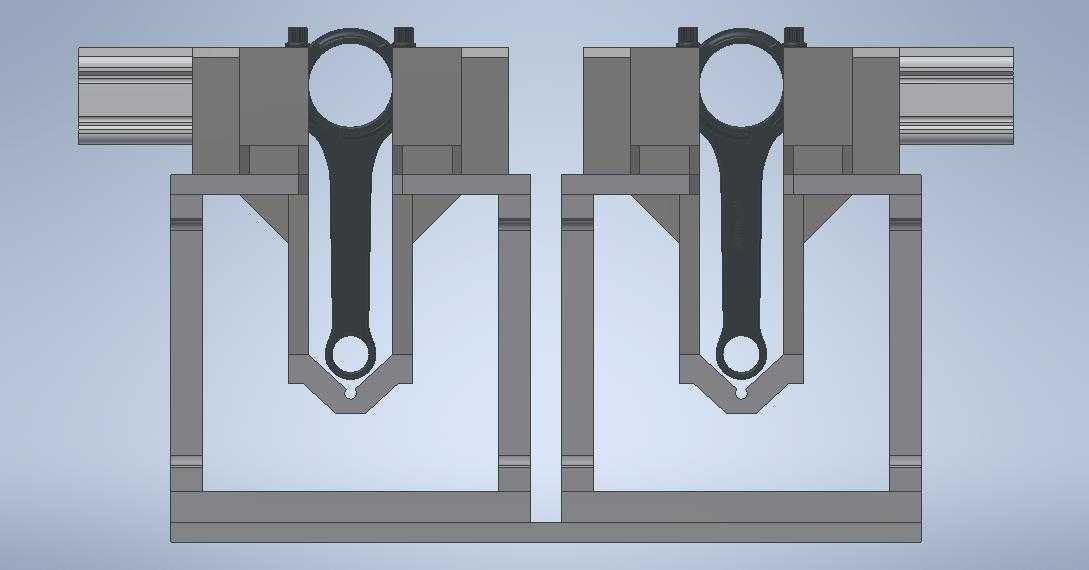

　　这套双工位检测工装主要面向发动机连杆类零件的形位公差与装配尺寸快速检测场景，在发动机零部件生产的终检工序中，这类工装的应用能够大幅压缩单零件检测的装夹辅助时间，适配中小批量连杆零件的线下抽检与全检需求。从结构布局来看，工装采用对称式双工位并行设计，两个独立的检测单元共用底部安装基座，基座采用框型焊接钢结构形式，底部预留了与检测平台T型槽匹配的安装孔位，整体安装边界宽度控制在1200mm以内，深度方向尺寸为650mm，高度方向不超过800mm，能够适配多数车间常用的固定式检测工作台安装要求，不需要额外定制加高支架或者拓展安装台面。

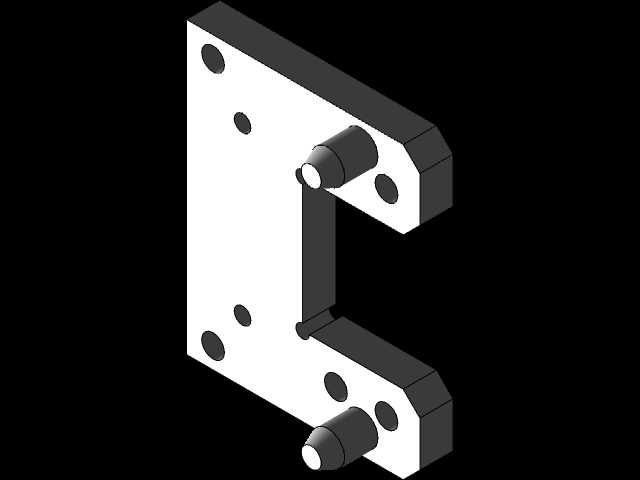

　　每个检测单元的定位结构采用仿形V型支撑设计，针对连杆大小端的外圆轮廓做了贴合型面处理，放置连杆时不需要额外调整定位销位置，依靠型面的自定心作用就能快速完成零件的粗定位，上端设置的压合结构采用圆弧抱合形式，压合面贴有非金属耐磨垫层，避免压装检测过程中对连杆大小端的加工面造成压痕损伤，压合结构的导向采用双侧直线导轨副，保证压合动作的直线度，不会出现偏载导致的检测数据偏差。两个工位之间预留了150mm的操作间隔，操作人员在完成一侧零件检测读数的同时，可以在另一侧完成零件的装卸动作，两个工位的检测动作互不干扰，相比单工位检测工装，单班次检测效率能够提升40%以上。

　　设计过程中重点考虑了不同规格连杆的适配性，V型支撑块采用可更换式结构，通过内六角螺钉固定在基座的安装槽内，针对不同轴径的连杆大小端，只需要更换对应型面尺寸的支撑块，不需要整体拆卸工装基座，换型时间控制在10分钟以内。压合结构的行程预留了50mm的调节余量，通过调节上端的限位螺栓位置，能够适配不同厚度尺寸的连杆零件，不需要更换压合组件。工装的所有定位型面都做了淬火处理，表面硬度达到HRC55以上，长期反复装夹零件也不会出现型面磨损导致的定位精度下降问题，日常维护只需要定期清理型面附着的铁屑与油污，不需要频繁做精度校准。

　　从实际使用的角度出发，这套工装的检测基准与连杆零件的加工基准保持统一，支撑型面的定位基准对应连杆大小端的中心轴线，检测时可以直接读取连杆大小端的中心距偏差、连杆杆身的弯曲变形量、两端面的平行度误差等关键参数，不需要做基准转换计算，降低了检测人员的读数误差。基座的框型结构中间预留了足够的操作空间，检测人员可以方便地将百分表、塞尺等检测工具伸入到连杆下方的位置，测量连杆各个位置的形位公差，不会出现结构干涉导致的检测盲区。两侧的操作空间预留充足，无论是左手还是右手操作的检测人员都能顺畅完成零件装卸与检测动作，不会因为结构布局问题出现操作磕碰。

　　工装的整体重量控制在180kg左右，底部安装孔采用长圆孔设计，安装时可以在小范围内调整工装的固定位置，适配不同检测平台的T型槽间距，不需要对现有检测平台做二次加工。所有外露的结构边缘都做了倒角处理，没有尖锐的毛刺棱角，避免操作人员装卸零件时被划伤。压合结构的操作把手采用防滑绝缘材质，长时间操作也不会出现手部打滑的问题。在批量检测场景下，这套工装能够稳定保证检测重复精度在0.02mm以内，满足发动机连杆零件的终检精度要求，不会因为工装本身的结构误差导致合格零件被误判或者不合格零件流出。
