环形工件焊接定位夹持工装结构

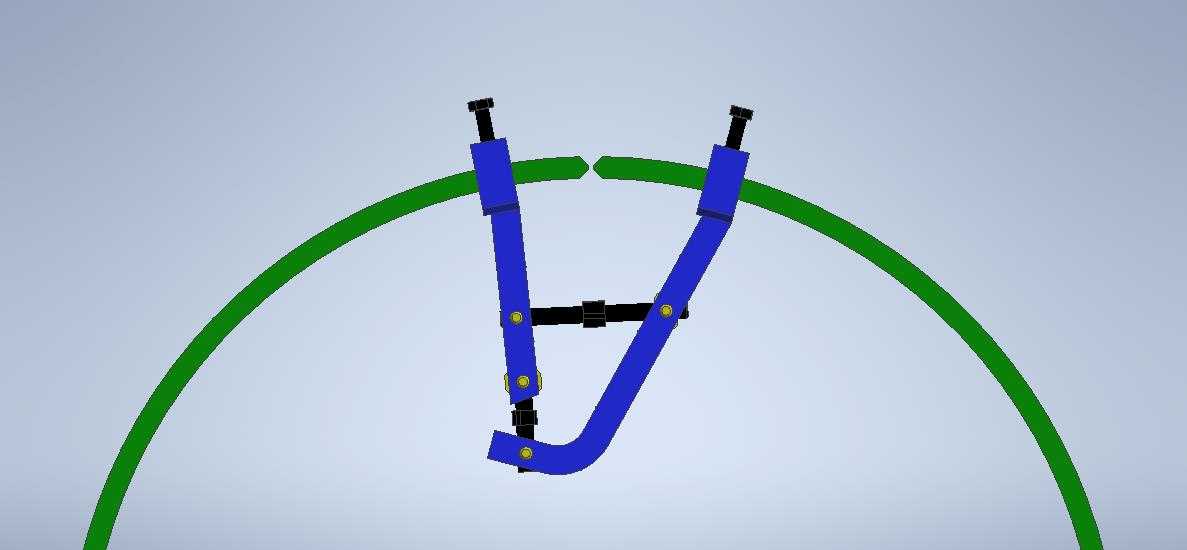

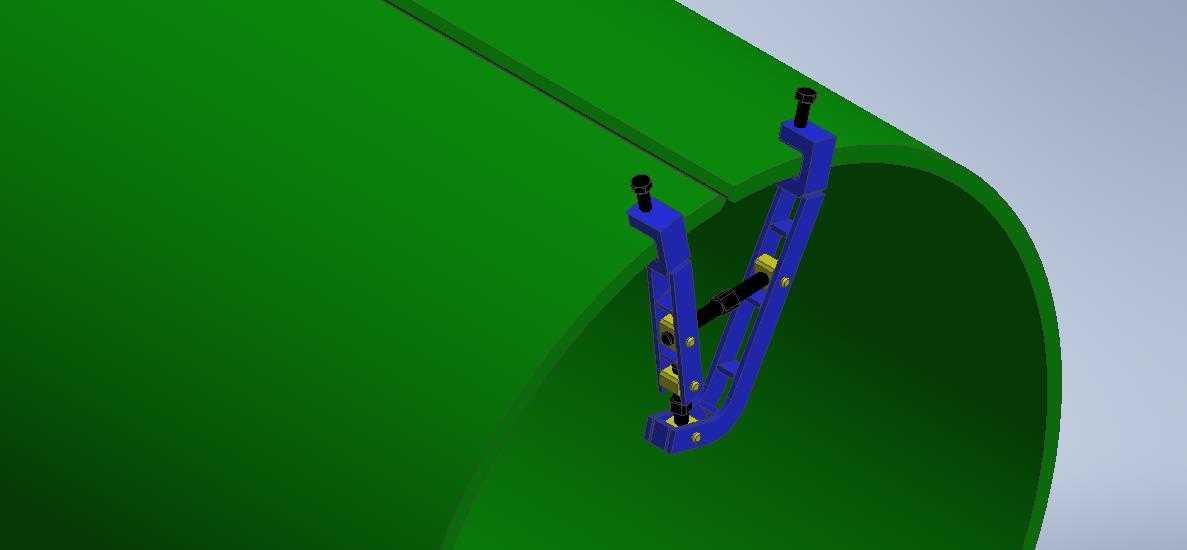

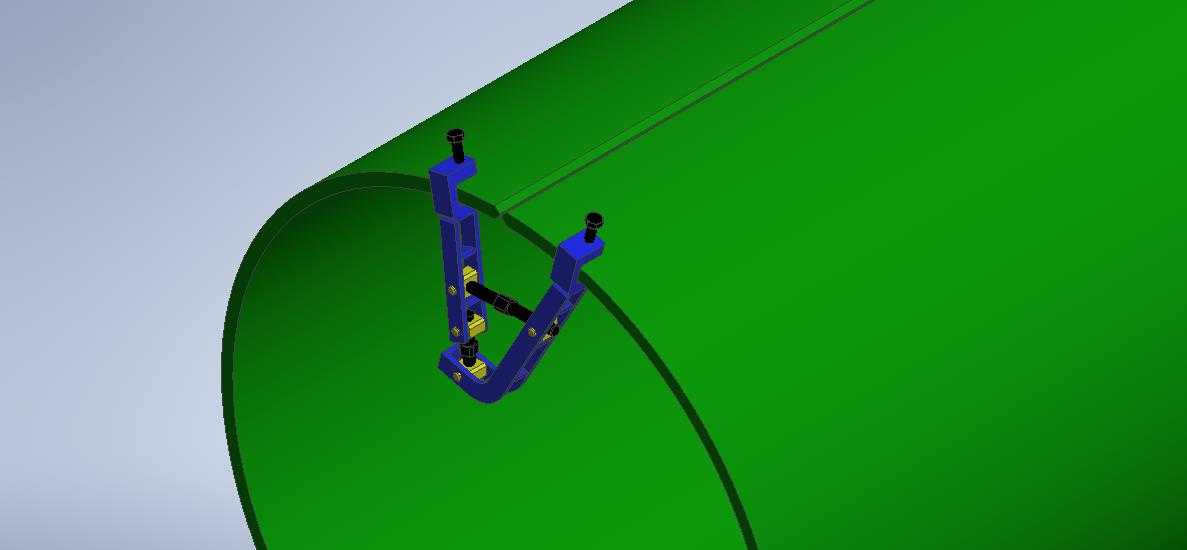

　　这套工装主要面向大直径弧形或环形构件的焊接工序，现场常见于管道环缝预制、筒体加强筋装焊、弧形导轨拼焊以及薄壁弯件组对场景。工件本身呈圆弧轮廓，常规平口钳和直线压板很难贴合外缘，若直接采用点焊马板强制固定，焊后拆除打磨量大，还容易在母材表面留下咬边或压痕。该结构以绿色弧形基准轨作为工件轮廓依托，蓝色夹持组件跨装在弧面上，通过两支竖向可调压杆对工件端部或拼接缝两侧施加稳定压紧力，中间横向连杆把两侧受力点连成刚性框架，避免单侧夹紧时工件绕圆弧切线方向扭转。

　　从实际使用逻辑看，工装先按工件理论曲率布置弧形支撑边界，压杆下端接触工件表面后，通过杆端螺纹副微调压下量。粗定位阶段可先保留少量间隙，待焊缝坡口间隙、错边量和圆度复核合格后再逐点锁紧。两支压杆并非简单对称布置，而是顺着弧形件的法线方向趋近压紧面，这样夹紧力主要指向圆弧支撑面，侧向分力较小，能够降低薄壁件被压出局部凹陷的风险。中间横杆承担撑开和拉结双重作用，当两侧夹臂有向外张开趋势时，横杆承受拉力；当工件焊接热膨胀推动夹臂内收时，节点处又可通过紧固件限制位移。

　　结构外形上，弧形支撑轨占据较大包络范围，适合中等直径环形件的局部装夹，也可多组沿圆周均布配合使用。蓝色夹臂为长条形焊接或型材式承力件，上部设置可调螺杆与锁紧螺母，下部通过销轴或螺栓节点连接，既保留装配调节余量，又保证夹紧后不发生明显晃动。夹臂与横杆的连接点靠近受力中段，可把悬臂长度控制在合理范围内，使压杆端部的反作用力尽快传递到框架节点。安装边界方面，弧形轨底面需要与焊接平台或变位机支撑面保持稳定接触，若平台T型槽间距固定，可在弧轨背面增加压板支座；若用于小批量多规格生产，则可将弧轨分段设计，通过更换不同曲率垫块适应相近直径工件。

　　焊接过程中，热源移动会造成接缝区域局部伸长，冷却后又产生收缩。该工装在设计上没有把工件完全封死，而是利用压杆的可调性和节点连接间隙，在保证定位精度的同时给工艺人员留出反变形控制空间。对于对接环缝，可在夹紧前按工件厚度和焊接热输入预设轻微反变形；对于角接接头，则可让压点尽量靠近焊脚位置，缩短热影响区到约束点的距离，减少焊后角变形。夹臂远离焊缝的布置方式也能减少焊枪、电缆和送丝软管的干涉，工人在进行多层多道焊时不必频繁拆卸夹具。

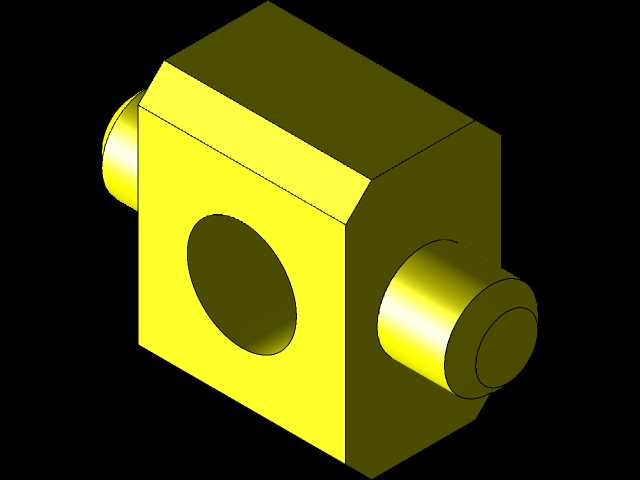

　　三维建模时需要重点表达几处运动与配合关系：压杆在夹臂导向孔中的轴向滑动、螺纹调节行程、锁紧螺母与臂面的贴合、横杆与夹臂之间的销轴连接，以及弧形支撑轨与工件外轮廓的接触关系。若后续进入工程图阶段，应补充压杆行程极限、夹臂张开范围、弧轨曲率半径和压板安装孔位，这些尺寸直接决定工装可容纳的工件直径范围和现场换装方式。对于需要与变位机联动的工况，还应校核弧形轨中心与回转中心的同轴度，避免工件随工作台翻转时因偏心产生附加载荷。

　　该类夹具的价值不在于复杂机构，而在于把弧形件难定位、夹紧点易滑移、焊后变形难控制这几个现场问题集中处理。通过轮廓支撑、法向压紧和框架拉结的组合，工装能够在组对、打底、填充和盖面全过程保持焊缝位置稳定，同时减少临时加强板的使用，提升焊接工序的连续性和成品尺寸一致性。
