甘蔗收割机提取器安全防护弯壳结构

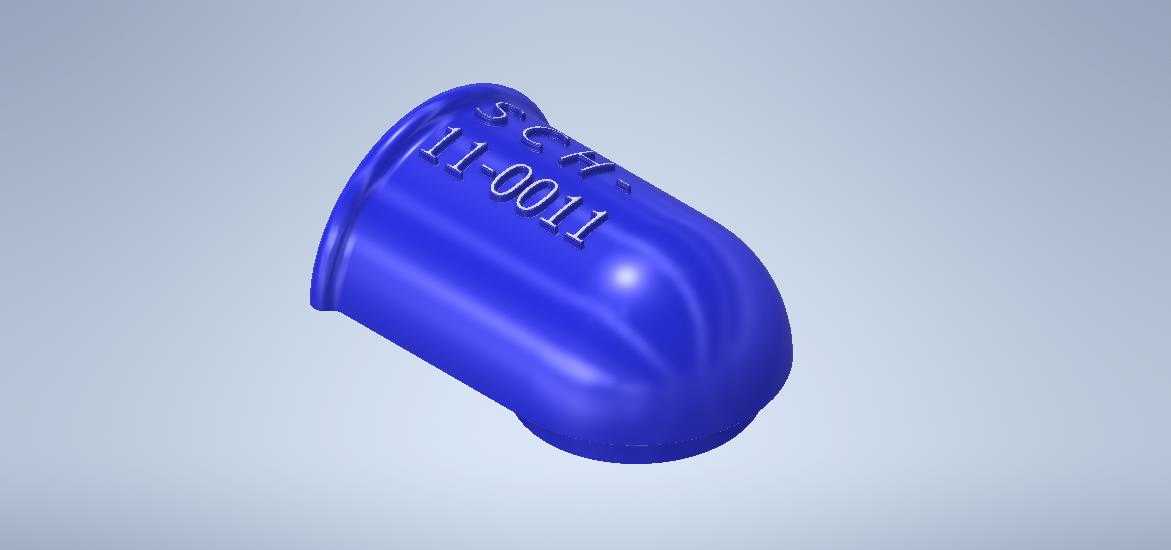

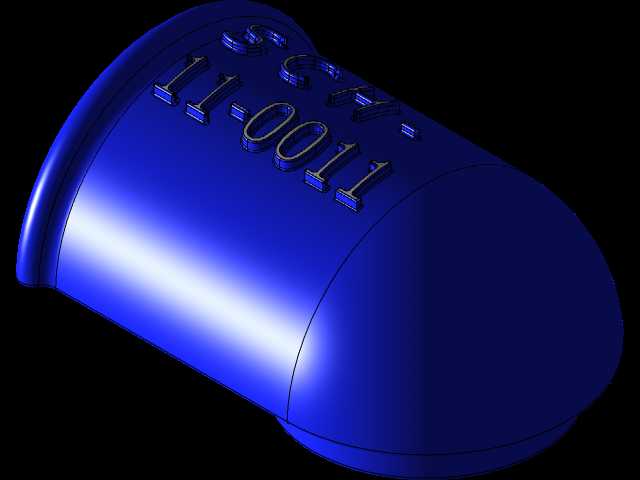

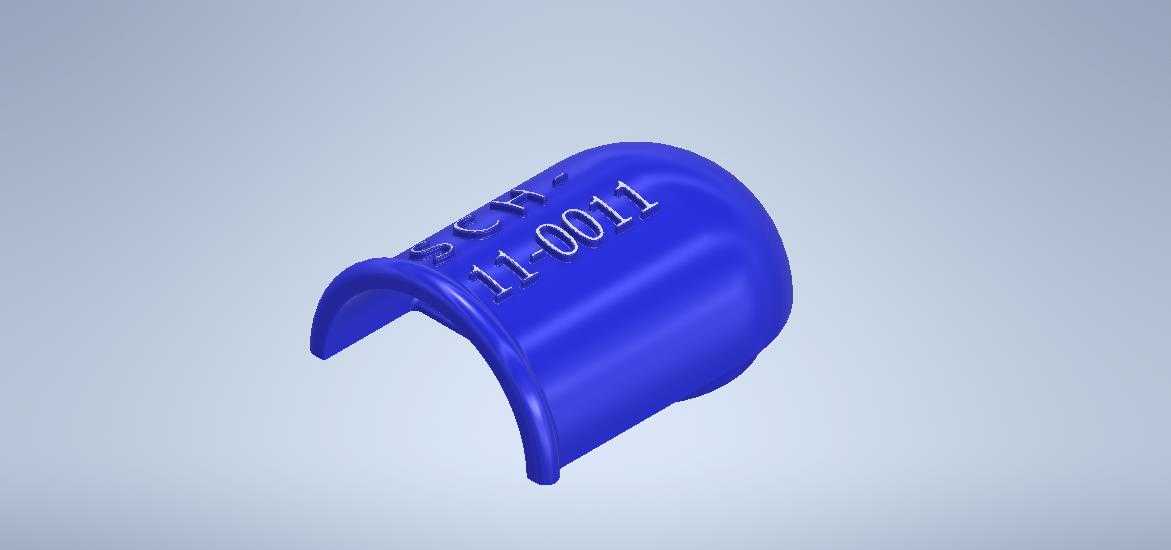

　　在甘蔗收获作业的田间工况里，收割设备的提取器部位长期暴露在蔗叶摩擦、蔗茎冲击、泥水溅射的复杂环境中，这个弯壳结构正是为提取器核心传动与执行部件提供防护的关键配套零件。从实际作业场景来看，甘蔗收割机在连片蔗田行进作业时，提取器需要完成倒伏甘蔗的扶起、蔗茎的有序导送，作业过程中会不断碰到硬质蔗根、缠绕的蔗叶以及田间飞溅的泥块，没有可靠的外壳防护，内部的传动杆件、传感元件很容易被卡滞或者磨损，直接导致整机作业中断，耽误农时。这个弯壳的整体造型采用大弧度流线型设计，并非随意做的曲面造型，而是顺着提取器导送蔗茎的运动轨迹做的轮廓拟合，壳体表面没有突兀的棱角，能最大程度减少蔗茎通过时的剐蹭阻力，避免蔗叶在壳体连接处缠绕堆积，

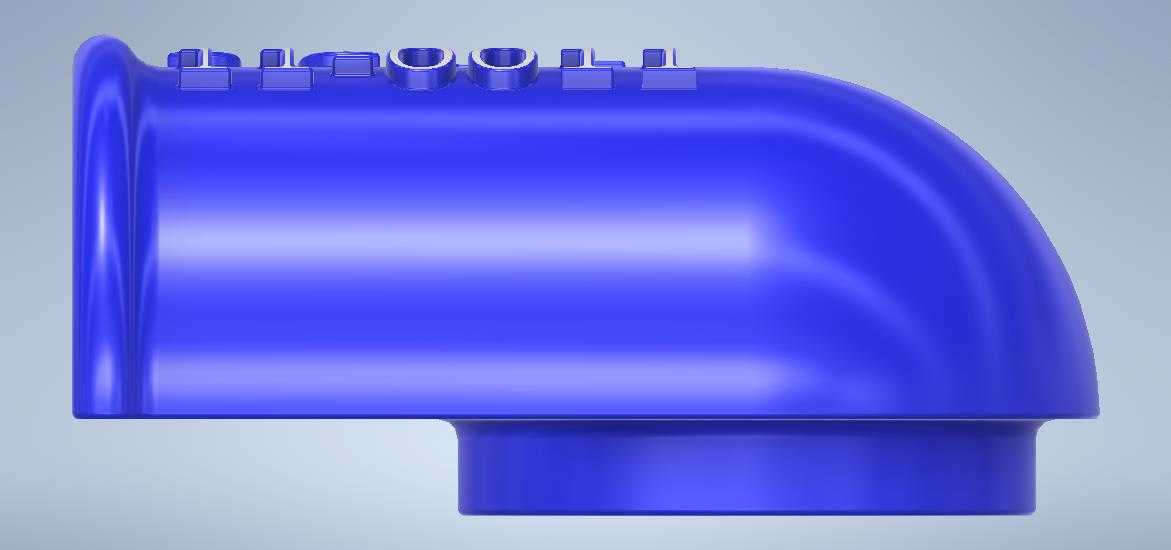

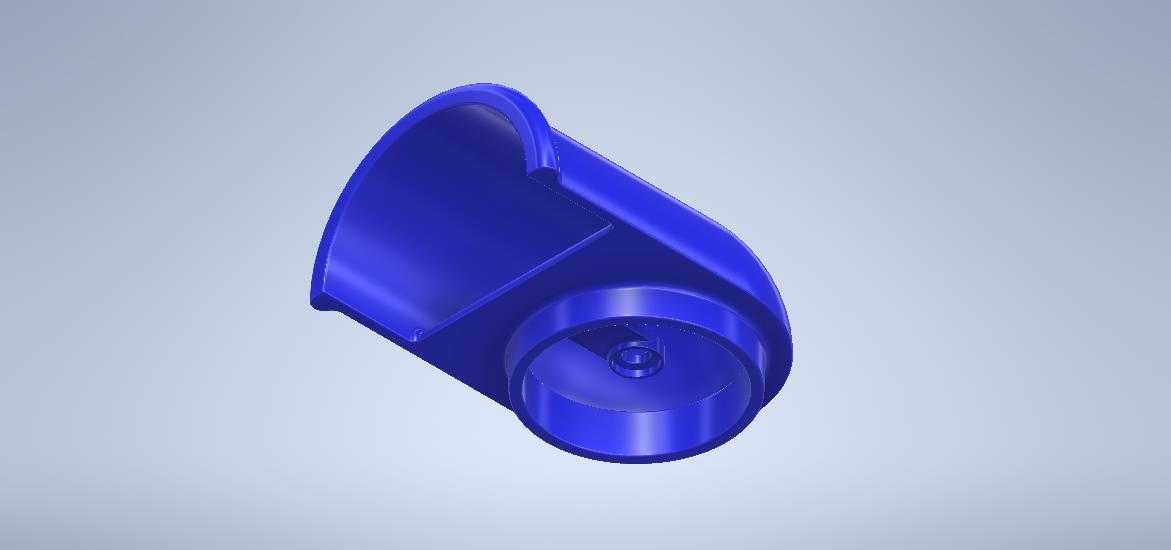

　　实际作业中能有效降低清理缠草的停机频次。从设计思路上看，壳体的一端采用直段圆柱接口，是为了和提取器的固定基座做同轴装配，接口边缘做了加厚的止口结构，装配时可以直接卡入基座的定位槽，不需要额外做复杂的对位调整，安装时用紧固件沿止口周圈的预留孔位锁紧即可，能保证壳体和基座连接的同轴度，避免作业振动中出现壳体偏移蹭到内部运动件的问题。另一端的封闭圆弧封头，是对应提取器端部的回转运动部件做的避让设计，封头的内曲面和内部运动件的外轮廓保持了均匀的安全间隙，既不会因为间隙过大导致外部杂物轻易进入壳体内部，也不会因为间隙过小在部件受热膨胀或者振动位移时发生运动干涉。从安装边界来看，

　　这个弯壳的整体外轮廓尺寸完全适配现有主流中型甘蔗收割机提取器的安装空间，直段接口的外径和原有防护配件的接口尺寸保持一致，替换安装时不需要对原有基座做任何切割、焊接改装，直接对位锁紧就能完成更换，非常适合田间作业时的快速配件替换。壳体表面的标识字符采用凸模一体成型的设计，不是后期喷涂或者粘贴的标识，在长期的泥水冲刷、蔗叶摩擦过程中不会出现标识脱落模糊的问题，方便配件仓储和田间维修时快速识别型号。从功能特性来说，这个壳体除了基础的物理防护作用，流线型的外曲面还能在作业时引导导送上来的蔗茎顺着弧面平滑过渡到下一级切割输送机构，减少蔗茎在提取器部位的卡堵概率，实际测试中，配备该结构的提取器在高产蔗田作业时，

　　蔗茎通过的顺畅度比直角棱边的防护壳提升不少，卡堵故障的发生间隔能拉长近一倍。壳体的壁厚设计采用了渐变式处理，直段接口和安装止口部位因为要承受紧固件的锁紧力以及作业中的振动冲击，壁厚做了加厚处理，而中间弧面部位因为主要承受摩擦和溅射冲击，壁厚在保证结构强度的前提下做了适度减薄，既控制了整体配件重量，不会给提取器的摆臂结构增加额外的负载，也能保证壳体在碰到田间硬质障碍物时具备足够的抗冲击韧性，不会轻易出现开裂变形。在结构细节上，壳体的合模缝位置做在了弧面的内侧非工作接触面，外部工作表面没有突出的合模飞边，不需要后期做大量的打磨处理就能直接装配使用，减少了配件加工的后续工序成本，同时也避免了外部飞边剐蹭蔗茎造成蔗皮破损，影响收获后的甘蔗品相。
