食品包装件注塑成型模具结构

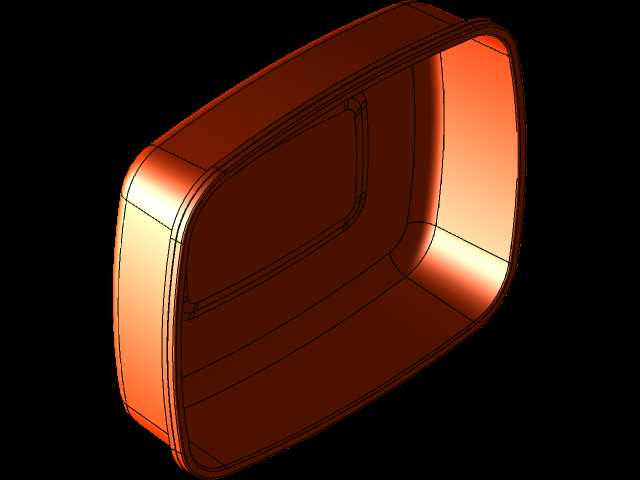

　　这套三维结构围绕食品包装类塑件的注塑成型展开，模型以分层爆炸方式展示定模、动模、型腔镶件、导向件及成型板之间的装配关系，适合在模具方案评审、结构校核和成型工艺分析时作为直观参照。食品包装件通常壁薄、轮廓规整、外观面要求连续，模具设计不能只关注能否填满型腔，还要兼顾脱模稳定性、冷却均匀性、浇口痕迹控制以及批量生产中的维护便利性。

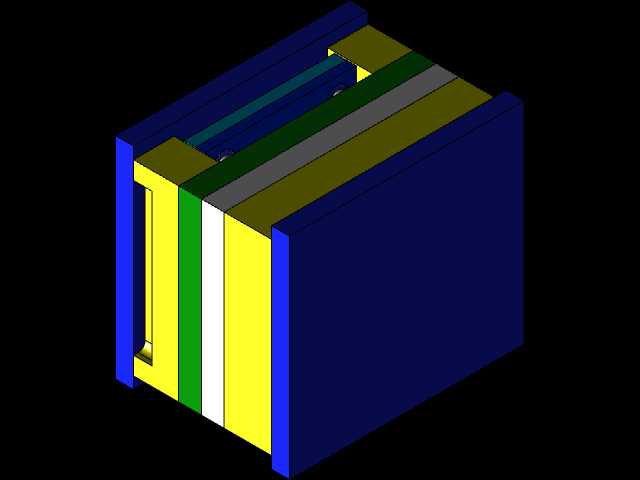

　　从结构布置看，模架采用矩形板件叠装形式，外侧深色板体承担安装与支撑作用，内部彩色分层对应不同功能模板。黄色、绿色、白色和灰色板件在模型中被沿开模方向拉开，能够清楚看到成型区域、流道布置空间和模板配合边界。此类表达比单纯闭合装配图更利于检查各板件厚度、避让区域和螺钉连接位置，也便于判断注塑机开合模行程是否满足取件要求。

　　该模具面向食品容器或包装塑件成型，塑件在型腔内承受熔融塑料压力，因此型腔周边需要足够的刚性支撑。模型中成型镶件嵌入模板内部，外侧由较厚模架板约束，可降低注射压力作用下的局部变形。薄壳类包装件在充填时流程较长，若浇口位置偏置，容易造成一端过保压、另一端缺料，因此型腔排布和流道走向需要围绕对称填充进行平衡。分层结构中预留的流道和进料空间，可用于后续校核熔体到达各型腔的路径长度。

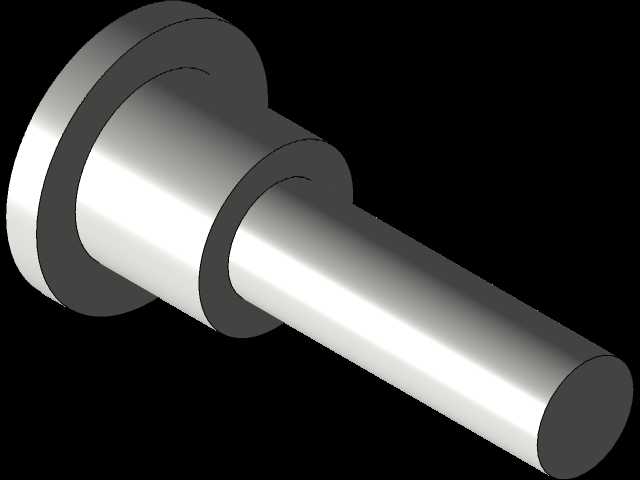

　　导向与合模精度是这类模具稳定运行的基础。动定模合模时，导柱、导套需要先于型腔接触，保证镶件对位准确；若导向段长度不足，长期高速开合模后会出现侧壁错位、飞边增大或脱模卡滞。模型中模板四角及侧边的装配边界，为导柱布置、锁模力传递和顶出空间预留提供了判断依据。对于食品包装件，分型面应尽量选择在塑件开口边缘或非外观区域，使合模线不影响使用面，也减少后续修整工作量。

　　冷却系统在薄壳件生产中直接影响周期和翘曲。包装塑件深度较大时，型芯侧散热条件通常弱于型腔侧，若两侧温差过大，开模后会出现收缩不均、口部变形或侧壁内凹。结构设计时应在成型镶件附近布置随形冷却通道，并保证水路与型腔面距离相对一致，避免局部热点。模板分层展示后，可以核对冷却水道是否与顶杆、螺钉、流道发生干涉，也能检查水管接头在模具外侧的安装空间。

　　顶出设计需要结合塑件形状。盒状或容器类包装件在冷却收缩时会包紧型芯，顶出力若集中在小区域，容易造成顶白、穿孔或底面变形。较合理的方式是在口部、凸缘或刚性较好的肋位附近布置顶出元件，使脱模力沿塑件周边均匀传递。模型中多层模板之间的空隙，可对应顶针板、复位杆和支撑柱的安装区域；支撑柱位置应避开顶出运动轨迹，同时在注射压力较大的型腔下方提供补强，防止模板长期受力产生挠度。

　　浇注系统方面，食品包装件常采用点浇口、侧浇口或热流道方案。小批量生产时，冷流道结构加工简单、维护成本低；大批量生产时，热流道可减少废料并缩短成型周期，但需要考虑温控线缆、加热圈和隔热垫的空间。无论采用哪种方式，浇口都应避开塑件与食品接触后可能产生毛刺或积料的位置，并保证浇口冷凝料能够顺利脱出。模型中模板的厚度和分层关系，可用于评估流道凝料的取出方向，以及注射机喷嘴与定位环的对接边界。

　　安装边界上，模具外形尺寸需要与注塑机拉杆间距、最小模厚、最大开模行程和顶出孔位置匹配。闭合状态下，整体外形呈长方体，吊装、锁模和机台定位都依赖外侧模板平面；分层状态下，则能核对总开模距离是否满足塑件连同流道凝料取出。吊运时，吊环孔应布置在重心附近，避免模具翻转；分型面附近要设置足够数量的锁模块，防止停机或搬运时动定模意外张开。

　　从维护角度看，食品包装生产对清洁度和连续运行要求较高。模具分型面、排气槽和顶针间隙容易残留挥发物或少量塑料粉末，定期拆开清理十分必要。分层式结构将易磨损镶件、导向件和板件关系表达清楚，有利于在设计阶段就把需要频繁检修的部位放在易拆卸位置。排气槽应设在熔体最后充填区域或型腔深筋末端，槽深既要利于气体排出，又不能让塑料溢入形成飞边。

　　整体来看，该模型的价值不在于单一零件造型，而在于完整呈现注塑模具从模架承载、型腔成型、浇注进料、冷却控温到顶出脱模的空间逻辑。结构人员可据此检查板件厚度与开模行程，工艺人员可判断充填和冷却路线，设备选型人员也能依据外形轮廓、锁模区域和顶出边界核对注塑机适配条件。对于薄壳食品包装塑件，只有把成型刚性、脱模平衡、热交换和安装维护同时纳入结构考虑，模具在连续批量生产中才能保持尺寸稳定和较低故障率。
