甘蔗收割机倒伏扶蔗喂入辊筒结构

　　这套辊筒式扶蔗喂入部件主要用于切段式或整秆式甘蔗收获机械的前端作业区，安装在割台靠近地面的位置，承担把倒伏、斜倚或交错缠绕的甘蔗植株从垄面扶起、收拢并导向切割与输送通道的任务。南方蔗田在风雨过后常出现大面积连片倒伏，蔗秆相互压叠、贴地生长，普通拨禾轮很难将其顺畅挑起，容易产生漏割、重割、蔗头撕裂和泥土带入等问题。该结构通过两侧带螺旋导程的卷绕叶片与中部纵向拨杆配合，在机组前进过程中先由端部圆盘限制作业宽度，再由螺旋面把分散蔗秆向中心归集，随后直立拨杆将蔗秆向上托举并维持相对竖直的姿态，使根部能够准确进入圆盘切割器的工作范围。

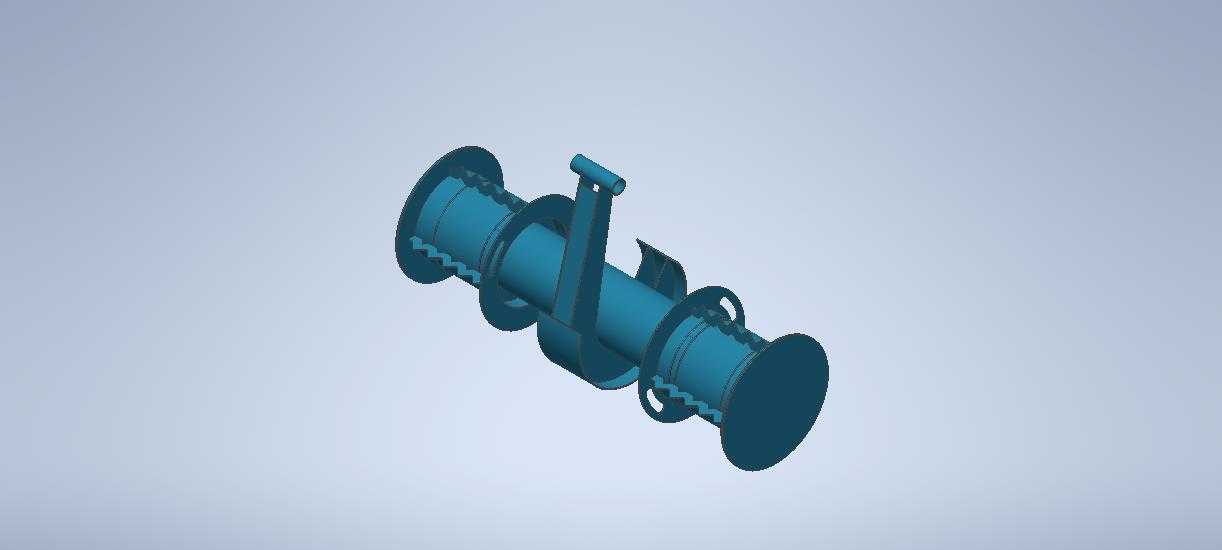

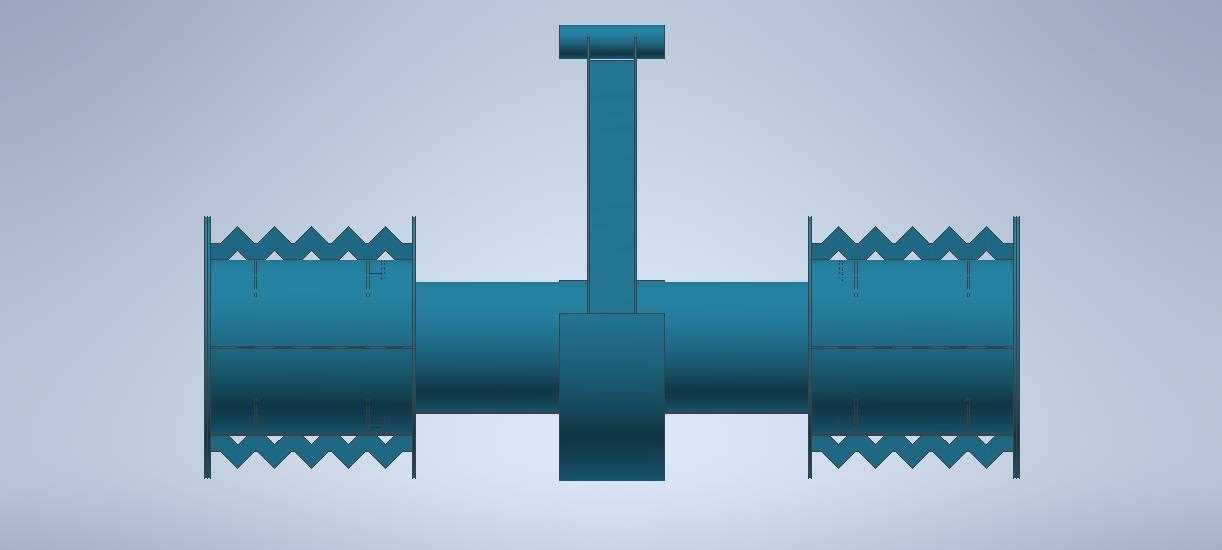

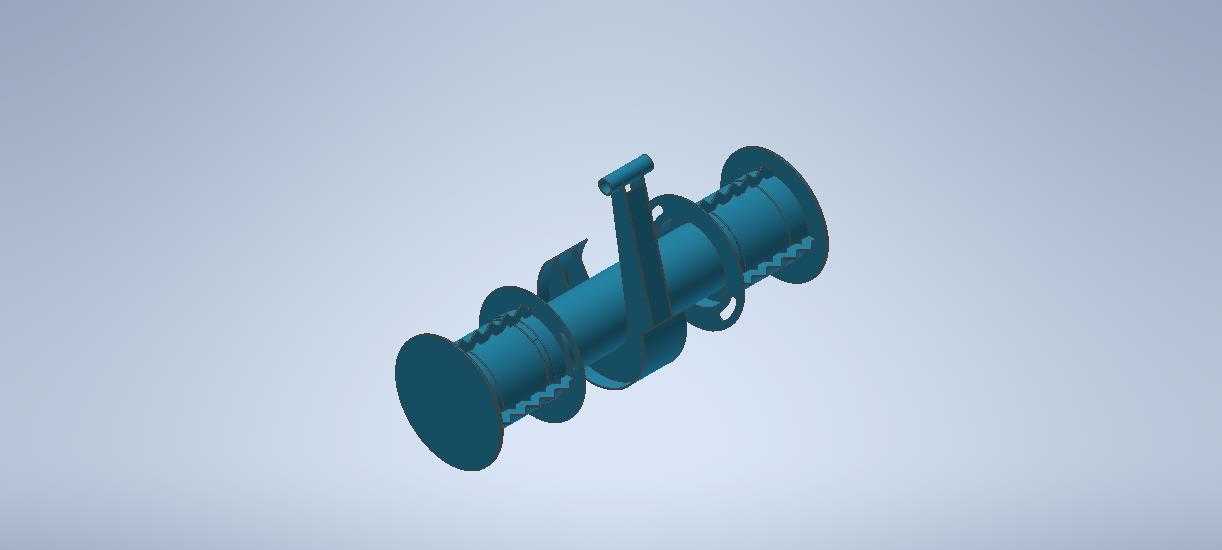

　　从结构布置看，辊体采用长筒形主体，两端设置封板与支撑连接位，外部沿轴向分布多组螺旋叶片和加强肋。螺旋叶片并非连续满焊的整圈形式，而是分段布置，边缘带有齿状缺口，这种处理可以在缠草、泥块或枯叶较多的田间降低堵塞概率，也便于局部磨损后补焊更换。中部竖立的拨杆高出辊面，作用不是强行切削，而是在扶起阶段插入蔗秆间隙，提供稳定的侧向拨动和向上抬送力。拨杆与筒体之间设置三角加强板，承受田间冲击时可减少根部焊缝开裂。两端圆盘直径大于筒体，既能够限制甘蔗向外侧滑脱，也能在贴近垄沟时形成防护边界，避免螺旋叶片直接擦碰土块或石块。

　　设计思路上，该部件把扶蔗、聚拢和强制喂入三个动作合并在同一旋转轴线上完成。辊筒转动时，螺旋叶片产生沿轴向的导送分量，使左右两侧甘蔗向割台中部移动；分段叶片产生持续的抬升作用，把贴地蔗秆从泥面剥离；纵向拨杆则在高点提供拨送节奏，防止蔗秆在叶片表面打滑。与单纯使用链条拨指相比，辊筒结构的运动轨迹更连续，冲击噪声较小，对弯曲蔗秆的适应性更好；与宽幅搅龙相比，它的开口高度和拨杆长度更适合甘蔗这种高粗茎秆作物，能够在不折断蔗梢的情况下完成扶正。

　　安装边界方面，建模时需要重点核对辊筒总长、端部圆盘外径、拨杆顶端回转半径以及轴端连接位置。辊筒总长决定割台单行或双行收拢范围，端部圆盘外缘应与分禾器侧板保持合理间隙，既不能让甘蔗从侧面逃逸，也不能在机架变形时发生摩擦。拨杆顶端的回转圆是整机前端最低、最外凸的运动边界之一，布置时要与割刀、分禾尖、输送槽入口和护罩同步检查，避免在升降仿形过程中干涉。轴线高度通常结合甘蔗垄高、割茬高度和扶蔗角度确定，过低会大量铲土，过高则无法挑起倒伏蔗秆。辊筒转速也需要与机组前进速度匹配，转速过快会打飞蔗秆并增加破碎，转速过慢则喂入不连续。

　　在实际建模和装配校核中，应把筒体、螺旋叶片、拨杆、端板、轴座、加强筋以及相邻割台护板作为一个运动系统检查。叶片的导程方向左右相反，才能形成向中间汇聚的输送效果；分段缺口的相位要错开，保证旋转一周内始终有叶片接触蔗秆。焊接件需要考虑壁厚与磨损余量，尤其是叶片外缘和拨杆迎料面，属于田间接触泥沙、蔗叶和茎秆的高频磨损区。轴端支撑应预留密封和轴承维护空间，机架连接孔位要满足拆装时从割台侧面抽出辊筒的要求。整体结构并不复杂，但对空间轨迹、作业角度和防堵间隙的要求较高，适合在甘蔗收获机割台设计、农机部件改进及扶蔗机构方案验证中作为结构参考。
