立式吹塑成型模具整体结构

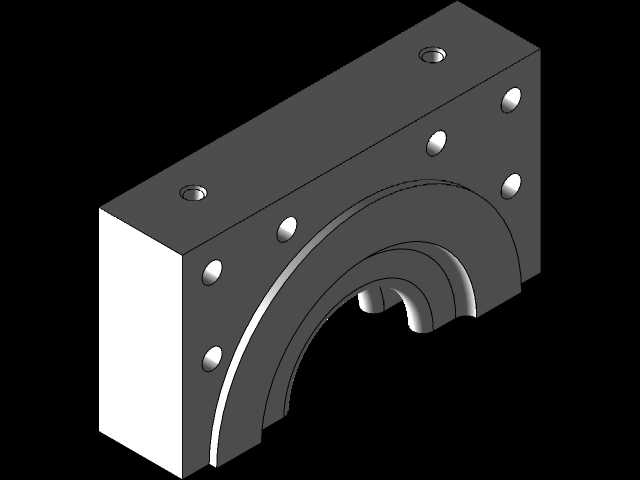

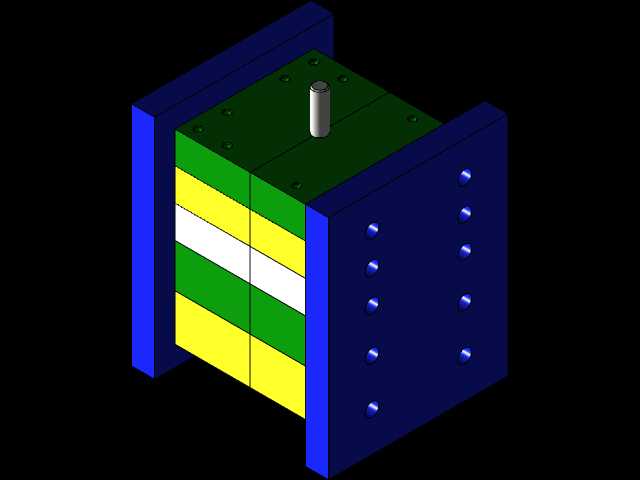

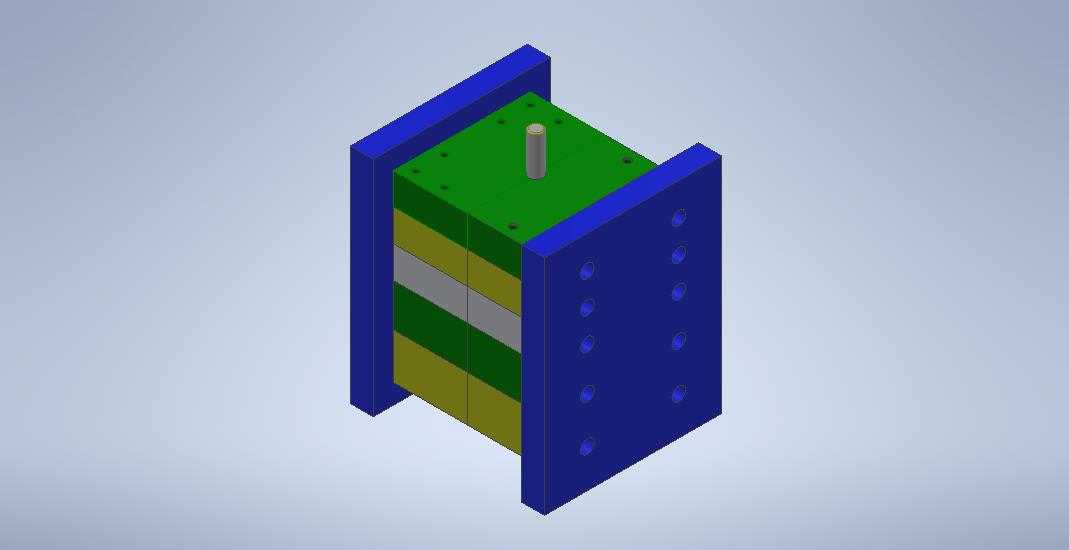

　　这套三维结构围绕中空制品吹塑成型工况展开，主体采用左右两侧立式支承板夹持多层模板的布局，整体外轮廓呈高窄矩形，侧向支承板沿开合模方向布置，既承担模板叠装时的侧向定位，也为模具吊装、上机固定和后期维护留出操作空间。模型中可以看到蓝色外侧支承板、绿色成型与安装板、黄色中间层板以及灰色功能层板的分层关系，各层板按照吹塑模具的受力、导热和排气需求依次叠合，顶部设置有与成型动作相关的柱状构件，用于对应坯料导入、气嘴配合或合模定位环节。

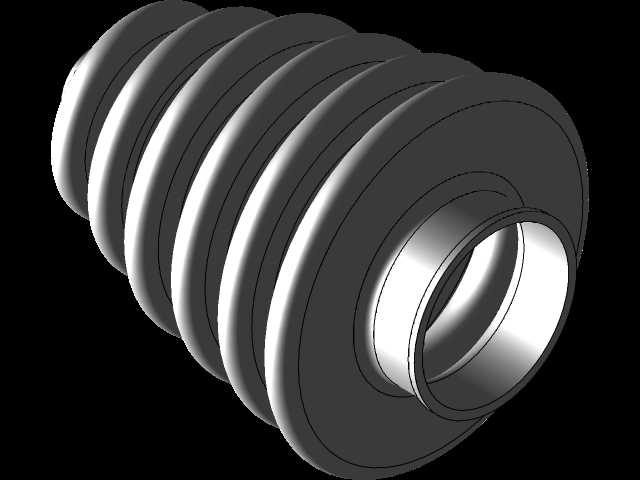

　　从实际产线使用看，这类模具多用于瓶体、容器、异形中空件等塑料制品的吹塑生产。设备合模时，两侧模板带动型腔闭合，挤出或预成型的型坯被封闭在型腔内部，随后压缩空气进入坯体，使材料贴紧型腔表面，冷却后形成目标外形。结构设计的重点不只是把几块板叠在一起，而是要同时处理合模对中、型腔承压、热量转移、飞边控制和取件便利性。模型将这些功能通过板件厚度、连接孔位、导向边界和层间关系表达出来，便于结构工程师在评审时检查开合模路径是否干涉、支承刚度是否足够、冷却元件是否有布置空间。

　　外形尺寸方面，该结构以模架占用边界为核心进行建模。左右支承板向外形成明显的安装立面，板面上规则分布多组孔位，可用于与机床动定模安装面、压板或联接件配合。前后方向的层板厚度决定了型腔深度和冷却通道的布置区间，顶部平面预留安装孔，适合布置气嘴、导向件或附属机构。工程建模时需要把这些边界纳入整机干涉检查：模具装入吹塑设备后，外侧板不能与设备导轨、护罩和取件机械手发生碰撞；顶部柱状构件在合模、上升和吹气动作中也要保留足够安全距离。

　　设计思路上，两侧高立板并不是单纯装饰件，而是构成模具的主受力框架。吹塑合模时型腔内气压会对模面产生均匀撑开趋势，若模板刚度不足，容易出现分型面贴合不严、制品飞边增厚、局部轮廓失真等问题。较宽的立式支承板能够把合模力从安装面传递到多层模板，减少板件弯曲变形。板面上的阵列孔位也体现了模块化思想，既可承担紧固作用，也可在不同规格型腔更换时提供调整余量。

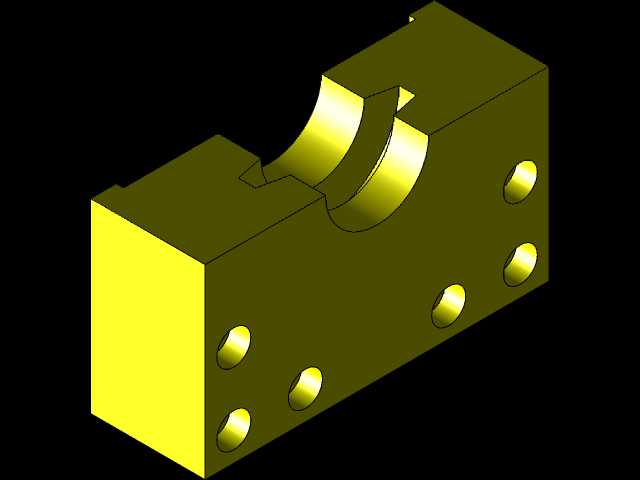

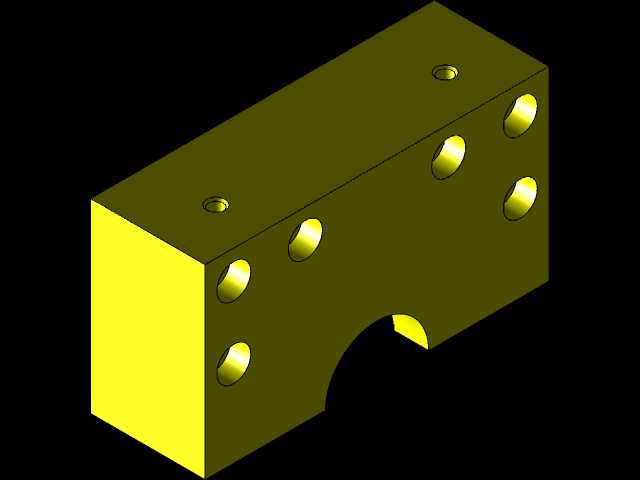

　　中间多层模板的分块方式服务于制造和装配。绿色板件更接近成型与安装区域，表面孔位用于固定型腔嵌件或引导相关功能元件；黄色层板可承担承托、隔层或冷却布置功能；灰色层板则适合作为隔热、调整或辅助密封区域。将复杂模具拆成若干功能层后，加工人员可以分别进行铣削、钻孔、磨削和装配，降低整块大板一次加工带来的难度。维修时也可根据磨损位置拆换局部板件，而不必整体报废。

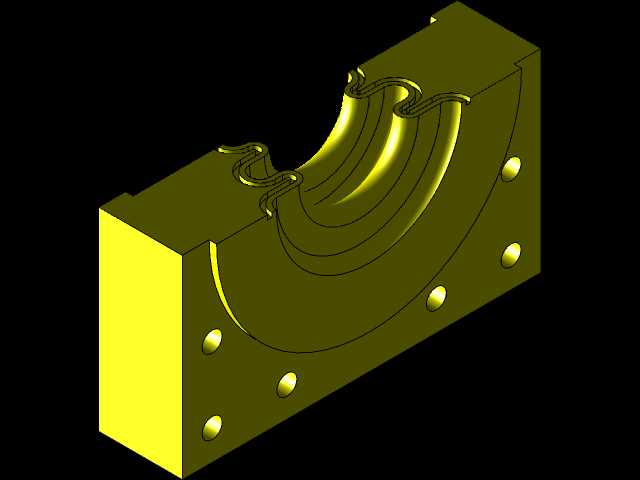

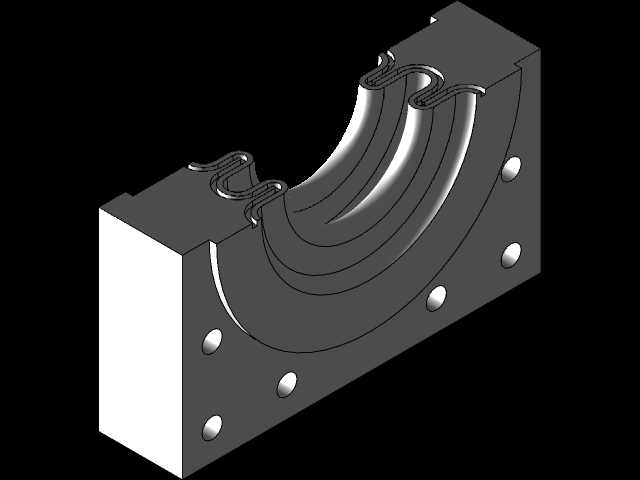

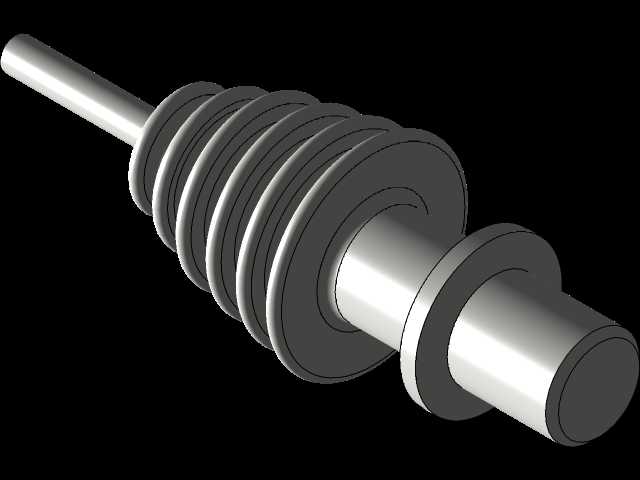

　　在成型功能上，吹塑模具与注塑模具存在明显差异。吹塑过程中材料主要依靠气压贴模，模腔需要兼顾排气和冷却，分型面通常要容纳坯料夹断和余料形成区域。该模型的层叠结构为在模板内部布置冷却水道、排气槽和嵌件安装空间提供了条件。工程细化时，可沿型腔轮廓附近设置循环冷却通路，使制品壁厚较大的区域获得更稳定的热交换；在分型面和易困气位置安排排气间隙，减少表面气泡、轮廓不清和冷却不均。

　　安装边界还需要考虑操作面高度。模具整体较高，底部与设备模板联接后，重心应尽量靠近安装中心，避免高速开合时产生附加弯矩。左右侧板的外伸结构适合作为吊装和夹持参考，吊点设计应与模型重心匹配，搬运时保持多层模板不产生错位。三维装配阶段应重点核对螺栓孔与设备槽距、压板位置、顶出或吹气机构行程之间的关系，并在模型中保留扳手空间和管路接头空间。

　　对于结构设计人员来说，该模型的价值在于清晰呈现了吹塑模具从外部模架到内部功能层的组织逻辑。它不是单一零件造型，而是一套可继续细化的工程装配体：可以在现有板件基础上增加型腔曲面、冷却水路、导向柱、锁紧件、气嘴和排气嵌件，也可以根据制品产量选择铝合金、铍铜或钢材组合。通过对合模受力、热交换路径、安装尺寸和维护空间的综合校核，能够为后续详图设计、加工工艺编制和现场试模提供直接依据。
