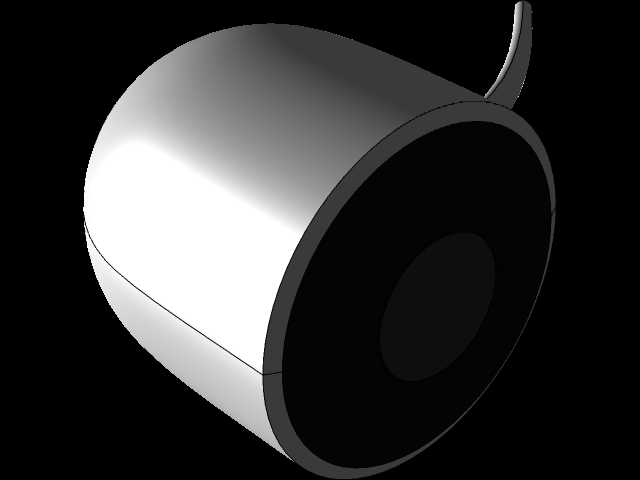

户外有线款Google Nest智能监控摄像头

　　这款户外有线监控摄像头的结构设计，首先围绕户外长期服役的工况做了针对性考量，外壳采用类圆柱流线型轮廓，没有多余的棱角凸起，一方面能降低户外风阻对安装支架的持续载荷，另一方面雨水、灰尘落在壳体表面时会顺着曲面自然滑落，减少积灰积水对壳体密封结构的长期侵蚀。镜头端做了内凹式的环形沉台设计，镜头玻璃面比壳体前端面内缩一定距离，既可以避免阳光直射镜头产生眩光影响成像质量，也能在意外发生磕碰时，让壳体端面先承受冲击力，保护核心光学组件不受直接碰撞。

　　从实际应用场景来看，这款设备主要面向住宅庭院、商铺外围、园区周界等户外固定点位的视频监控需求，有线供电加有线数据传输的设计，相比无线款省去了定期更换电池的维护工作，同时数据传输稳定性更强，不会因为无线信号遮挡、干扰出现画面卡顿、丢帧的问题，适合对监控连续性要求较高的安装点位。壳体尾部预留的出线结构做了阶梯式的密封槽设计，安装时线缆穿过密封胶圈后通过尾部压盖锁紧，能达到户外使用的防水防尘要求，避免雨水顺着线缆缝隙渗入设备内部造成电路损坏。

　　设计过程中对锥度轮廓的还原做了反复校验，整个壳体从尾部到镜头端的锥度变化完全匹配实物的装配公差，筒身的合模线位置做了细微的凸起还原，对应实际产品的上下壳体拼接结构，建模时每一段曲面的曲率都做了连续性检查，没有出现曲面褶皱、曲率突变的问题，能直接用于后续的结构验证、安装适配或者渲染展示工作。设备顶部的安装支架连接位做了带弧度的翘边结构，对应实际产品的角度调节转轴部分，这个位置的壁厚做了局部加厚处理，保证支架锁紧后整个摄像头的角度不会因为长期自重或者风吹出现偏移，转轴的转动阻尼结构也在模型里做了对应预留，安装时可以根据监控点位的需求，在垂直方向调整一定的俯仰角度，适配不同高度的安装位置。

　　从安装边界来看，这款摄像头的筒身最大外径控制在常规户外监控支架的适配范围内，不需要定制特殊规格的安装抱箍或者支架，尾部的出线长度预留了足够的接线空间，安装时不需要额外扩展接线盒就能完成线缆的端接。壳体表面做了哑光质感的外观处理，不会因为阳光反射产生光污染，也不容易在表面留下指纹、污渍，长期户外使用不需要频繁清洁外表面。镜头周围的环形结构除了防护作用，还集成了夜视补光组件的安装位，模型里对应位置的壁厚均匀，没有出现壁厚突变导致的注塑缩痕风险，符合量产产品的结构设计规范。整个设备的重心落在安装转轴的中心线上，安装固定后不会因为重心偏移导致支架长期受力变形，哪怕是在沿海多风的区域使用，也能保持稳定的监控角度，不会出现画面偏移的问题。
