工业集成式电气机柜三维结构设计

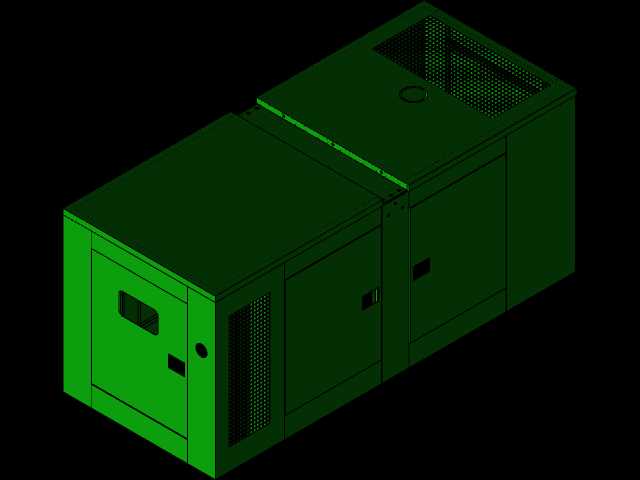

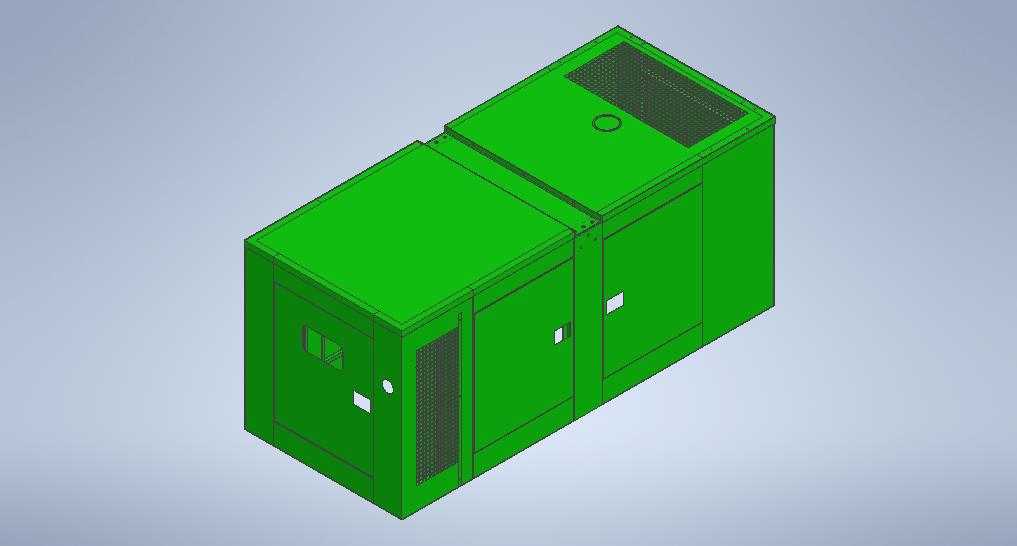

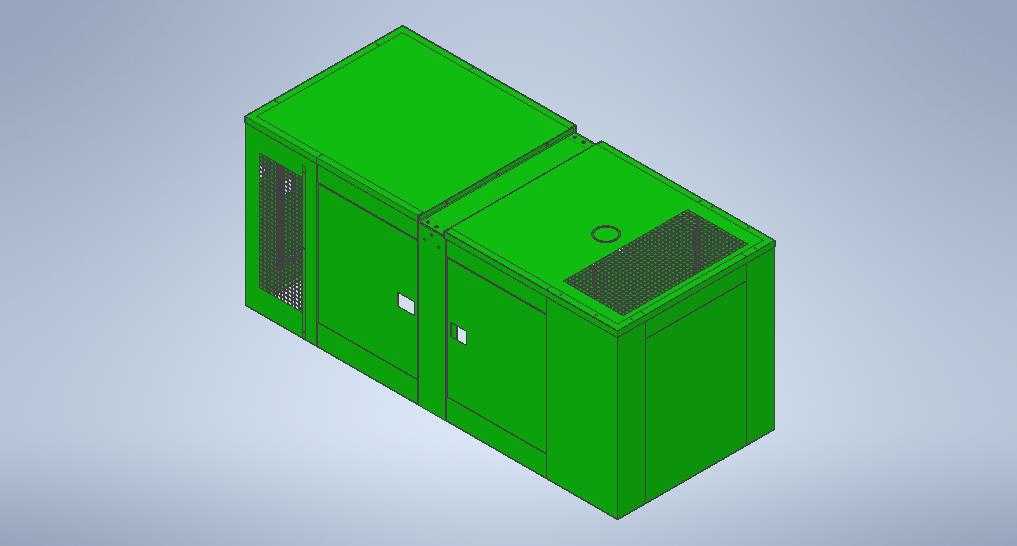

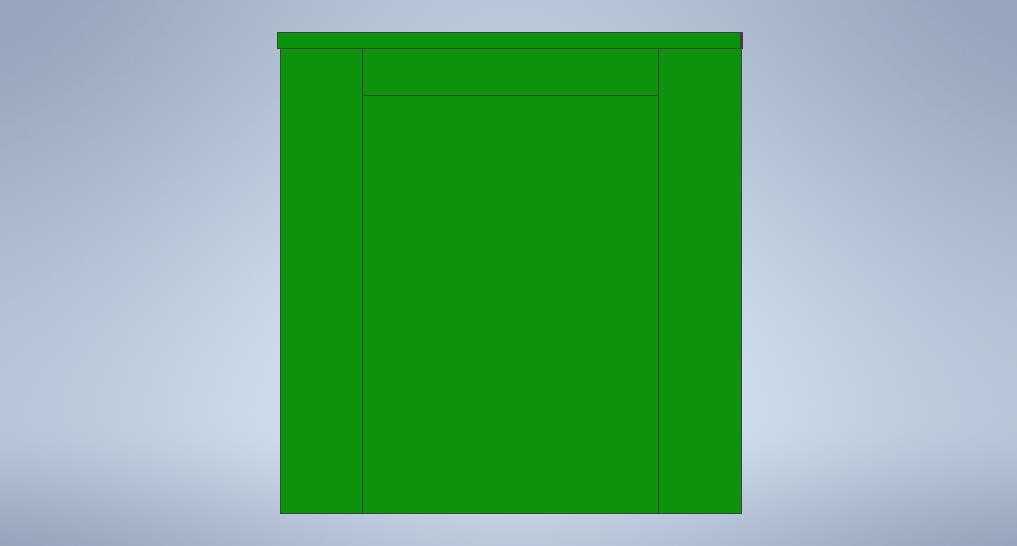

　　这款集成式电气机柜的三维结构设计，首先要考虑的是工业现场复杂的安装工况，很多车间的电气安装空间往往是预留好的固定边界，设计时先把柜体的整体安装尺寸做了模块化拆分，柜体采用三段式拼接结构，左侧为独立的进风散热舱段，中部和右侧为电气元件安装舱，整体外轮廓做了边角倒圆处理，避免现场安装搬运时的磕碰划伤，也能减少钣金加工时的应力集中问题。从实际应用场景来看，这类柜体多用于车间生产线的电气控制集成、中小型空压设备的电控配套、工业自动化产线的动力配电承载，安装时底部预留了标准的地脚安装孔位，孔位间距符合通用电气柜体的安装规范，不需要现场重新打孔适配，能直接匹配多数车间的预制安装基座。

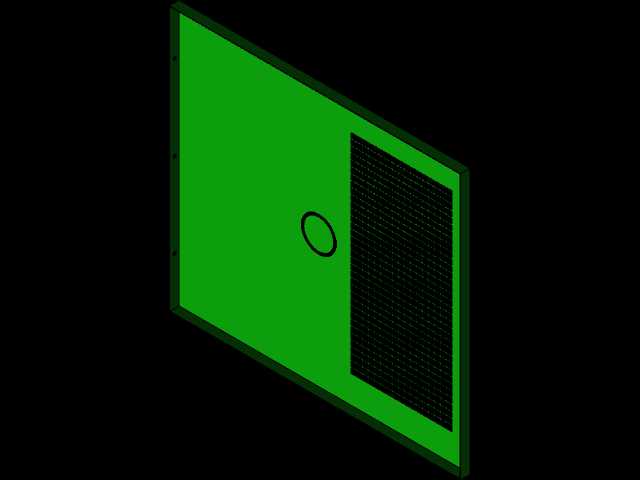

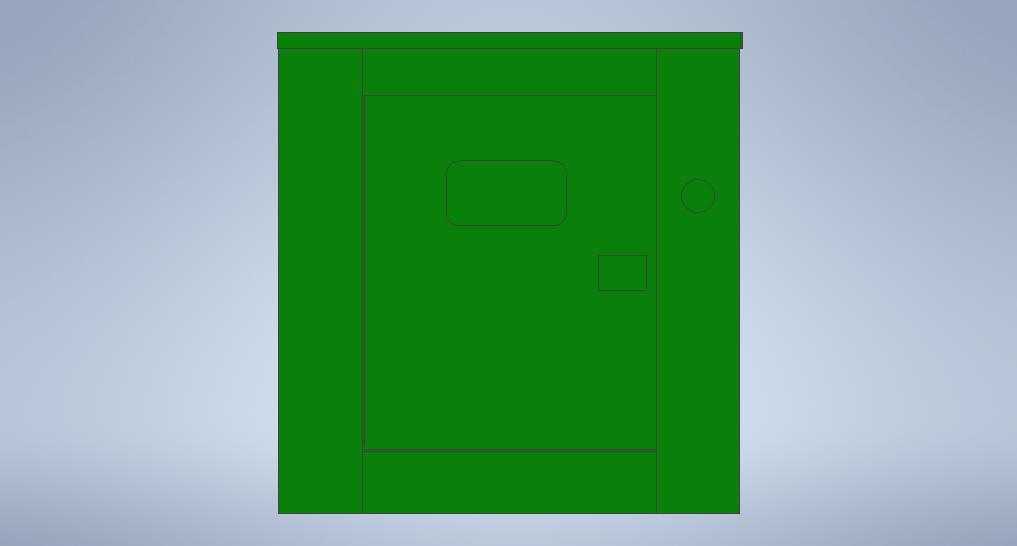

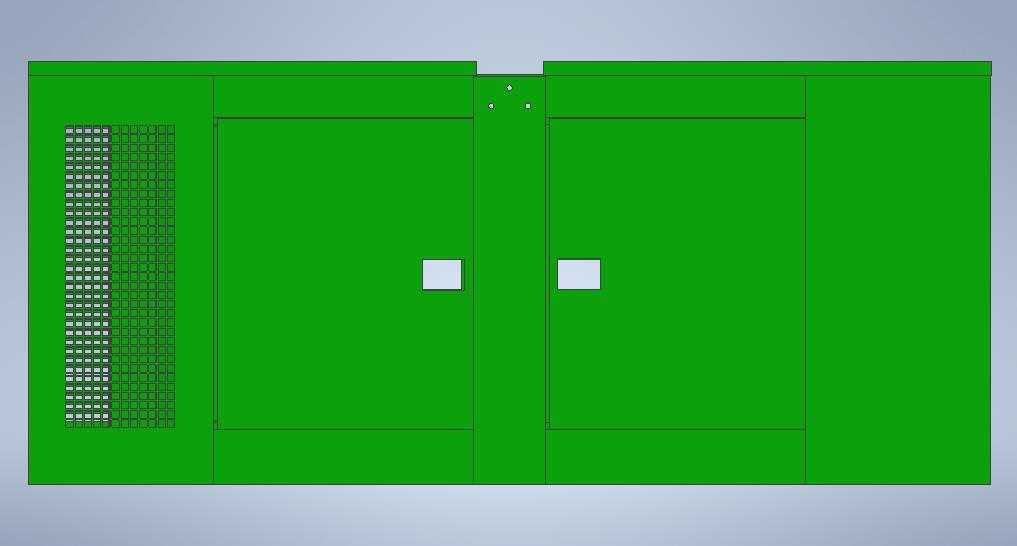

　　在功能特性的设计上，左侧舱段单独设置了通风滤网安装位，采用侧进风、顶部出风的散热风道，顶部的通风栅格做了倾斜防雨结构，就算是在半露天的车间过渡区域安装，也不会有雨水直接淋入柜体内部的风险，舱门和柜体框架的贴合处预留了密封胶条的安装槽，能达到IP54的基础防护等级，阻挡车间内的金属粉尘、切削液飞溅进入柜体内部，避免电气元件短路故障。三个独立舱门都配置了标准的柜锁安装位，同时预留了观察窗的开孔位置，用户可以根据实际需求选择是否加装亚克力观察窗，不用额外对柜体进行二次切割加工，中部和右侧舱体的内部预留了统一规格的电气安装梁挂孔，能兼容市面上绝大多数标准尺寸的断路器、接触器、PLC模块、变频器等电气元件的安装，不需要单独定制安装支架。

　　设计思路上没有做过多的异形结构，全部采用标准钣金折弯工艺就能完成加工，柜体的侧板、顶板、门板都采用等厚度的冷轧钢板设计，折弯边做了双层翻边处理，既提升了柜体整体的结构刚性，减少大尺寸钣金件的焊接变形量，也能让门板关闭时的贴合度更好，避免出现缝隙不均的问题。顶部除了出风栅格之外，还预留了吊装孔的位置，单台柜体的重量控制在人工辅助吊装设备就能完成移位的范围，不需要动用大型起重设备，方便车间内的布局调整。柜体的安装边界做了充分的冗余考虑，柜体背部距离墙面的预留安装间隙不小于100mm，满足散热和后期接线维护的操作空间，左右两侧如果需要并柜安装，也预留了标准的并柜连接孔位，多台柜体拼接时不需要额外制作连接支架，直接用标准螺栓就能完成拼接固定，拼接后的缝隙也能控制在1mm以内，保证整体外观的平整性。

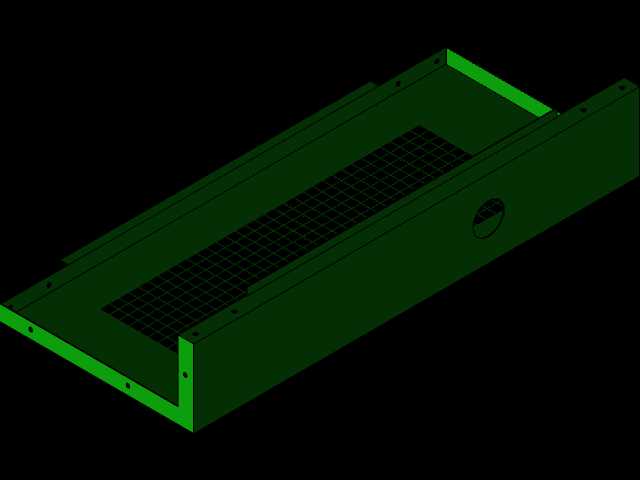

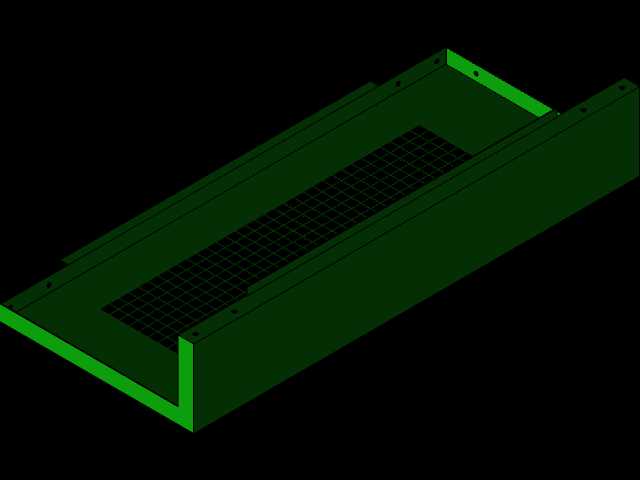

　　在细节结构处理上，柜体门板内侧预留了接地螺栓的安装位，所有的金属结构件之间都设计了等电位连接的点位，避免柜体出现静电积累引发的安全隐患，散热舱和电气安装舱之间做了独立的隔板分隔，散热气流不会直接吹过电气元件表面，减少粉尘在元件表面的沉积，延长电气元件的使用寿命。隔板上预留了线缆穿过的过线孔，过线孔位置标配了护线套的安装槽，穿线时不会划伤线缆绝缘层。底部预留了格兰头的安装开孔区域，用户可以根据实际进出线的数量和线缆规格，自行选择开孔位置和格兰头型号，出厂时的预留区域用薄板封堵，不需要额外切割厚板就能完成开孔作业，大幅降低现场施工的难度。
