该结构件面向控制柜内部线束固定、机床电气箱走线以及小型设备端接场景,主要承担线缆夹持、端子定位和局部防护作用。实物形态不是规则直筒式接头,而是采用近似直角折弯的走向,使线束从竖直段进入后转向侧向环形卡位,能够在狭窄安装空间内减少线缆急折半径,也便于操作人员在装配时把导线压入预设通道。
从使用位置看,这类连接件常见于设备门板与箱体之间、运动部件与固定机架之间,或者多组信号线需要集中归拢的区域。上部平直段可作为插入、贴装或与相邻护套配合的边界,下部半开放环形区域则形成抱持空间,导线放入后依靠材料自身弹性和侧壁约束保持位置,避免设备振动过程中出现线束滑移、摩擦外皮或端子受力松脱。

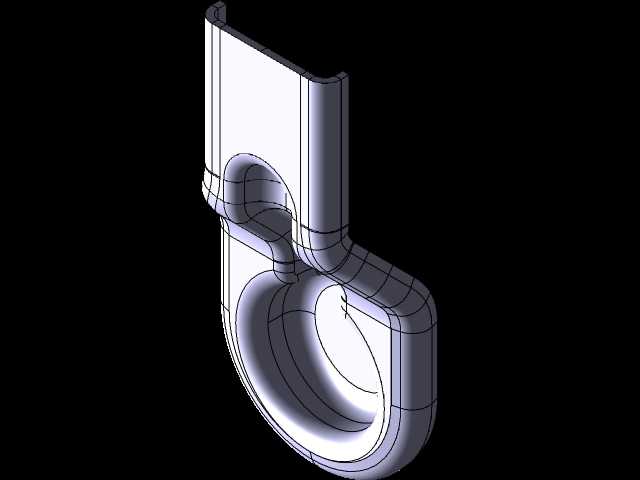

结构外形由长直壁、圆弧过渡和环形抱夹三部分组成。直壁段两侧保留连续加强边,边缘翻折后提高薄板件的抗弯能力;折弯转角处没有采用尖锐内角,而是设置圆滑过渡,既降低冲压成形时的应力集中,也防止装配时割伤线缆。下部环形抱夹并非完整封闭圆环,开口侧用于快速卡线,内侧曲面与线缆外径形成面接触,相比点接触结构更能分散压紧力。
建模时需要重点控制三个区域的几何关系。第一是直壁段与环形段的中心距,该尺寸决定线束转向后的占用范围;若中心距过小,线缆弯曲半径不足,长期往复振动后容易产生疲劳痕迹;若中心距过大,则会浪费箱内空间并削弱卡扣紧凑性。第二是环形抱夹的开口宽度,开口应小于被夹持线缆的名义直径,同时保证装配推力处于人工可操作范围。第三是壁厚与圆角的匹配,薄板折弯件在转角处容易出现回弹,模型中通过连续曲面和等壁厚处理,可让后续展开、冲压或折弯工序更稳定。
安装边界方面,上部直段可贴靠钣金板面、线槽侧壁或塑料支座,侧向轮廓需要预留手指或工装压入空间;下部圆弧外侧不应与相邻端子排、继电器座或线槽边缘发生干涉。由于零件呈弯臂形态,受力后直壁段会产生轻微张开趋势,因此在背部转折区设置隆起筋位,能够提高截面惯性矩,使卡线时变形集中在开口区域,而不是让整体骨架发生永久弯折。
该件的功能重点在于“导向+夹持+防护”合并。导线进入直段后受到两侧壁约束,运动到转角处被平滑曲面引导,再落入下部圆弧卡位;卡位完成后,线束横向位移被限制,纵向拉拽则通过圆弧包覆面传递摩擦力。对于需要频繁检修的电气箱,这种半开放卡扣比完全穿套式护罩更便于维护,不必从导线端部整体套入,也能在现有布线上追加安装。
细节设计上,环形内侧不宜设置突兀凸点,否则会把夹持力集中在电缆外皮局部;更合理的方式是采用宽弧面贴合,并在开口边缘做倒角或卷边。直段端部同样需要导入斜角,使相邻护套、扎带或固定座能够顺利贴合。若后续用于批量制造,外形曲面应保持均匀壁厚,折弯半径参考材料延展能力设定,避免外侧拉伸变薄或内侧起皱。
在整机布局中,该连接件虽然属于小型五金件,却直接影响电气装配的工艺性。合理的弧形通道能让线束走向更顺,卡扣开口方向应朝向操作者可压入的一侧;若开口被机架或线槽遮挡,即使结构本身强度足够,现场装配也会变得困难。三维设计阶段因此需要把零件放入完整电气箱环境中检查手部操作空间、线缆最小弯曲半径以及与邻近元件的安全间隙。
整体结构兼顾薄板件成形、线缆保护和快速装配,适合作为电气连接系统中的辅助固定与转接构件使用。
