CA6140机床配套成形工装结构

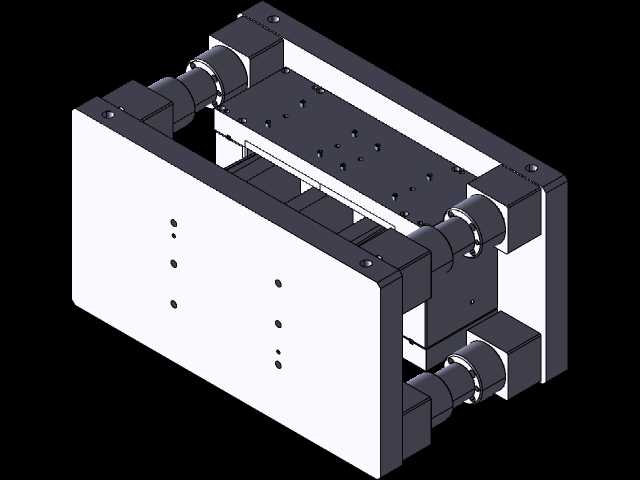

　　这套成形工装主要适配CA6140系列普通车床的配套加工工序，用于轴类、盘类零件毛坯的预成形加工环节，在车床加工前完成棒料或坯件的初步压制成型，减少车床粗加工的切削余量，提升后续车削工序的加工效率与材料利用率。从结构布局来看，整体采用双导柱对称式模架结构，上下模座采用加厚钢板加工而成，导柱导套配合间隙控制在H7/h6精度等级，能够承受连续冲压作业时的偏载载荷，避免合模过程中出现错位啃模的问题。模架的安装边界尺寸适配常规160吨开式压力机的工作台面，上下模座的安装槽位置与压力机T型槽间距完全匹配，不需要额外制作过渡转接板即可直接装夹固定，能够缩短工装换装的调试时间。

　　在功能设计上，模腔部分采用镶拼式结构，不同规格的成形零件只需要更换对应的模芯镶块，不需要整体拆卸模架，大幅降低了多品种小批量生产时的工装制造成本。模架两侧设置的限位柱能够精准控制合模行程，避免成形过程中压力过大导致模腔过载损坏，同时保证每批次零件的成形尺寸一致性，成形后的坯件尺寸公差可以控制在±0.1mm以内，完全满足CA6140车床后续粗加工的装夹定位要求。导柱端部设置的防尘密封结构，能够阻挡车间环境中的金属切屑、粉尘进入导套配合面，减少导柱导套的异常磨损，延长模架的整体使用寿命。

　　从实际应用场景来看，这类成形工装多用于机床配件生产车间的备料工序，配合冲床完成车床加工前的坯料成形作业，相比直接采用圆棒料车削成形的工艺，材料利用率可以提升30%以上，同时粗加工的走刀时间缩短40%左右，尤其适合批量较大的轴套类、法兰类车床零件的前置加工。设计过程中充分考虑了车间日常维护的便利性，所有紧固螺钉均采用标准内六角规格，现场操作人员使用常规扳手即可完成模芯更换与日常检修，不需要配备专用拆装工具。模架的上下模座表面做了发黑防锈处理，能够适应车间多油污、多切削液的作业环境，避免长期存放出现锈蚀影响配合精度。

　　在安装适配性方面，模架总闭合高度、最大开模行程均经过严格核算，既可以适配常规机械压力机，也可以在液压机上安装使用，不需要调整设备的闭合高度参数即可直接投产。模架的进料方向设置了定位挡块，操作人员放置坯料时只需要将坯料靠紧挡块即可完成定位，不需要反复调整坯料位置，降低了操作人员的作业强度，同时也避免了坯料放偏导致的成形废品。合模过程中设置的预压导向段，能够在上下模完全闭合前先对坯料进行初步找正，进一步提升成形零件的位置精度，减少后续车床装夹时的找正时间。整套结构没有采用复杂的非标零件，所有易损件均为通用标准件，备件采购方便，能够满足生产车间连续作业的维护需求，不会因为个别零件损坏导致整条生产线长时间停机。
