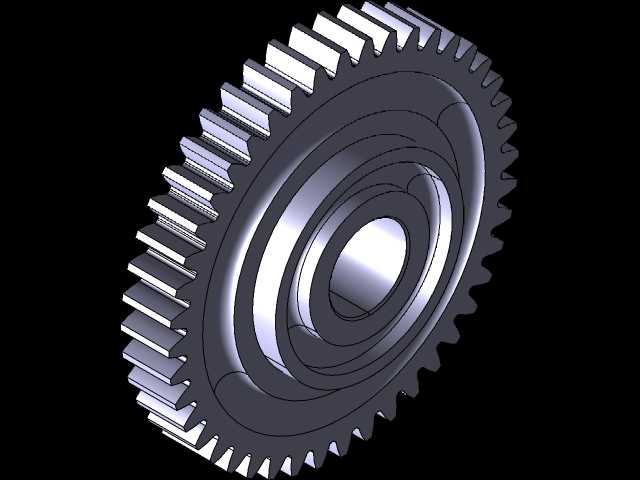

CA6140车床传动用参数化直齿圆柱齿轮

　　这款直齿圆柱齿轮是CA6140普通车床主轴箱、进给箱传动链中的核心传动零件，在车床的切削动力传递路径中承担转速变换、扭矩传递的关键作用，日常车削作业中，主轴的不同转速档位切换、进给量的精准匹配，都需要这类齿轮通过不同齿数比的啮合来实现，是普通车床实现金属切削加工不可或缺的基础传动元件。从实际应用场景来看，这类直齿轮除了适配CA6140车床的传动系统，也可通用于同规格普通卧式车床的进给传动、挂轮组传动环节，在低速重载、传动精度要求适中的开式或半开式传动场景中也能稳定工作，相比斜齿轮，直齿轮加工难度更低、装配调整更便捷，轴向无额外分力，对支撑轴承的轴向载荷要求更小，非常适合机床这类固定转速档位切换的传动结构。

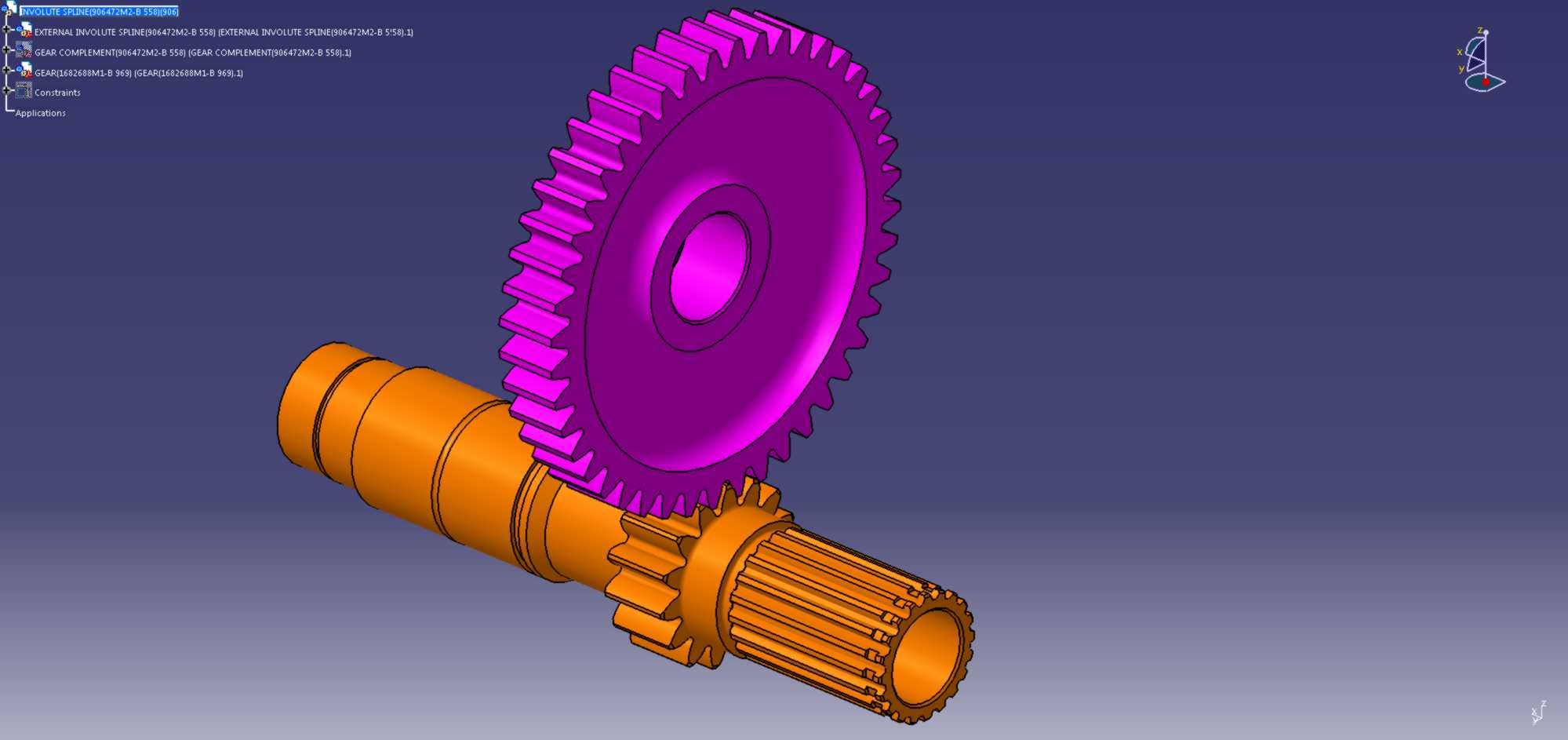

　　设计层面采用全参数化建模逻辑，建模过程中将齿数、模数、压力角、齿顶高系数、顶隙系数、轮毂孔径、轮缘厚度、辐板厚度等所有齿轮设计公式涉及的参数做了关联定义，修改任意核心参数即可快速生成对应规格的直齿轮模型，不需要重复绘制齿廓渐开线、切除轮齿等重复操作，能大幅提升同系列齿轮的建模效率。齿廓部分严格按照渐开线生成逻辑绘制，保证齿形的啮合精度，避免建模过程中齿形近似带来的啮合干涉、传动卡滞问题；轮体采用辐板式结构，在保证轮齿根部抗弯强度、轮毂与轴配合强度的前提下，尽可能减少齿轮整体重量，降低传动过程中的转动惯量，减少车床启停、换挡时的传动冲击。从安装边界来看，齿轮中心的轮毂孔与传动轴采用过渡配合，通过键连接实现周向固定，

　　轮毂的轴向长度匹配传动轴上的安装轴段长度，保证齿轮安装后不会出现轴向窜动；齿顶圆直径、齿宽尺寸严格匹配CA6140车床对应传动箱的内部安装空间，啮合侧隙符合机床传动齿轮的精度要求，安装时不需要额外修磨轮体或箱体即可完成装配。实际使用中，这类直齿轮的失效形式多为齿面磨损、轮齿疲劳折断，建模时对齿根圆角做了规范处理，避免应力集中，能有效提升轮齿的抗弯曲疲劳强度；齿面的参数化定义也能为后续的齿轮渗碳淬火、磨齿等加工工序提供精准的模型参考，从设计端就匹配加工工艺要求，减少后续加工的工艺调整成本。对于机床维修、设备改造场景来说，这类参数化直齿轮模型可以直接导入工程图模块生成加工图纸，快速完成备件的生产替换，不需要重新测绘磨损的旧齿轮，

　　能大幅缩短设备维修的停机时间；对于机床设计从业者来说，完整的参数化关联逻辑也可以作为同类型齿轮建模的参考模板，快速搭建不同模数、不同齿数的传动齿轮组，完成整个传动箱的传动链装配验证，检查传动过程中是否存在轮齿干涉、装配间隙不足等问题，在设计阶段就规避后续装配、试车可能出现的问题。
