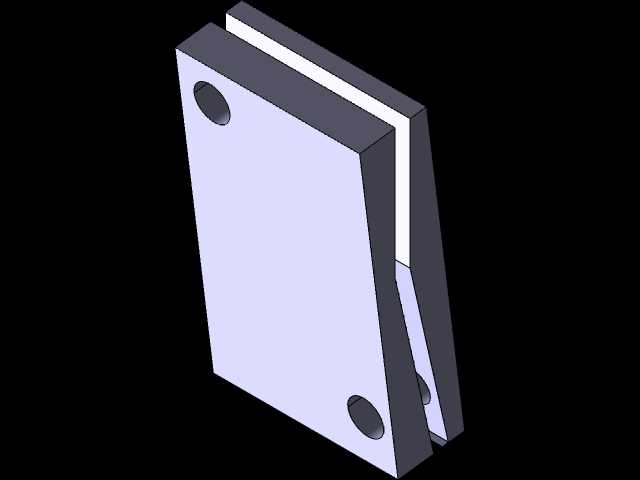

这套锻模结构是为CA6140普通车床配套的机加工工装类部件,整体采用左右对称的两块厚板拼合构型,两块模体之间预留出均匀的楔形通槽,槽体从上端平直段向下逐渐收窄,下端形成斜向开合的夹持间隙,主要用于车床加工场景下对轴类、盘类坯料或者锻造工序中的工件进行定位夹持,也可作为小型锻压工位的成型模座使用。从结构布局来看,两块模体均采用矩形厚板加工而成,板件边角做了规整的直角处理,每块模体的对角位置分别开设了贯通的圆形安装孔,上端孔位靠近模体顶部边角,下端孔位靠近模体底部边角,四个安装孔的轴线均垂直于模体的大平面,装配时可以直接穿过锁紧螺栓,将两片模体固定在车床的中拖板工位或者锻压设备的工作台上,安装孔的孔径预留了足够的螺栓穿装间隙,
现场装配时可以根据工位的实际定位偏差微调模体的相对位置,降低安装对位的难度。两片模体相对的内侧工作面,上段为平行的平直直面,下段加工出对称的斜度面,当两片模体通过螺栓逐步锁紧时,下端的楔形间隙会同步收窄,放入间隙内的工件会被两侧斜面同步压紧,这种楔形夹持的结构不需要额外制作复杂的锁紧机构,依靠螺栓的预紧力就能实现很大的夹持摩擦力,针对车床加工中承受径向切削力的工件,夹持稳定性远优于普通平口钳的单点夹持结构。在实际车间应用场景里,这类锻模工装常布置在CA6140车床的加工工位旁,针对批量加工的异形坯料,不需要反复调整三爪卡盘的卡爪位置,直接将坯料放入两片模体的楔形间隙内,拧紧对角的锁紧螺栓就能完成工件固定,尤其适合小型锻件的切边、
端面车削、钻孔工序使用,拆装工件的动作只需要松紧两颗螺栓,工位操作的辅助时间可以大幅缩短。模体的外侧大平面均为平整的加工面,安装时可以直接贴靠设备工作台的定位基准面,不需要额外加工适配垫块,模体的整体厚度尺寸经过冗余设计,长期承受锻压冲击或者切削振动时不会出现板面变形,上下两处安装孔的孔位间距经过匹配设计,既可以适配CA6140车床工作台的标准T型槽间距,也可以直接固定在小型压力机的工作模座上,跨设备适配性较强。从建模的结构细节来看,两片模体的合模面预留了合理的间隙余量,平直段的间隙可以容纳工件的定位基准边,斜段的楔角角度选取在自锁区间内,当锁紧螺栓施加预紧力后,即使设备运行产生振动,楔形夹持结构也不会自行松脱,
不需要额外加装防松配件。模体上所有的孔口位置都做了隐含的倒角工艺处理,实际加工时孔口倒角可以去除钻孔产生的毛刺,装配螺栓时也能起到导向作用,避免螺栓穿装时刮伤螺纹。整个结构没有复杂的曲面或者异形特征,所有外形特征都以平面、圆柱孔为主,生产加工时可以直接采用厚钢板下料,经过铣削六面、钻孔、热处理淬硬几道工序就能完成成品,加工工艺性好,后期维护时如果内侧夹持斜面出现磨损,只需要拆下模体重新铣削斜面,再次调整两片模体的合模间隙就能重复使用,工装的使用寿命远高于整体式焊接夹具。在结构设计的思路上,没有采用常规夹具的燕尾槽、导轨滑动结构,而是用双板拼合的楔形结构实现夹持功能,零件数量少,不存在滑动配合面,车间多尘、多锻打氧化皮的环境下也不会出现配合面卡滞的问题,日常清理只需要擦掉合模面上的氧化皮碎屑即可,维护难度极低。模体的整体外轮廓尺寸适配CA6140车床的工作台安装边界,安装后不会超出拖板的运动行程,车刀走刀过程中不会和模体发生干涉,下端的斜槽开口朝向操作侧,工人取放工件时不需要探身到设备内侧,操作动线符合车间人机工程要求。针对锻造工序的使用场景,模体材料可以选用常用的模具钢,热处理后工作面硬度满足反复锻压冲击的要求,夹持不同规格的工件时,只需要在楔形间隙内搭配不同厚度的调整垫片,就可以适配一定尺寸范围内的坯料,不需要更换整套工装,大幅降低了多品种小批量加工场景下的工装制作成本。
- 全部评论(0)
- 模板大小: 3.4 MB
- 售价:5金币
- 下载次数: 5
- 系统要求: STEP / IGES
- 软件分类: 机床
