CA6140车床用弯臂锻造零件结构设计

　　该弯臂类锻造零件是CA6140普通车床传动系统中的核心受力连接件，主要承担车床进给机构与操作执行端之间的动力传递、动作换向功能，在车床日常操作中，操作人员扳动安装于该零件端部球头的操作手柄时，弯臂会将手部的扳动力矩通过另一端的连接轴传递到进给箱内部的滑移齿轮拨叉机构，实现车床进给量的档位切换、正反向进给动作的切换，是车床操作机构中直接承受交变操作载荷的关键零件。从实际使用场景来看，该零件安装在CA6140车床进给箱的外侧操作位，一端的圆柱轴头与进给箱箱体上的安装衬套做间隙配合，可绕轴孔轴线做定角度摆动，另一端的球头结构用于安装防滑操作手柄套，中间的弯臂段根据车床箱体外部的安装空间做了适配性的弧度设计，避开进给箱外部的凸起结构、

　　润滑油管走线位置，保证扳动过程中不会与周边零部件发生运动干涉。设计阶段首先要确定的是两端安装位的中心距，这个尺寸直接决定了操作手柄的扳动行程，中心距过大会导致操作行程过长，操作人员换挡时手臂移动幅度过大，操作便利性下降；中心距过小则会导致扳动手柄时需要施加更大的作用力，长时间操作容易产生疲劳，最终确定的中心距匹配CA6140车床原有操作机构的传动比，保证换挡时的操作力控制在15-25N的舒适区间，符合普通车床操作的人机工程要求。零件的外形采用变截面的弯臂结构，靠近两端安装轴头的位置截面尺寸更大，因为这两个位置是应力集中的关键区域，扳动过程中轴头与弯臂的过渡位置会承受最大的弯曲应力，锻造时通过加大过渡圆角、增加截面厚度来提升结构强度，

　　避免长期交变载荷下出现疲劳断裂；中间的臂身部分采用均匀过渡的椭圆截面，在保证整体抗弯强度的前提下尽可能减少零件的整体重量，降低操作时的惯性力，让换挡动作更干脆利落，不会因为零件自重过大出现档位脱开、卡滞的问题。两端的轴头端面都设计有定位销孔，一端的销孔用于和拨叉轴做周向固定，传递扭矩，另一端的销孔用于固定操作手柄，防止手柄在频繁扳动过程中出现松动、转动的问题；轴头与弯臂的过渡位置全部采用R3以上的锻造圆角，避免直角过渡造成的应力集中，同时也符合锻造工艺的成型要求，减少锻造过程中出现折叠、裂纹的缺陷概率。从安装边界来看，该零件安装后弯臂的摆动角度范围为0-35度，在整个摆动行程内，弯臂外侧与进给箱箱体的最小间隙保持在5mm以上，

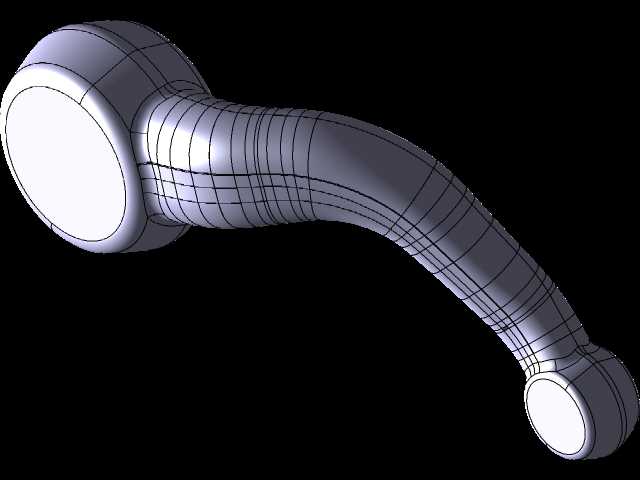

　　不会因为零件的制造误差、安装误差出现刮蹭箱体的问题；球头端的安装直径匹配通用的车床操作手柄套内孔尺寸，维修更换时可以直接适配市场上的通用配件，不需要单独定制手柄套，降低设备的后期维护成本。锻造毛坯采用模锻工艺成型，材料选用45号优质碳素结构钢，锻造后进行正火处理，细化晶粒，消除锻造内应力，之后再对两端轴头、定位销孔进行机加工，保证安装配合面的尺寸精度、表面粗糙度达到装配要求，加工完成后对整体进行发黑处理，提升零件的防锈能力，适配车床车间多切削液、多油污的使用环境。在实际建模过程中，先通过草绘确定两端轴头的中心位置、弯臂的中心轨迹线，再根据各截面的受力情况绘制不同位置的截面轮廓，通过扫掠命令生成弯臂的基础实体，之后对两端轴头、过渡圆角、销孔特征进行细化，整个建模过程完全遵循锻造零件的工艺要求，所有的拔模斜度、锻造圆角都符合实际模锻生产的工艺规范，模型可以直接用于后续的工艺分析、数控加工编程、装配干涉检查等工作环节，也可以作为车床配件维修测绘的参考模型使用。
