CA6140车床配套固定夹持工装结构

　　在普通卧式车床的金属切削加工场景里，这类固定结构承担着工件定位、加工过程载荷传递的核心作用，是CA6140这类通用车床完成轴类、盘类零件装夹加工不可或缺的配套部件。从实际加工工况来看，车床切削过程中会产生持续的径向切削力、断续切削带来的冲击载荷，还有主轴高速旋转带来的振动，这套固定结构的刚性设计直接决定了加工件的形位公差精度，尤其是在进行端面车削、外圆粗加工、切槽这类大进给量工序时，结构的抗形变能力会直接反映在工件的表面粗糙度与尺寸稳定性上。

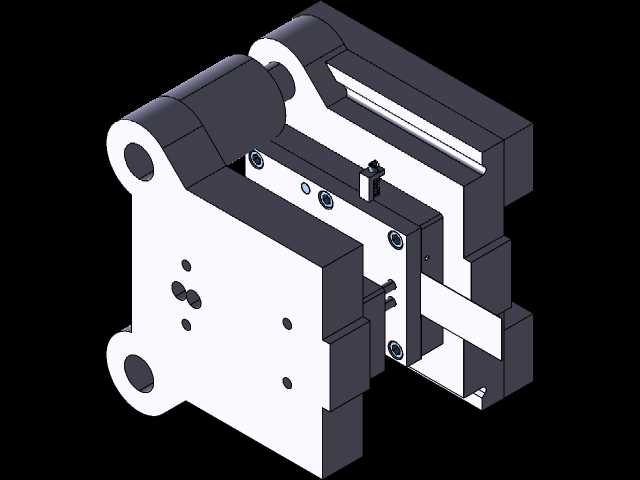

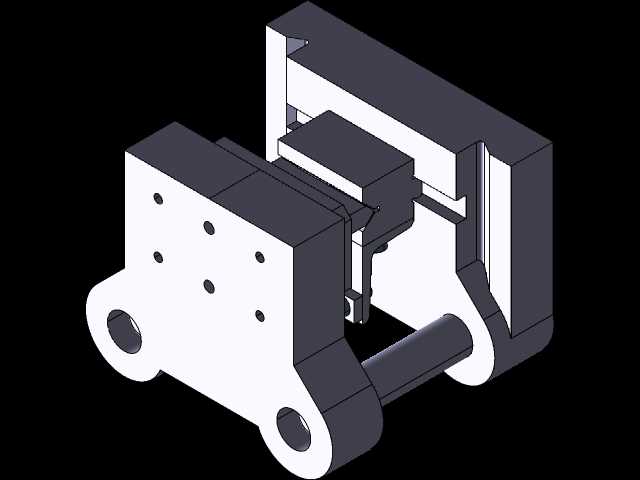

　　从结构设计逻辑来看，主体安装板采用了带多组定位孔的板式结构，六个均匀分布的螺栓过孔是按照CA6140车床中拖板的安装螺孔位置做的匹配设计，安装时可以直接通过内六角螺栓完成与拖板台面的刚性连接，不需要额外做转接板适配，降低了安装调试的辅助时间。板体下方的两个带衬套的铰接孔，是为了配合锁紧摆杆的转轴做的配套设计，衬套采用自润滑铜套材质，能够在频繁开合锁紧的工况下减少转轴磨损，延长整套结构的维护周期，避免长期使用后出现铰接间隙过大导致的装夹定位偏差。

　　结构中部的滑动锁紧模块采用了燕尾槽导向结构，这种导向形式的优势在于导向精度高、承载侧向力的能力强，相比直线导轨的导向形式，燕尾槽在切削液、金属切屑飞溅的车床加工环境里抗污染能力更强，不需要频繁清理导轨缝隙里的切屑就能保持顺畅的滑动动作，非常适合车床这类加工环境相对恶劣的工况。滑动块的锁紧端面做了锯齿形防滑纹理，在夹持毛坯件或者表面粗糙度较高的工件时，能够增大接触摩擦力，避免大切削力下工件出现移位打滑的问题。

　　从安装边界尺寸来看，整套结构的横向安装跨度完全适配CA6140车床中拖板的T型槽分布间距，纵向伸出长度不会超出拖板的最大行程范围，在主轴最大回转直径的限制范围内，不会出现加工过程中结构与卡盘、刀架发生运动干涉的问题。结构右侧的定位挡块是可更换式设计，针对不同长度的加工工件，可以更换不同厚度的挡块来调整定位基准位置，不需要对主体结构做二次加工，提升了整套工装的适配范围。

　　在功能特性上，这套固定结构除了完成常规的工件装夹定位，还兼顾了排屑设计，主体安装板的表面做了1.5度的倾斜角度，加工过程中掉落的金属切屑和切削液会顺着倾斜面自动滑落，不会堆积在结构的铰接位置和导向槽内，减少了日常清理的工作量。锁紧机构采用了偏心轮快速锁紧结构，相比螺栓压紧的装夹方式，工件装夹的辅助时间能够缩短60%以上，在批量零件加工场景下能够有效提升加工效率，同时偏心轮的锁紧行程做了限位设计，避免操作时锁紧力过大导致工件被夹变形，尤其是针对薄壁类零件的装夹，能够通过调整偏心轮的锁紧角度控制夹持力大小，减少装夹变形带来的加工误差。

　　从结构强度校核的角度来看，主体板件采用45号钢调质处理，硬度达到HB220-250，在承受最大1500N径向切削力的工况下，板体的最大形变量控制在0.02mm以内，完全满足普通车床IT7级加工精度的刚性要求。铰接位置的转轴采用40Cr材质淬火处理，表面硬度达到HRC45-50，能够承受长期反复的锁紧冲击载荷，不会出现转轴弯曲、磨损过快的问题。导向燕尾槽的配合间隙控制在0.01-0.02mm之间，既保证了滑动的顺畅性，又不会因为间隙过大导致装夹定位偏差。

　　在实际生产应用中，这类固定结构除了用于CA6140车床的常规工件装夹，还可以通过更换不同的夹持钳口，适配异形零件、不规则毛坯件的装夹需求，不需要更换整套工装，只需要更换前端的钳口配件就能完成不同类型工件的装夹，大幅降低了生产现场的工装储备成本。结构的所有连接螺栓都采用了防松设计，在主轴高速旋转带来的持续振动工况下，不会出现螺栓松动导致的结构移位问题，保障了加工过程的安全性与稳定性。
