CA6140车床主轴端防护帽壳体结构

　　该零件属于普通卧式车床主轴端部及传动区域的防护类壳体结构，外形呈包覆式曲面罩体，主要用于遮挡旋转部件、润滑区域或外露连接部位，避免切屑、冷却液、灰尘直接进入机构内部，同时也能降低操作人员误触运动件的风险。在CA6140这类常规车床中，主轴箱、挂轮、进给传动及端部连接件周围往往需要兼顾检修可达性与防护完整性，帽形罩壳正是围绕这些边界条件形成的结构件。

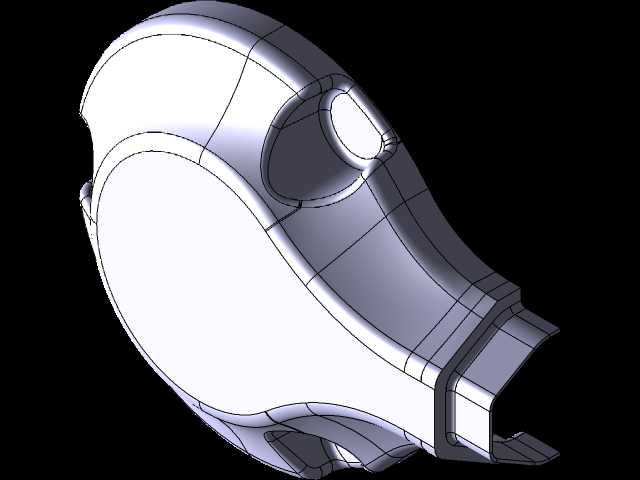

　　从模型形态看，零件主体采用大弧度流线型外轮廓，一侧形成较深的包覆腔，另一侧延伸出带开口和台阶的连接段。曲面并非单纯为外观服务，而是与内部被包容件的运动轨迹、检修空间以及外部床身轮廓相匹配。较大的圆弧面能够减少切屑堆积死角，便于加工后清理；侧面凸起的圆筒状结构对应轴套、观察孔或紧固件操作位，周围加厚区域可承担局部安装载荷；末端开口与折边结构则用于靠近相邻部件时形成限位、贴合或固定接口。

　　设计这类罩壳时，首先要确认被防护对象的最大回转半径。罩体内壁与旋转件之间必须保留稳定间隙，既不能在振动、热膨胀或装配偏差下发生擦碰，也不能因间隙过大削弱防护效果。对于靠近皮带、齿轮、轴端螺母的位置，需要按实际运动包络面逐段检查；模型中的深腔和侧向凸台，应理解为对局部突出部件的避让，而不是无依据的造型变化。壳体边缘的折线、翻边和局部凸缘，主要作用是提高薄板或铸件的刚性，并为螺钉、压板、定位销提供安装基础。

　　安装边界方面，帽体需要与床身、主轴箱端盖或相邻护板形成连续防护。开口端的平直段和阶梯面应贴合固定基面，配合螺栓孔、卡扣或压板实现可拆卸连接；圆弧外缘则要与周围护罩保持合理搭接，防止切屑从拼缝飞入。若该件采用铸造工艺，壁厚应尽量均匀，曲面转折处设置圆角过渡，避免厚大断面造成缩松；若采用钣金焊接，则需关注展开可行性、折弯回弹以及焊接后变形对安装面平面度的影响。三维结构中明显的加强棱和收边，可提高罩壳在机床振动环境下的固有频率，减少薄板件共振噪声。

　　实际使用场景中，车床长期承受车削冲击、冷却液飞溅和金属切屑冲刷，防护帽不能只按静态遮盖处理。靠近切削区的表面应保持顺滑，避免形成容易挂住带状切屑的尖槽；需要频繁调整或润滑的部位，应在对应位置保留可拆装空间，不能因罩壳整体包覆而增加维护难度。侧面筒状凸台若对应检查口，可配合端盖实现封闭与开启；若对应轴类穿出，则需进一步考虑油封、毛毡或间隙密封，防止润滑油外泄和污物进入。

　　从结构建模角度看，该零件适合采用曲面骨架与实体加厚结合的方式完成。先依据内部部件包络、外部安装面和人机检修范围建立主控制曲面，再对安装边、凸台、孔位和过渡圆角进行实体化处理。建模过程中应持续核对装配关系：罩体内腔不能与轴、螺母、齿轮等运动件干涉，外壁不能与刀架、拖板或操作者常用工具路径冲突；固定孔位要与基座孔系一致，拆卸方向上不应被相邻零件阻挡。对于承受轻微碰撞的外凸区域，可通过局部加厚、增设加强筋或提高圆角半径来改善抗变形能力。

　　该结构体现了机床防护件设计的典型思路：在有限空间内同时完成安全隔离、污染防护、安装定位和维护避让。外形上的每一处曲面起伏，都应对应内部机构轮廓、外部装配关系或制造工艺要求。投入生产前，还需结合具体材料、壁厚、固定方式和密封要求进行工程图细化，重点标注安装面公差、孔位位置、边缘搭接尺寸以及关键内腔间隙，使三维模型能够直接服务于样机装配和现场验证。
