CA6140车床进给传动蜗杆轴结构设计

　　这款蜗杆轴是CA6140普通车床进给传动系统中的核心传动零件，主要承担进给箱到溜板箱之间的运动与扭矩传递任务，在车床车削螺纹、自动走刀的工况下，通过与蜗轮的啮合实现大减速比的运动传递，将主轴的旋转运动按固定传动比转化为刀架的直线进给运动，保证车削过程中进给量的精准控制，直接影响螺纹加工的螺距精度、外圆与端面车削的表面粗糙度与尺寸一致性。

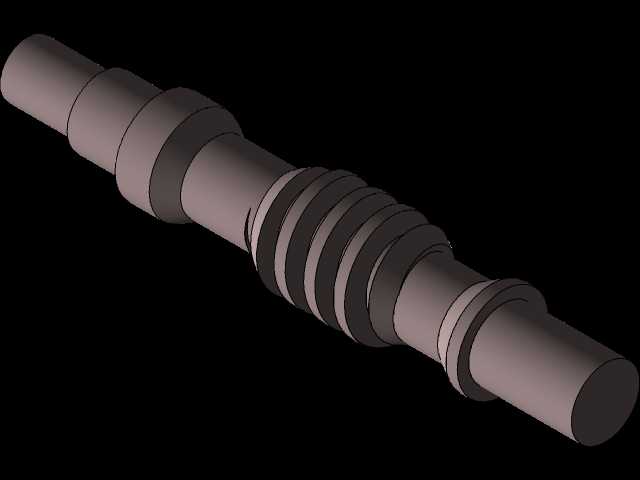

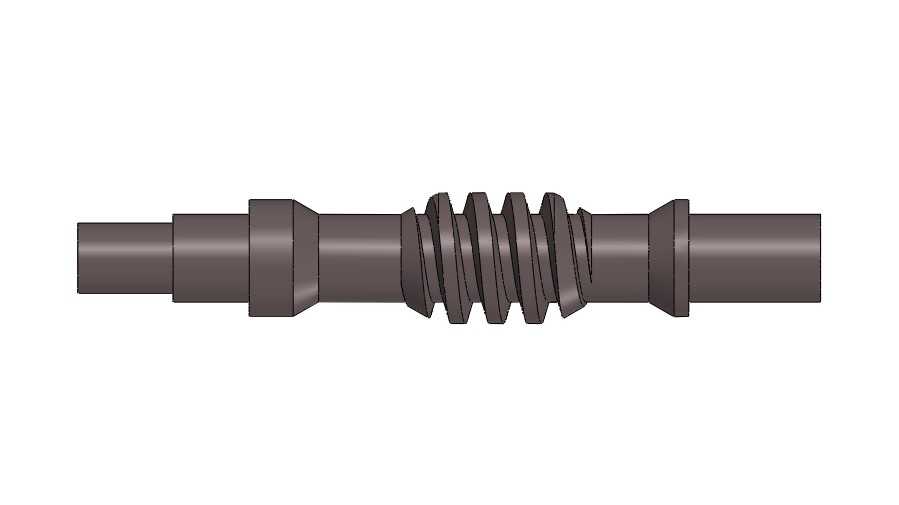

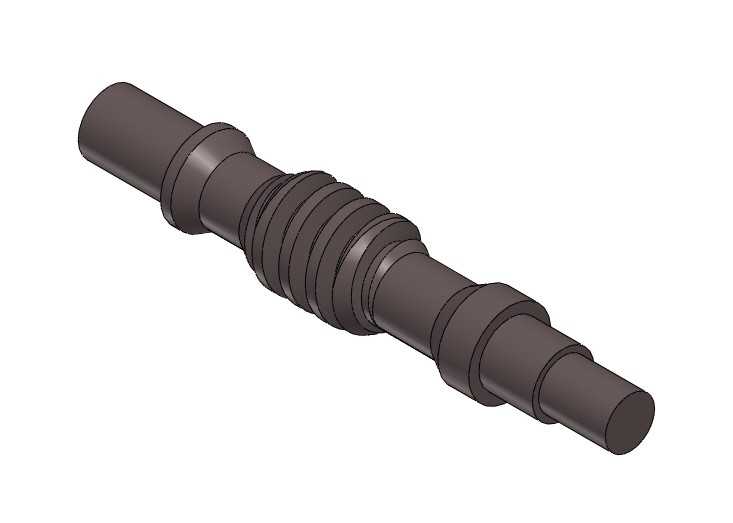

　　从结构设计来看，该轴采用阶梯轴布局，整体为同轴回转体结构，中间段为阿基米德蜗杆齿形段，是核心啮合工作部分，齿部参数匹配CA6140车床进给系统的传动比要求，齿面粗糙度与形位公差满足连续啮合的耐磨要求，避免长期使用后出现啮合间隙过大导致的进给窜动问题。蜗杆齿段两侧依次设置有轴肩定位结构，用于装配时对支撑轴承、隔套进行轴向定位，保证轴系装配后蜗杆与蜗轮的中心距偏差在允许范围内，避免出现偏载、卡滞、啮合噪音过大的问题。轴的两端为支撑轴颈，分别对应进给箱箱体上的两个轴承安装位，轴颈尺寸与深沟球轴承或圆锥滚子轴承的内孔配合公差选取过渡配合，保证支撑刚性的同时便于装配拆卸，轴端预留有挡圈槽或螺纹段，用于安装轴端挡圈或圆螺母，实现轴承内圈的轴向锁紧，防止轴系在正反转切换过程中出现轴向窜动。

　　在实际应用场景中，该蜗杆轴长期处于中低速、中等载荷的工作环境，车床进行普通外圆车削时，蜗杆轴持续传递稳定扭矩，带动溜板箱实现匀速纵向或横向进给；车削螺纹时，蜗杆轴随主轴做同步定比传动，保证主轴每旋转一周，刀架进给距离等于待加工螺纹的导程，这就要求蜗杆的齿距累积误差、轴的同轴度公差控制在极小范围内，否则会出现螺纹螺距超差、乱牙等加工缺陷。设计过程中，轴的各段直径差按照装配顺序逐级变化，既满足零件从箱体一侧穿入装配的工艺性，又通过轴肩实现各装配件的精准定位，避免出现装配干涉；轴的过渡圆角处按照应力集中系数要求设置合理的圆角半径，防止车床频繁正反转、载荷冲击下出现轴的疲劳断裂问题。

　　安装边界方面，该轴的总长度匹配CA6140车床进给箱的内部安装空间，两端支撑轴颈的中心距与箱体轴承孔的中心距完全一致，蜗杆齿段的位置正对蜗轮安装位，装配后蜗杆的齿面中心与蜗轮的齿宽中心对齐，保证啮合接触斑点分布在齿面中部，接触面积符合机床传动件的精度要求。轴上未设置多余的工艺结构，所有退刀槽、越程槽的尺寸都满足磨削、车削加工的工艺要求，既保证加工可行性，又不会过度削弱轴的结构强度。日常设备维护中，该轴的支撑轴承需要定期加注润滑脂，蜗杆齿面需要保持润滑油膜，降低齿面磨损，延长零件使用寿命，当齿面磨损量超过啮合间隙允许值时，会导致进给运动出现爬行，直接影响加工表面质量，此时就需要更换该蜗杆轴并重新调整啮合间隙。
