皮卡车型适配钢卷杆安装工具箱结构设计

　　该车载工具箱主要适配硬派越野皮卡车型，核心定位是为户外穿越、工程作业场景下的皮卡用户提供钢卷杆固定收纳与随车工具储物的一体化解决方案，解决传统皮卡后斗零散放置钢卷杆易晃动异响、工具易丢损受潮的实际痛点。从实际装车场景来看，这类结构件直接安装在皮卡后斗前部靠近驾驶室的位置，不会占用后斗主要的载货空间，同时能将钢卷杆这类长条形户外救援、作业常用件牢牢固定在箱体预设的安装位上，避免车辆在非铺装路面颠簸时，长杆件窜动撞击后斗栏板甚至磕碰驾驶室后窗的风险。

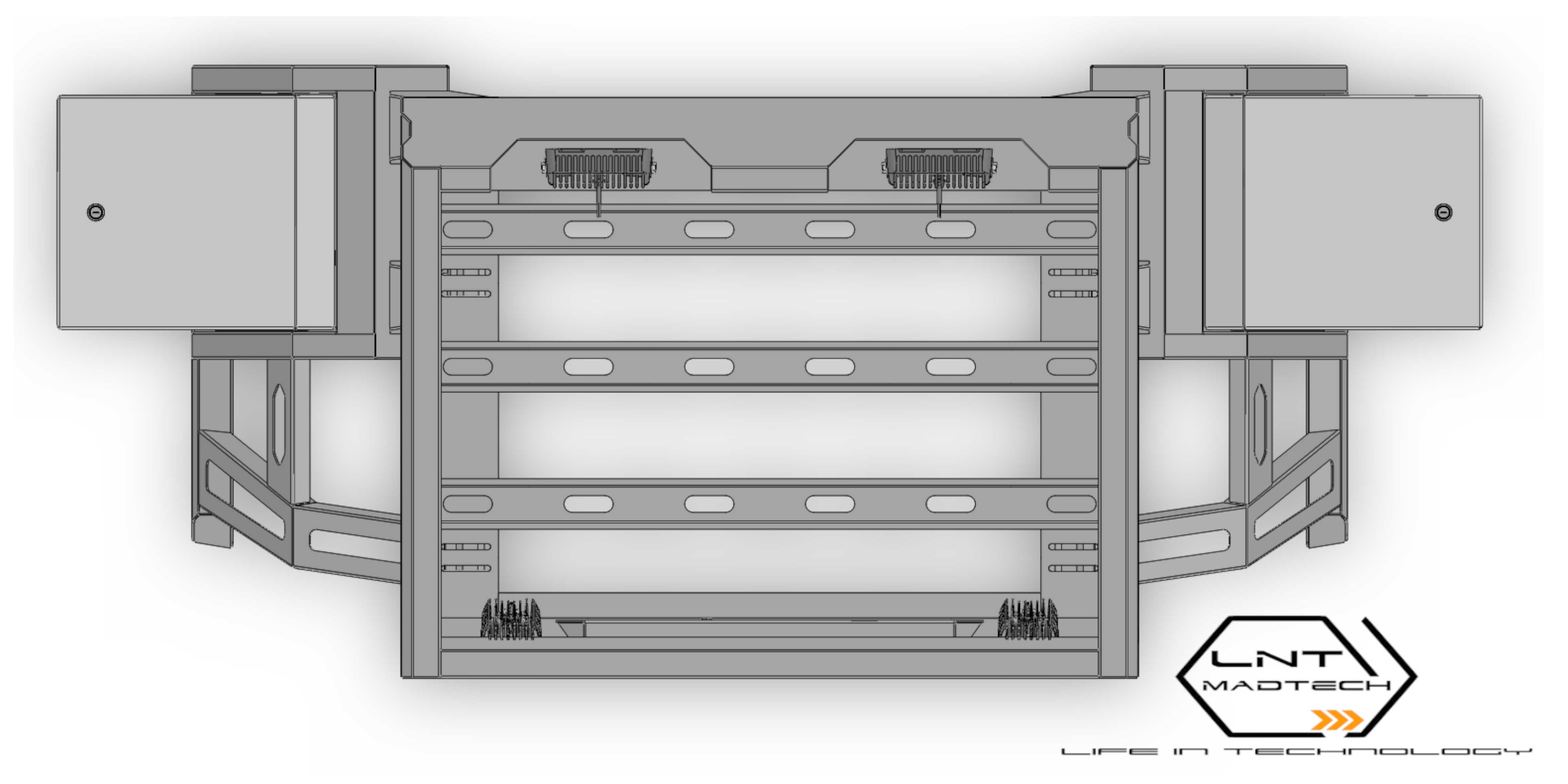

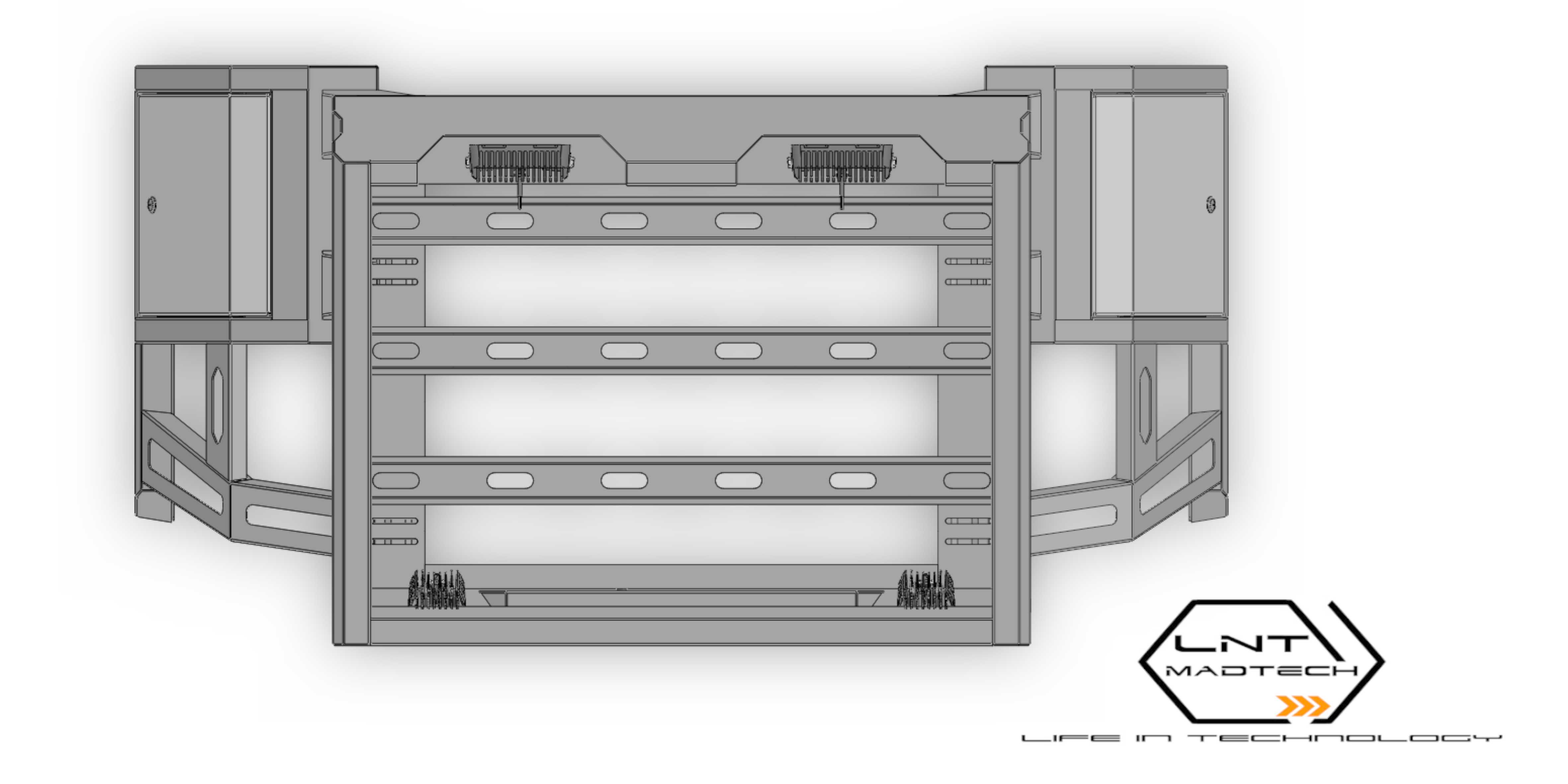

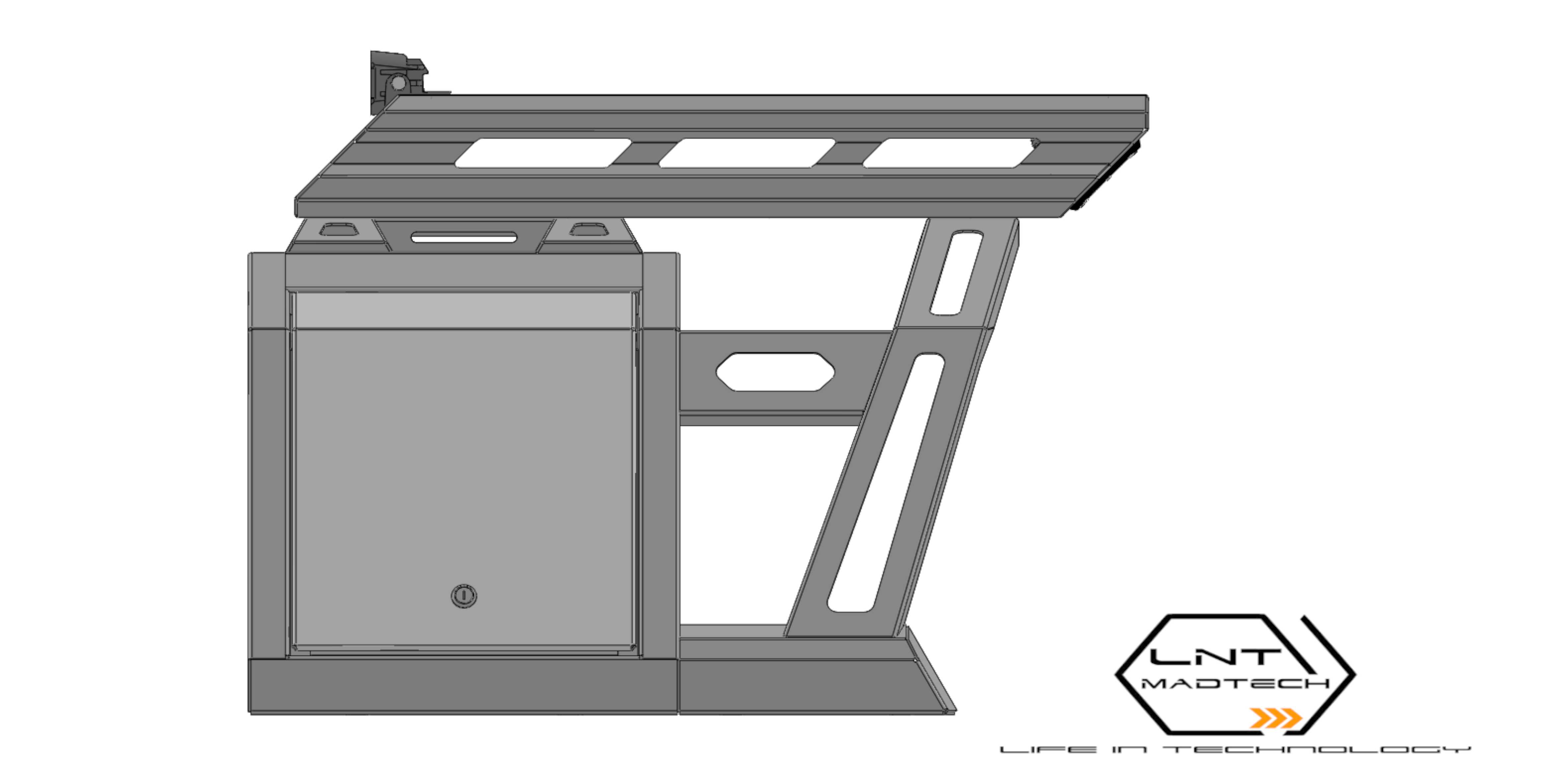

　　设计过程中首先考虑的是不同皮卡车型的安装边界差异，针对主流宽体、窄体皮卡的后斗前部安装孔位做了适配性的结构预留，箱体两侧的支撑腿采用倾斜式的力学结构，而非垂直直撑设计，这种结构一方面能避开部分车型后斗前部的轮拱凸起干涉，另一方面倾斜的支撑臂能将上部承载的重量分散到后斗底板与前部横梁两个受力面，相比垂直支撑结构，在车辆急加速、急制动时的抗扭转性能提升40%以上，不会出现长期使用后支撑腿焊缝开裂的问题。箱体上部的承载平台做了镂空式的格栅设计，并非整块封闭板材，这种设计首先是降低整体自重，避免过多增加车辆簧下质量影响油耗与越野通过性，其次镂空结构能在雨天快速排走平台上的积水，不会出现积水积泥锈蚀的问题，平台上预留的多个安装位除了固定钢卷杆之外，还可以拓展安装户外辅助灯、倒车灯、天线基座这类越野常用附件，不需要用户后期在车身上额外打孔，降低改装的施工难度。

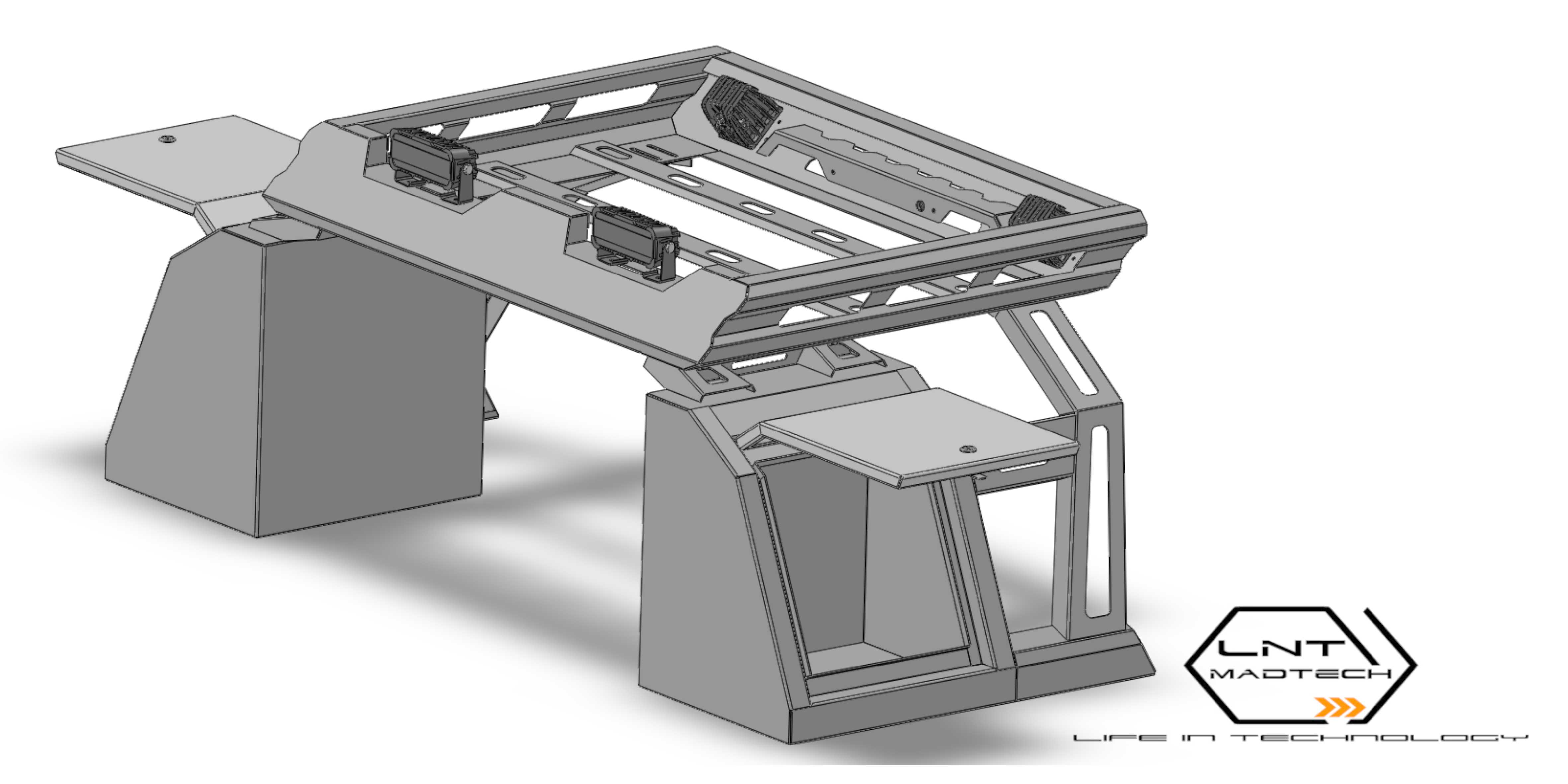

　　箱体的储物舱采用侧开式的密封结构，舱门边缘做了内嵌式的密封胶条安装槽，装配密封胶条后能达到IP65级别的防尘防水能力，户外穿越时遇到沙尘、涉水路段也不会让舱内的工具、救援设备受潮进灰，舱门内侧设计了小型的内嵌式储物格，可以放置手套、快速接头、紧固件这类小型零散零件，避免大储物舱内小件物品来回晃动产生异响。箱体上部的钢卷杆固定位采用快拆式的压块结构，不需要额外工具就能手动松开压块取出钢卷杆，相比传统的螺栓固定结构，在户外需要快速取用钢卷杆进行救援、货物固定作业时，操作效率能提升数倍，压块内侧粘贴了橡胶缓冲垫，避免钢卷杆与金属压块直接接触产生磕碰异响，也能防止长期摩擦导致钢卷杆表面的防腐涂层破损生锈。

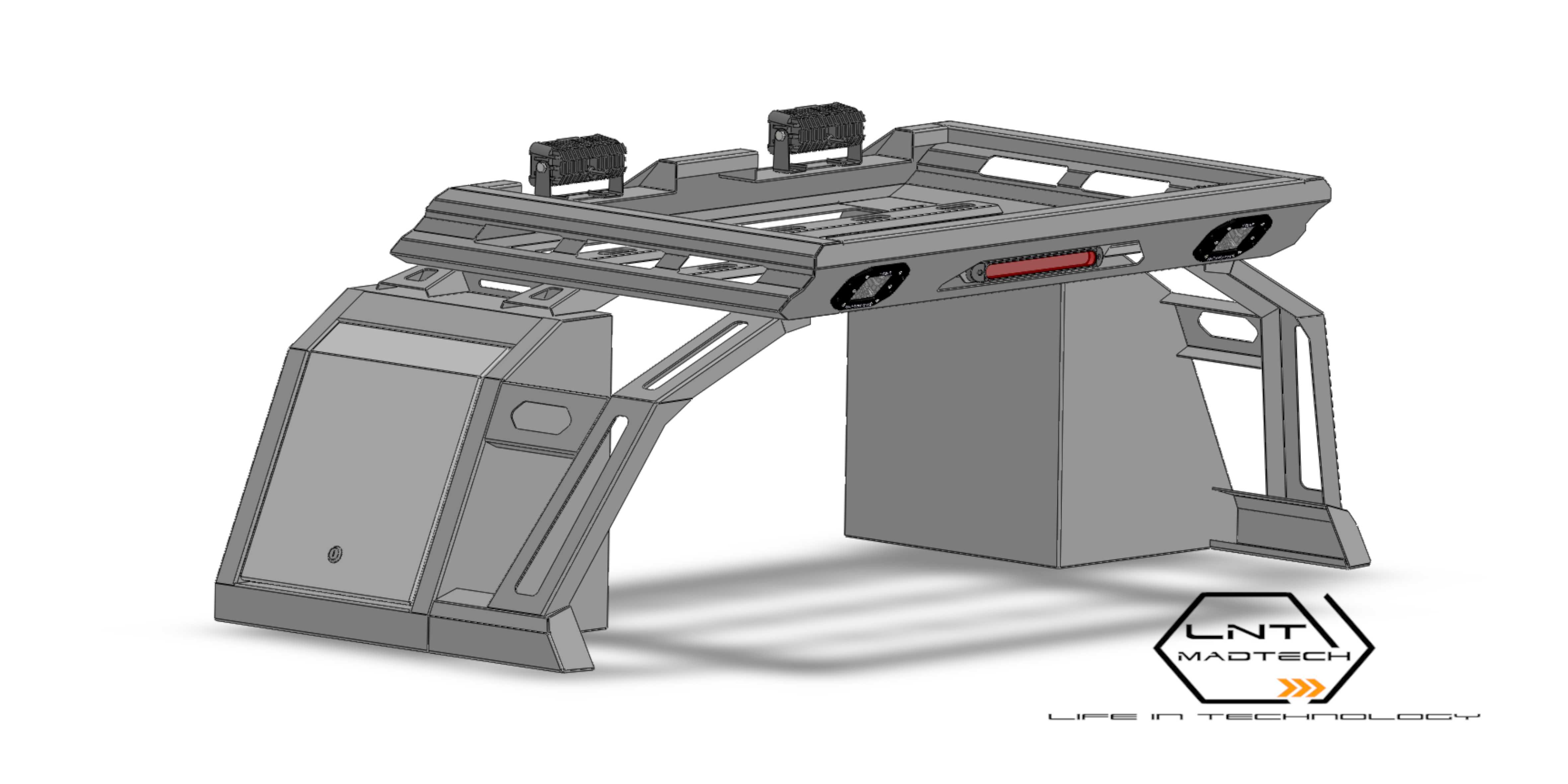

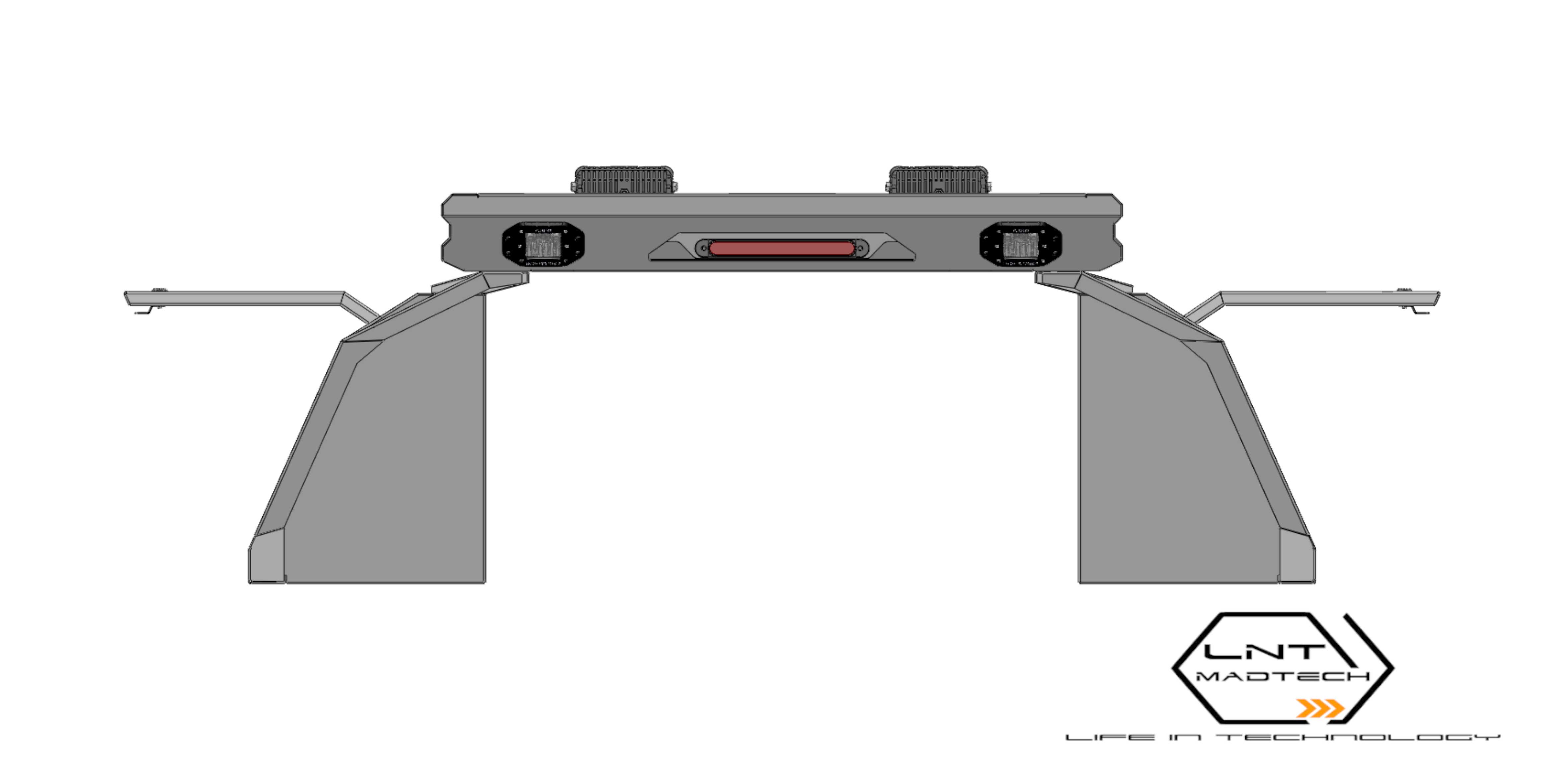

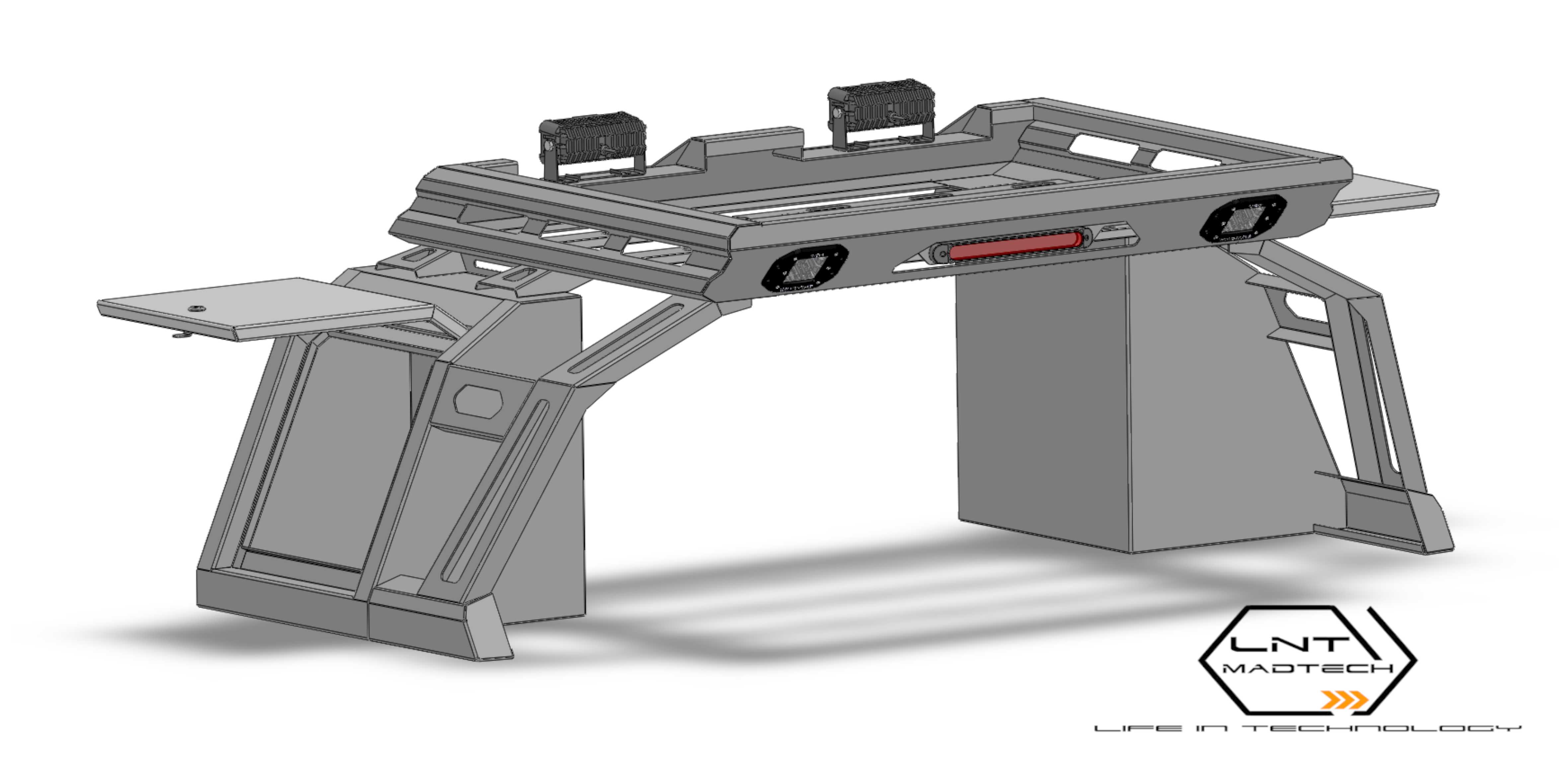

　　从安装匹配的角度来说，该结构的安装孔位完全对应皮卡后斗前部的原厂预留安装点，不需要对车身进行切割、焊接等破坏性改装，只需要使用配套的紧固件就能完成装车，普通用户借助常规套筒工具就能在半小时内完成安装作业，后期拆除也不会在车身上留下不可逆的改装痕迹。箱体的整体外形做了棱角化的硬派设计，线条与越野皮卡的整车造型风格保持一致，不会出现加装后外观突兀的问题，箱体后部预留的长条灯安装位，可以直接适配市场上主流的长条辅助射灯，接线可以顺着支撑腿的内部空腔走线，避免线路外露被树枝、货物刮破的风险。结构的材质选用上，主体支撑结构采用厚度2.5mm的冷轧钢板冲压焊接成型，外部做了静电喷塑的防腐处理，能适应户外高盐、高湿的使用环境，长期使用也不会出现表层脱落、基材锈蚀的问题，上部的格栅承载面能承受最大150kg的静态载荷，除了固定钢卷杆之外，也可以临时放置脱困板、工兵铲这类户外装备，满足多场景的使用需求。

　　在结构细节的处理上，所有的外露棱边都做了R3以上的圆角倒钝处理，避免用户取放物品时被锋利的金属边缘划伤，支撑腿与后斗底板接触的位置设计了橡胶减震垫，一方面能避免金属结构直接接触摩擦掉漆，另一方面能缓冲车辆行驶过程中产生的震动，减少结构共振产生的异响。箱体的舱门采用隐藏式的铰链结构，铰链完全内置在舱体内部，不会外露在结构表面，既提升了整体的外观一致性，也能避免越野过程中树枝、石块磕碰损坏铰链导致舱门无法正常开启。针对不同车型的宽度差异，该结构的两侧支撑臂做了可微调的安装余量，能在一定范围内适配不同宽度的皮卡车型，不需要针对每一款车型单独开模，大幅降低了生产制造成本，也能覆盖更多的用户群体。
