皮卡货箱专用钢卷杆防护捡拾结构

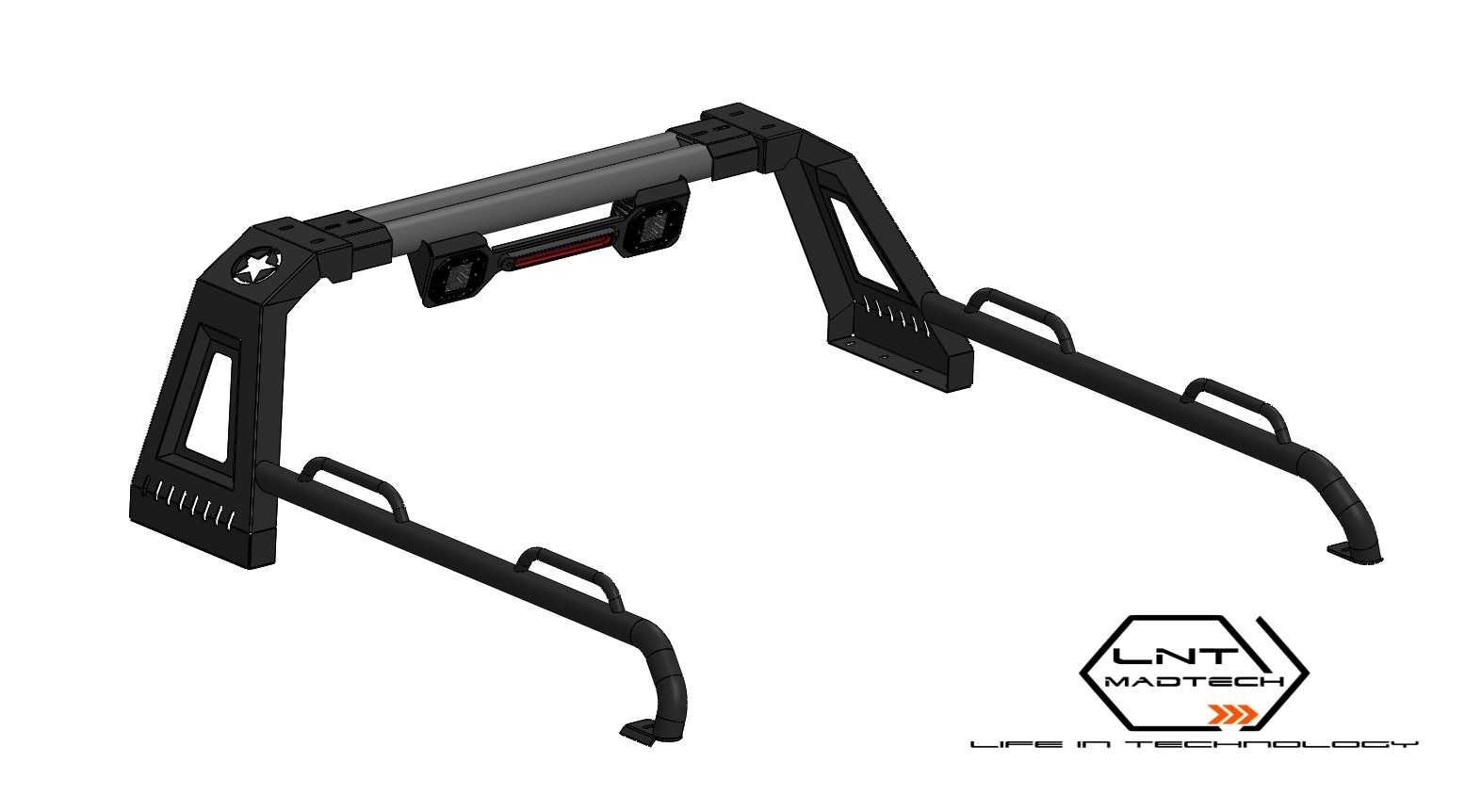

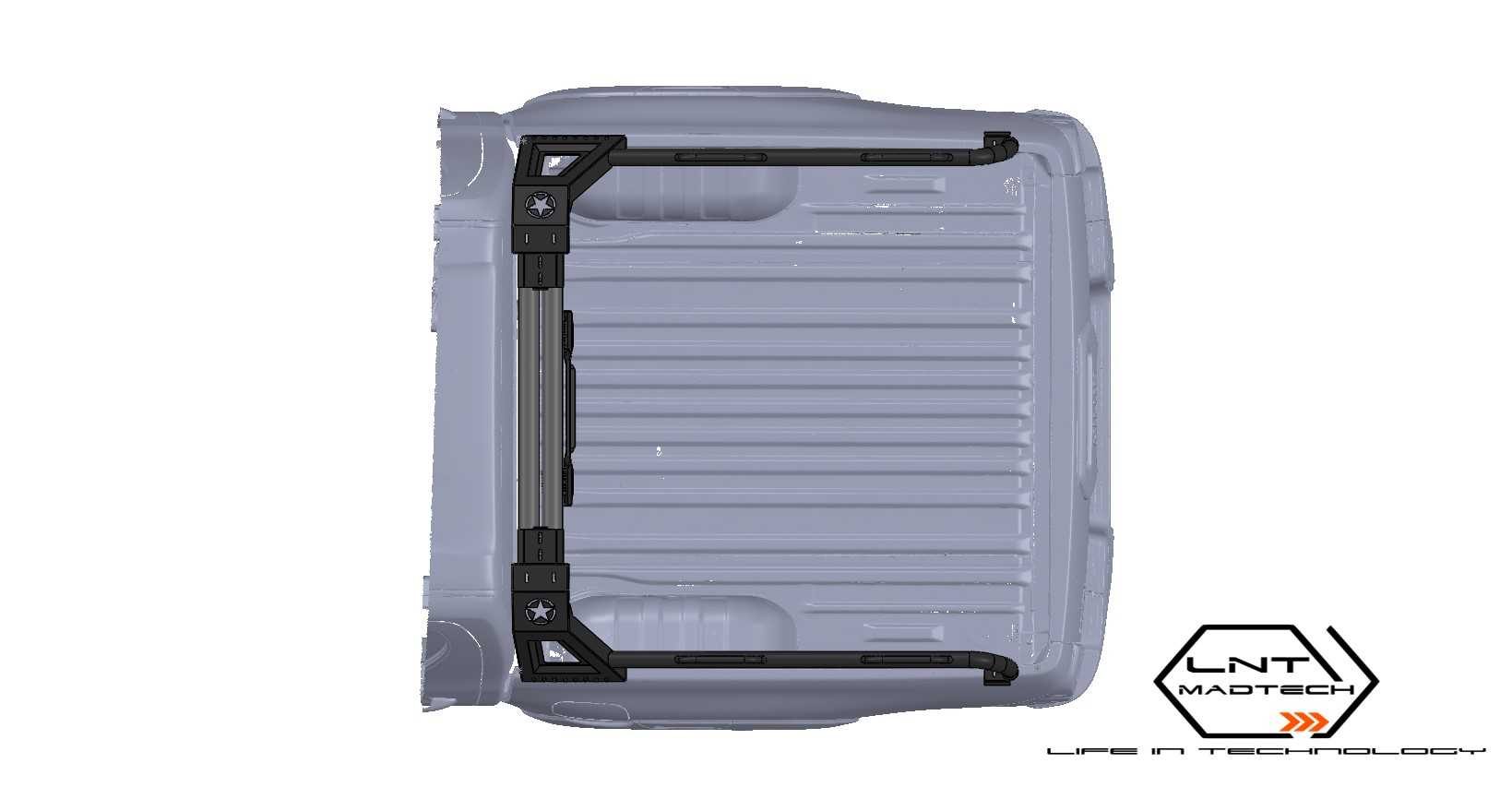

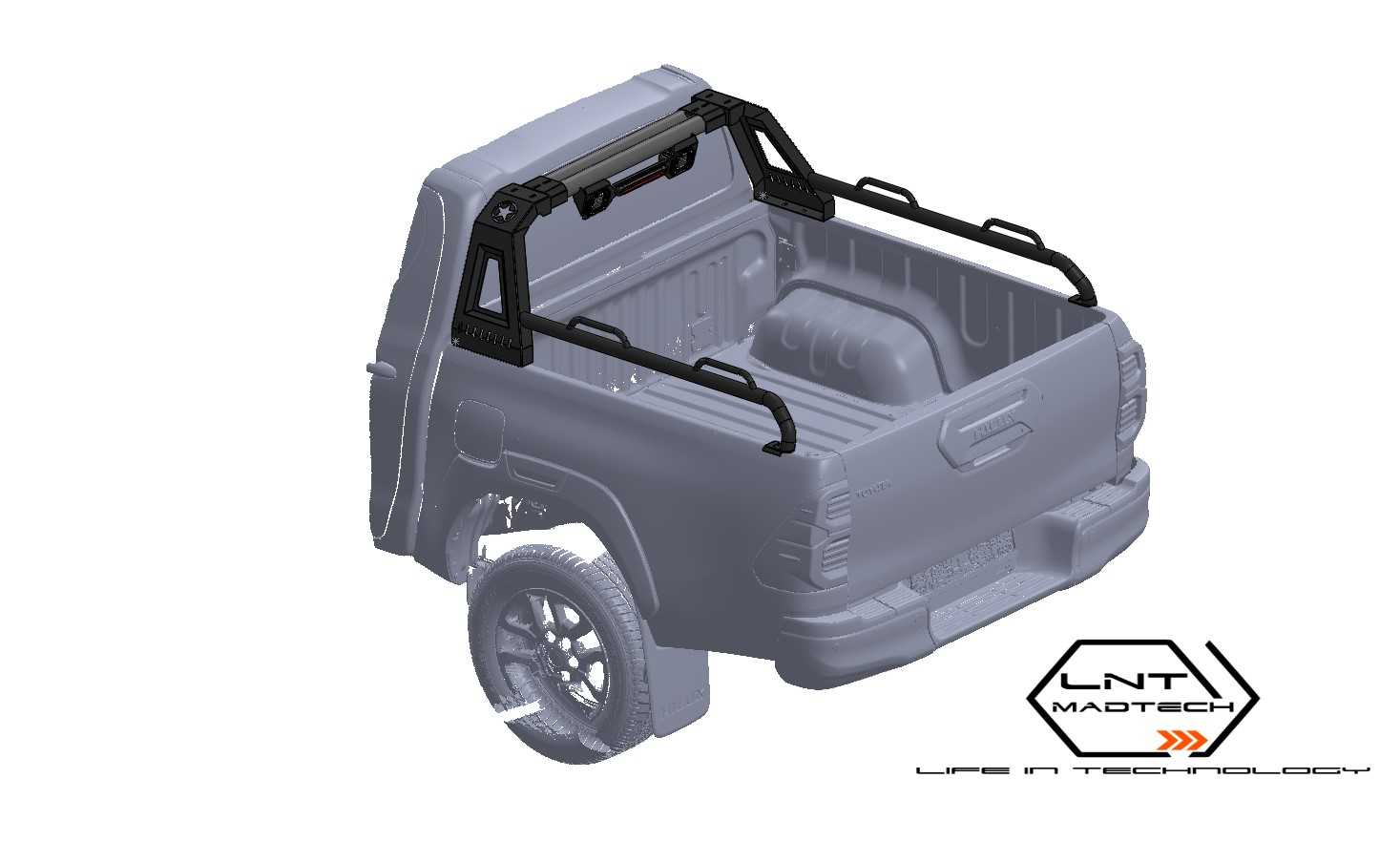

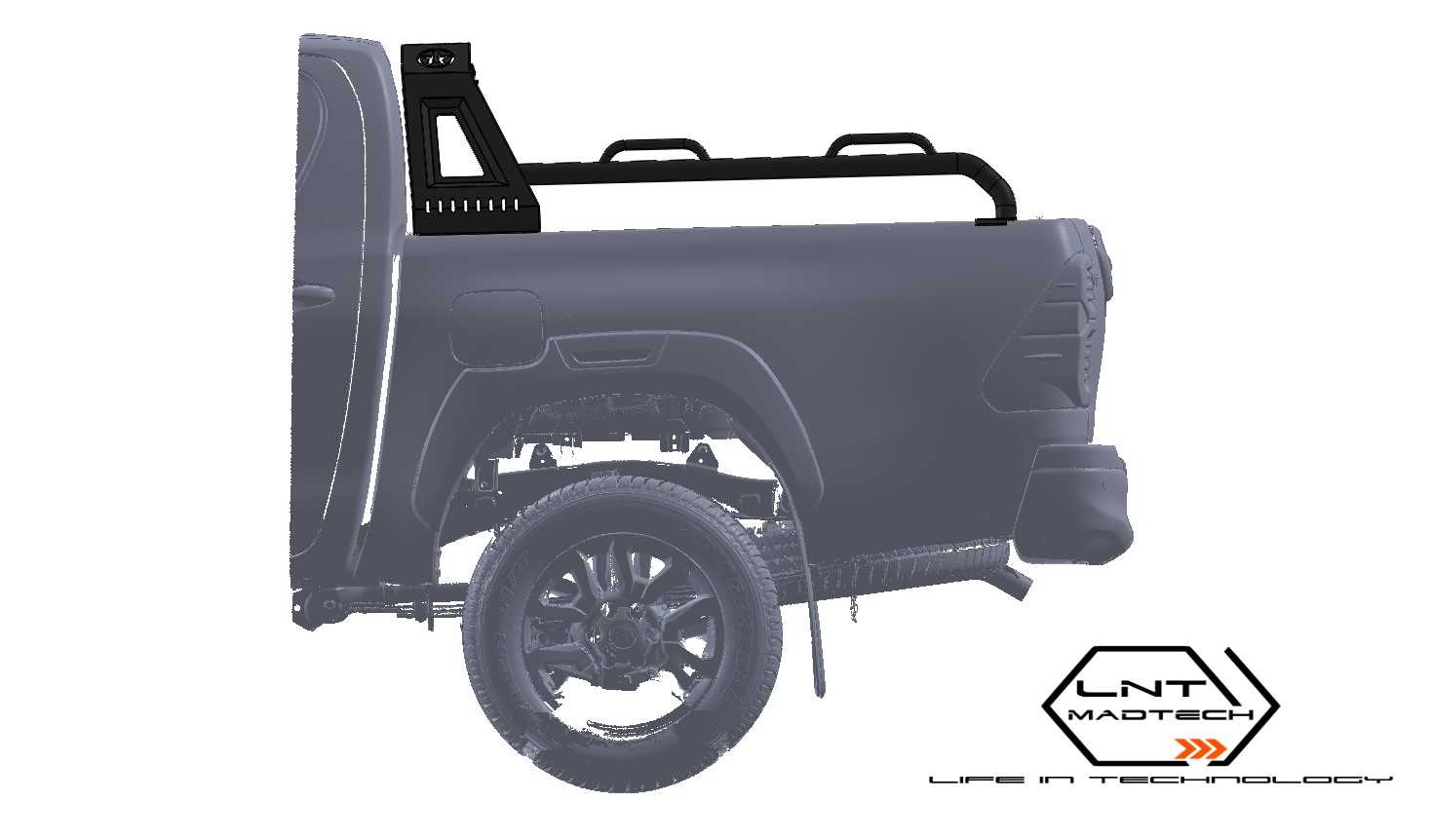

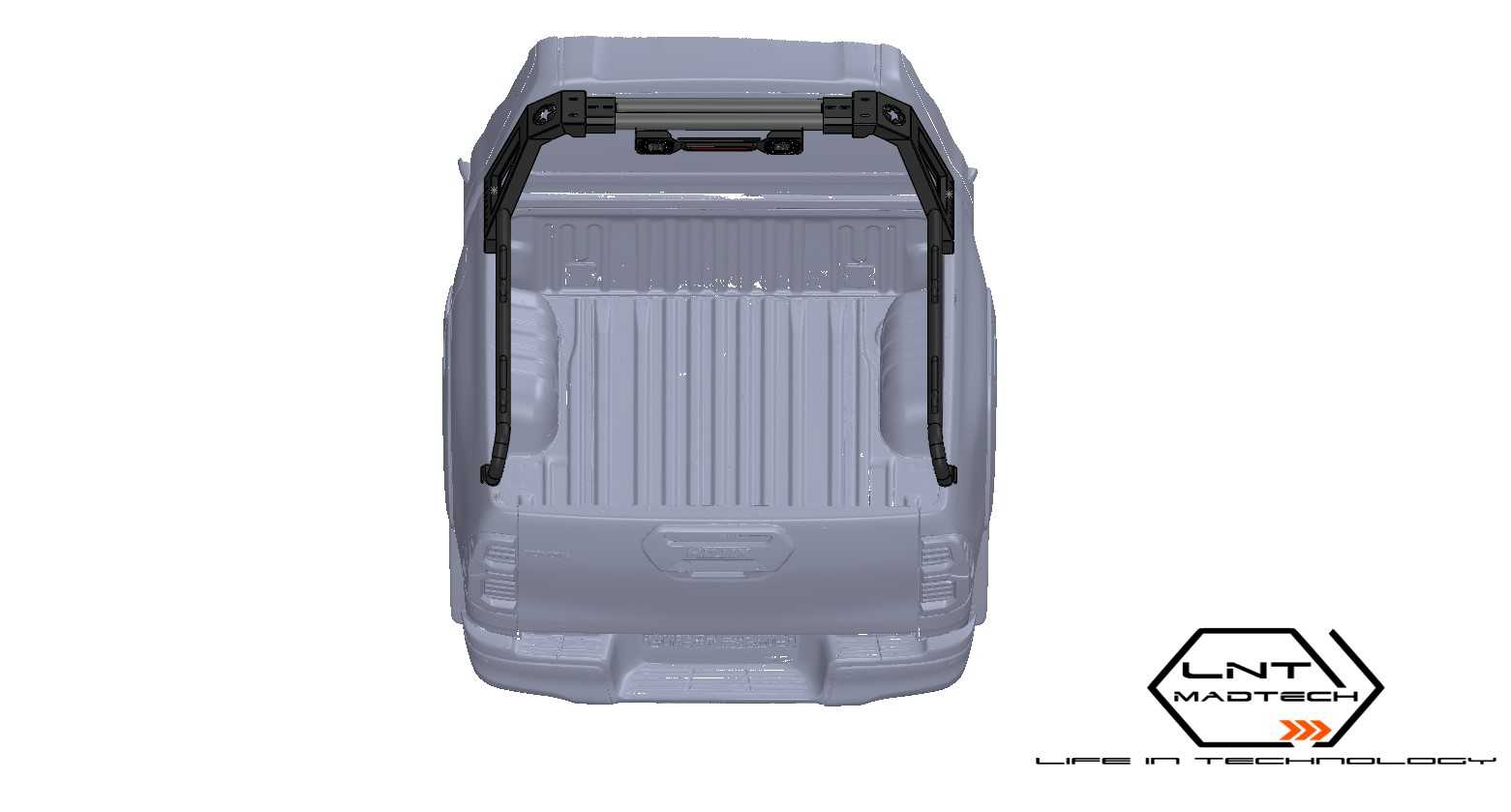

　　这套结构主要面向皮卡车型的后货箱使用场景，针对日常装载零散物料、户外越野穿越时货箱内物品易移位、易滚落的痛点设计，核心作用是在货箱前部形成刚性防护边界，同时兼顾小件物品的捡拾限位，避免急加速、急制动或者非铺装路面颠簸时，货箱内的工具、补给物资、零散配件向前撞击驾驶室后围，也能防止小件物品从货箱前端缝隙掉落。从结构布局来看，整套部件采用分体式框架设计，主体支撑立柱贴合货箱前侧轮拱上方的安装点位，不需要对货箱本体做破坏性切割，安装点位完全匹配对应车型的货箱原厂预留孔位，横向延伸的护栏杆沿着货箱侧帮上沿布置，既不会占用货箱内部的有效装载宽度，也不会影响货箱尾门的正常开合，护栏杆的高度控制在货箱侧帮上沿以上120mm范围内，

　　不会遮挡驾驶员通过内后视镜观察车后路况的视野，也不会对后挡风玻璃的升降造成干涉。设计过程中优先考虑了不同皮卡车型的安装适配性，针对不同货箱宽度的车型，支撑立柱的安装角度、横向护栏的连接段都做了模块化拆分，不同车型只需要更换对应长度的横向连接杆，就能完成适配，不需要重新开模制作主体支撑结构。支撑立柱的截面采用封闭矩形管结构，壁厚根据实际承载需求做了梯度设计，靠近安装底座的位置壁厚更大，能承受货箱内货物前移时的瞬时冲击力，上部的护栏杆采用圆管结构，边缘做了大圆弧过渡，没有尖锐的凸起棱角，避免人员在货箱内取放物品时被磕碰划伤。整套结构的表面处理采用户外级喷塑工艺，能适应砂石击打、雨水侵蚀、紫外线长期照射的户外使用环境，

　　不会出现短时间内锈蚀、掉漆的问题。从实际使用场景来看，这套结构除了基础的货物限位防护作用，还可以作为货箱拓展附件的安装基座，上部预留的通用安装槽位可以固定户外射灯、工兵铲固定架、救援绳挂点等越野常用附件，不需要额外在护栏上打孔，避免破坏结构的防腐层。在安装边界的把控上，设计时反复核对了对应车型的货箱钣金数据，所有安装固定点都选择在货箱的双层钣金加强位置，固定螺栓采用带防松胶的高强度螺栓，安装后不会因为长期颠簸出现松动、异响，整套结构的自重控制在合理范围内，不会给车辆后悬带来额外的负载负担，也不会超出车辆的公告尺寸要求，符合上路行驶的相关规范。针对日常使用中容易出现的小件物品掉落问题，护栏和货箱前围之间的间隙控制在20mm以内，

　　常规的扳手、螺丝刀、紧固件等小尺寸维修工具都不会从间隙处掉落到驾驶室后方的缝隙里，减少了捡拾小件物品时需要探身到缝隙里操作的麻烦，同时护栏的横向杆之间的间距经过反复验证，既不会因为间距过大失去限位作用，也不会因为间距过小影响后挡风玻璃的清洁操作，人员站在地面上就可以通过杆之间的间隙够到掉落在护栏前方的小物件，不需要爬到货箱内部操作。结构的受力分析阶段，针对货箱内100kg重量的货物以50km/h时速下的制动冲击力做了仿真验证，主体支撑结构的形变量控制在2mm以内，不会出现结构变形、断裂的问题，连接部位的应力集中位置都做了加强筋设计，分散局部应力，避免长期交变载荷下出现疲劳开裂的问题。
