皮卡货箱钢卷防滚固定支架结构

　　该结构面向皮卡货箱重载运输与越野改装场景，核心作用是在货箱上方建立侧向防护、货物限位和卷状物料承载框架。皮卡后斗在运输钢卷、管材、长杆件或越野装备时，单纯依靠货箱栏板无法限制高重心货物的横向摆动，急转、颠簸或坡道行驶时货物容易挤压尾门、侧栏，甚至影响整车重心。钢卷杆支架通过左右两侧立式框架和横向杆件，把货箱两侧的安装点连接成一个整体受力结构，使货物的侧向力、惯性力和捆绑预紧力能够分散到货箱本体的加强区域，而不是集中作用在薄板栏板上。

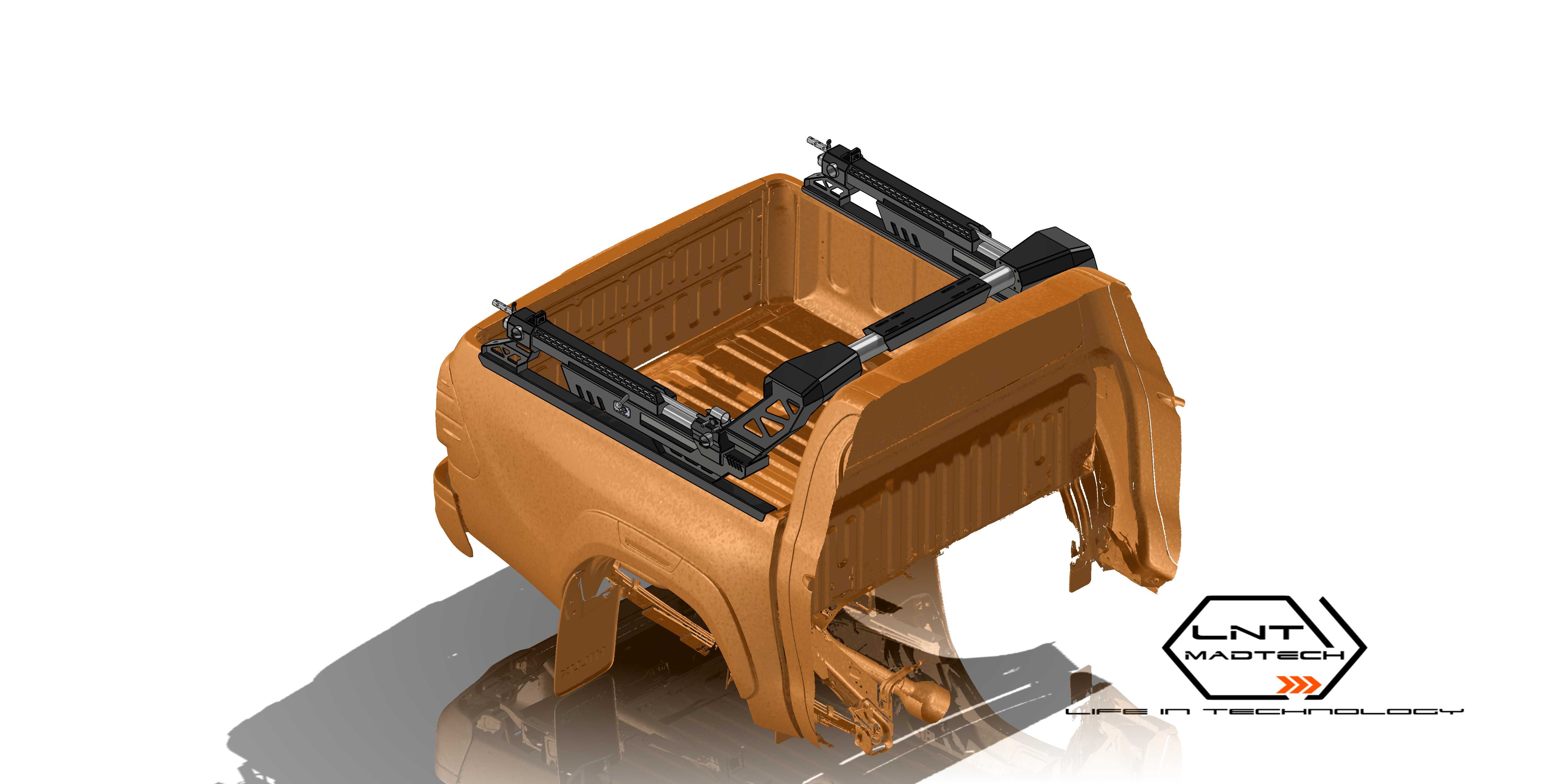

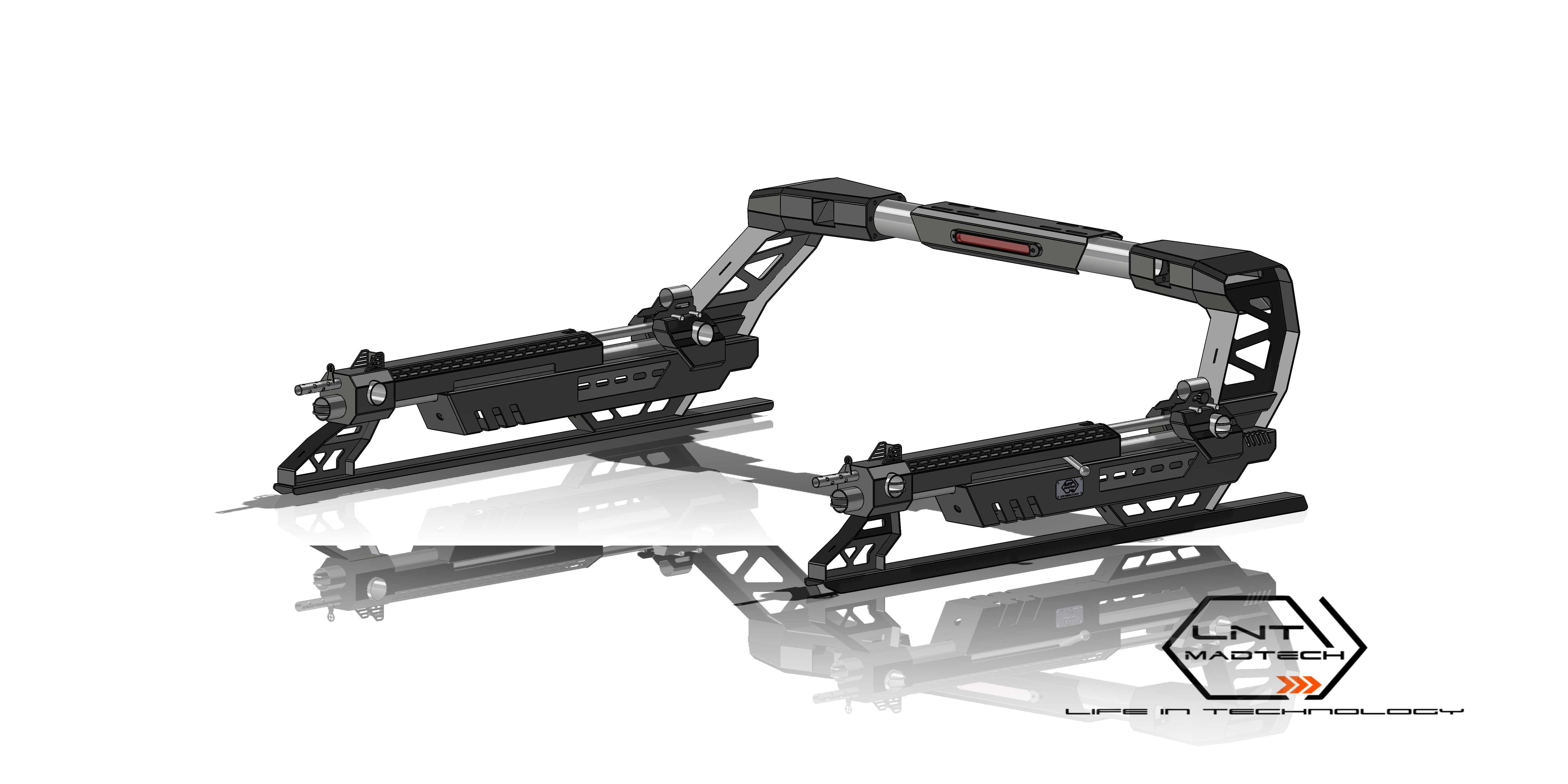

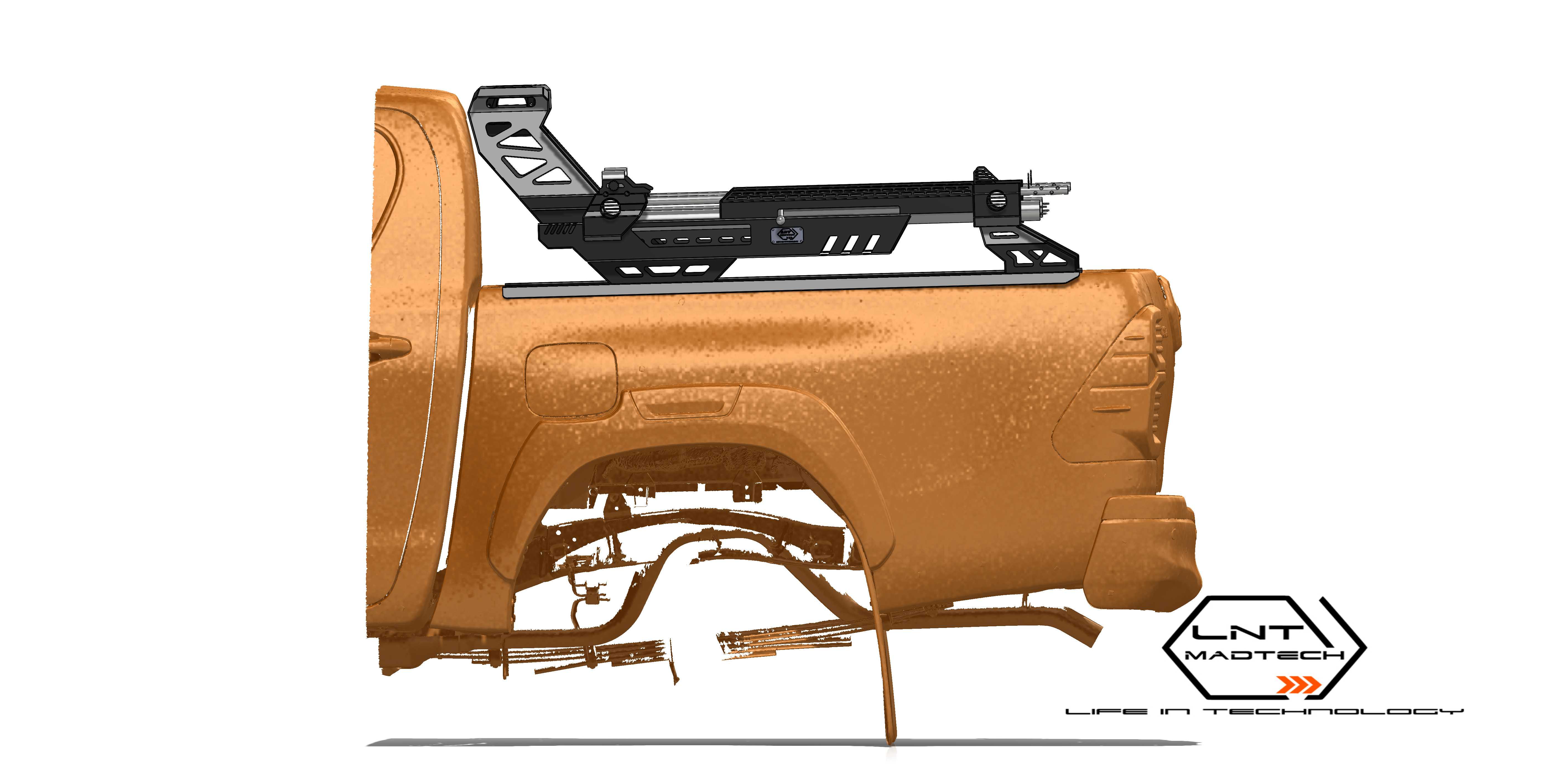

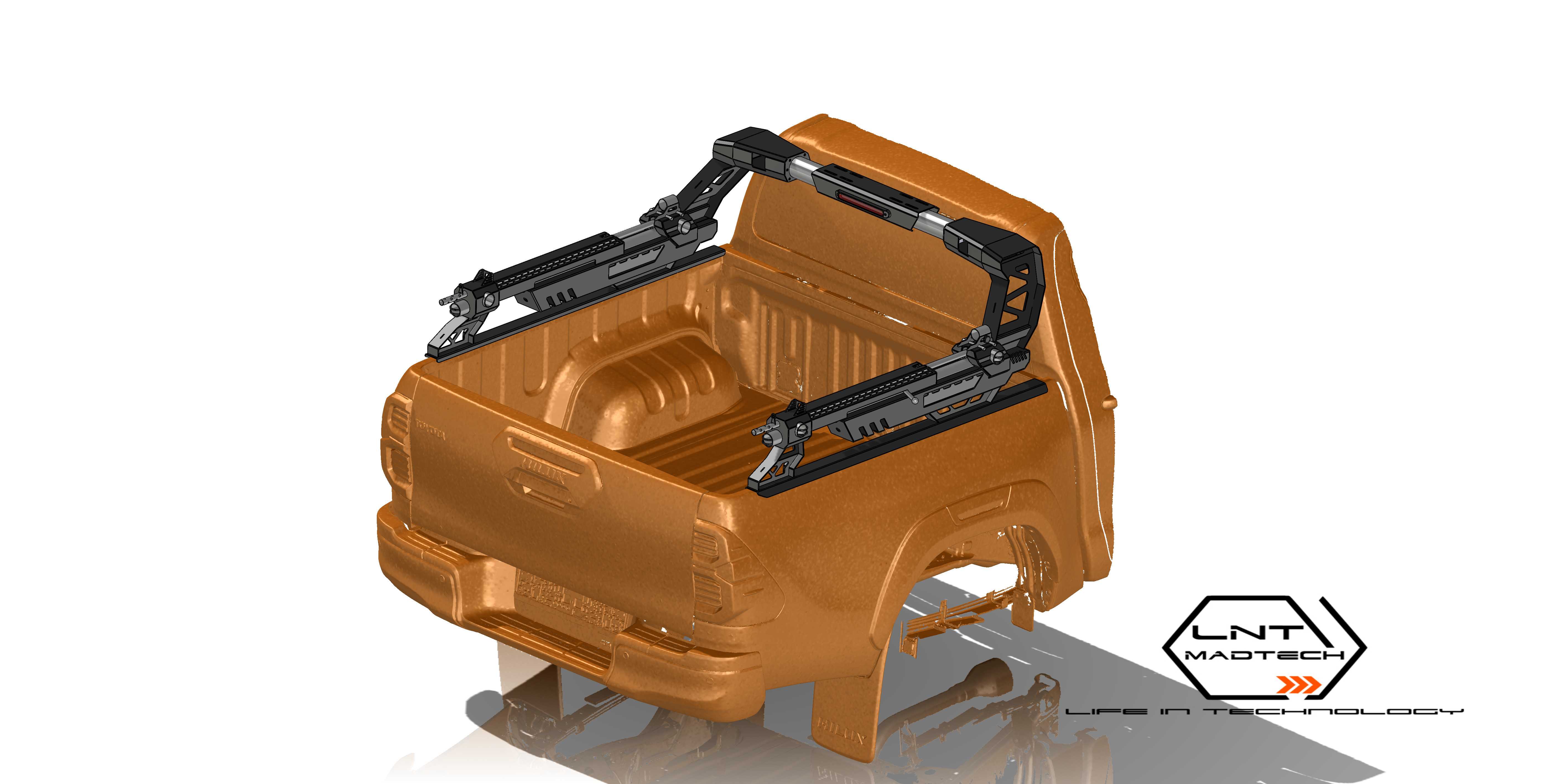

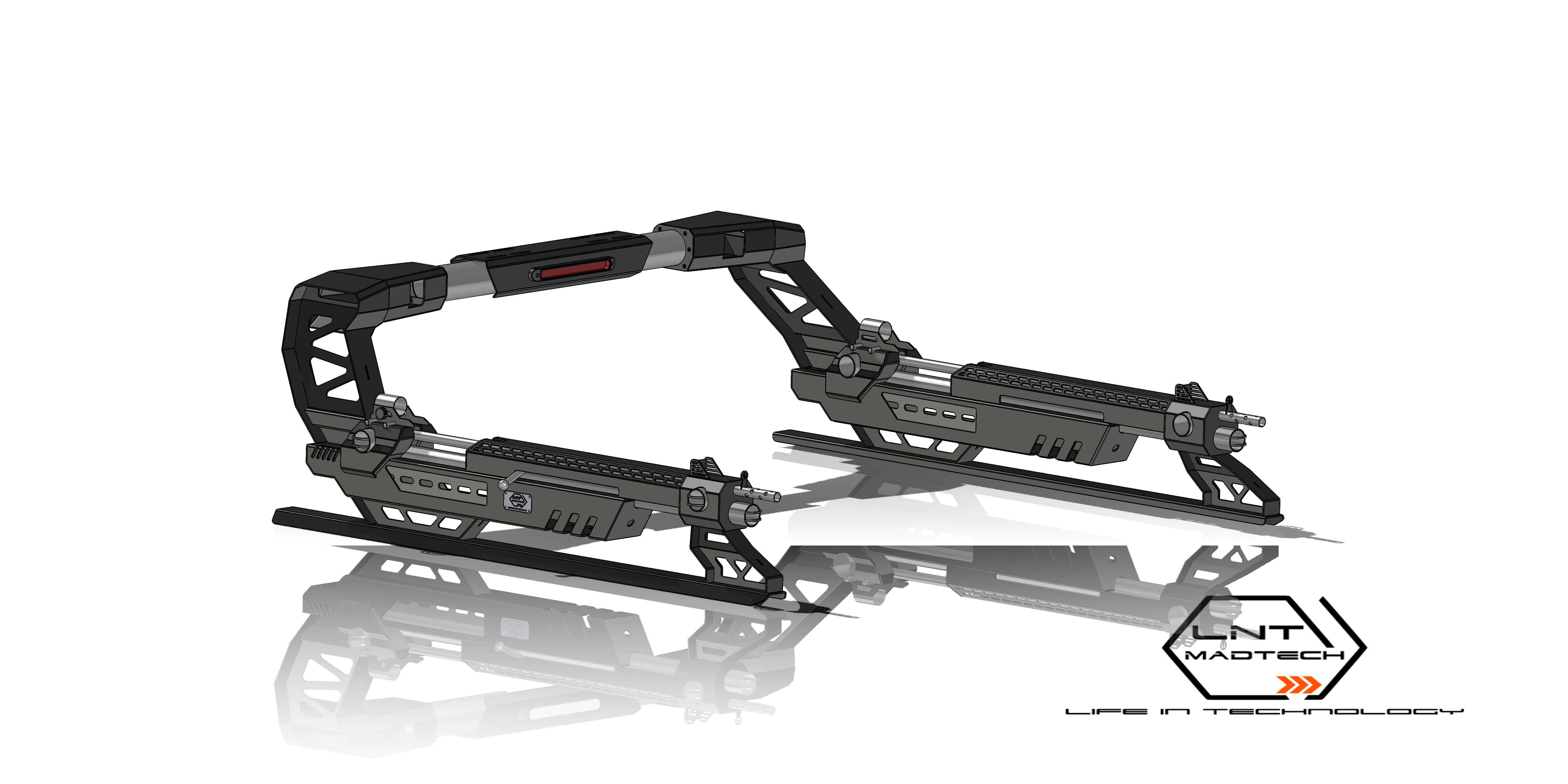

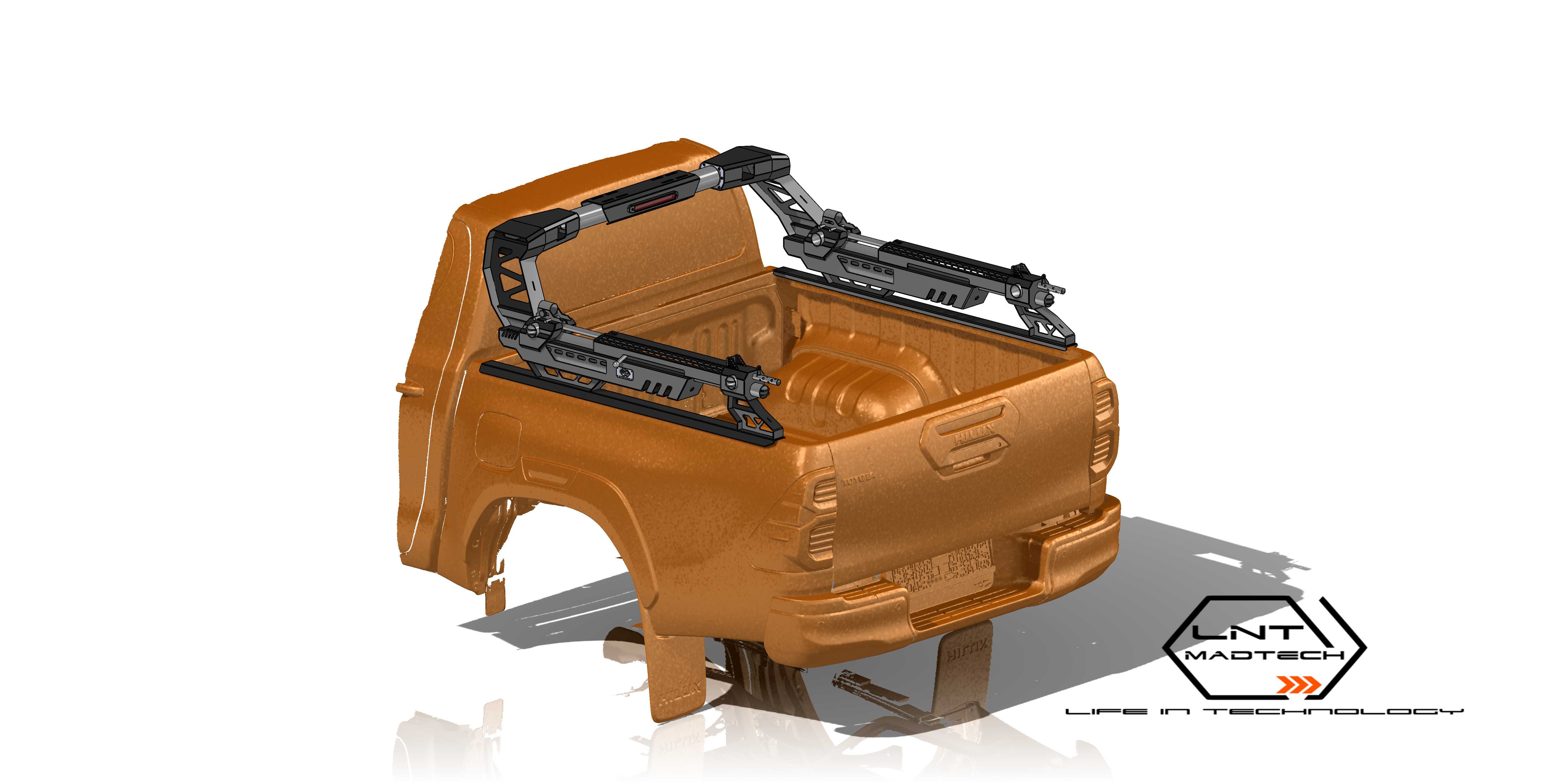

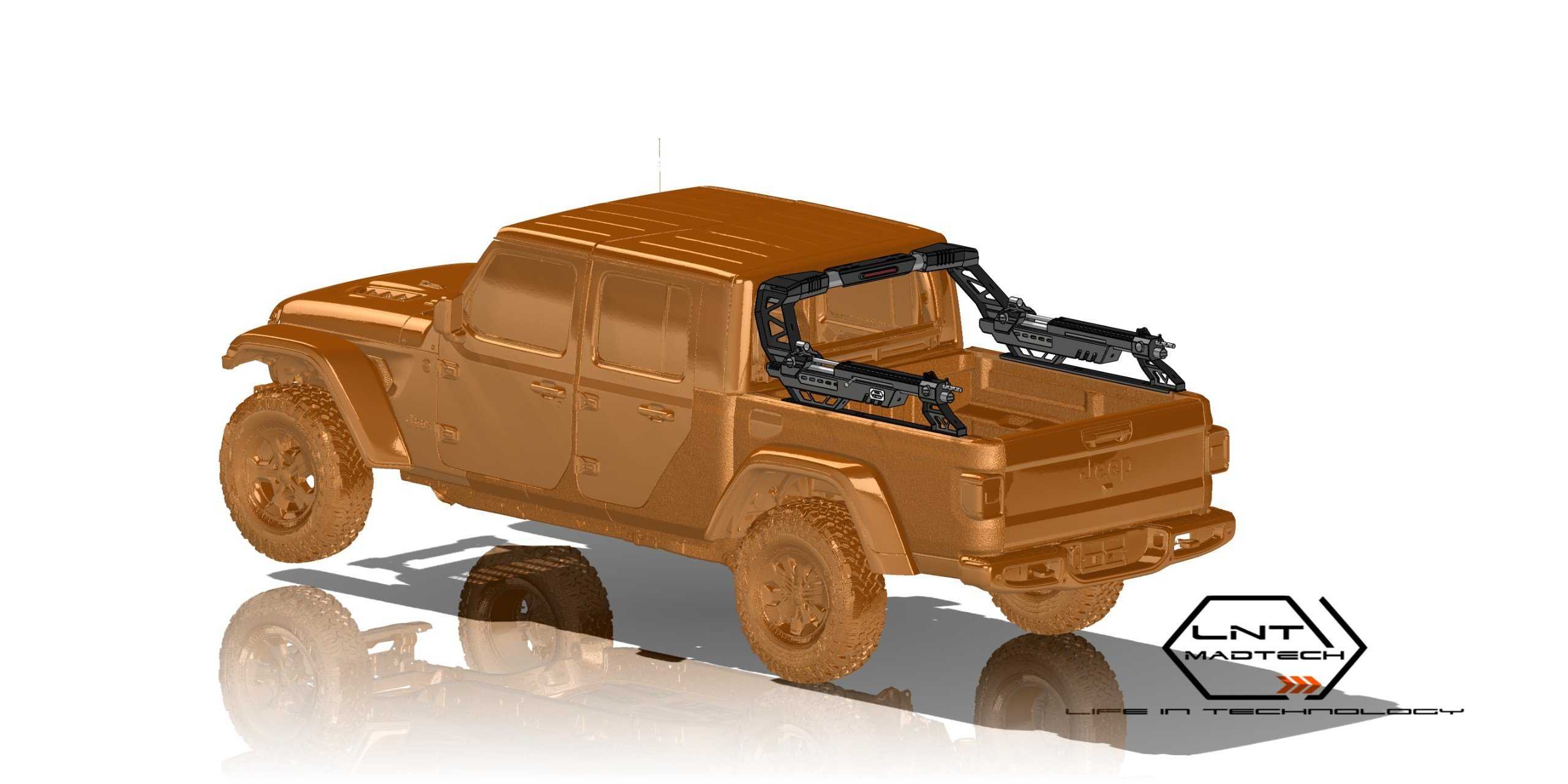

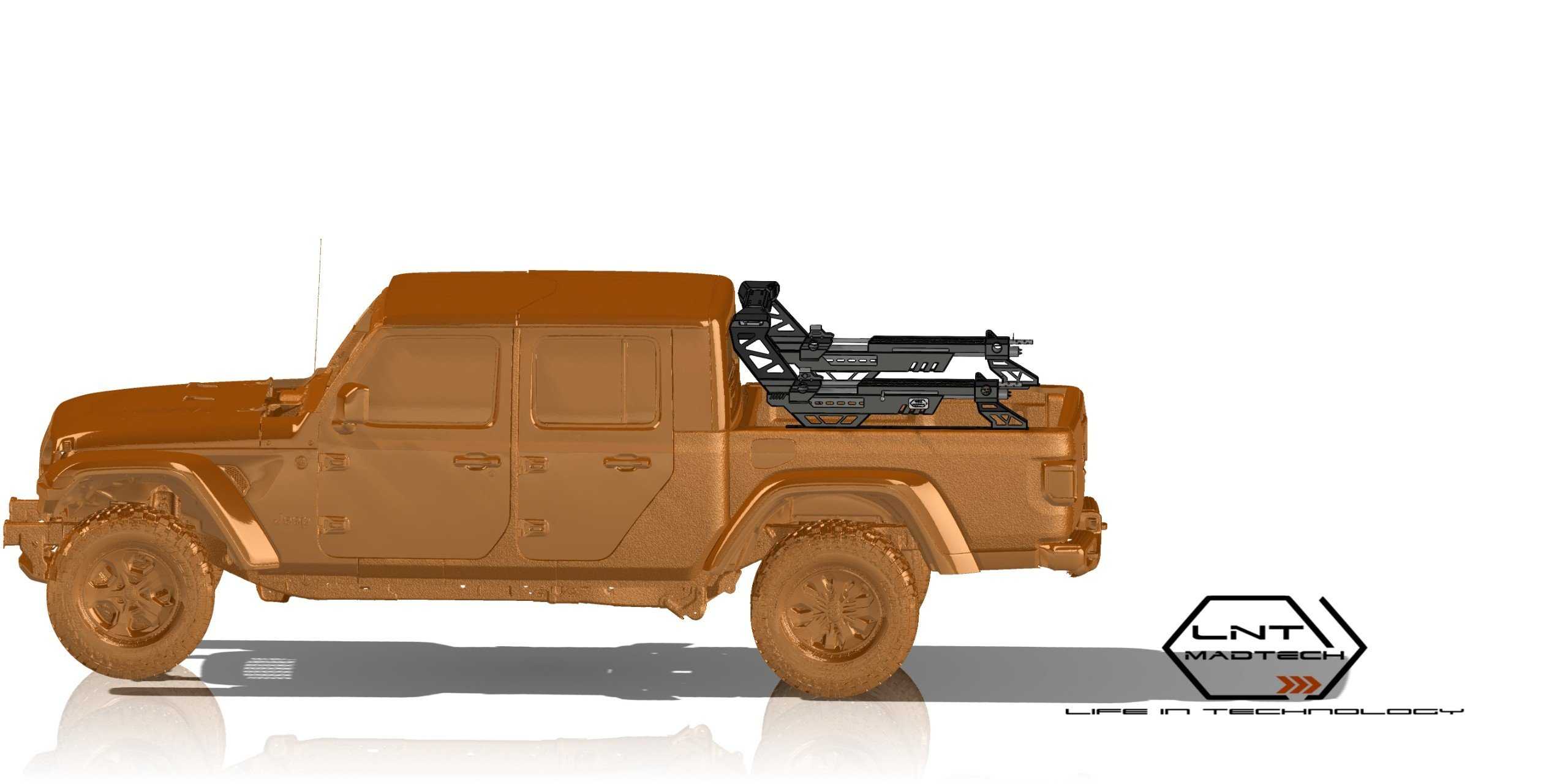

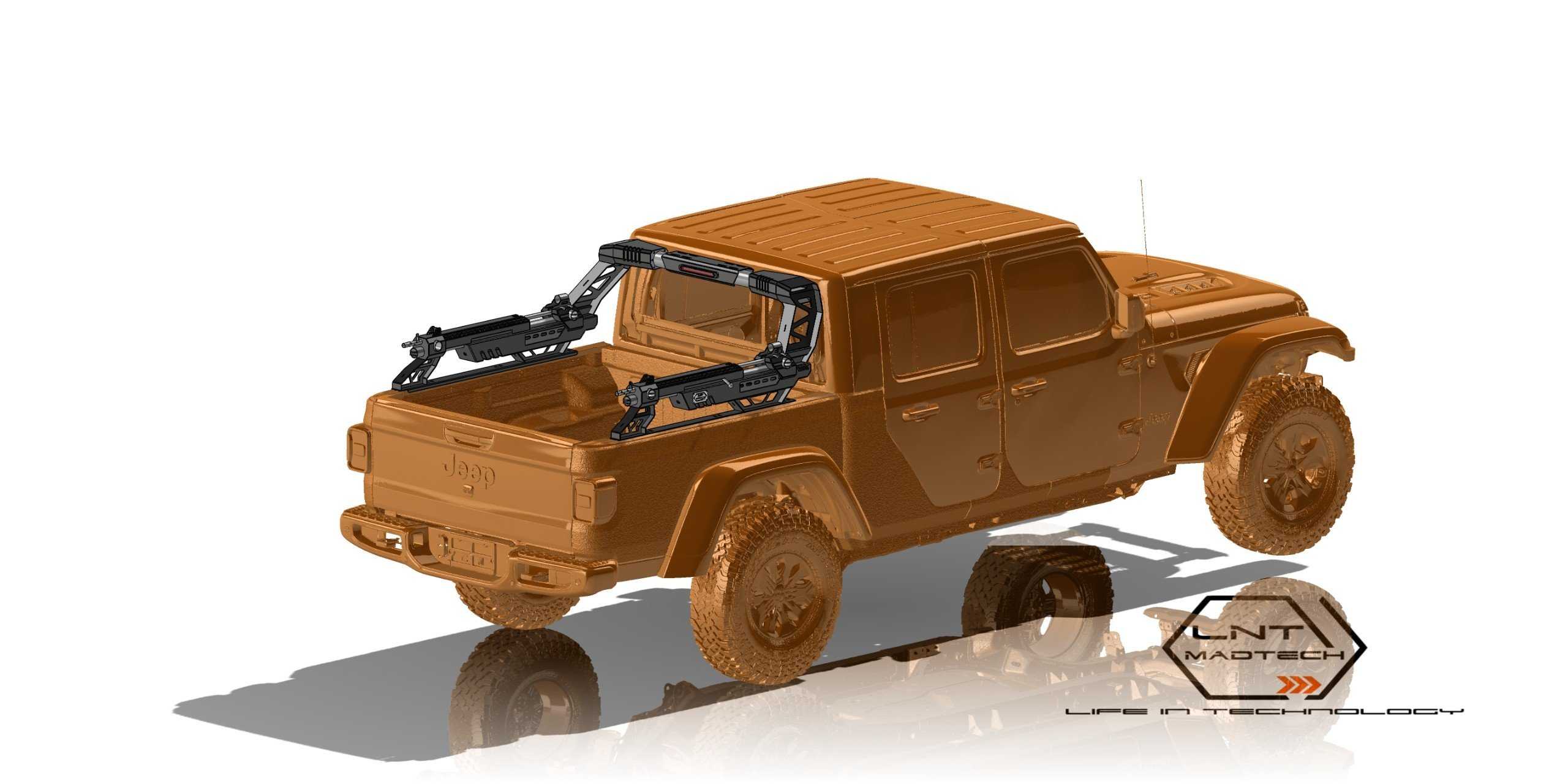

　　从实际布置看，支架下部贴合皮卡货箱上沿与内侧安装面，支腿位置避开尾门开启轨迹和后轮罩凸起区域。左右框架采用近似门式轮廓，下部为水平承载梁，中部保留较大镂空区域，上部通过斜向过渡形成防滚保护空间。这样的轮廓并非单纯追求造型：下部横梁需要贴近货箱边界，以便安装卷杆、捆绑点或附件导轨；上部外扩轮廓则为乘员舱后方留出缓冲高度，在车辆侧倾或货物异常位移时提供阻挡。框架内部大量采用三角形和梯形镂空，既减少钣金或型材用料，也让力流在立柱与横梁交接处连续传递，避免整块侧板因开孔不当产生应力集中。

　　设计时首先要确定的是货箱安装边界。不同皮卡的货箱宽度、轮罩间距、栏板高度和驾驶室后窗位置存在差异，支架宽度不能只按整车外宽取值，而应以后斗内侧有效距离、侧栏上沿厚度和固定孔位为基准。下部支脚需要落在货箱加强梁、卡槽或专用安装座附近；若直接固定在薄钣金上，重载冲击下会出现局部凹陷和螺栓孔撕裂。模型中左右对称布置的支脚、夹块和连接座，正是为了把垂直载荷转化为多点约束，同时保留拆装便利性。对于需要适配多款车型的改装件，支架下部接口应预留一定调节量，通过垫块、衬套或可调压板补偿货箱宽度与安装面高度差。

　　承载杆件的功能重点在于约束卷状货物。钢卷或类似圆柱物料放在货箱内时，滚动趋势比普通箱货更明显，单靠绳索捆绑难以完全消除径向窜动。横向钢卷杆可穿过货物中心区域或压在货物上方，与左右支架形成限位，使圆柱件在车辆加速、制动时不能前后滚动，在转弯时也不能侧向倾倒。杆件与支架连接处需要考虑剪切和磨损，销轴、衬套和锁止件的位置应便于人工操作，同时避免在货箱装载大件时形成突出干涉点。若支架还承担防滚架功能，上部主梁与立柱交接区域应保持连续截面，不能为了轻量化而在关键弯角处开设大孔。

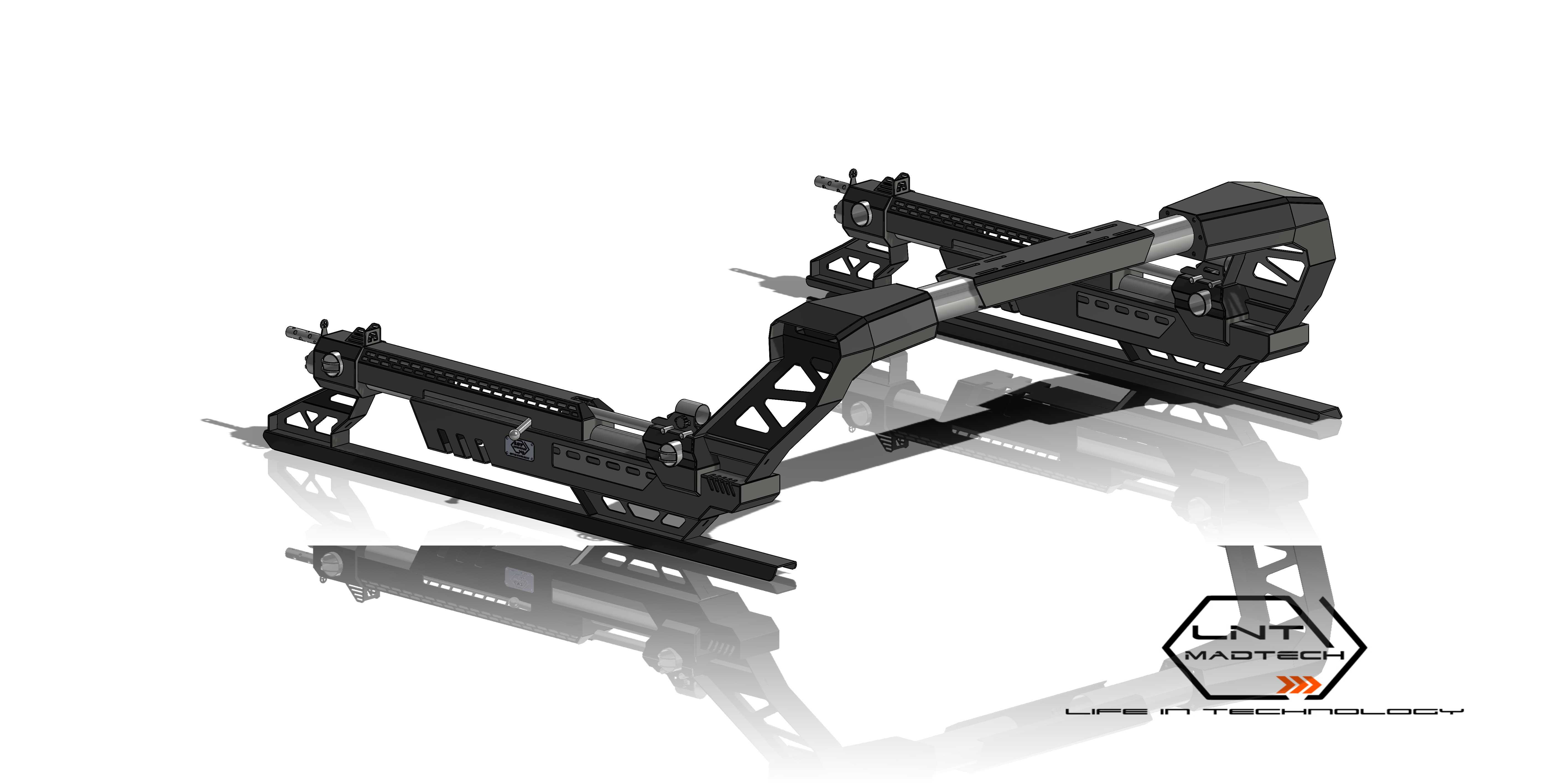

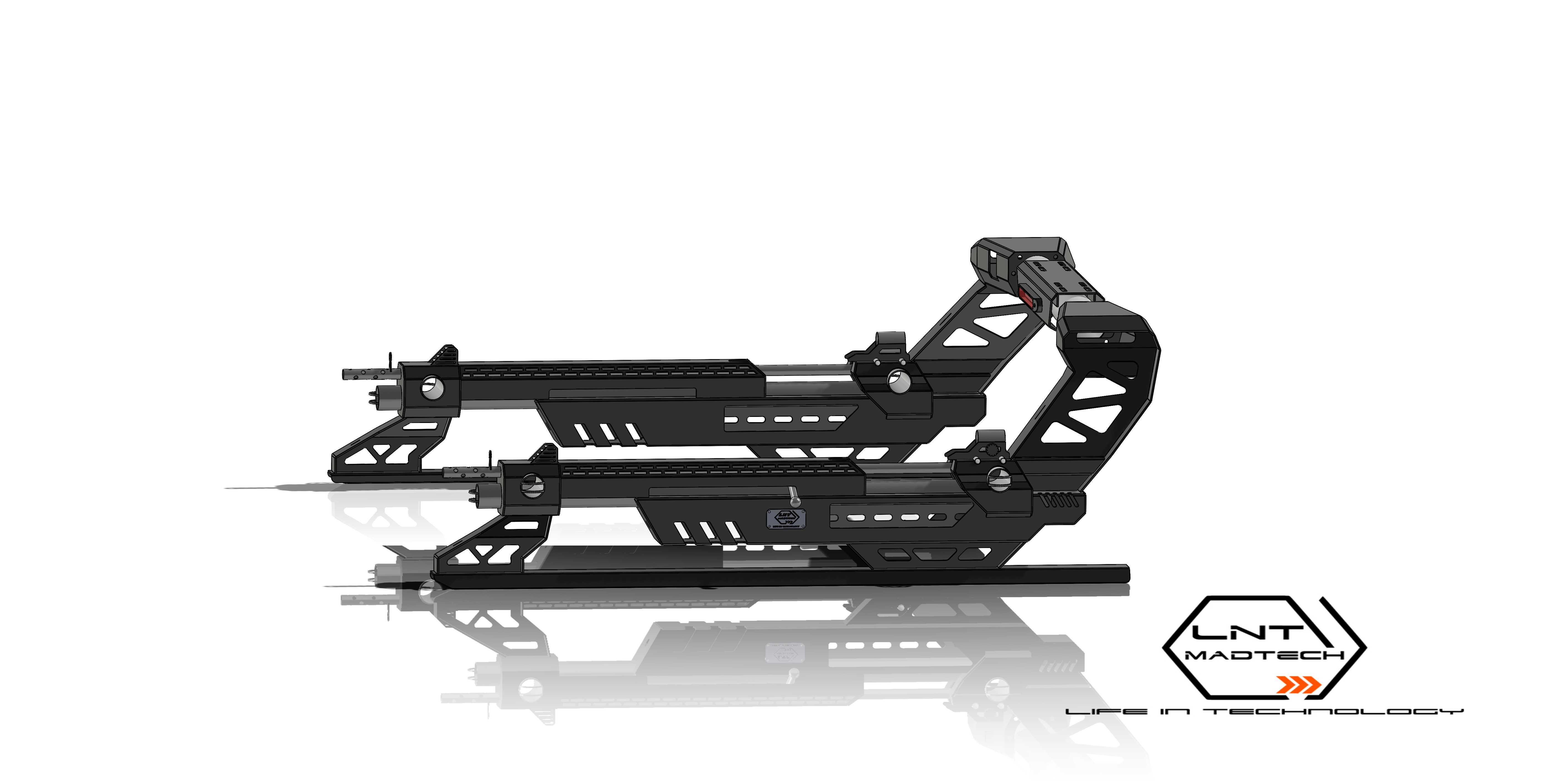

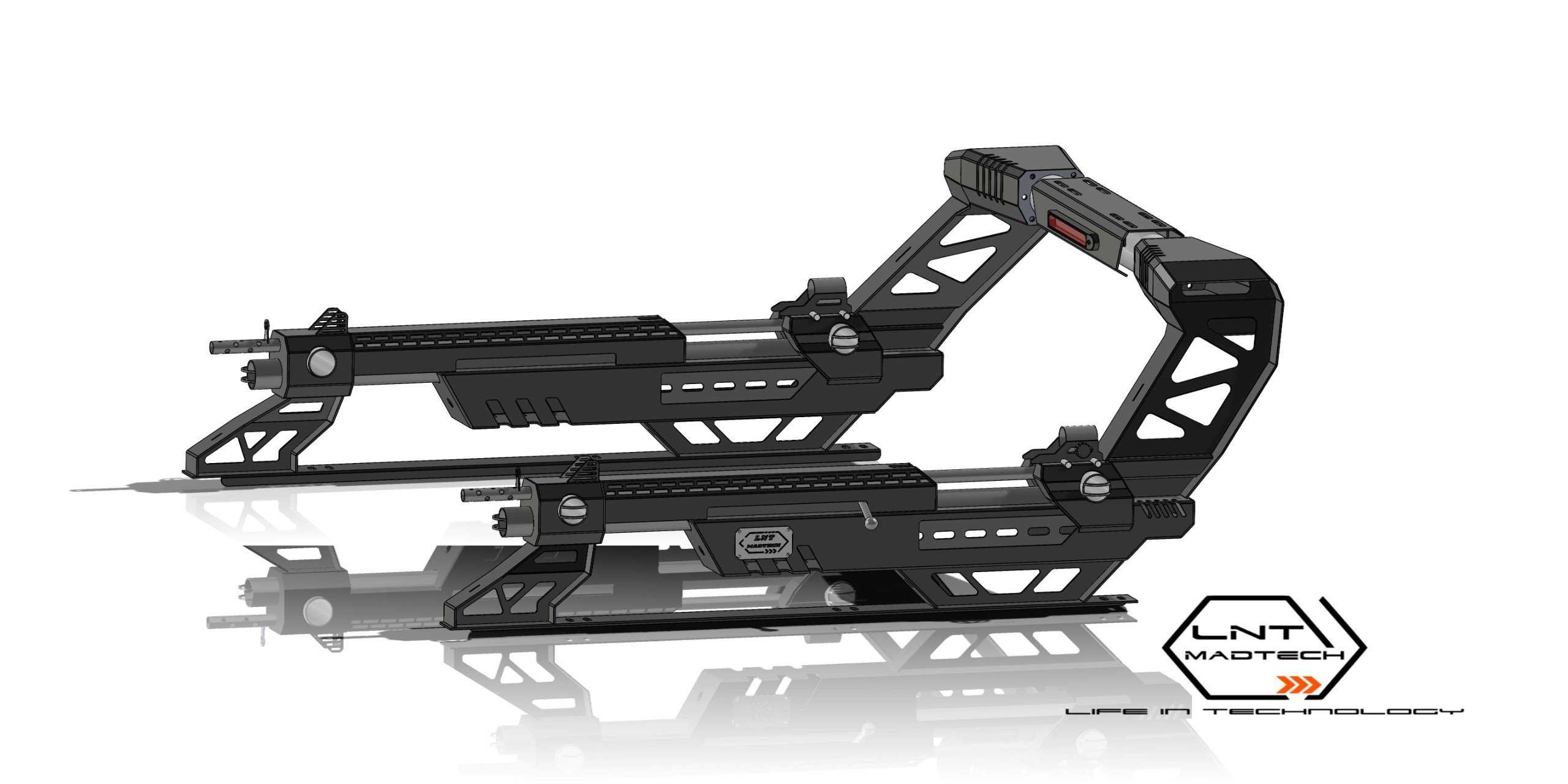

　　结构外形采用黑色硬质外观，侧框上可见模块化导轨、槽孔和附件安装位。这些细节反映出改装产品的复合用途：支架不仅服务于钢卷运输，也可固定脱困板、备用油桶、照明灯、行李筐或越野工具。槽孔方向应与主要受力方向匹配，横向长孔适合调节安装宽度，竖向孔位适合压紧和补偿高度，但不应把长槽开在主受力弯矩最大的截面中心。附件导轨边缘需要留出扳手空间，螺栓锁紧后不能与货物表面直接摩擦。

　　从建模角度看，这类作品适合用实体、钣金和焊接组件混合表达。左右主框架可拆分为侧框、下横梁、上横梁、安装座、压块、销轴和装饰护板，装配时以货箱基准面建立对称平面，先锁定左右支脚间距，再校核上部框架与驾驶室、尾门、轮罩的间隙。立柱弯折区应保留圆角过渡，焊装件在搭接位置留出焊接和打磨空间；螺栓连接位置要体现垫圈、螺母和防松结构。工程出图时还需标注支架总宽、总高、下部支脚跨距、横梁离地高度、货箱侧栏占用宽度以及尾门全开时的安全间隙。

　　在使用工况上，该结构更适合中低速重载、工地转运、农场维护和越野穿越等场景。车辆在非铺装路面持续振动时，支架承受的是反复冲击载荷，而不是静态均布载荷，因此连接座、横梁端部和斜撑交汇处应重点加强。货物捆绑带的走向也应与支架点位配合，避免斜拉使支架产生向外张开的附加力矩。合理安装后，这套钢卷杆支架能够把皮卡后斗从简单栏板承载转变为带框架约束的重载平台，在不显著遮挡后窗和不侵占货箱底部空间的前提下，提高卷状物料运输的稳定性和整车改装扩展性。
