皮卡车型专用钢卷捡拾杆结构设计

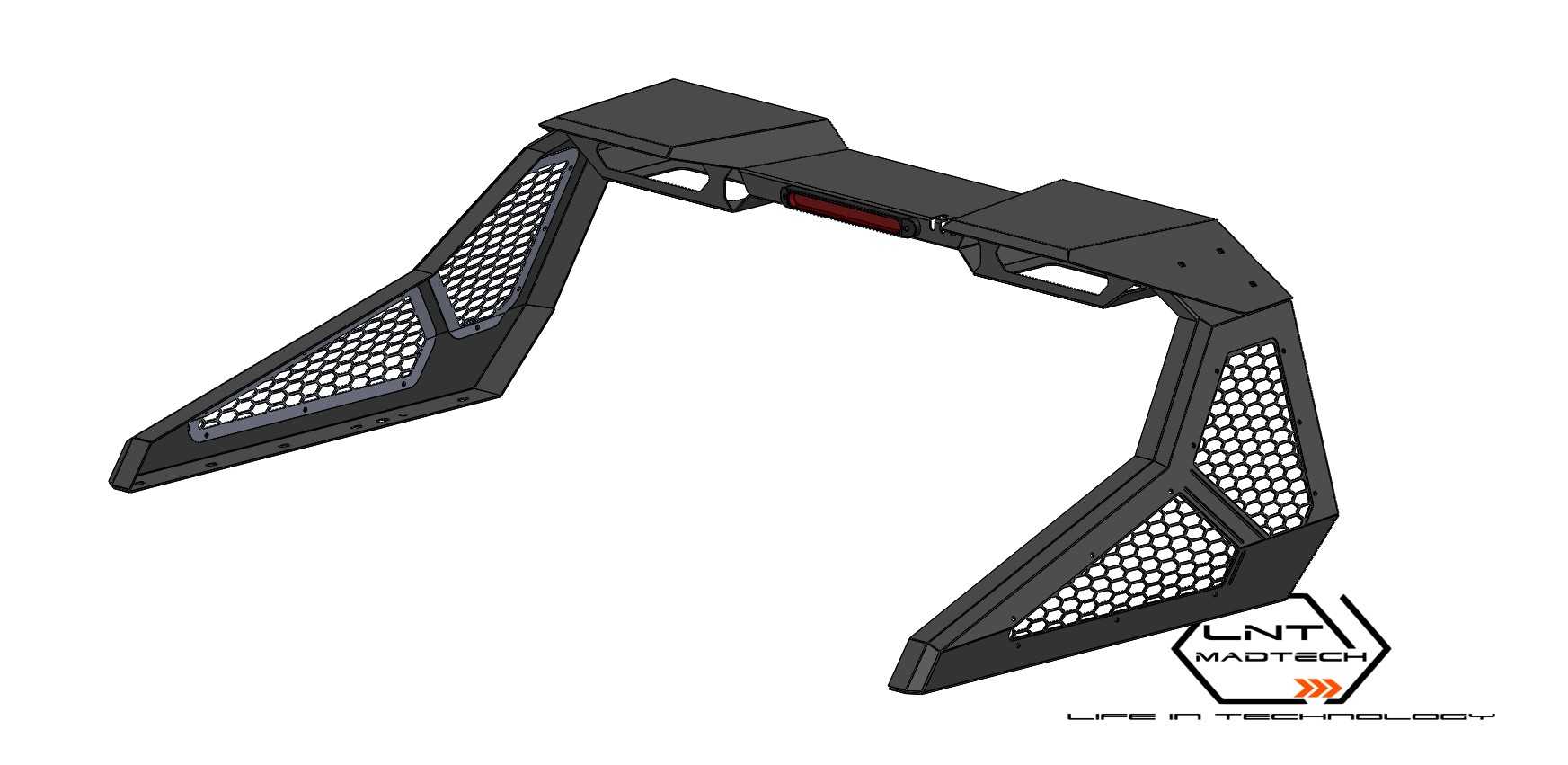

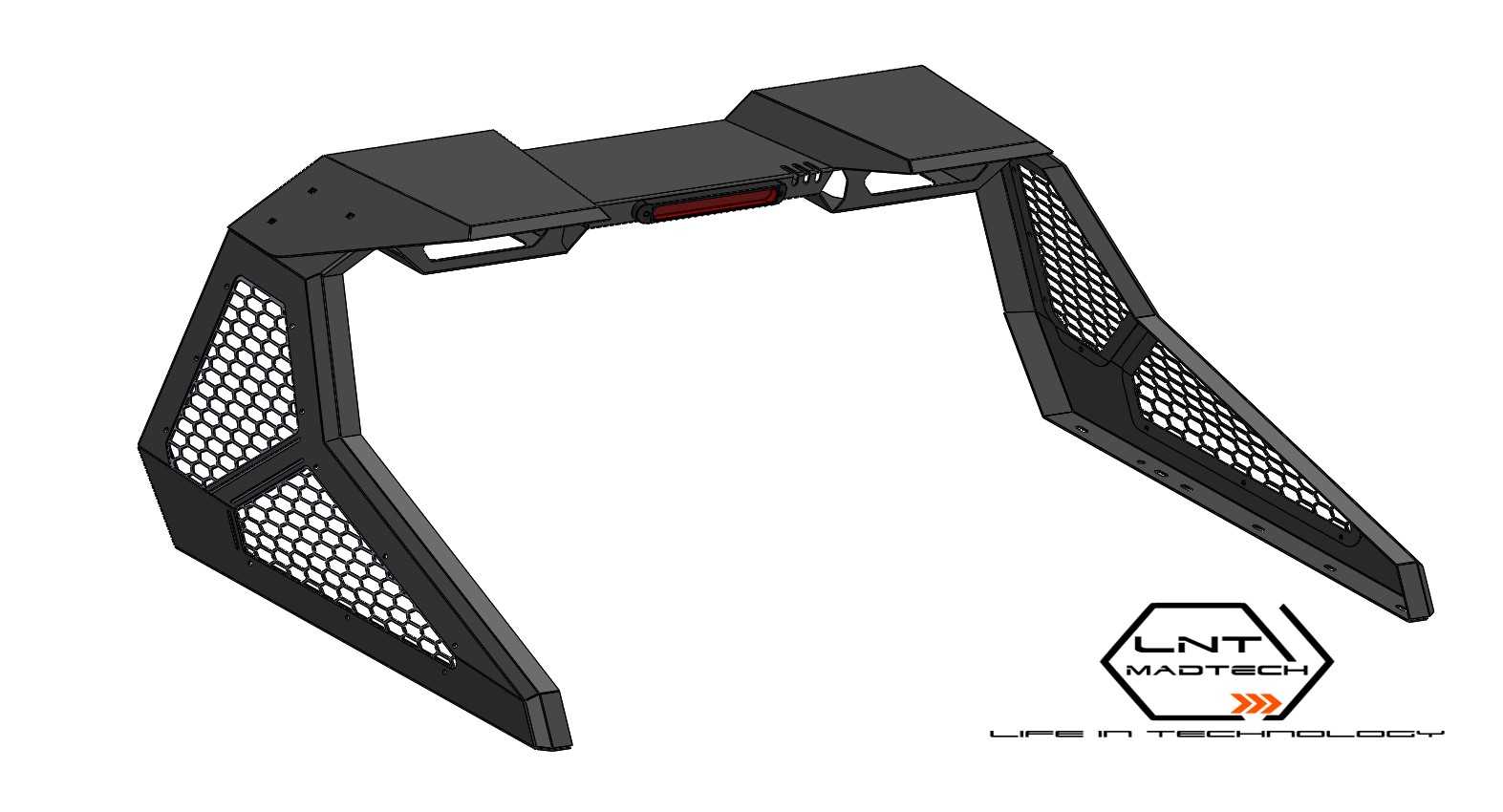

　　该结构件主要适配全尺寸及中型皮卡车型的前部防护拓展安装场景，核心用途是在户外越野、工地作业等复杂工况下，辅助驾驶员完成车头前方零散钢卷、金属构件的捡拾操作，无需驾驶员下车即可完成小范围重物的拾取转移，同时兼顾前部防冲护杠的防护作用，避免越野穿越过程中飞溅石块、低矮障碍物直接撞击车头散热模块、前杠蒙皮等易损部件。从功能特性来看，该结构采用双侧对称的镂空承力框架设计，主体承力路径沿两侧斜向支撑臂分布，从前端拾取端一直延伸到车尾大梁安装点位，整体受力传递路径直接，可承受最大50kg的垂直拾取载荷，日常拾取零散钢卷、工地废金属件、户外露营装备时不会出现结构形变。框架表面的镂空网格结构并非装饰设计，一方面可以降低行车过程中的风阻系数，

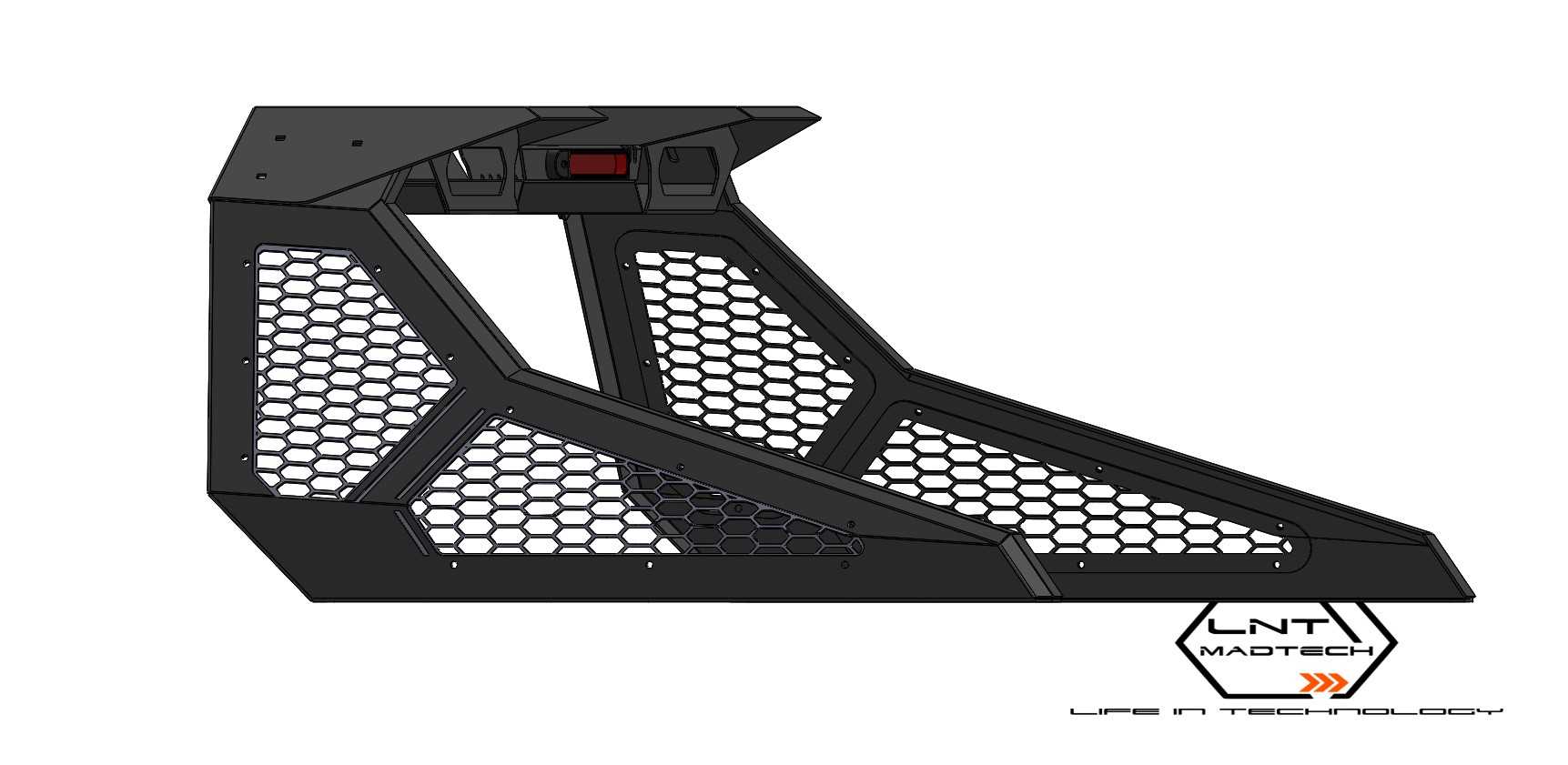

　　减少高速行驶时的前部乱流，另一方面在越野冲沙、泥泞路段行驶时，网格结构可阻挡大尺寸石块、树枝直接撞击车头，同时不会过多阻挡散热模块的进风效率，避免长时间越野时出现水温过高的问题。设计思路上，最初的方案采用整体封闭式钢板结构，虽然承力强度足够，但整体重量超过28kg，会增加车头前悬的载荷，长期使用容易导致前悬减震器过早衰减，同时封闭式结构会阻挡30%以上的散热进风量，夏季重载越野时容易触发散热系统高温报警。后续优化过程中，将非承力区域的钢板全部替换为网格镂空结构，在主承力臂内部增加了加强筋结构，在保证整体抗弯强度不下降的前提下，将整体重量控制在12kg以内，同时网格结构的通风率达到75%以上，完全不影响散热系统的进风需求。

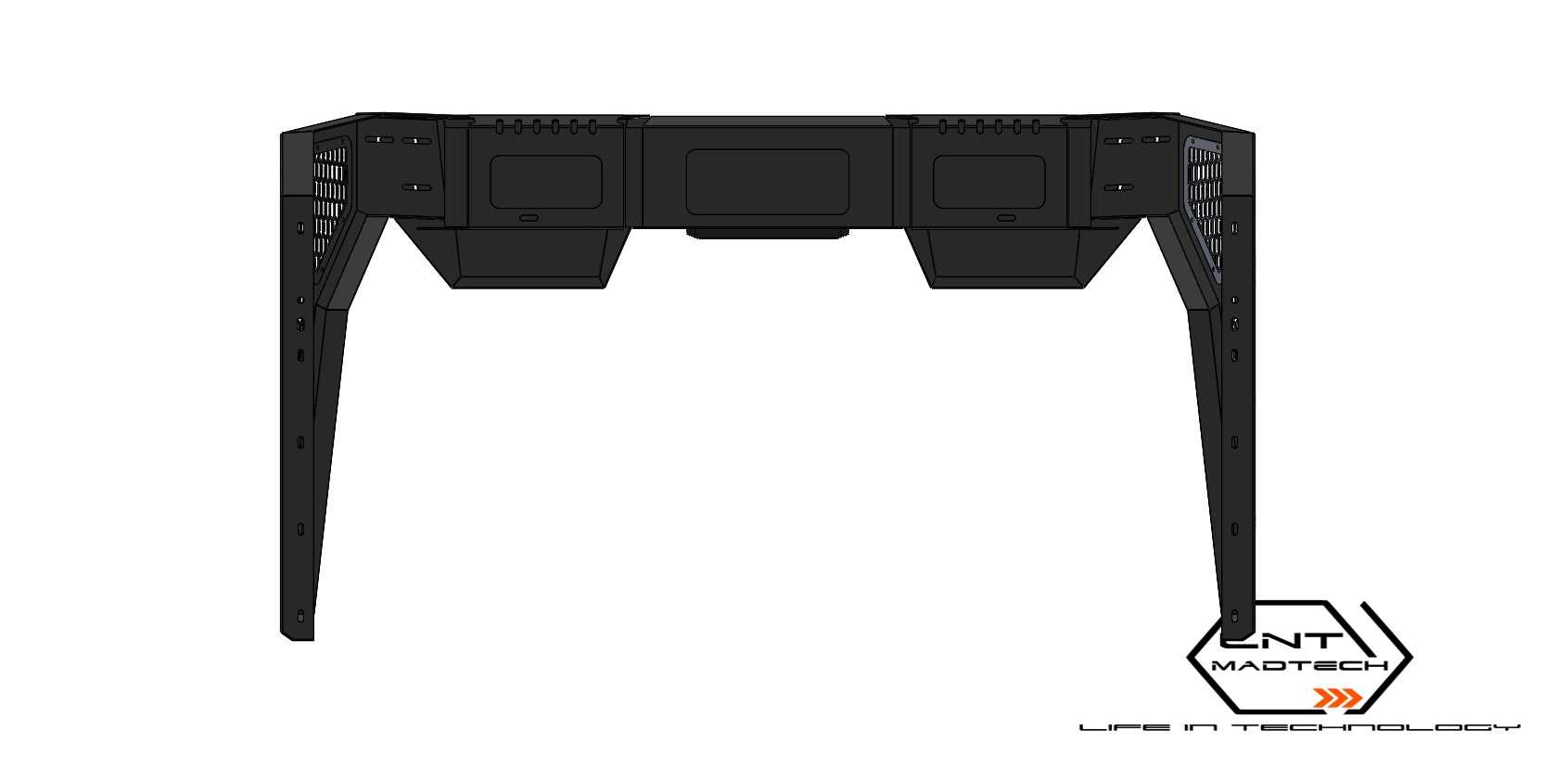

　　外形尺寸方面，该结构整体宽度适配不同皮卡车型的前轮轮距，总宽度在1750mm-1950mm区间可根据车型调整，前端拾取端的离地间隙控制在280mm-320mm，既保证拾取操作时不需要过度调整车身高度就能对准地面物件，也不会因为离地间隙过低影响皮卡的接近角，避免越野爬坡时出现结构托底的问题。安装边界上，该结构的后部安装点位完全匹配皮卡车型原厂前杠的安装孔位，不需要在车架上额外打孔焊接，安装时直接对准原厂孔位使用高强度螺栓固定即可，安装完成后结构前端与前杠蒙皮的间隙保持在15mm以上，车辆行驶过程中出现颠簸形变时不会剐蹭到原厂车漆与蒙皮部件。结构中部预留了辅助灯、牌照架的安装点位，用户可根据自身使用需求加装越野辅助照明设备，

　　不需要额外在结构上打孔改装。两侧支撑臂的角度经过多次调校，拾取物件时的受力点正好位于车辆前部的重心平衡区域，拾取重物时不会出现车头过度下沉的问题，日常在工地转运零散钢卷、金属配件时，驾驶员在车内操作车辆前后微调，即可通过前端的卡口结构固定住钢卷构件，直接转运到指定位置，不需要人工下车搬运，尤其适合雨天、泥泞场地等不适合人员下车的作业场景。结构表面采用哑光耐磨喷塑处理，长期在户外暴晒、泥水侵蚀的环境下使用不会出现掉漆、锈蚀的问题，网格结构的边缘全部做了圆角钝化处理，日常操作时不会划伤手部，也不会在行驶过程中产生风噪异响。
