皮卡背驮式越野露营旅居舱结构

　　该结构围绕中型皮卡后斗承载边界展开，定位为野外作业、长途穿越、临时驻留场景下使用的背驮式旅居单元。设计时没有采用整体固定式房箱思路，而是把睡眠遮蔽、尾部通行、侧边储物、备胎挂载和户外取放功能拆分成若干模块，再通过后斗骨架、侧围支撑和顶部铰接机构组合在一起，使车辆在非露营状态下仍保留皮卡的装载灵活性，驻营时又能快速形成封闭休息空间。

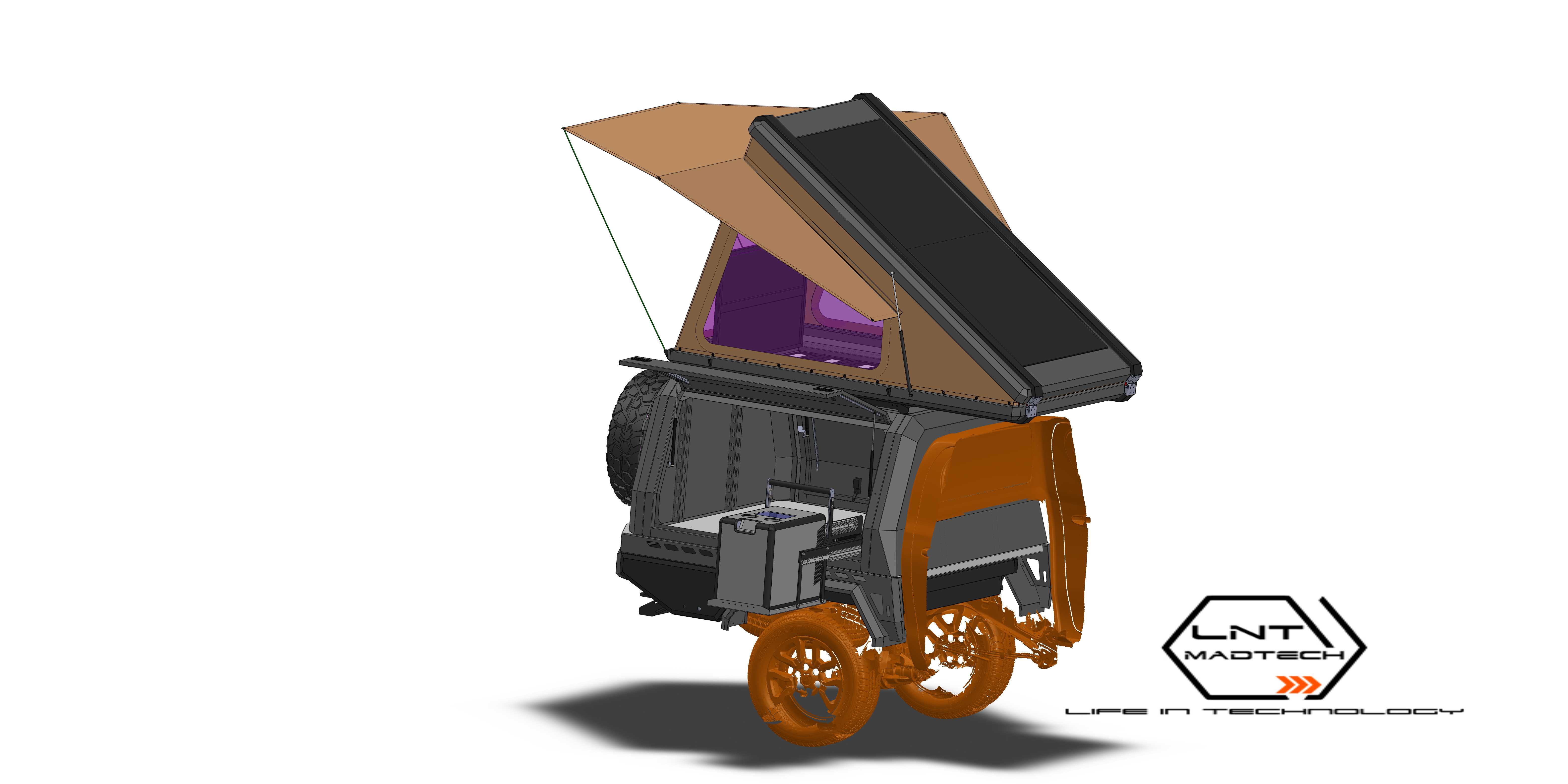

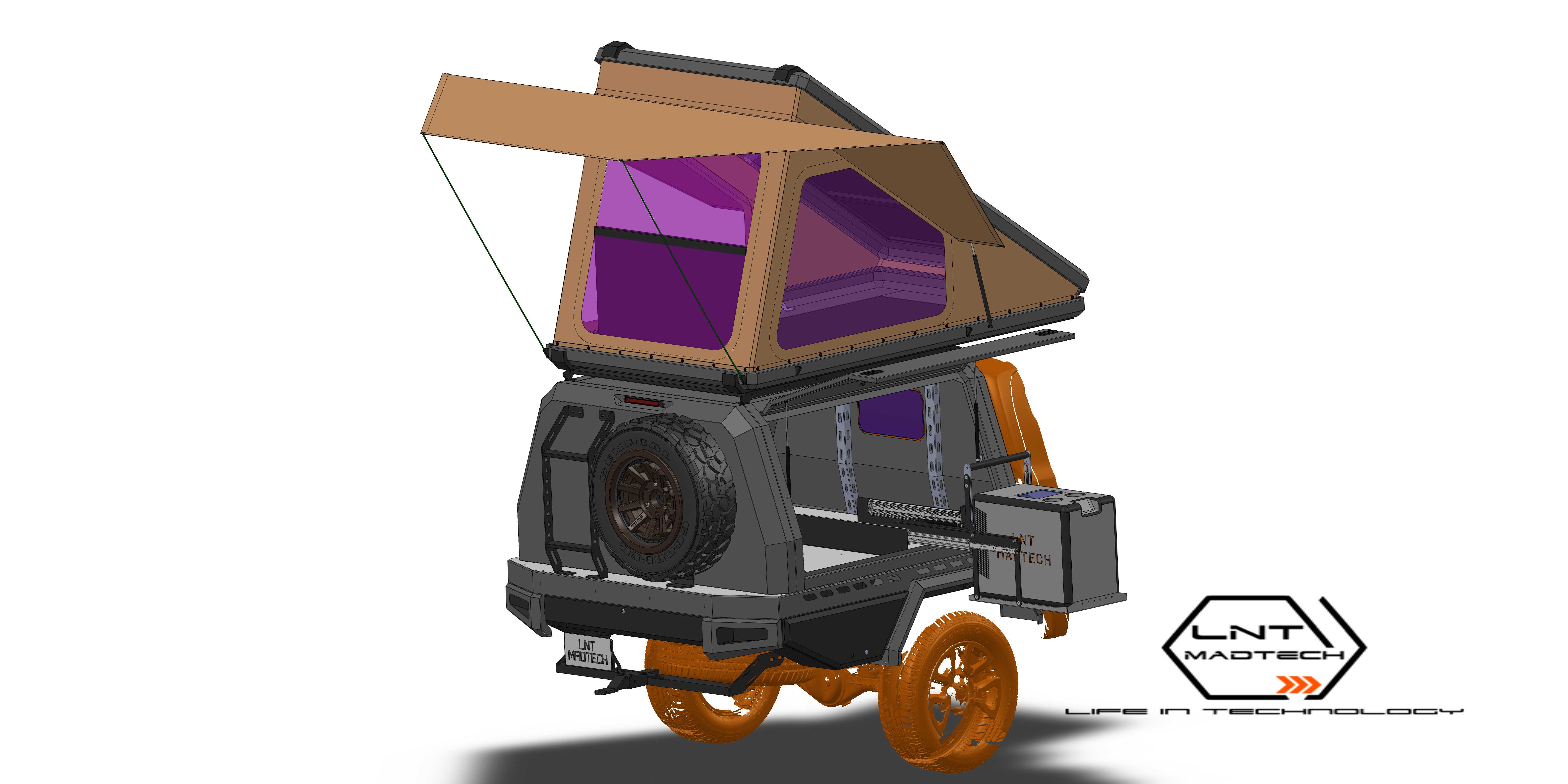

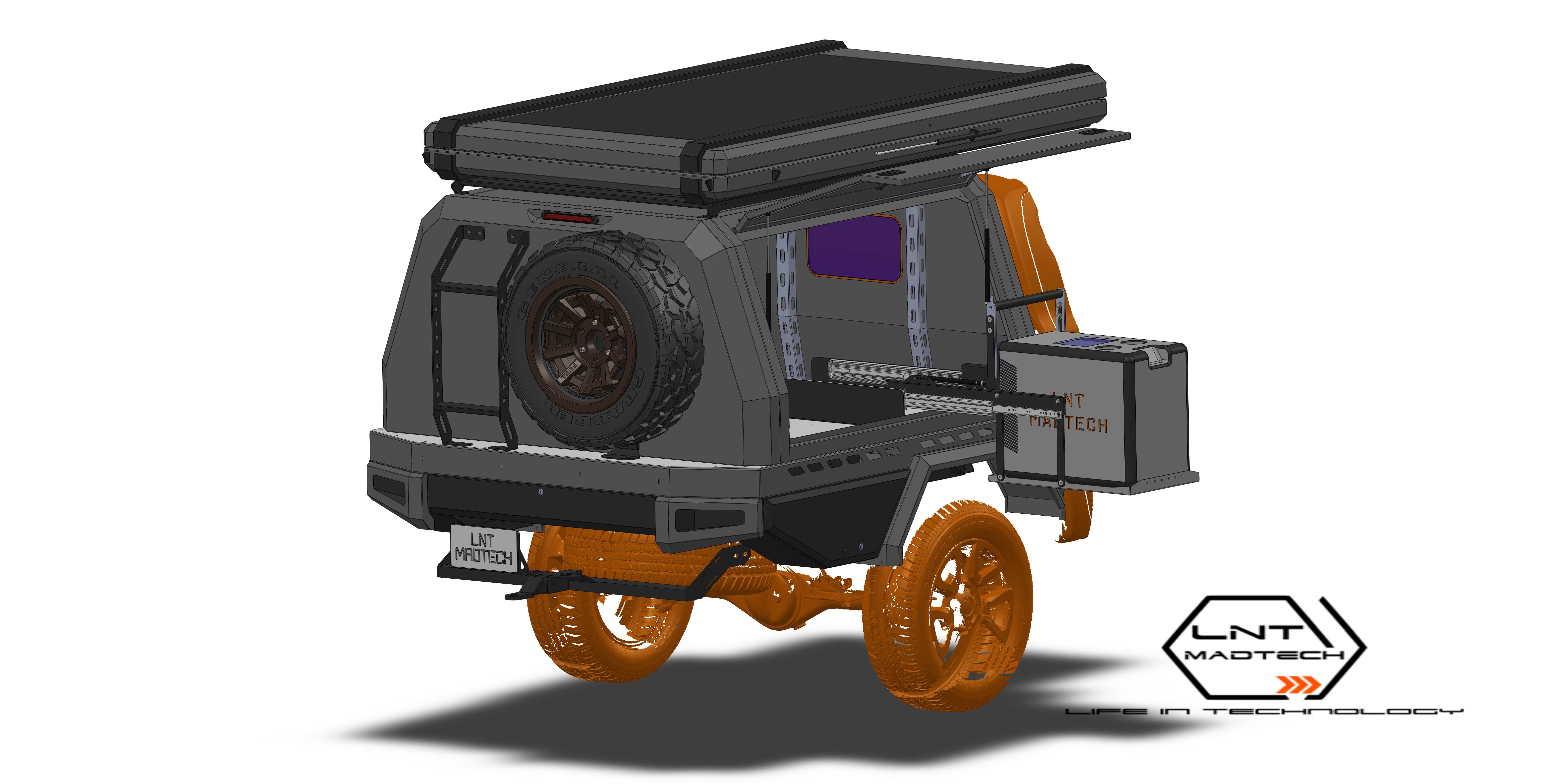

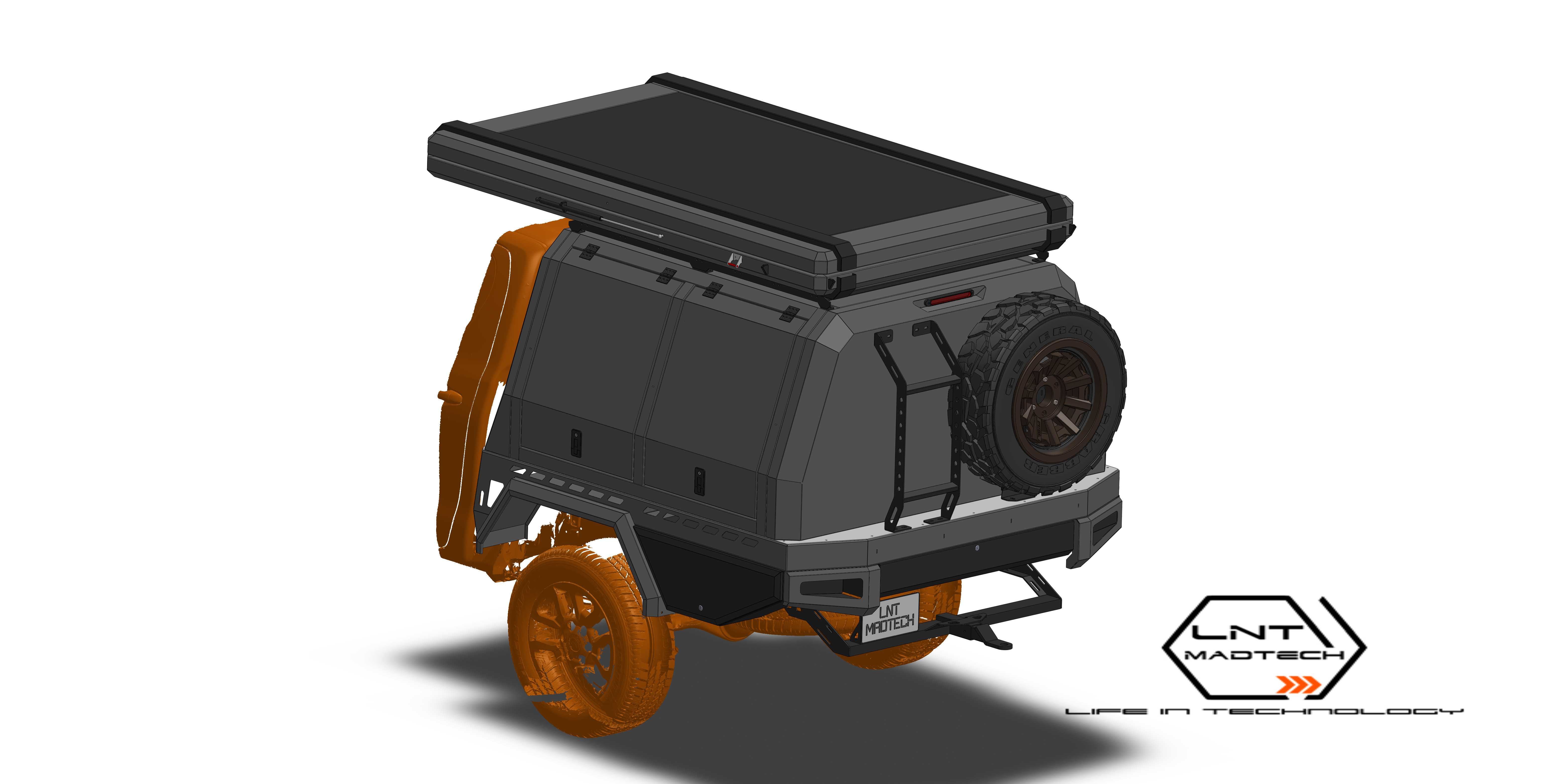

　　上部帐篷舱是整套结构的核心。其硬质基座落在货箱上方，四角与侧围立柱形成稳定支撑，顶篷采用单侧翻起的硬折板形式，展开后由撑杆和拉索分担风载与雪载。帐篷围面预留大面积透光区域，既减轻封闭空间的压抑感，也便于在雨雪天气观察外部环境。翻板边缘设置包边和搭接止口，避免织物与金属骨架直接摩擦；铰接位置靠近基座后侧，开启后遮阳板向前延伸，在尾门区域形成半室外过渡空间。对于结构建模而言，顶篷旋转角度、撑杆固定点、织物张紧方向和闭合后的堆叠厚度都需要同步校核，否则容易出现顶篷关闭后与车顶灯、天线或后挡风玻璃干涉的问题。

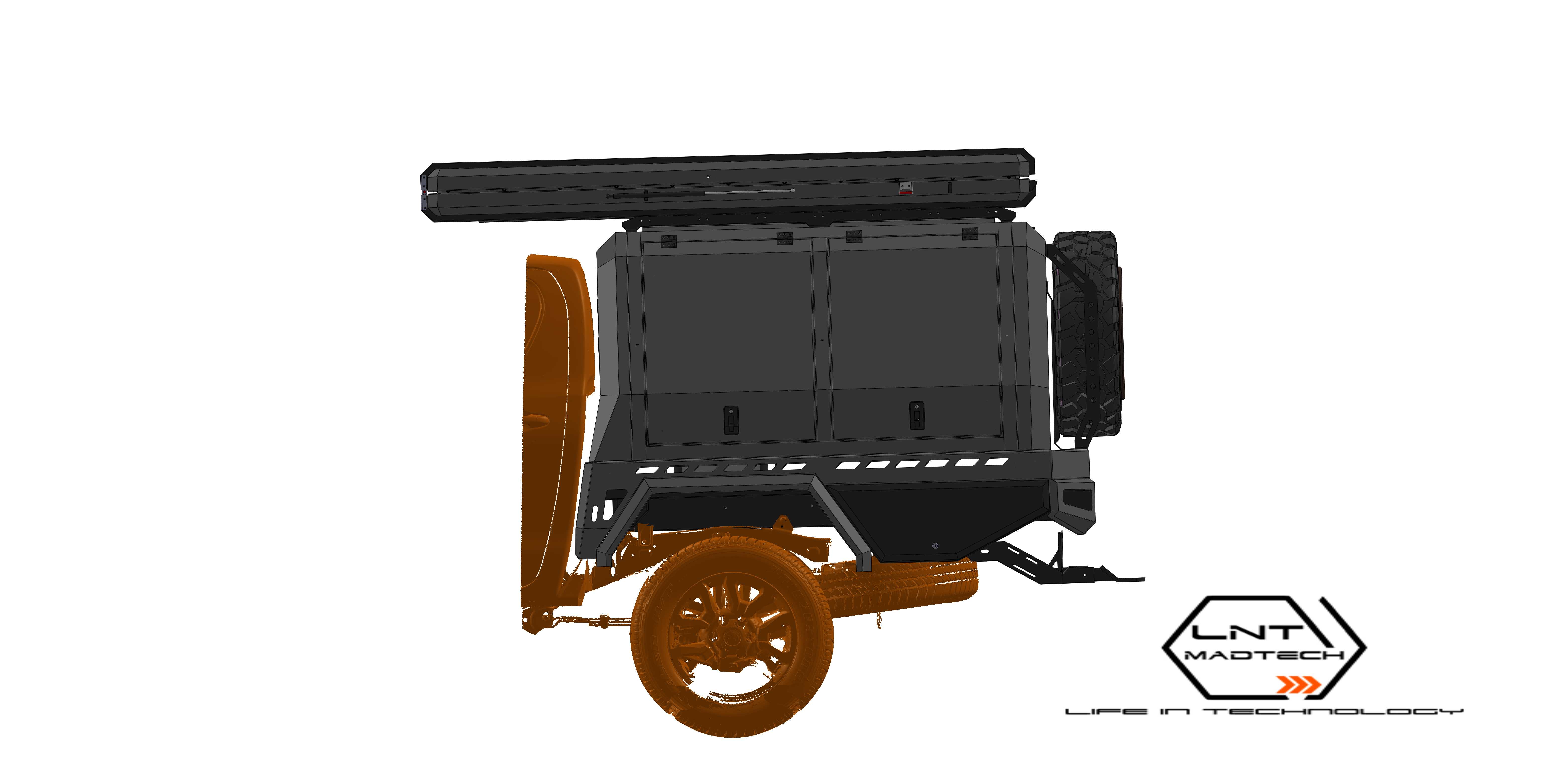

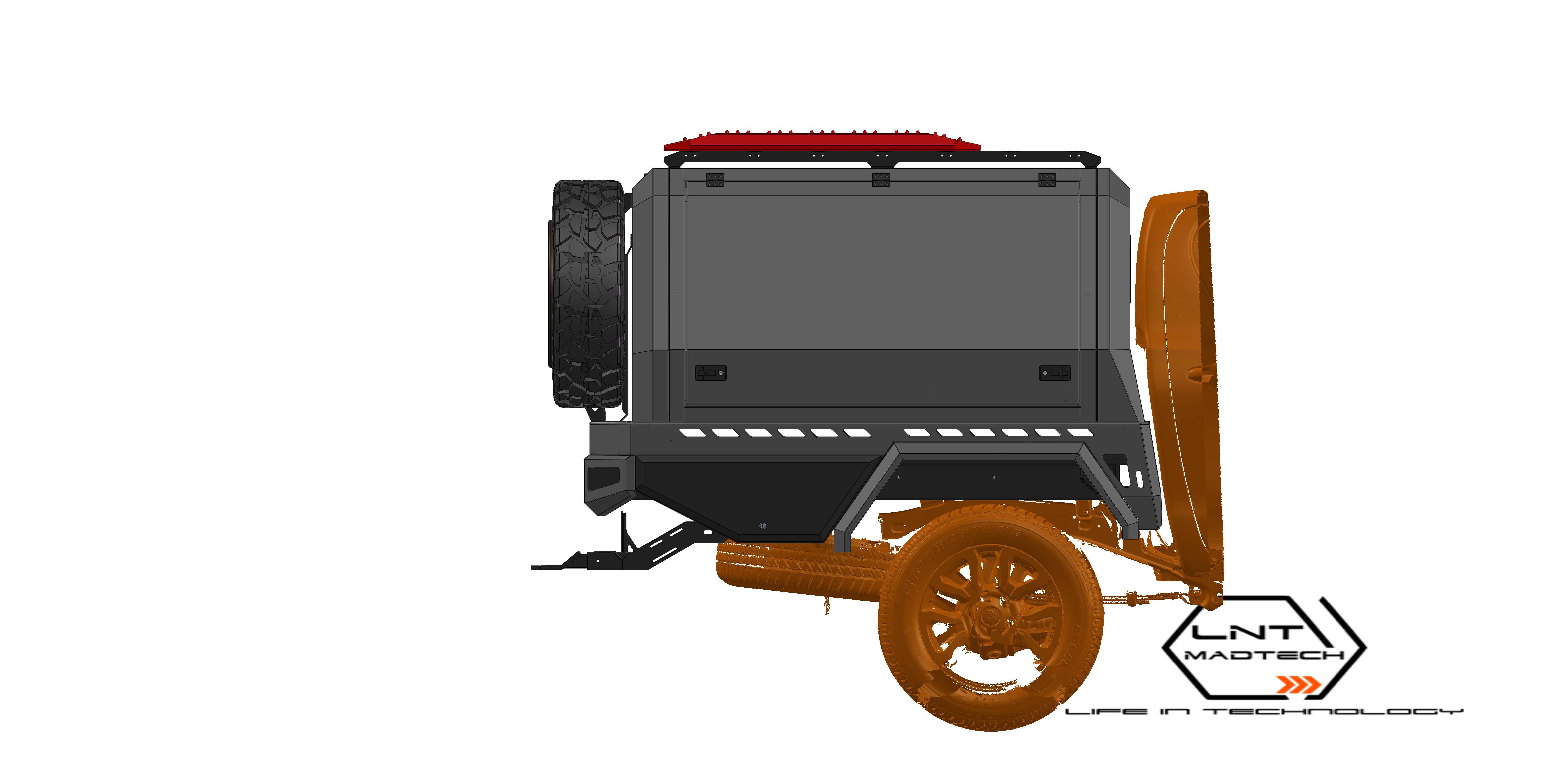

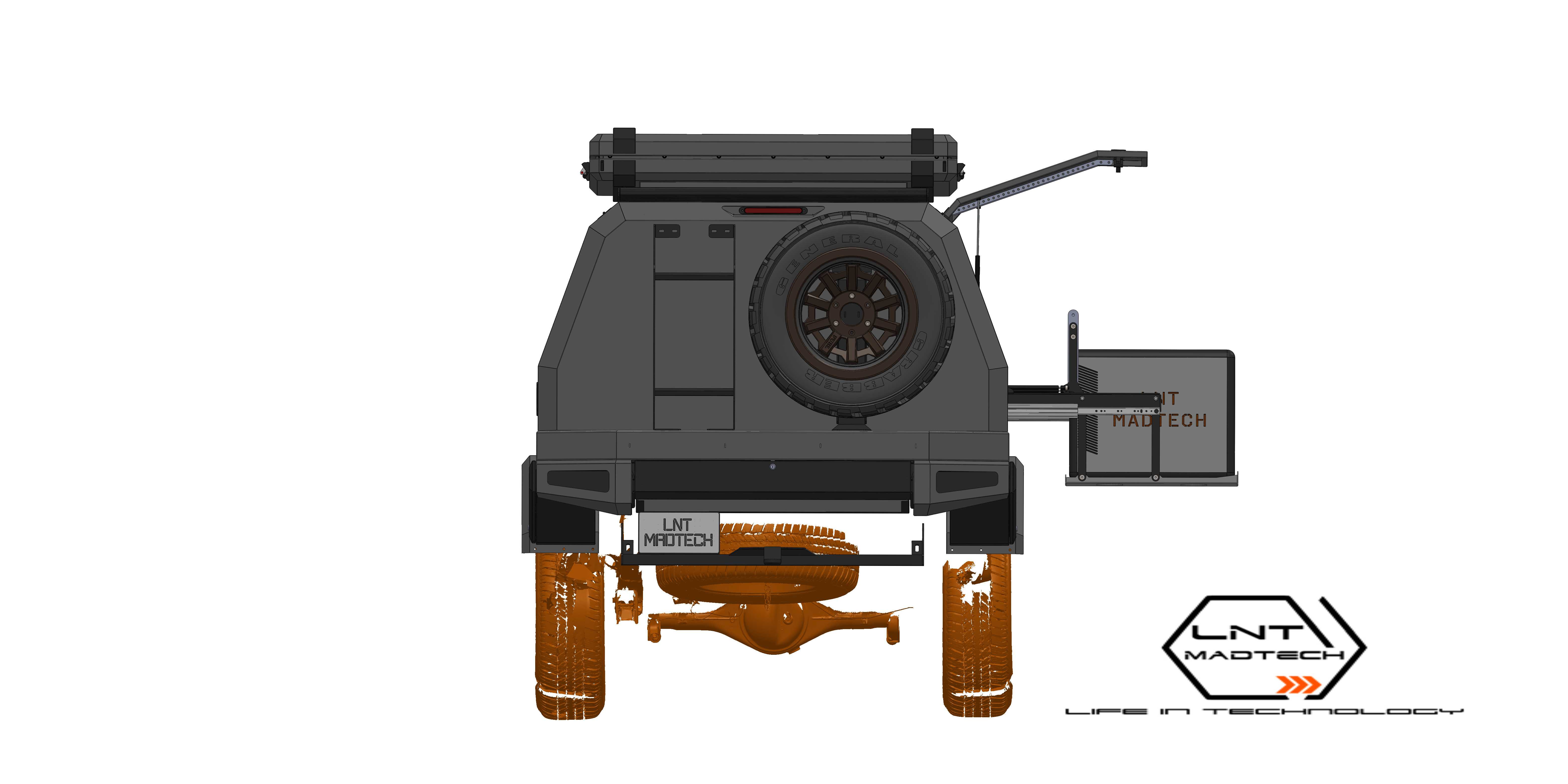

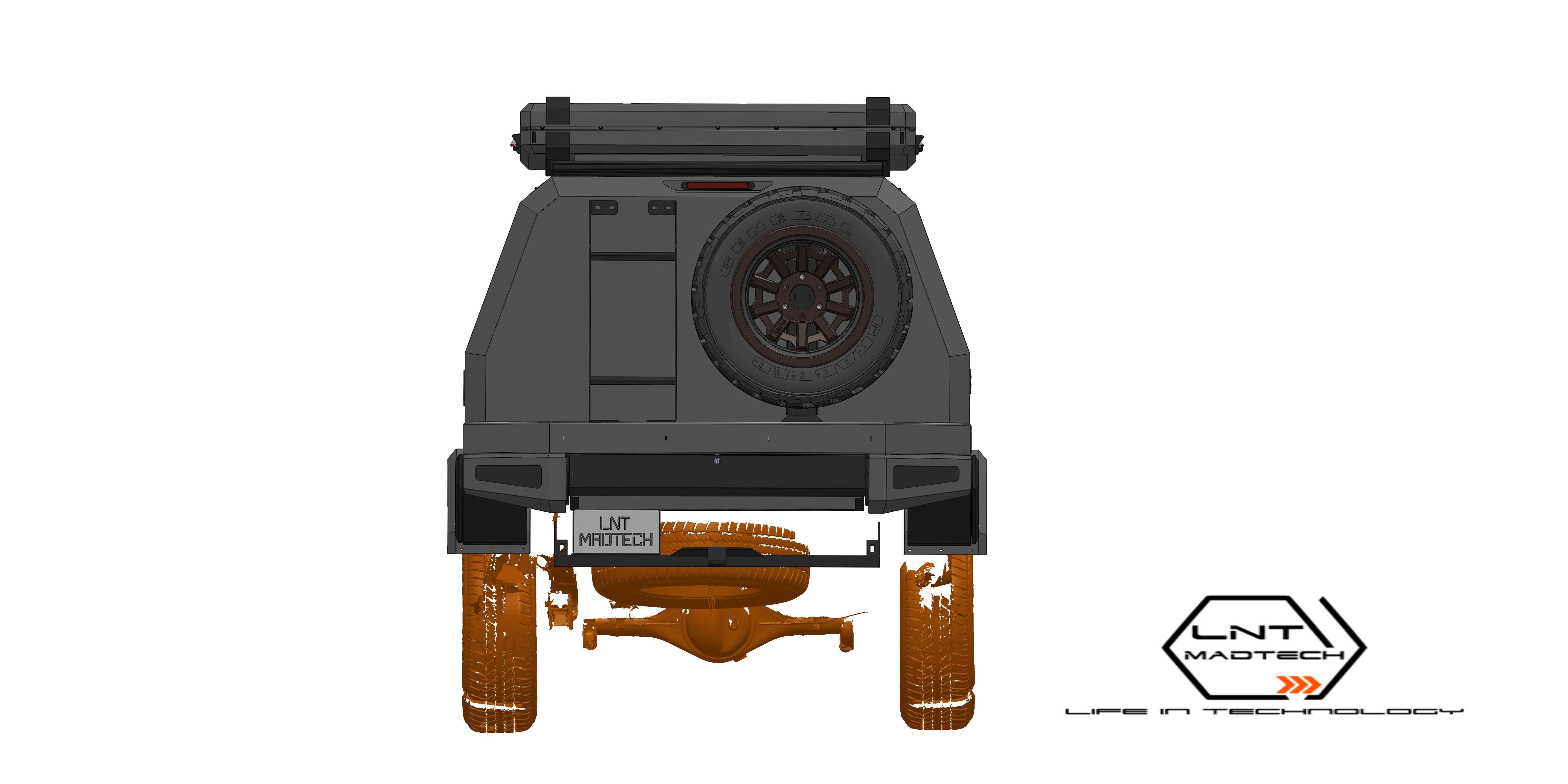

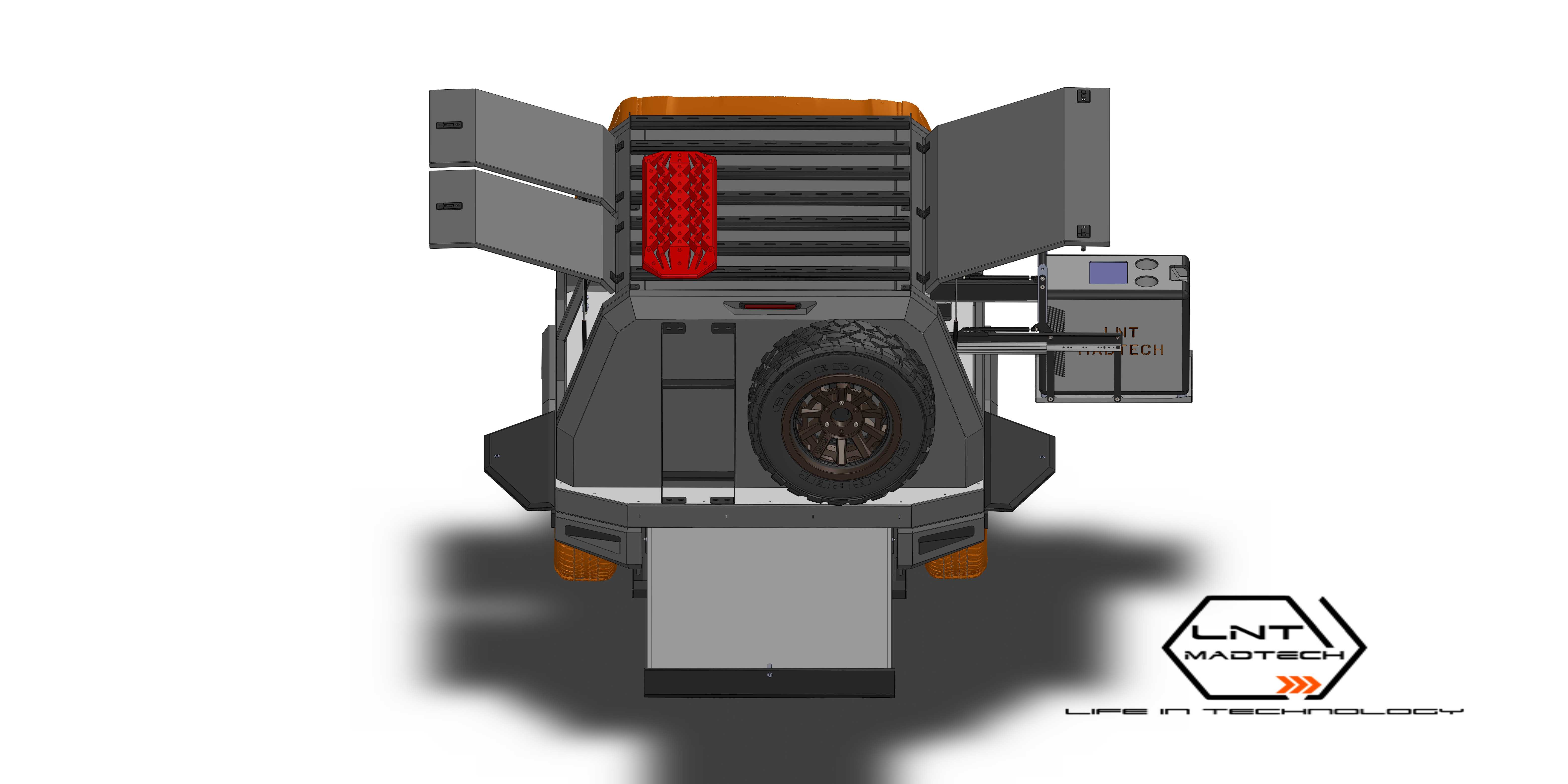

　　下部承载舱采用外露金属框架与封闭护板结合的方式。侧围框架沿货箱侧板布置，底部横梁把载荷传递到皮卡货箱底板和承重梁附近，而不是单纯压在薄板上。尾部保留备胎安装位，备胎通过支架固定在尾门外侧区域，支架需考虑轮胎重量、开门摆动和越野振动带来的交变载荷。后围下方设置牌照安装面、尾灯避让区和接近角余量，避免车辆在陡坡、沟壑或沙地脱困时因房箱下缘过低而触地。轮拱上方的护板做了折线造型，既给后轮跳动保留空间，也能阻挡泥水甩入舱体。

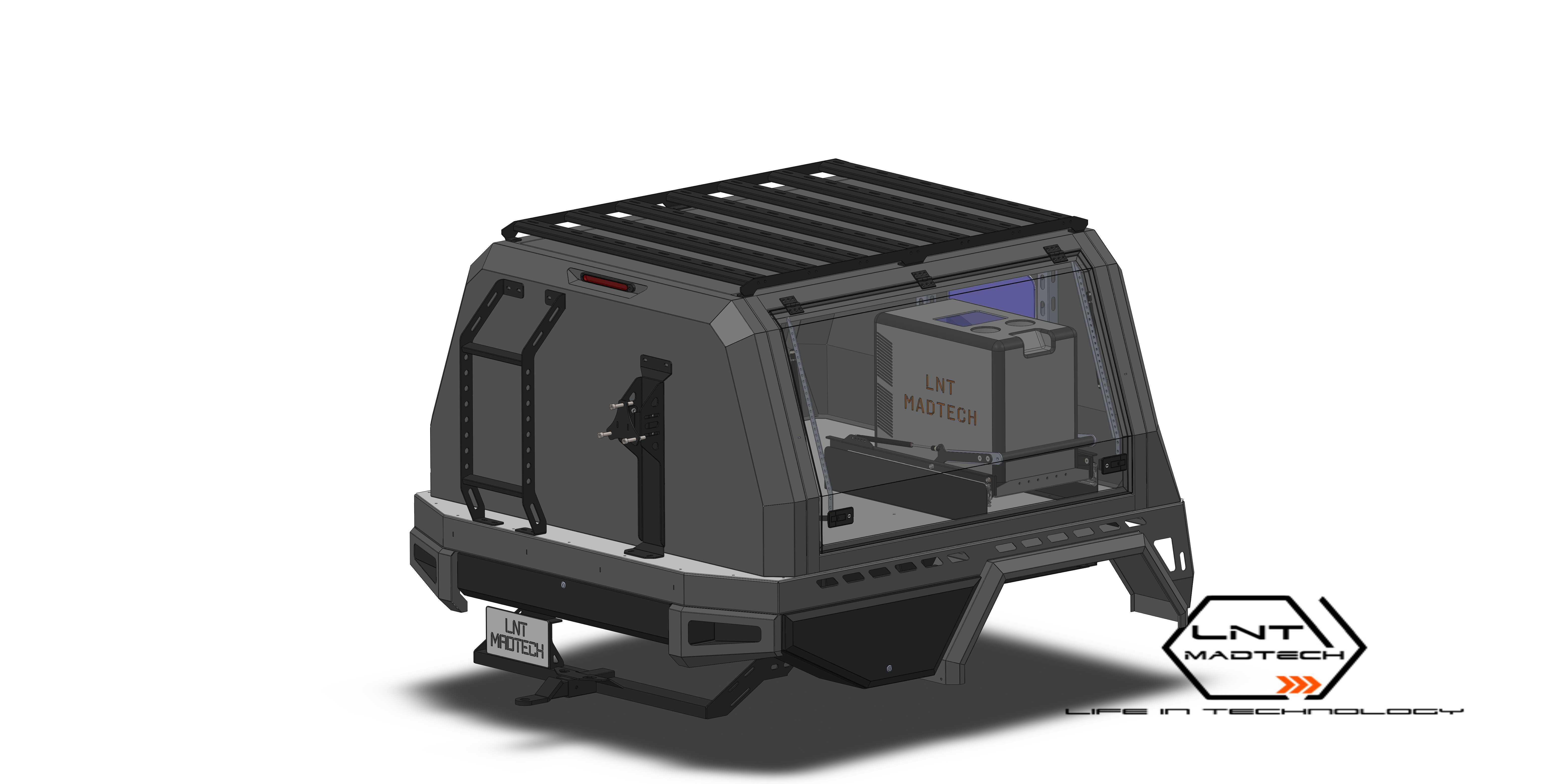

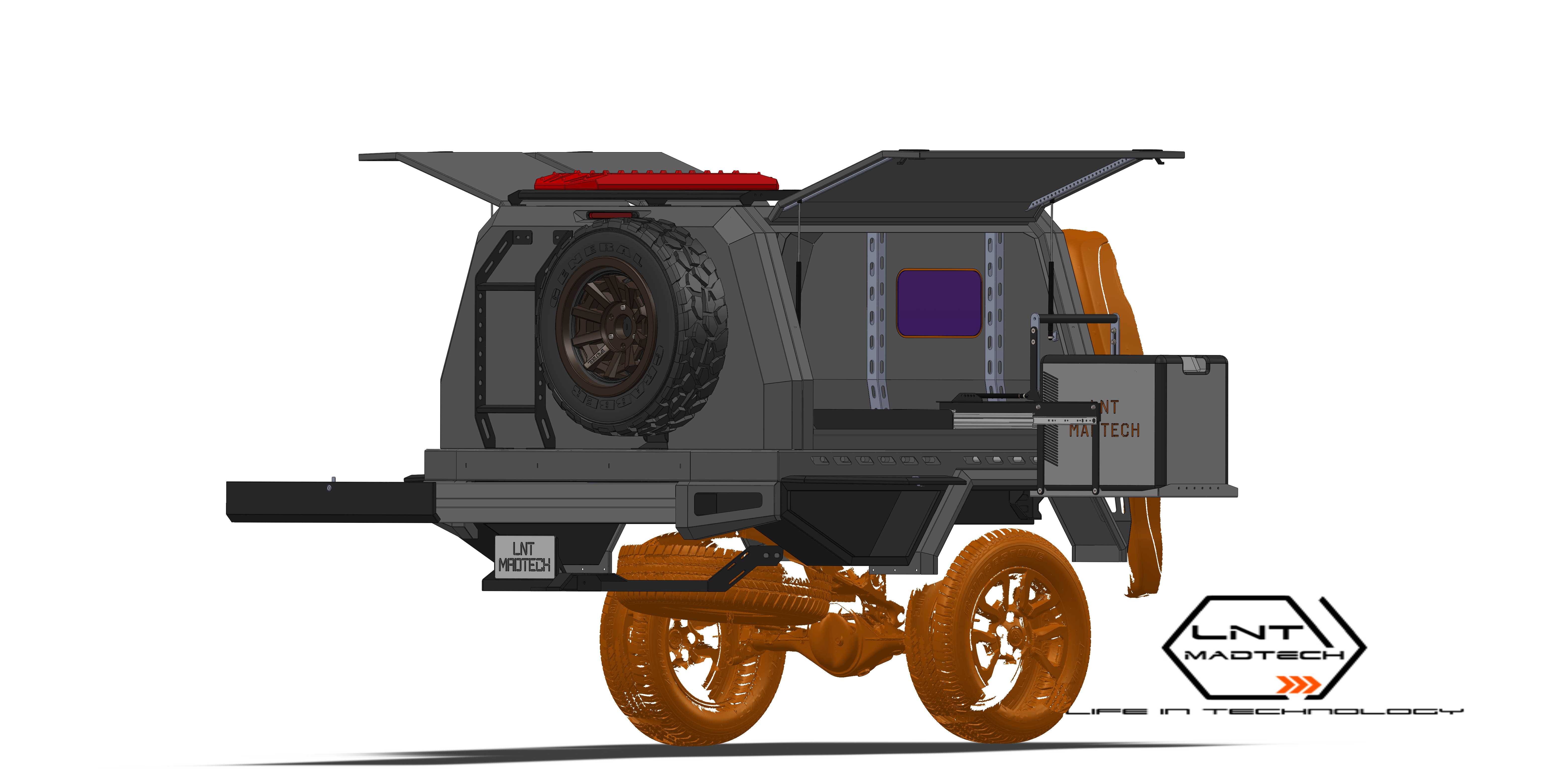

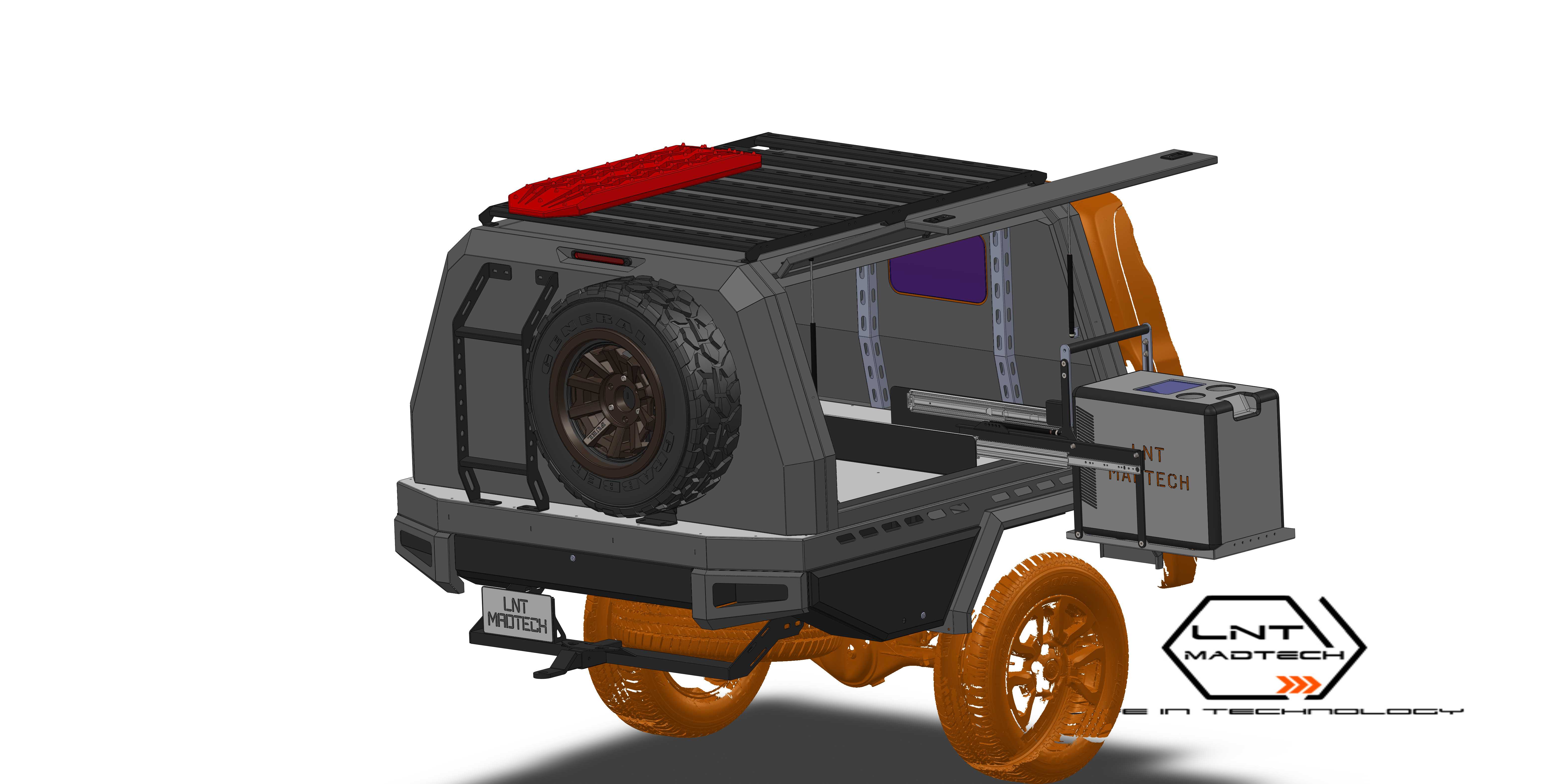

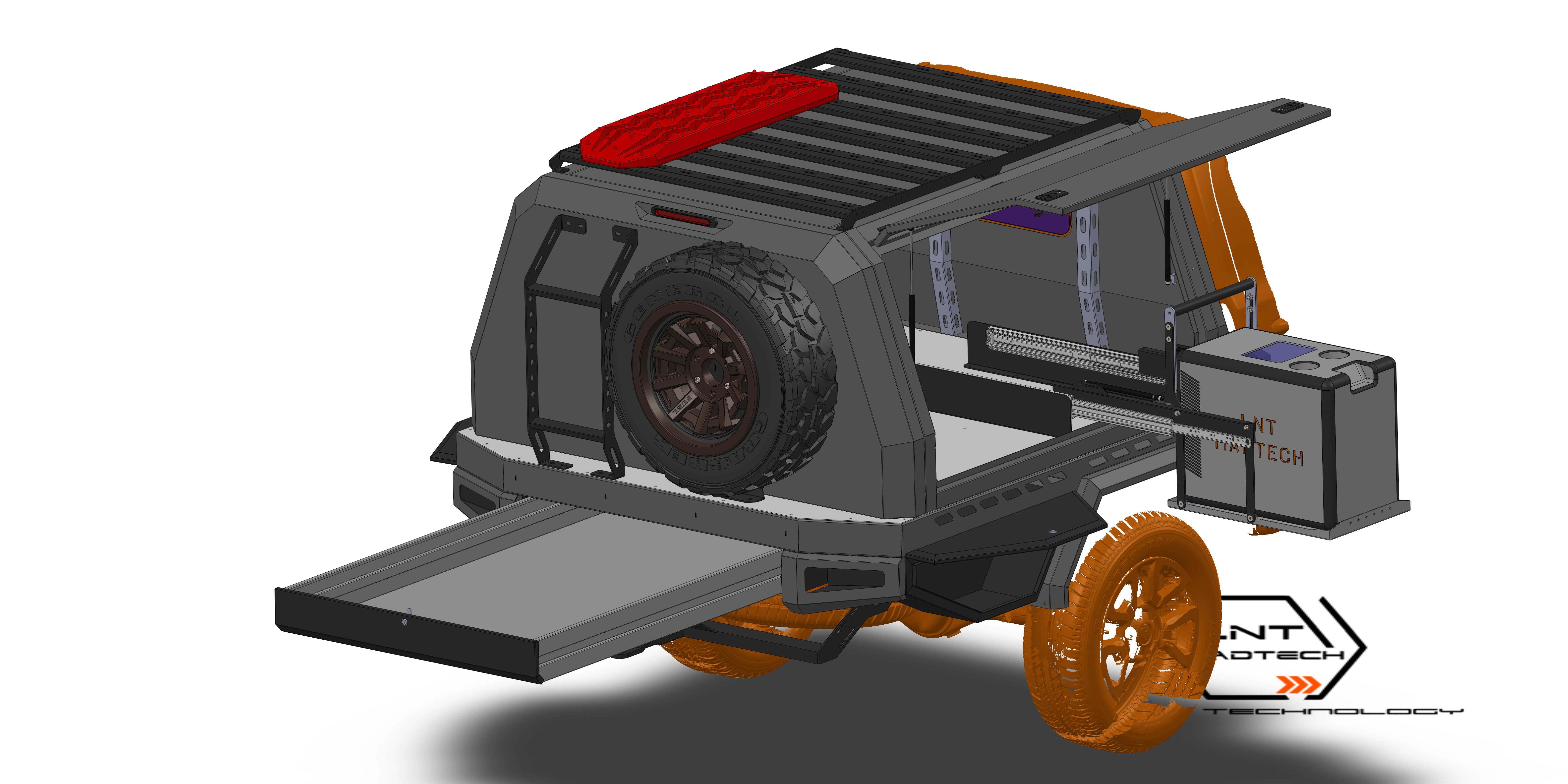

　　侧边储物模块集中布置在乘员不易频繁进出的一侧，箱体外形与车架、轮拱和后斗边界贴合。箱体表面预留检修口和锁扣位置，可用于放置脱困板、工具、储水容器、线缆或小型发电设备。模块外侧设置可折叠承载板，展开后可作为简易操作台，收起时贴合舱壁，不增加车辆横向通过宽度。设计这类外挂箱体时，不能只看静态装配间隙，还要把悬挂压缩、车桥扭转、车身侧倾和货箱形变纳入检查，特别是在长行程越野工况下，箱体边缘与轮胎、油管、线束之间应保留连续安全距离。

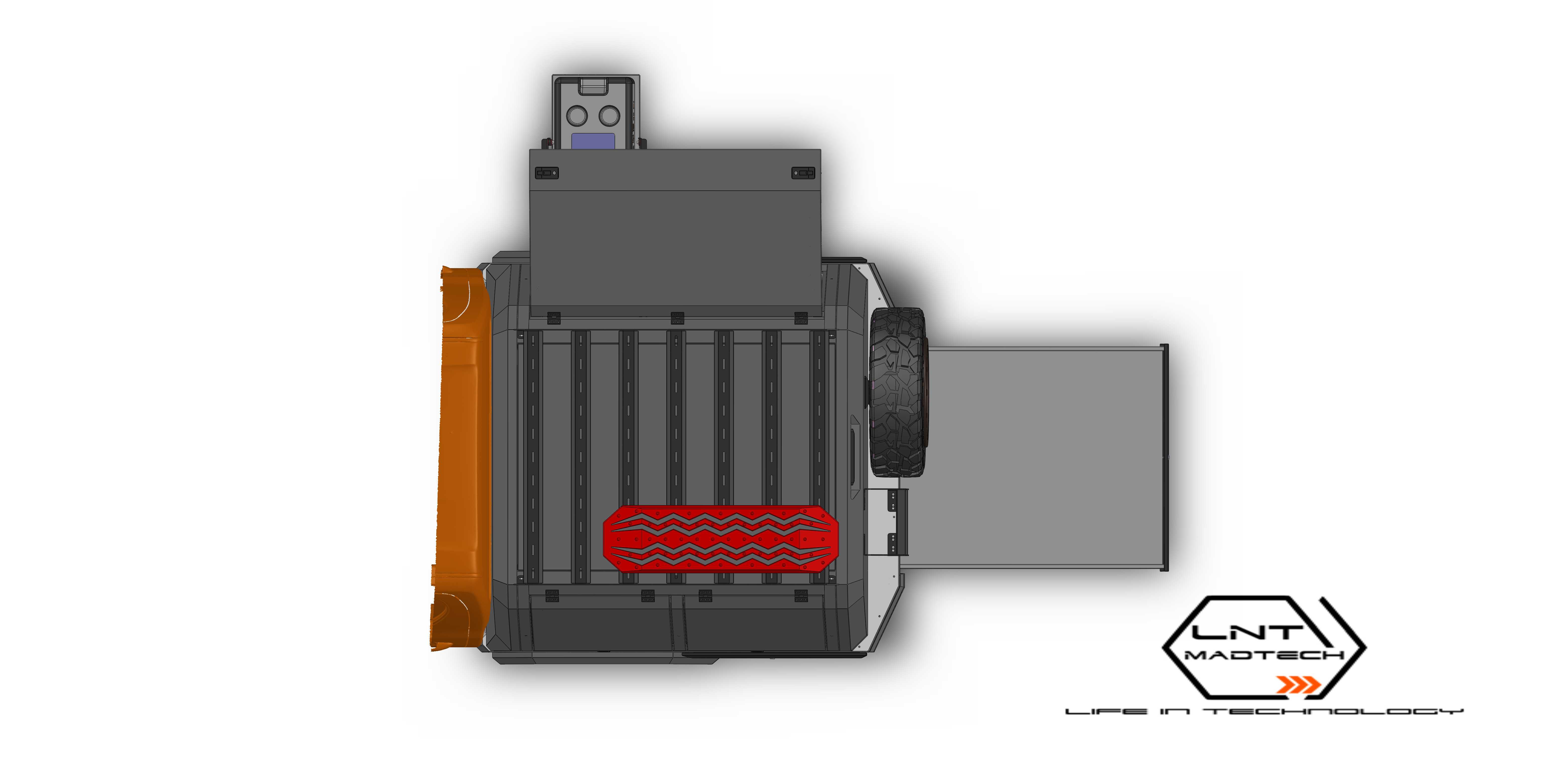

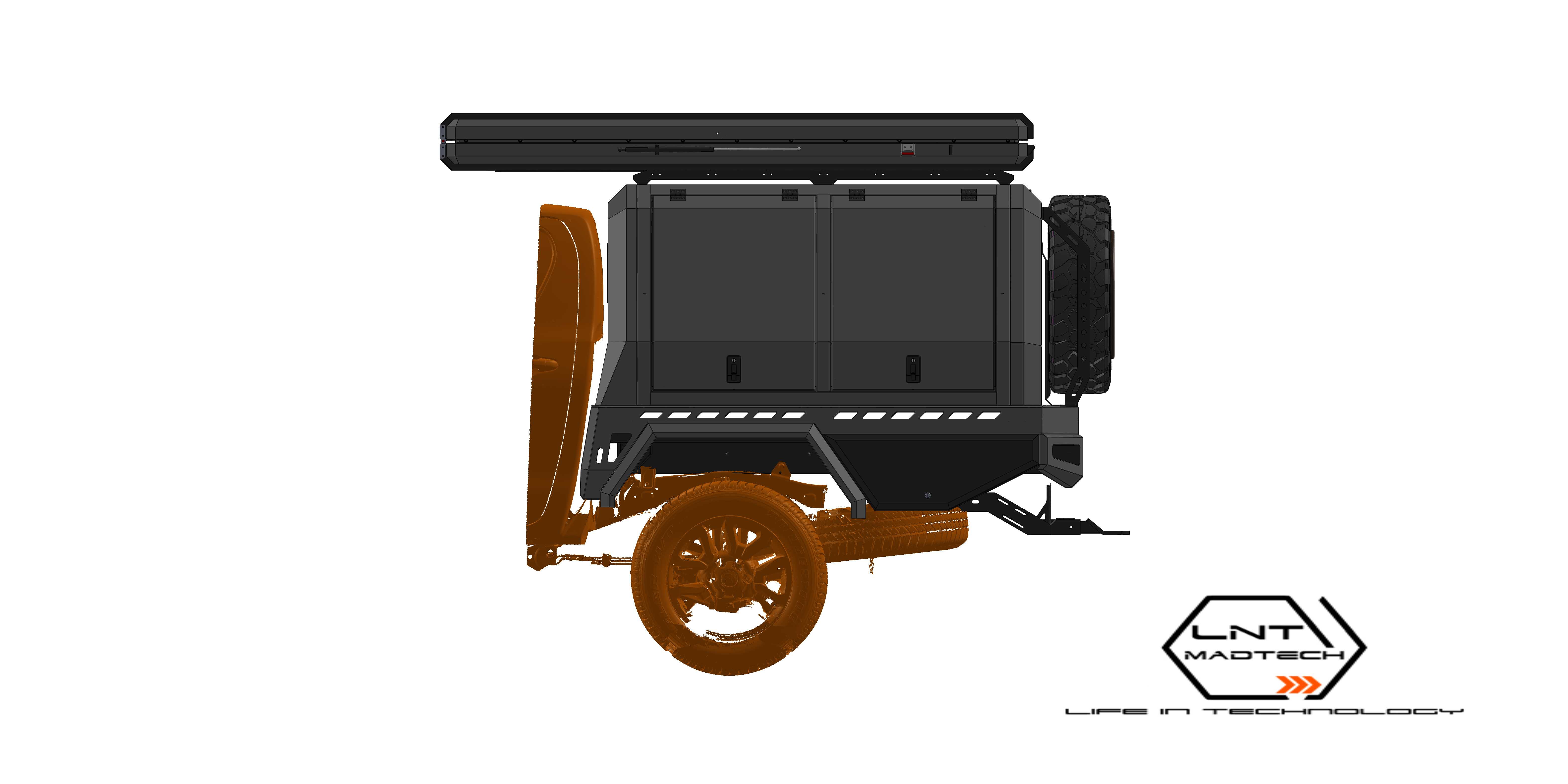

　　安装边界方面，背驮单元需要适配中型皮卡货箱的长度、宽度和轮拱间距。底部支撑脚应避开货箱卷边和薄弱钣金，优先把集中载荷分散到多组垫块上；与车身连接的位置要允许少量相对位移，防止刚性约束在车架扭转时撕裂支架。顶部帐篷闭合后的高度需控制在车库、限高杆和林区道路可接受范围内，展开后的遮阳板则应保证前风挡上方视线和驾驶状态不受影响。后部备胎、箱体和牌照区域不能遮挡原厂尾灯、倒车雷达和摄像头视野，若改装后改变了灯光位置，应在结构上预留重新安装面。

　　从三维结构拆解角度看，建模过程应先建立皮卡货箱、轮拱、尾门、车架顶部和后悬挂极限姿态作为参考，再依次搭建底架、立板、顶部铰接框架、帐篷翻板、备胎支架和侧挂箱体。硬体部件之间采用螺栓、铰链和快拆压点连接，便于维护和拆卸；织物帐篷部分虽然不承担主承载，但需要通过包边、魔术贴或压条把拉力传递到硬质边框，避免局部撕扯。整体方案兼顾了皮卡日常运输、越野通行和短期露营三种使用状态，结构重点不在复杂曲面，而在边界控制、载荷传递、运动避让和野外环境下的可靠装拆。
