4英寸卫生级三夹钳活接头卡箍结构设计

　　在食品饮料、生物制药、精细化工等对管路洁净度有严苛要求的生产场景中，快装式管路连接部件的可靠性直接决定整套生产系统的运行稳定性与卫生合规性，4英寸规格的三夹钳活接头卡套，正是这类洁净管路系统中应用频次极高的核心连接件。不同于普通螺纹连接、法兰连接的紧固形式，这类卡箍式连接不需要额外焊接螺纹段或者在管端加工法兰密封面，仅需在对接的两个管端预先冲压或焊接适配的快装接头端头，依靠卡箍的环抱锁紧力就能实现密封对接，安装拆卸的效率远高于传统连接形式，非常适合需要频繁拆解清洗、定期更换管路组件的生产工段。

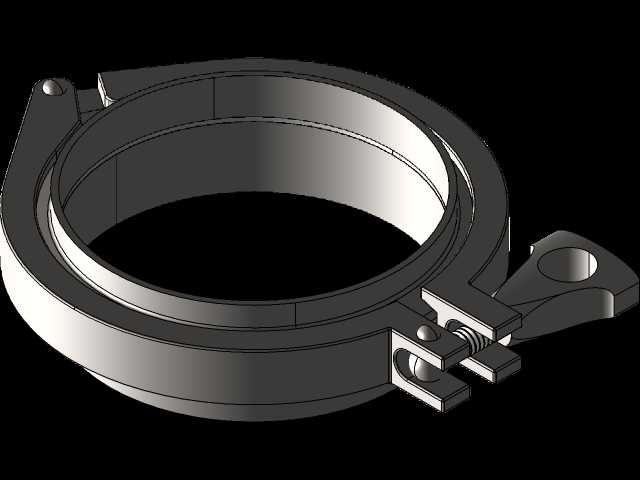

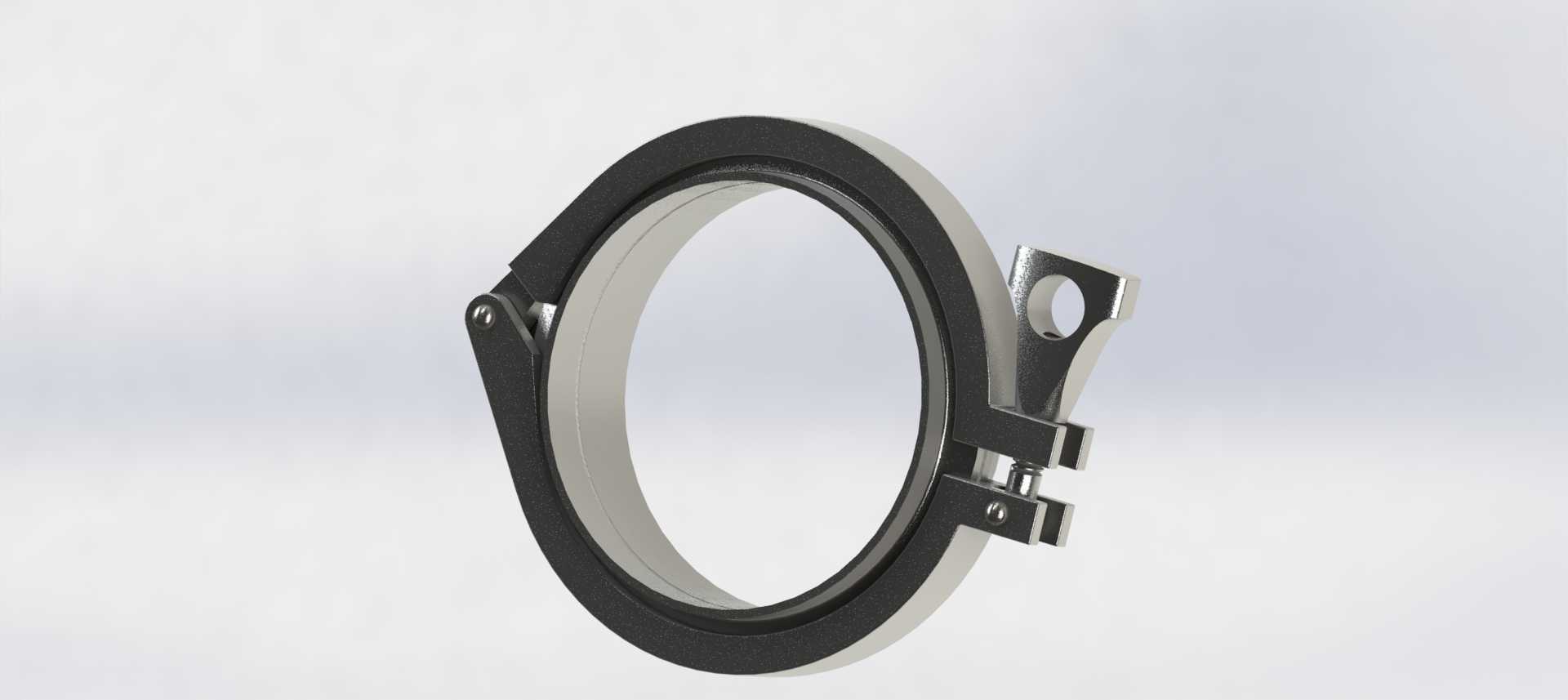

　　从实际使用场景来看，4英寸的卡箍适配公称通径100mm左右的洁净管路，常见于物料输送主管道、CIP清洗回路、纯化水分配管路等位置，这类管路内部输送的介质多为食品浆料、制药原液、工艺纯水等，不允许有连接死角、介质残留，因此卡箍的结构设计完全围绕密封可靠性、无卫生死角、装拆便捷性三个核心方向展开。卡箍的主体采用分体式铰接结构，一侧为销轴连接的开合端，另一侧为带快锁螺栓的锁紧端，环抱内侧设计有与快装接头端头斜面完全匹配的梯形卡槽，当卡箍扣合在两个对接的接头端头外侧时，旋紧锁紧端的蝶形螺母，卡槽的斜面会同步对两个接头的端面施加轴向挤压力，将夹在两个接头端面之间的密封垫圈均匀压实，实现管路的径向密封与轴向固定。

　　在结构设计的细节处理上，卡箍的铰接端采用间隙配合的销轴连接，销轴两端做铆压封边处理，既保证卡箍开合过程的转动顺畅度，又避免长期使用后销轴脱出导致卡箍散件；锁紧端的螺栓采用铰接式挂耳结构，不需要将螺栓完全从螺母上旋出就能完成卡箍的开合操作，装拆时仅需将螺母旋松3-5个螺距，即可将螺栓从卡箍的开口挂槽中脱出，翻开卡箍就能完成管路的拆解，大幅减少现场装拆的操作时间。卡箍的主体材质通常选用304或者316L不锈钢，卡箍内侧与接头接触的卡槽表面做精抛光处理，表面粗糙度控制在Ra0.8μm以下，避免粗糙表面残留介质滋生细菌；卡箍外侧做哑光喷砂处理，既提升车间环境下的抗指纹、抗污渍附着能力，也避免抛光表面的反光对车间操作人员造成视觉干扰。

　　从安装边界与尺寸适配的角度来看，这款4英寸卡箍适配的快装接头端头外径为119mm，接头端头的密封面斜面角度为15度，卡箍完全扣合后的最大外径为152mm，铰接端到锁紧端的总长度为178mm，安装时需要在管路对接位置预留至少200mm的径向操作空间，方便操作人员用手或者专用工具旋紧锁紧螺母。卡箍的锁紧行程设计有足够的冗余量，即使密封垫圈存在±1mm的厚度公差，或者接头端头存在小范围的尺寸偏差，卡箍依然可以通过锁紧螺母的旋合行程补偿尺寸偏差，保证密封面的压紧力均匀分布，不会出现局部密封不严导致的介质渗漏问题。

　　在实际工程选型过程中，需要注意卡箍的额定工作压力与管路系统的工作压力匹配，4英寸规格的这类卡箍在常温工况下的额定工作压力为1.0MPa，完全可以满足绝大多数洁净流体输送管路的压力要求；如果应用在高温灭菌工况，比如121℃的蒸汽灭菌环境，需要根据温度对应的压力折减系数，确认卡箍的锁紧力是否满足密封要求，必要时可以在灭菌过程中二次紧固锁紧螺母，避免温度变化导致材料热胀冷缩出现密封面压紧力不足的问题。另外，卡箍配套的密封垫圈需要根据输送介质的特性选择对应材质，输送普通水性介质可以选用三元乙丙橡胶垫圈，输送有机溶剂类介质则需要选用氟橡胶或者硅橡胶垫圈，垫圈的内径需要与管路内径完全一致，避免垫圈突出管路内壁造成介质残留或者流动阻力增大。

　　不同于小规格卡箍可以单手操作的设计，4英寸规格的卡箍因为环抱尺寸较大，锁紧需要的压紧力更高，因此锁紧端的蝶形螺母设计有更大的受力翼片，不需要借助扳手等工具，仅靠操作人员的手部力量就能达到足够的锁紧力矩，避免工具紧固导致的过度锁紧压坏密封垫圈，或者锁紧力不足导致的渗漏问题。卡箍的铰接位置设计有微小的轴向间隙，允许卡箍在扣合过程中存在小范围的角度偏转，即使两个对接的管路存在微小的同轴度偏差，卡箍也可以顺利扣合，不会因为管路对位不准导致卡箍无法安装，降低现场管路安装的对位精度要求，提升管路铺设的施工效率。
