异形连接挂板二维工程图建模练习作品

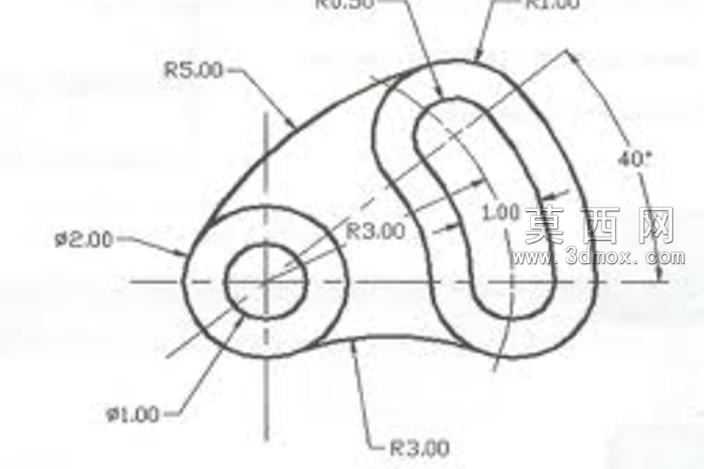

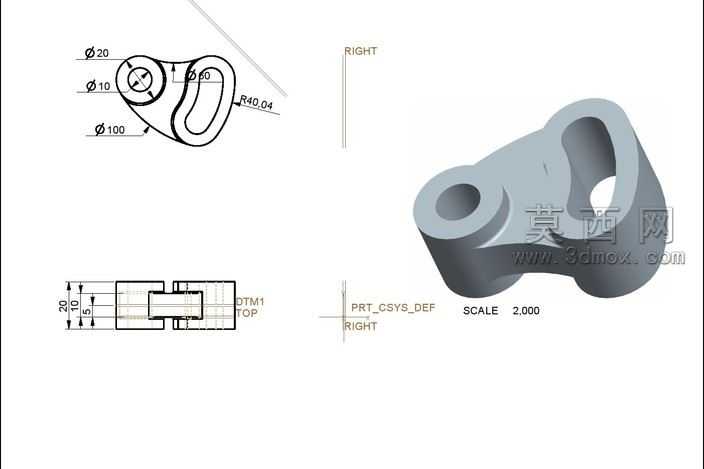

本作品为面向Pro/Engineer Wildfire5.0软件学习者打造的基础建模练习素材，核心围绕异形连接挂板类零件的二维工程图还原与三维建模流程展开，适合初学者掌握草绘约束、尺寸驱动、特征生成的核心操作逻辑。建模前期需先梳理工程图的尺寸基准，以左侧同轴圆环的圆心作为全局坐标原点，先绘制直径2.00的外圆与直径1.00的内孔轮廓，添加同心约束确定左侧安装孔的基础结构；再定位右侧长圆形腰型孔的中心位置，按照R3.00的圆弧半径绘制腰型孔的内外轮廓，保证腰型孔两侧圆弧与直边的相切约束，同时控制腰型孔的壁厚为1.00，确保结构的均匀性。外轮廓绘制阶段需依次衔接各段圆弧：左侧外圆与上方R5.00圆弧添加相切约束，上方R5.00圆弧与右上角R1.00圆弧平滑过渡，再衔接40°夹角对应的轮廓段，下方R3.00圆弧分别与左侧外圆、右侧腰型孔外轮廓添加相切约束，过程中需反复核对各圆弧的半径尺寸、位置尺寸，避免出现过约束或欠约束的情况，保证草绘轮廓完全闭合。完成二维草绘后可通过拉伸特征生成三维实体，根据零件的功能属性可赋予普通碳钢材质，设置合适的拉伸厚度，添加简单的渲染效果呈现金属质感；建模过程中可重点练习尺寸标注的规范、几何约束的合理运用，理解工程图中定位尺寸与定形尺寸的区分逻辑，掌握异形轮廓类零件从二维图纸到三维模型的转化思路，为后续复杂机械零件的建模打下扎实基础。该练习素材聚焦基础操作能力提升，没有复杂的曲面或装配结构，所有尺寸均在工程图中明确标注，学习者可按照尺寸逐步绘制，在建模过程中熟悉软件的草绘环境、特征操作界面，理解参数化建模的核心优势，即修改对应尺寸即可快速调整零件轮廓，提升建模效率与图纸还原的精准度。
