微型线性导轨滑块精密传动结构

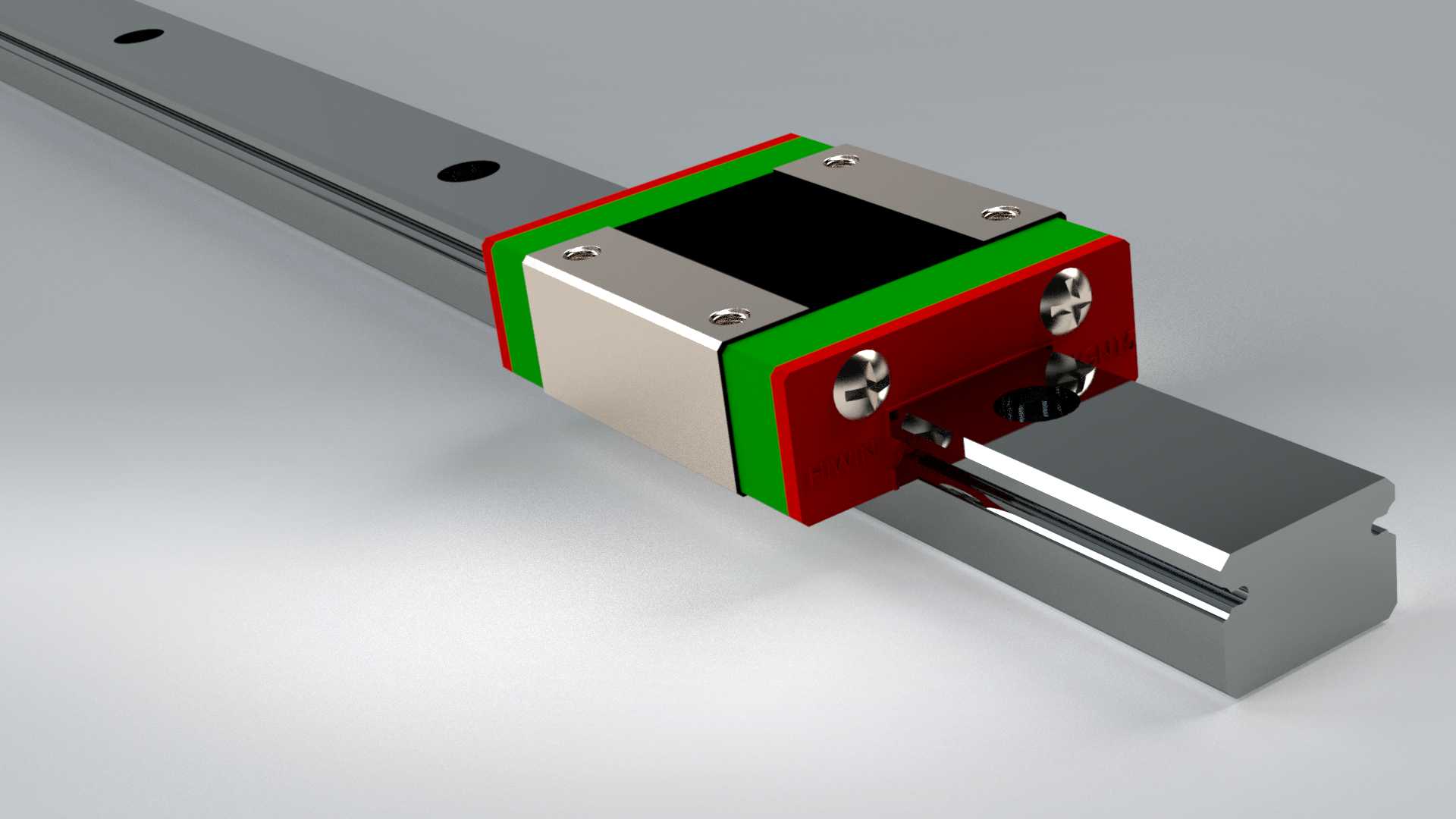

　　这套微型直线导轨副由长条形轨道与方形滑块两部分组成，属于小规格滚动导向元件，常见于桌面级自动化设备、3D打印运动轴、小型检测工装、光学调整平台以及轻载机械手的直线进给单元。滑块内部通过循环钢珠与轨道滚道接触，将滑动摩擦转化为滚动摩擦，在较小驱动力下即可获得平顺的直线运动，这也是微型导轨在轻载精密机构中被大量采用的核心原因。

　　从实际装配角度看，轨道截面为窄长型，顶面布置沉头安装孔，孔位沿长度方向等距分布，装配时可用内六角螺钉从轨道上方向下锁紧到安装基面。沉孔结构保证螺钉头不高出轨道顶面，避免滑块通过时发生干涉。轨道两侧加工有与钢珠匹配的滚道，滚道的几何形状、平行度和表面硬度直接影响运动精度与寿命，因此建模时滚道圆弧、倒角和安装孔位需要保持准确的位置关系。

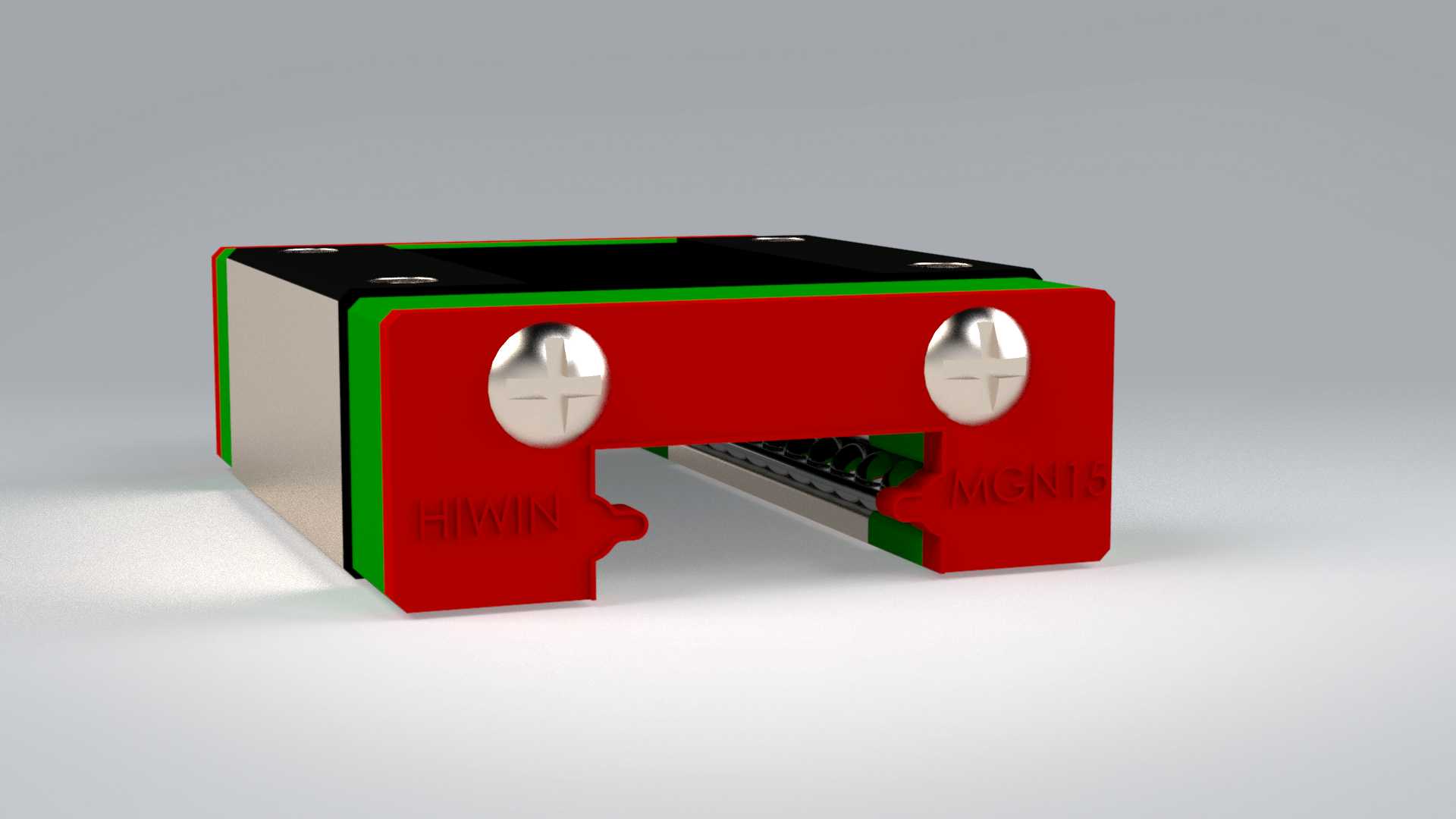

　　滑块部分采用方块式外形，端面可见回流装置与紧固螺钉，侧面预留装配螺纹孔，用于连接工作台、滑座或执行机构。滑块在轨道上往复运动时，钢珠经由端部回流器完成循环，载荷通过滑块本体、钢珠再传递到轨道，形成连续的承载链路。模型中滑块端盖、金属本体、密封与防尘结构的层次关系较为清晰，能够帮助设计者理解内部滚珠循环路径以及外部安装接口。

　　选型时不能只关注导轨宽度，还要结合安装空间校核滑块长度、宽度、高度、孔距以及轨道固定孔间距。微型导轨通常承担径向和侧向载荷，若设备存在偏载、悬臂或倾覆力矩，应通过增加滑块数量、加宽导轨规格或采用双导轨平行布置来提高刚性。单根导轨配单滑块的结构虽然节省空间，但抗扭转能力有限；双滑块布置可提升 moment 承载能力，双导轨四滑块布置则更适合高精度工作台。

　　在设备布局中，导轨安装基面应具备足够平面度，锁紧螺钉需按顺序均匀紧固，避免轨道因局部受力产生弯曲。轨道对接使用时，要控制接缝处的高度差和直线度，否则滑块经过接缝会产生顿挫，长期运行还会加剧滚道磨损。对于粉尘、切屑或加工液较多的环境，滑块端部和下部的防尘件不可省略；洁净环境下也应保持滚道清洁，防止微小颗粒进入循环回路。

　　三维建模过程中，这类零件的价值不只在于外观展示，更在于干涉检查和运动校核。设计者可将滑块与负载板连接，验证螺钉孔是否对齐、拖链和传感器是否避让、滑块运动到极限位置时是否与机架碰撞。轨道长度应略大于有效行程，保证滑块在两端极限位置仍有足够的钢珠啮合长度，而不是刚好停在轨道边缘。

　　从维护角度看，微型导轨虽属于标准化部件，但对润滑和安装误差较敏感。预压等级提高后，刚性和导向精度会增强，同时摩擦阻力也会增大；普通输送或低速定位场景可选择普通预压，精密检测和切削类轻载机构则可考虑中等预压。理解轨道、滑块、滚道、回流器和安装孔之间的结构关系，有助于在紧凑空间内完成可靠的直线运动方案。
