多规格半径与孔径一体检测量规

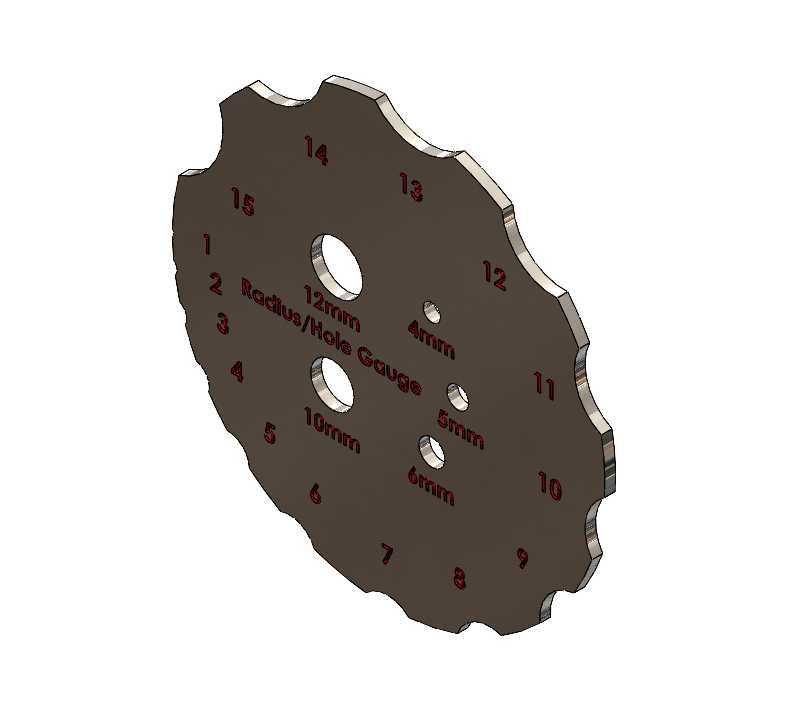

　　在机加工现场的日常巡检、工序间尺寸核验环节，这类集成式半径孔规的使用频率远高于分体式量具，尤其适配CA6140这类普通车床加工过程中的快速尺寸核对，操作工人无需反复更换塞规、半径样板，单块量规就能覆盖常用的小尺寸孔径与外圆弧半径检测需求，大幅减少工位上的量具摆放数量，降低量具混放、遗失的概率。从结构设计来看，量规本体采用薄型圆盘式布局，整体轮廓做了等分外凸的测量边，每一段外凸弧边对应一个固定的半径测量值，从1mm到15mm的常用半径区间连续排布，弧边的轮廓度公差严格控制在IT5级精度范围内，测量时直接将弧边贴合待测工件的外圆角或内圆弧面，通过观察透光缝隙就能快速判断圆弧半径是否在合格公差带内，不需要读取刻度值，对操作工人的识图、

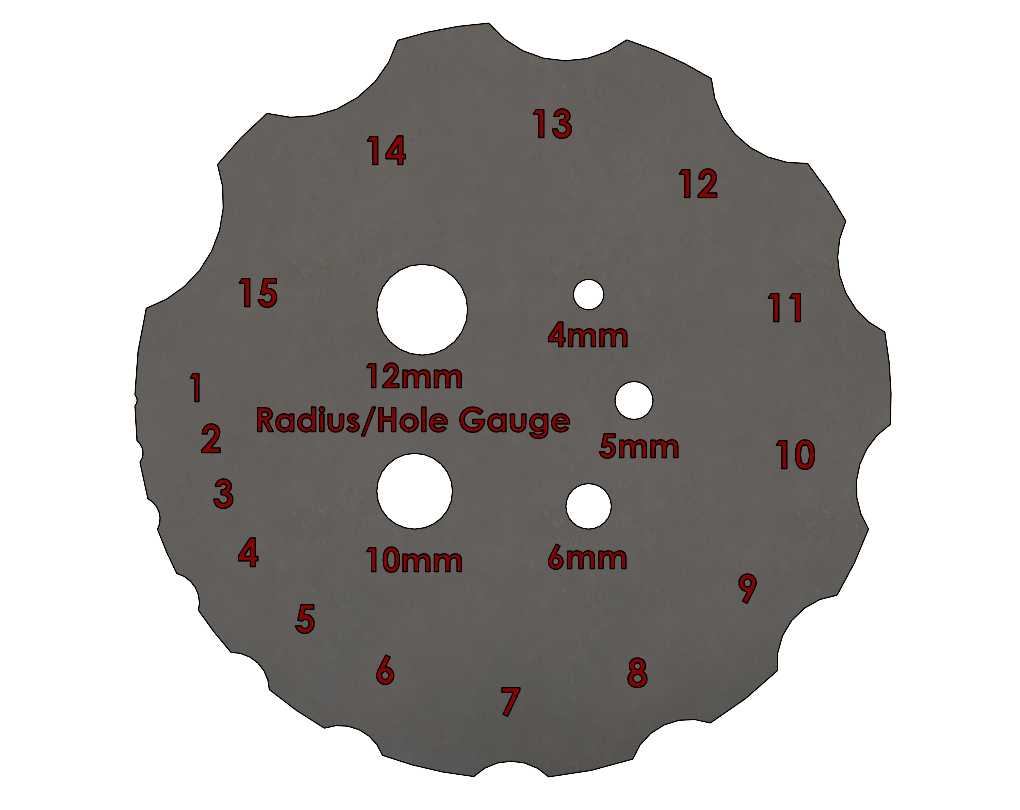

　　读数能力要求更低，适合生产现场的快速判定。量规中心区域集中布置了四个不同规格的通孔测量位，分别对应4mm、5mm、6mm、10mm、12mm的常用孔径检测，每个孔位的入口处都做了15度的导向倒角，避免测量时孔口锐边刮伤工件表面，同时也能快速对准待测孔位，通孔的尺寸公差按照通止规的通端要求设计，能够顺畅通过的孔径即为合格下限以上，配合车间自备的止端塞规就能完成完整的孔径合格性判定，这种集成设计把原本需要五把单独塞规、十五片半径样板才能覆盖的测量范围整合到单块量规上，整体直径控制在100mm，厚度仅5mm，重量不到200g，工人可以直接放在工装口袋里随身携带，巡检时不需要往返工具柜取用量具。

　　设计阶段特意将半径测量值的标识采用激光蚀刻工艺做在量规表面，标识深度0.1mm，不会因为长期手持摩擦导致刻度模糊，每个测量位的标识都紧邻对应的测量边或测量孔，读取标识时不需要翻转量规，避免拿反量规导致的测量值误判。量规的外缘所有锐边都做了0.2mm的倒钝处理，既避免划伤操作人员的手部，也防止量规与工件碰撞时出现测量边崩缺，延长量具的使用寿命。从安装边界和使用场景来看，这类量规不需要额外的固定安装座，既可以手持直接完成现场测量，也可以配合简易的量具挂架挂在机床操作侧的墙板上，拿取距离不超过手臂伸展范围，适配单人单机的普通车床操作工位布局。在实际加工场景中，比如车削小直径轴类的端部圆角、法兰盘的安装过孔、

　　小型轴套的内孔倒角圆弧这类特征时，工人每加工完3-5件工件就可以用这块量规快速核对尺寸，不需要等待质检人员的专检，能及时发现刀具磨损导致的尺寸超差，减少批量报废的概率。量规的材质选用合金工具钢，整体淬火硬度达到HRC58-62，表面做发黑处理，具备良好的防锈性能，在车间存在切削液、润滑油飞溅的环境下也不容易出现锈蚀，日常维护只需要每班结束后擦拭干净涂抹少量防锈油即可，不需要特殊的存储条件。不同于数显类量具需要定期校准电池、排查电路故障，这类机械式集成量规没有活动部件，故障率极低，校准周期可以延长到6个月一次，大幅降低量具的维护成本。在小批量多品种的加工场景下，这类量规的适配性更强，不需要针对每一种零件定制专用检具，覆盖的尺寸区间都是普通车床加工中最常用的尺寸段，不管是维修车间的零星修配加工，还是批量生产的工序间抽检，都能满足测量效率的要求。测量孔的排布特意避开了半径测量边的受力区域，即使长期使用半径边做贴合测量，也不会导致测量孔出现形变，保证孔径测量的精度稳定性，量规中心的大孔既可以作为12mm孔径的测量位，也可以作为悬挂孔使用，穿入挂绳后可以挂在操作人员的手腕上，高空作业或者登高测量零件时也不会出现量具掉落的情况。
