黄铜烛台结构三维数模设计

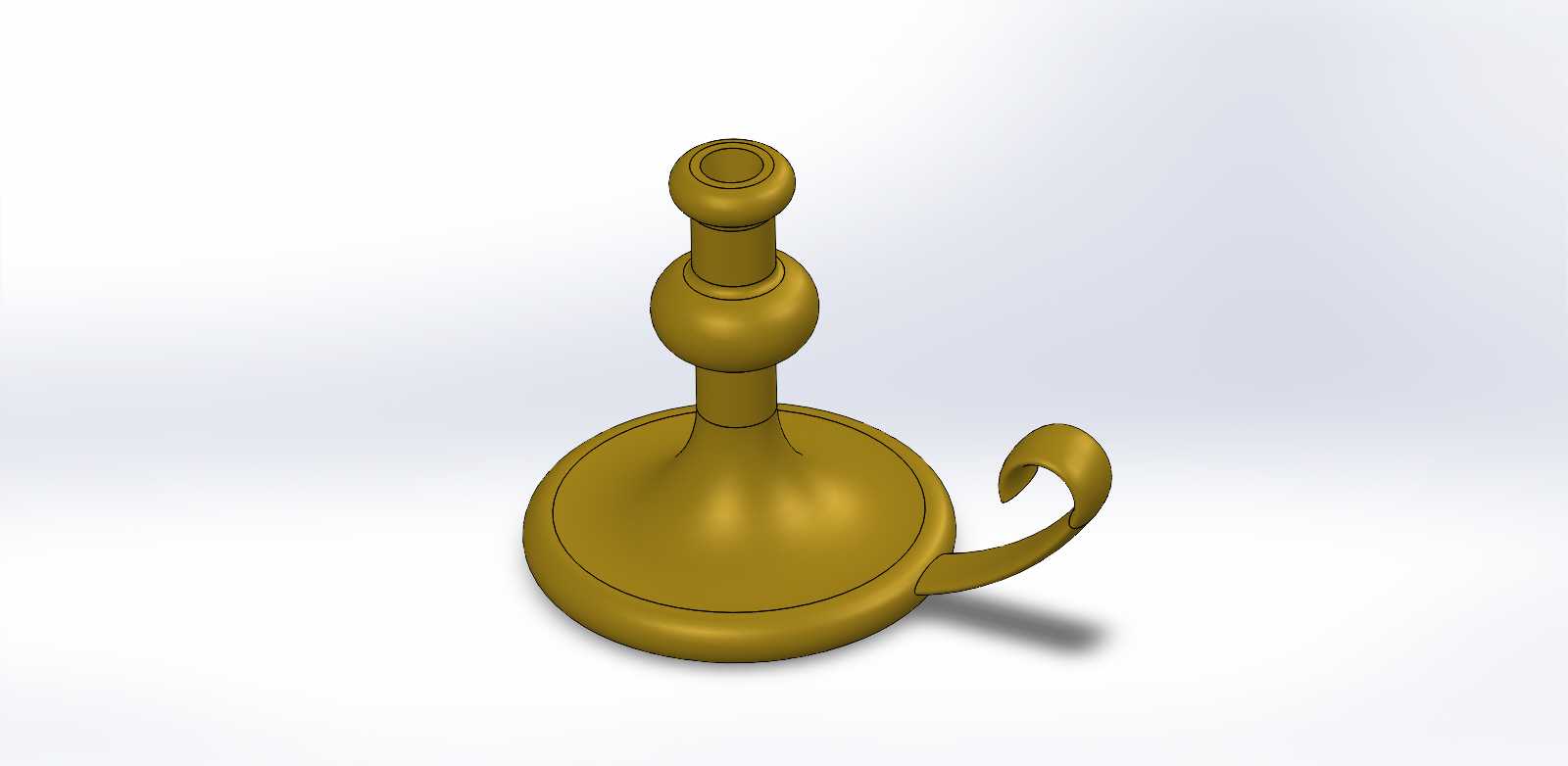

　　做日用五金结构设计的同行大多接触过烛台类产品的建模，这类产品看似是简单的装饰五金，实则要兼顾放置稳定性、手持操作手感、蜡烛固定可靠性三个核心需求，很多新手建模时只盯着外观曲面做，忽略实际使用的边界条件，打样后经常出现放不稳、拿取打滑、蜡烛易倾倒的问题。这个烛台的整体结构采用三段式回转主体加侧置执手的布局，底部是大直径圆盘底座，底座边缘做了小圆弧过渡，既避免锐边割手，也能增大与放置台面的接触面积，底座的厚度控制在整体高度的十分之一左右，既保证整体重心落在底座投影范围内，不会出现侧翻风险，也不会因为底座过厚导致整体重量超标，增加不必要的材料成本。中间的立柱部分做了两处球形凸起过渡，不是单纯为了装饰效果，第一处靠近底座的球形凸起，

　　是手持拿取时的虎口受力位，直径比上下立柱段大30%左右，手指握持时能形成自然的卡位，不会因为表面光滑出现滑脱；第二处靠近顶部的球形凸起，是蜡烛安装位的限位结构，凸起上方的细圆柱段是蜡烛插孔，内径匹配常规民用杆蜡的外径，插孔深度控制在15mm左右，既能保证蜡烛插入后不会晃动，也不会因为插孔过深导致蜡烛残根难以清理。侧置的执手采用曲线弯弧设计，从底座上表面边缘延伸而出，弯弧的曲率贴合人手指自然弯曲的弧度，执手的截面做了椭圆化处理，长轴方向与握持受力方向一致，长时间拿取也不会出现硌手的问题，执手与底座、立柱的衔接位置都做了G2连续的圆角过渡，一方面是避免压铸或者铸造成型时出现应力集中导致的开裂，另一方面也方便后续的表面抛光处理，

　　不会出现清洁死角。从安装边界来看，这个烛台的最大外轮廓是底座直径加执手外伸长度，放置时只需要预留比最大外轮廓大10mm的台面空间即可，不需要额外的固定结构，自身重量加上底座的接触面积，足以应对日常使用中的轻微触碰。建模时的曲面处理要注意，所有回转面的同轴度要控制在0.1mm以内，不然加工出来的立柱会出现歪斜，放置时蜡烛不在垂直状态，燃烧时蜡油会滴到台面上；执手与主体的合并位置要做实体布尔运算后的圆角补面，不能出现曲面缝隙，不然导出工程图时会出现破面，影响后续的模具开模。这类黄铜材质的烛台大多采用精密铸造工艺生产，建模时还要预留0.3mm的抛光余量，所有的转角位置不能小于R0.5，不然铸造时会出现充型不满的问题。实际使用场景中，

　　这类烛台既可以作为日常停电时的临时照明支撑件，也可以作为餐饮场所、家居空间的装饰陈设件，结构设计时还要考虑蜡油的导流，顶部插孔的边缘做了微小的内凹倒角，燃烧融化的蜡油会顺着倒角流到插孔周围的环形平面上，不会顺着立柱流到底座或者台面上，减少后续清洁的工作量。很多同行做这类产品时容易把执手的位置做的过高，导致拿取时整体重心上移，稍微倾斜就会出现蜡烛滑落的问题，这个结构把执手的连接位置设置在底座上表面，握持时的受力点靠近整体重心位置，哪怕烛台倾斜30度，手里的受力也不会出现明显的偏重，移动时的稳定性更好。另外立柱上的两处球形凸起，除了握持和限位的作用，也能在视觉上拉长整体的线条比例，不会因为直上直下的立柱显得过于呆板，兼顾了结构实用性和外观装饰性。建模过程中做干涉检查时，要确认蜡烛插入插孔后，底部与插孔底面完全贴合，不会出现悬空，同时蜡烛的外圆与插孔内壁的间隙控制在0.2mm左右，既方便蜡烛插拔，也不会因为间隙过大导致蜡烛晃动倾斜。
