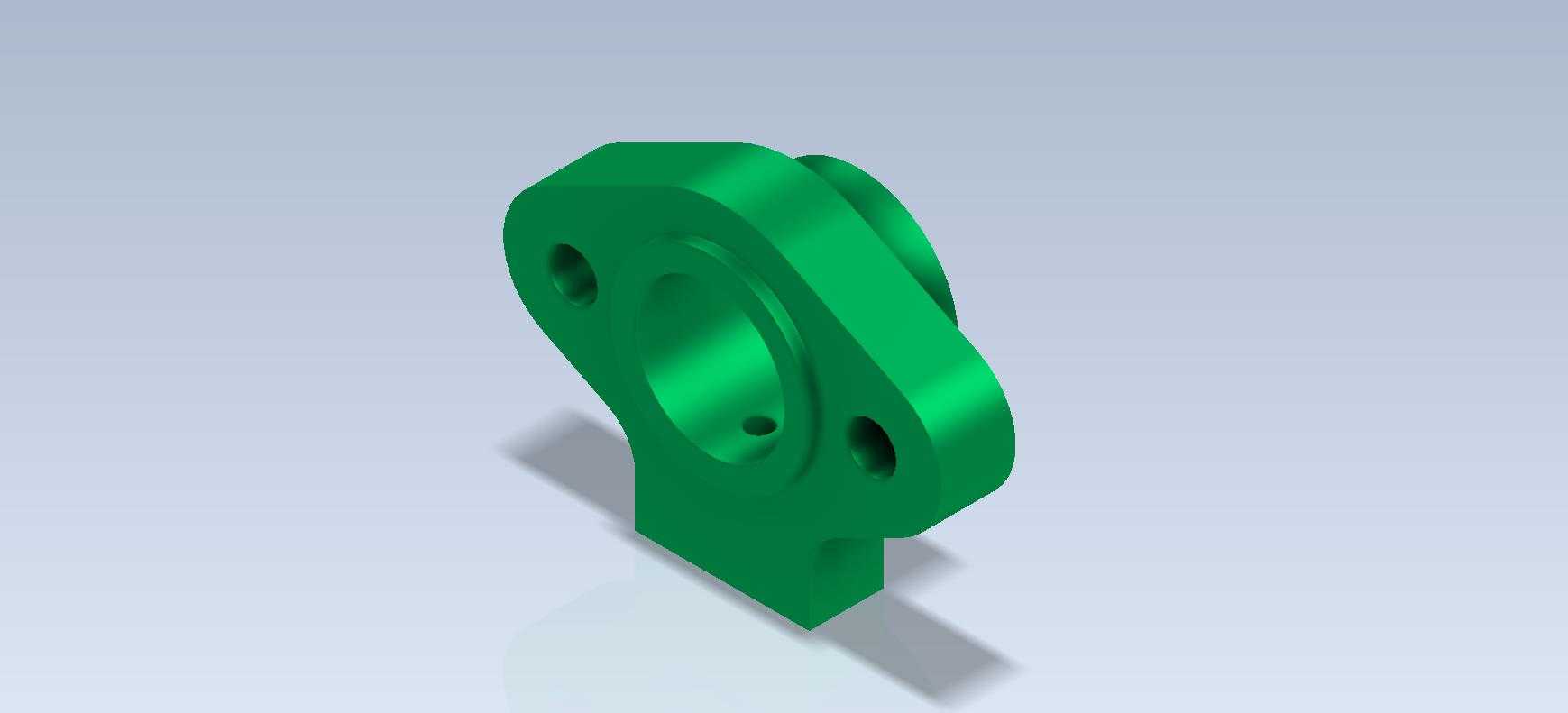

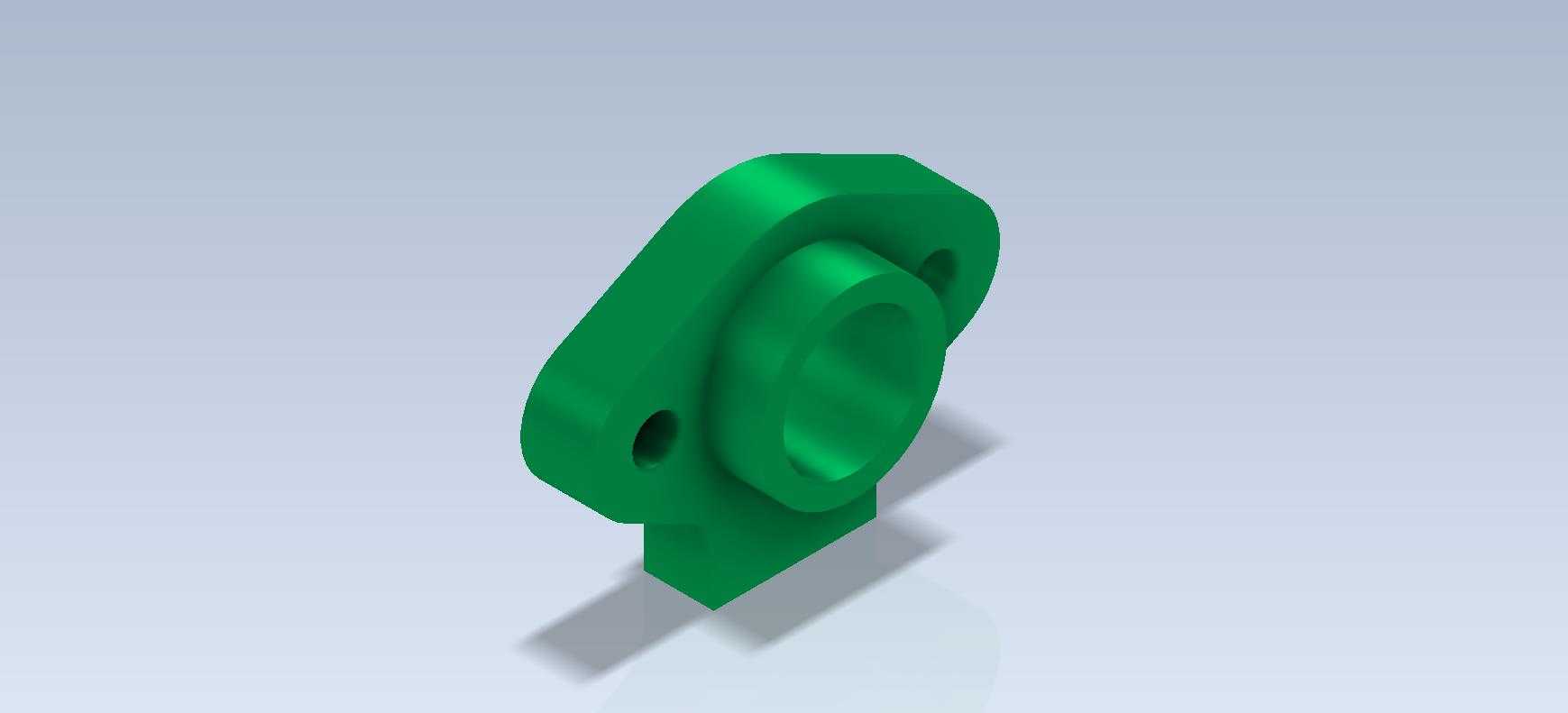

这款异形法兰安装座是CA6140普通车床进给系统油路转接模块的配套支撑零件,日常在车间设备运维、车床改造场景中经常会遇到同类型结构的测绘建模需求,很多刚接触机床结构设计的从业者,往往会忽略这类非标准安装座的安装边界校核,导致装配后出现油路干涉、固定螺栓受力不均的问题。从实际使用场景来看,该零件主要承担两个核心功能:一是作为进给箱外侧润滑油路的转接固定基座,将床身主油路的润滑油精准导流到光杆支撑轴承的润滑点位,二是为光杆端部的密封端盖提供定位基准,避免车床高速运转过程中密封件出现偏磨漏油的情况。

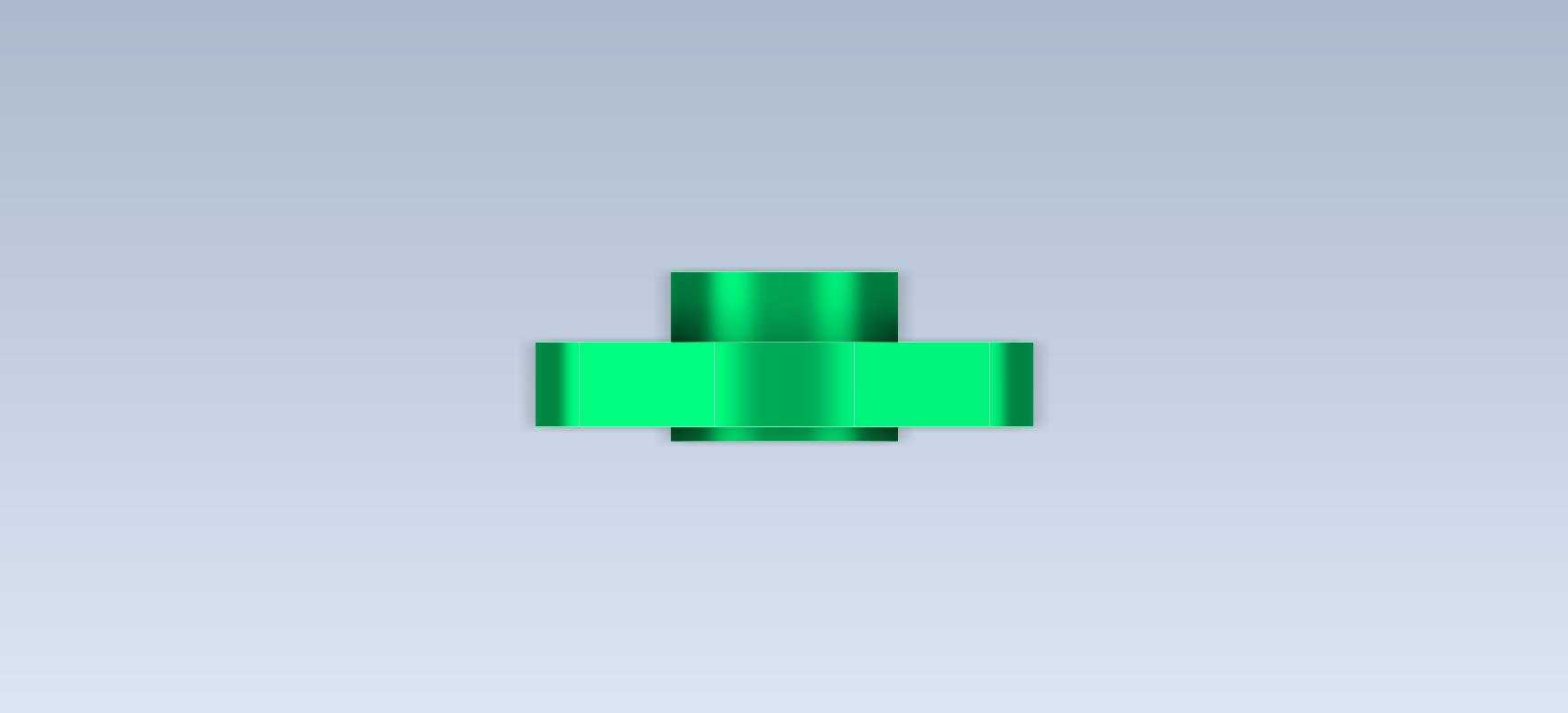

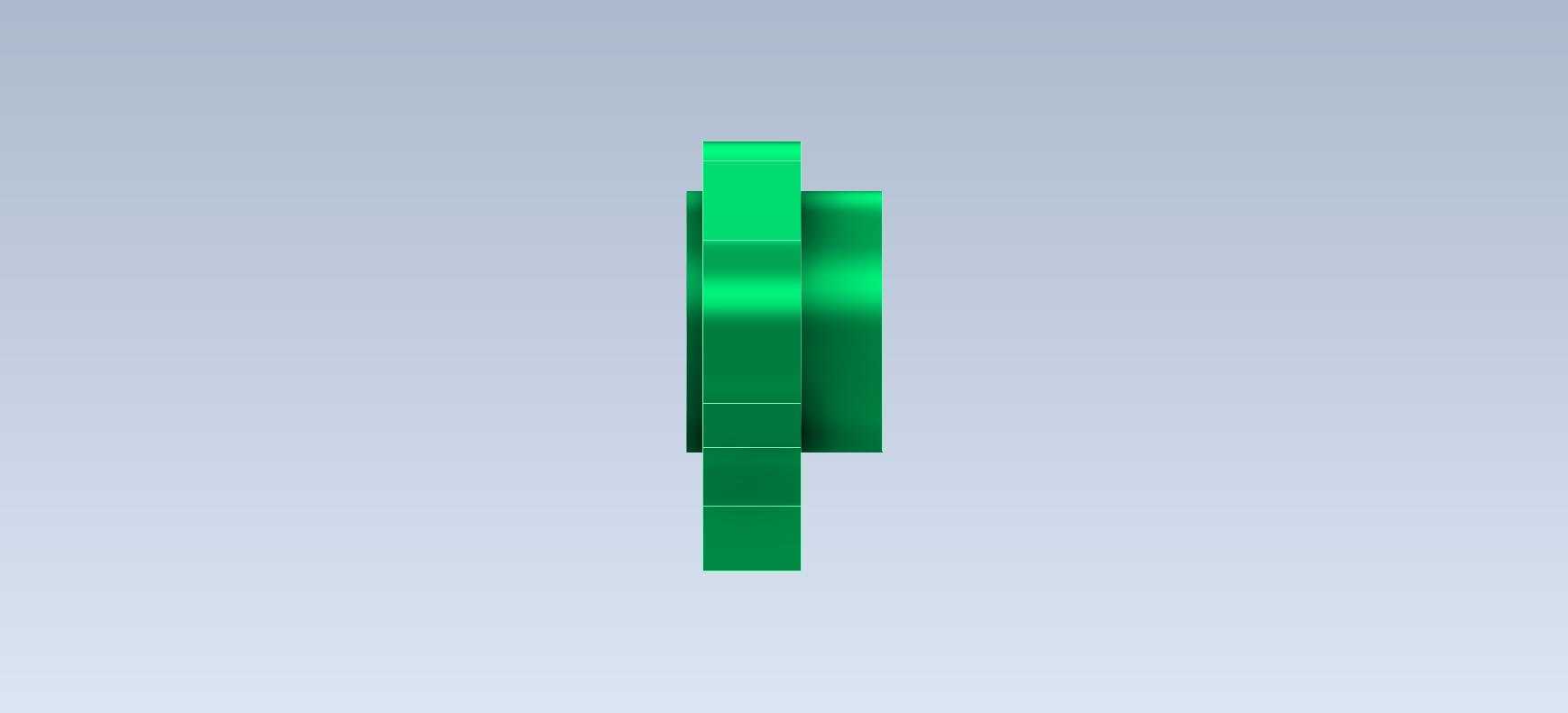

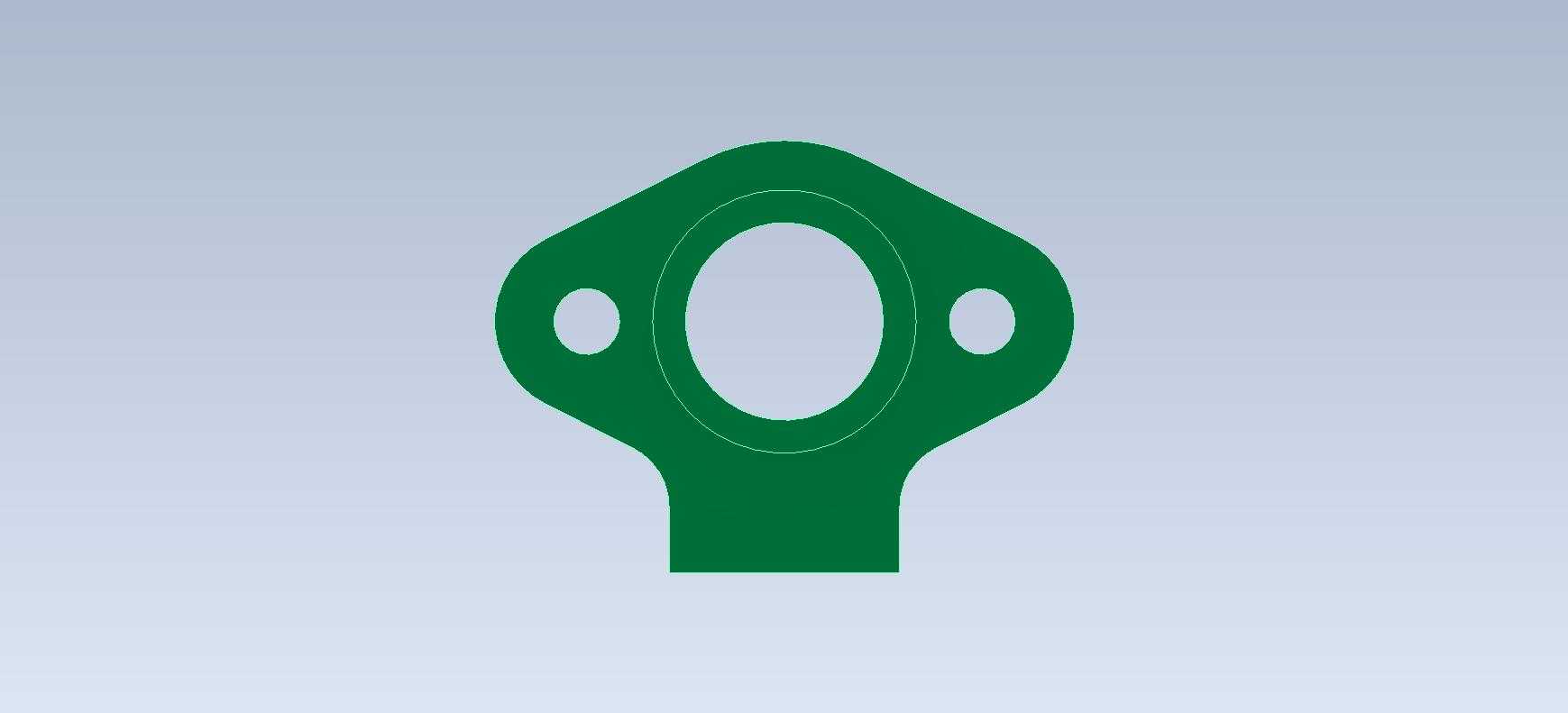

设计这类异形安装座时,首先要明确安装基准面的形位公差要求,零件底部的矩形凸台是和床身安装面贴合的定位面,平面度需要控制在0.02mm以内,否则锁紧固定螺栓后会导致主体法兰孔出现微变形,直接影响穿入其中的光杆同轴度,长时间运转会加剧支撑轴承的磨损。主体的法兰端采用非对称偏心结构,这是因为CA6140车床进给箱外侧的安装空间非常局促,标准圆形法兰会和旁边的溜板箱换向拨杆机构产生运动干涉,所以设计时特意将法兰轮廓做了切边处理,在保证法兰连接强度的前提下,预留出足够的拨杆运动空间,避免车床换向操作时出现零件磕碰。

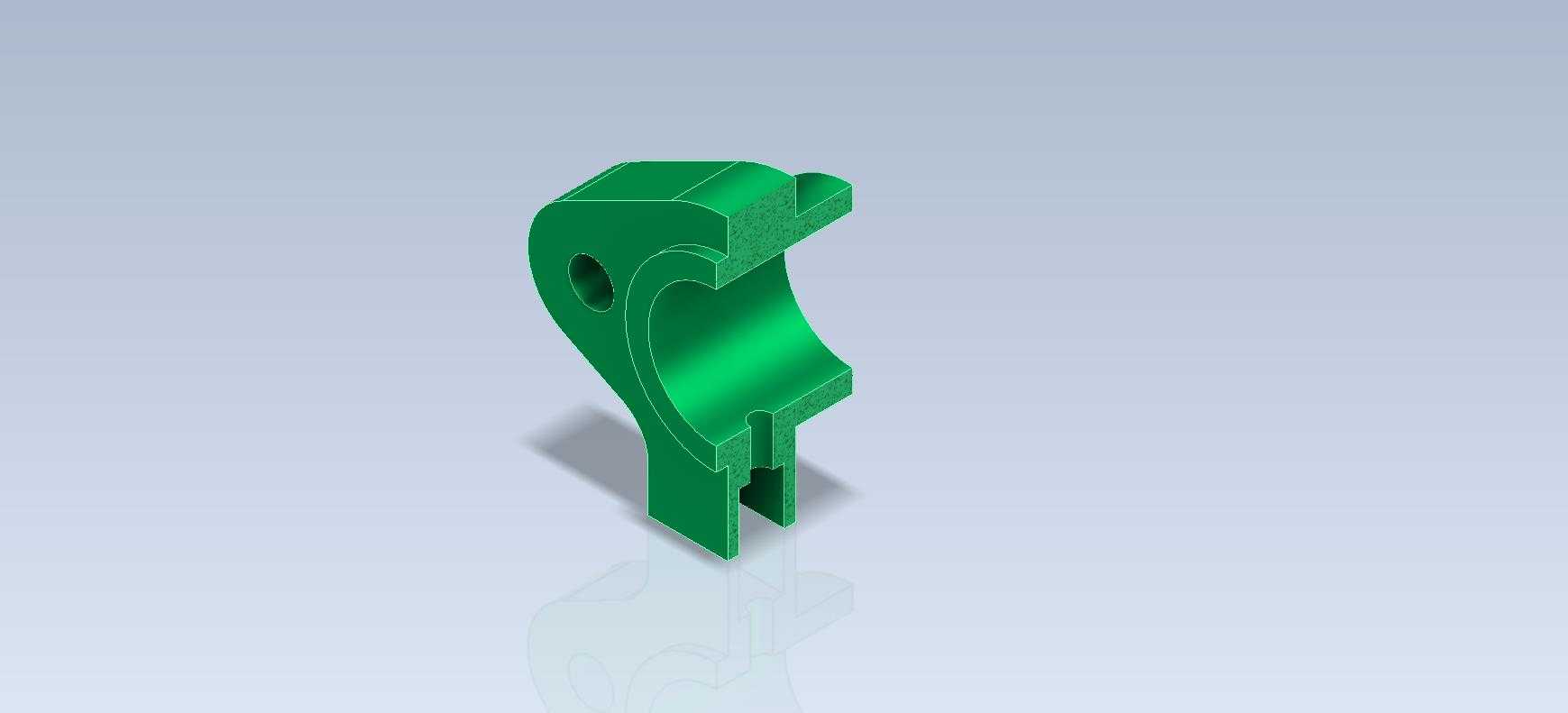

零件上的三个安装通孔采用不等距分布设计,靠近底部凸台的两个通孔用于和床身基座锁紧,孔径适配M8内六角圆柱头螺栓,孔位做了沉头处理,保证螺栓锁紧后端面不突出安装面,不会和后续装配的密封端盖产生干涉;法兰端面上的斜向通孔是润滑油道,孔径经过流量校核,能够保证每分钟0.8L的润滑油通过量,满足光杆支撑轴承在主轴最高转速1400r/min工况下的润滑需求,孔口位置做了1x45度的倒角,方便安装油管接头时的密封件导入,避免割坏O型密封圈造成漏油。

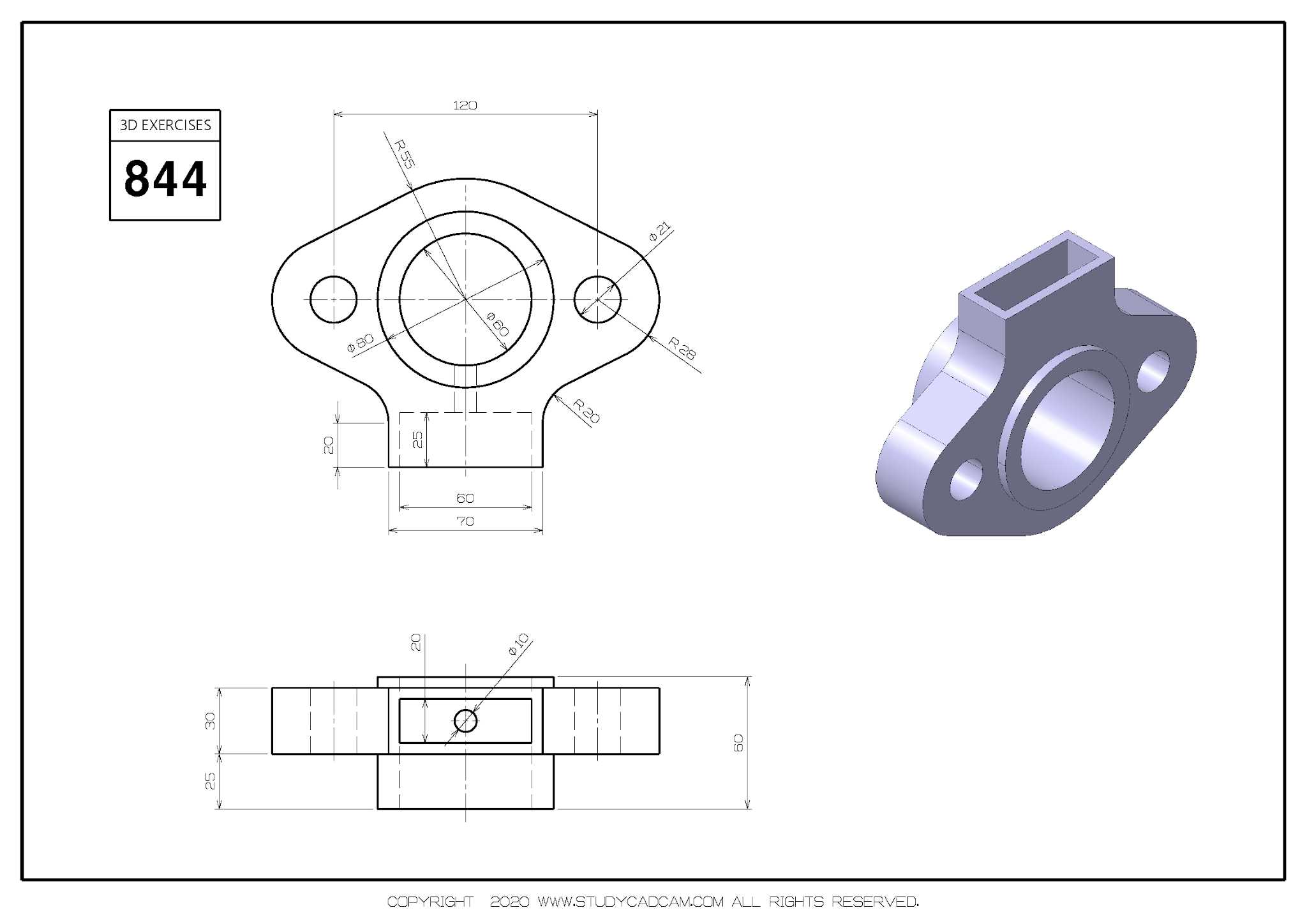

从安装边界来看,零件整体的最大外轮廓尺寸需要严格控制,总高度不能超过72mm,否则会和溜板箱的行程限位块产生碰撞,法兰部分的最大外圆直径控制在68mm,偏心距为12mm,这个偏心尺寸是经过现场反复测绘验证的,既能够避让开拨杆的运动轨迹,又不会因为偏心过大导致法兰根部的应力集中——如果偏心距超过15mm,在螺栓锁紧力和油路油压的共同作用下,法兰和底部凸台的连接位置很容易出现应力断裂,尤其是车床长期满负荷运转时,床身的振动会进一步放大应力集中的影响,大幅缩短零件的使用寿命。
建模过程中需要特别注意几个过渡位置的圆角处理,法兰和底部凸台的连接位置采用R5的过渡圆角,而不是直角连接,这是为了降低铸造过程中的应力集中,同时也方便后续的机加工去毛刺;油道孔和法兰端面的相交位置做了R1的圆角过渡,避免润滑油流动时出现紊流,减少油路堵塞的概率。很多新手在做这类练习模型时,往往只关注外形的相似度,忽略了这些工艺细节,导致建出来的模型只能用于展示,完全无法指导实际生产加工。
实际装配时,该零件的安装面需要涂抹0.1mm厚的密封胶,配合纸质密封垫使用,防止润滑油从安装面的缝隙渗漏,三个固定螺栓的锁紧扭矩要控制在12N·m,扭矩过大会导致零件变形,扭矩过小则会出现密封不严漏油的问题。零件的材质选用HT200灰铸铁,这种材料的减震性能好,非常适合车床这类有持续振动的工况,同时铸造性能优异,生产成本较低,完全能够满足该安装座的使用强度要求。在做三维建模练习时,这类异形偏心结构是非常好的训练素材,能够帮助从业者熟练掌握草图约束、偏心特征创建、工程图基准标注等核心技能,很多企业的机械设计岗位面试时,也会选用类似的零件作为实操建模考题,考察设计者对安装空间、工艺性、强度校核的综合考量能力,而不是单纯的软件操作熟练度。
