皮卡车型钢制后防护保险杠结构设计

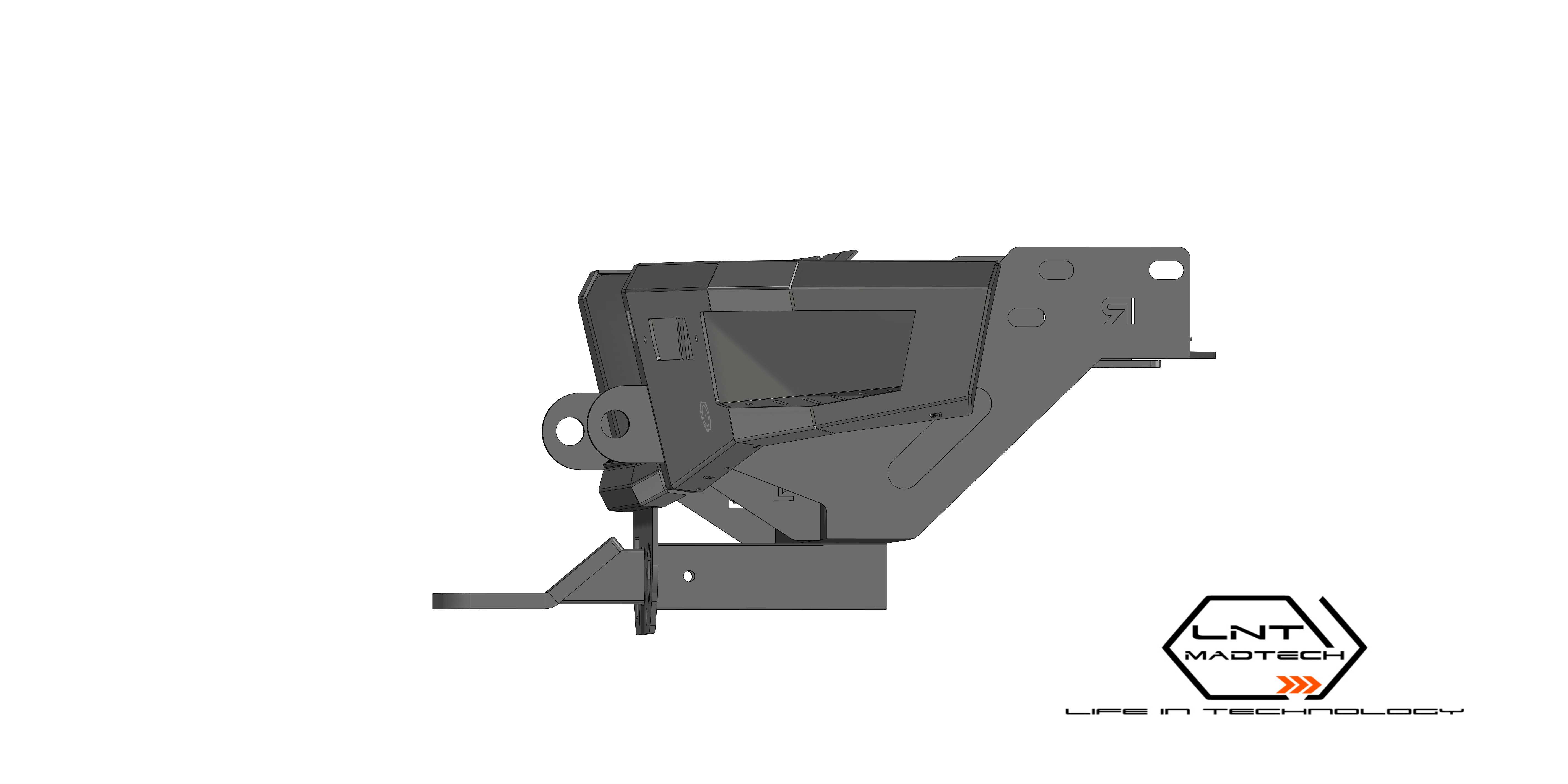

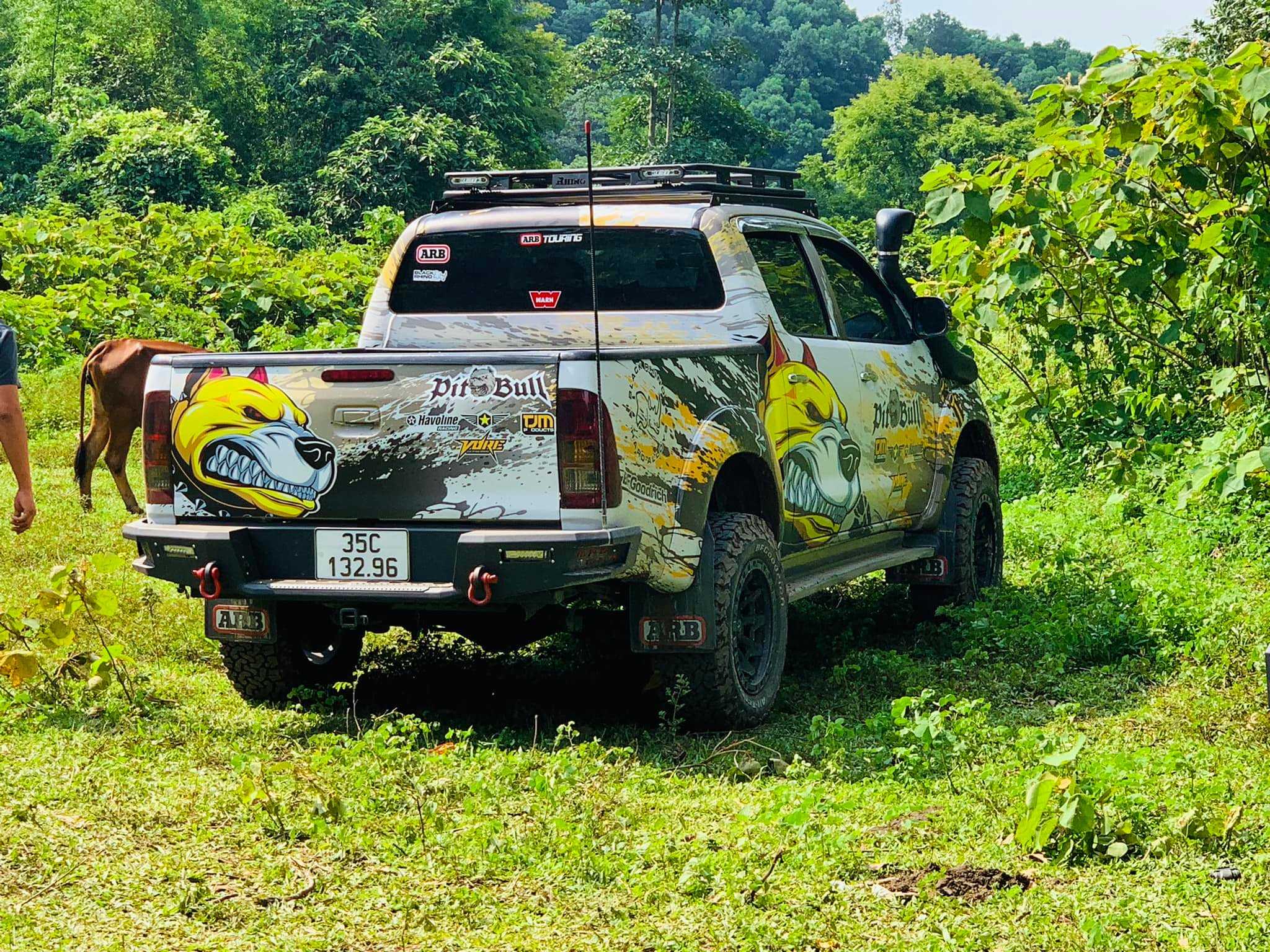

　　这款后保险杠的结构设计，核心围绕皮卡车型在非铺装路面行驶、户外作业场景下的尾部防护需求展开，区别于乘用车型的装饰性后杠，钢制材质的选型首先匹配了皮卡工具属性下的抗冲击要求，日常装载货物时的尾部磕碰、越野穿越时的后方障碍物撞击、甚至低速追尾场景下的车体防护，都是这款结构件需要覆盖的实际使用场景。从安装边界来看，设计阶段完全匹配对应车型的原厂后梁安装孔位，不需要对车体纵梁做额外打孔切割，安装位的公差控制在±1mm范围内，确保装车后不会出现缝隙不均、固定点应力集中的问题，杠体主体的离地间隙在保留防护高度的前提下，避免了过大的接近角损失，不会影响皮卡车型原有的通过性能，哪怕是攀爬较大坡度的越野路段，杠体下沿也不会先于轮胎、差速器等部件触地。

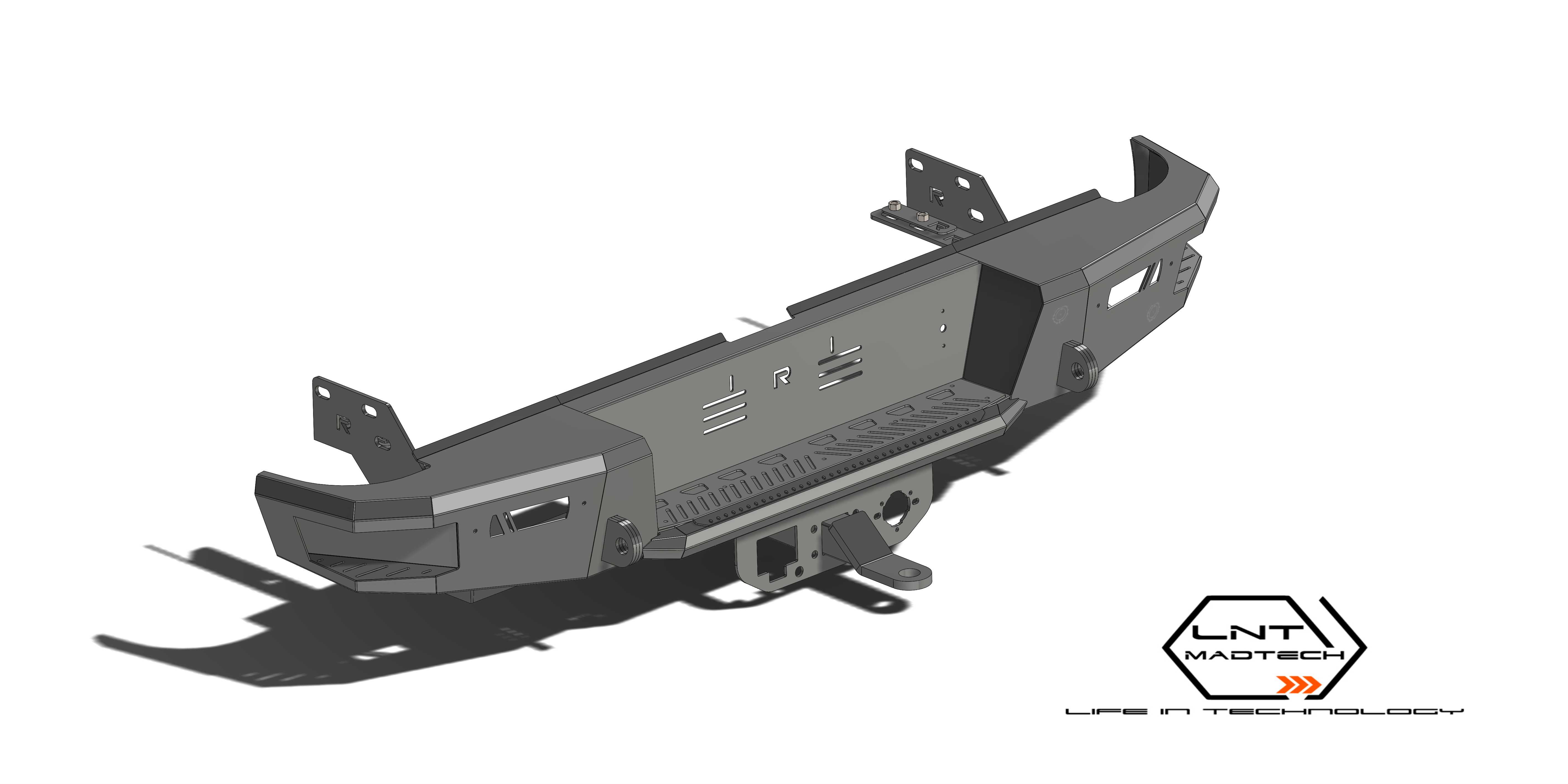

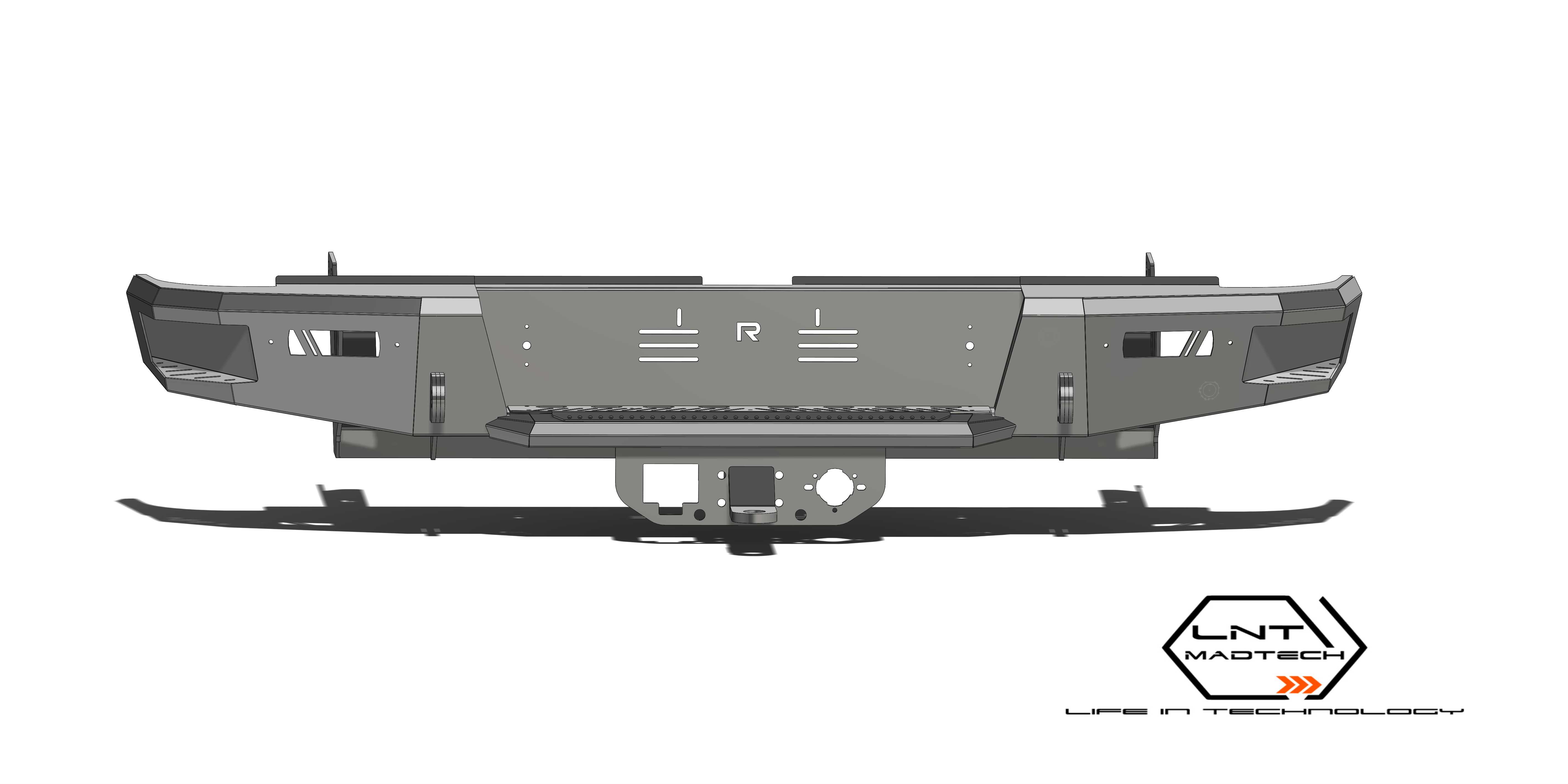

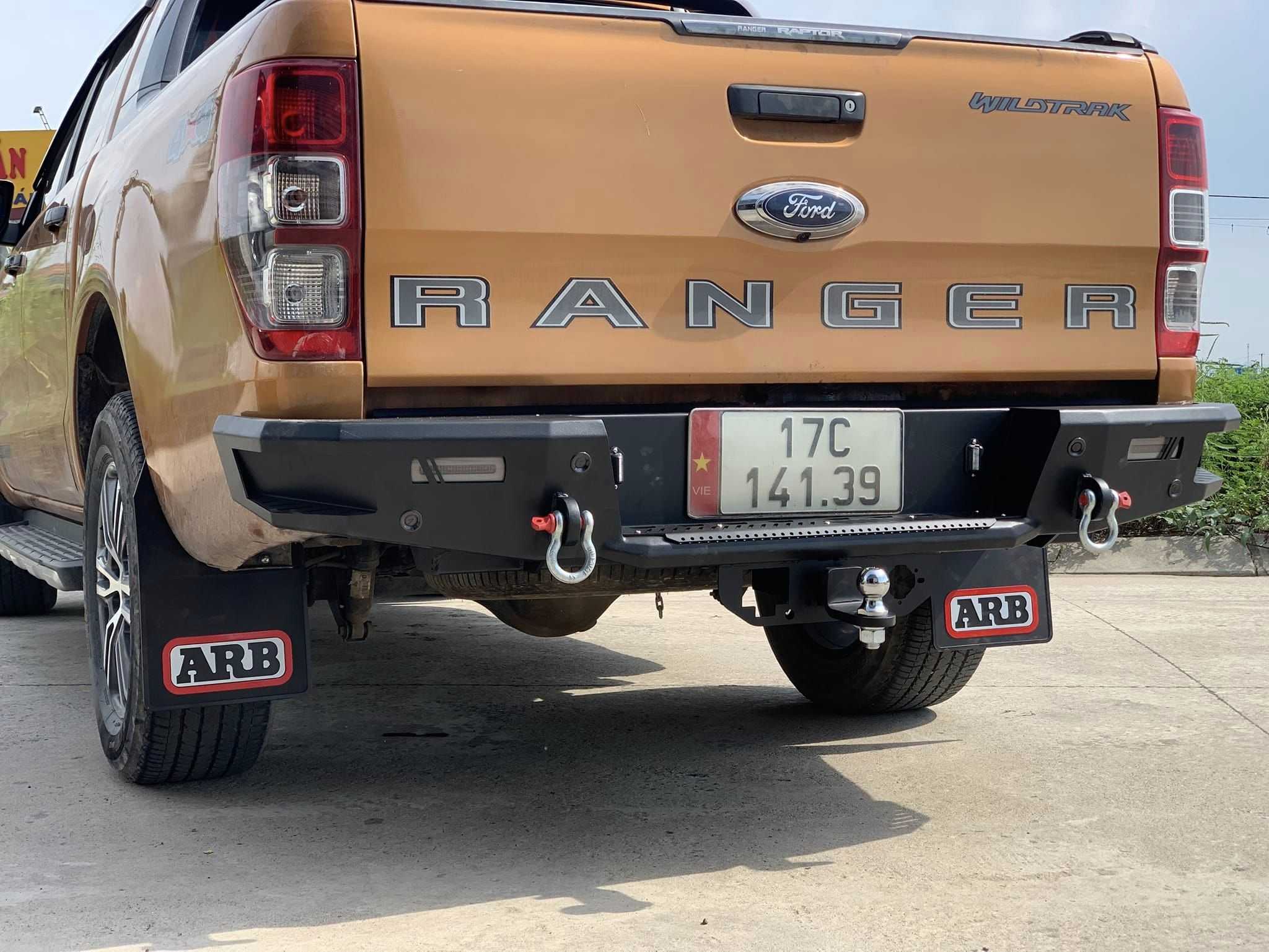

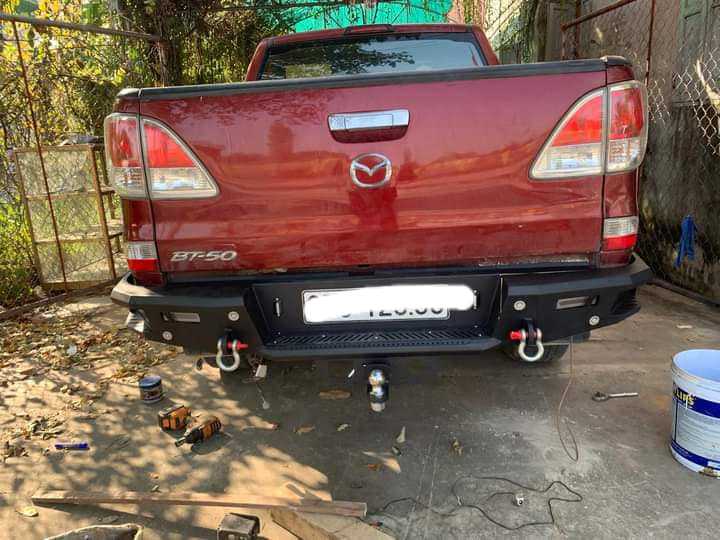

　　功能特性上，杠体中部预留了拖车方口的安装位置，同时集成了牌照安装位、倒车雷达探头预留孔、后示宽灯的安装槽，不需要用户后期自行切割开孔，两侧的结构做了内收处理，避免越野侧滑时杠体边角先剐蹭岩石、树干造成变形，杠体表面的加强筋布局不是装饰性造型，而是通过CAE受力分析后布置的，在常见的追尾撞击、拖拽受力点位置做了钢板加厚，整体钢板厚度选型平衡了防护强度与整车配重，不会因为后杠过重导致车尾下沉、影响原车的悬挂几何。设计思路上没有做过多冗余的夸张造型，所有的结构凸起、凹槽都对应实际功能：中部的标识区域做了内凹处理，避免倒车时直接刮蹭掉标识，两侧的镂空位置是为后期加装辅助倒车灯预留的走线空间，杠体下部的护板结构延伸至备胎下方，

　　能阻挡越野路段卷起的碎石直接撞击备胎下部、后尾门下部钣金，相比原厂的塑料或者薄钢板后杠，这款钢制后杠的受力传导路径直接连接到车体纵梁，拖拽或者撞击时的力不会直接作用在尾门、后围板这些薄钣金件上，能大幅降低尾部碰撞后的维修成本。从结构细节来看，杠体的焊接位置都做了背面加强，所有外露的安装螺栓都做了沉台处理，避免螺栓头突出杠体表面在剐蹭时最先受力变形，后期拆卸维护时不会因为螺栓变形无法拧下，杠体的安装支架采用了与主体同材质的钢制件，没有使用成本更低的铸铁支架，避免长期颠簸路面行驶后支架出现脆性断裂，支架与纵梁连接的位置还预留了缓冲垫片的安装间隙，能过滤一部分行驶过程中杠体产生的共振，减少车内的异响传递。针对不同年款、不同品牌的皮卡车型，

　　这款结构的安装孔位做了模块化适配调整，不需要改变主体杠体的外形结构，只需要更换对应车型的安装支架就能完成适配，大幅降低了不同车型适配的开模成本，也能保证不同车型装车后杠体的离地高度、突出车身的距离保持一致，不会出现某款车型装车后杠体外凸过多影响停车、或者内凹过多失去防护作用的问题。杠体的上沿做了翻边处理，一方面提升杠体整体的抗扭强度，另一方面站在货箱里装卸货物时，翻边结构不会像直角钢板那样割伤衣物或者皮肤，日常使用时也能临时放置小件工具，翻边的承重经过验证可以满足成年人短暂站立的需求，方便用户擦拭后挡风玻璃、整理车顶装载的物品。
