CA6140机床L型带腰孔支架输出构件

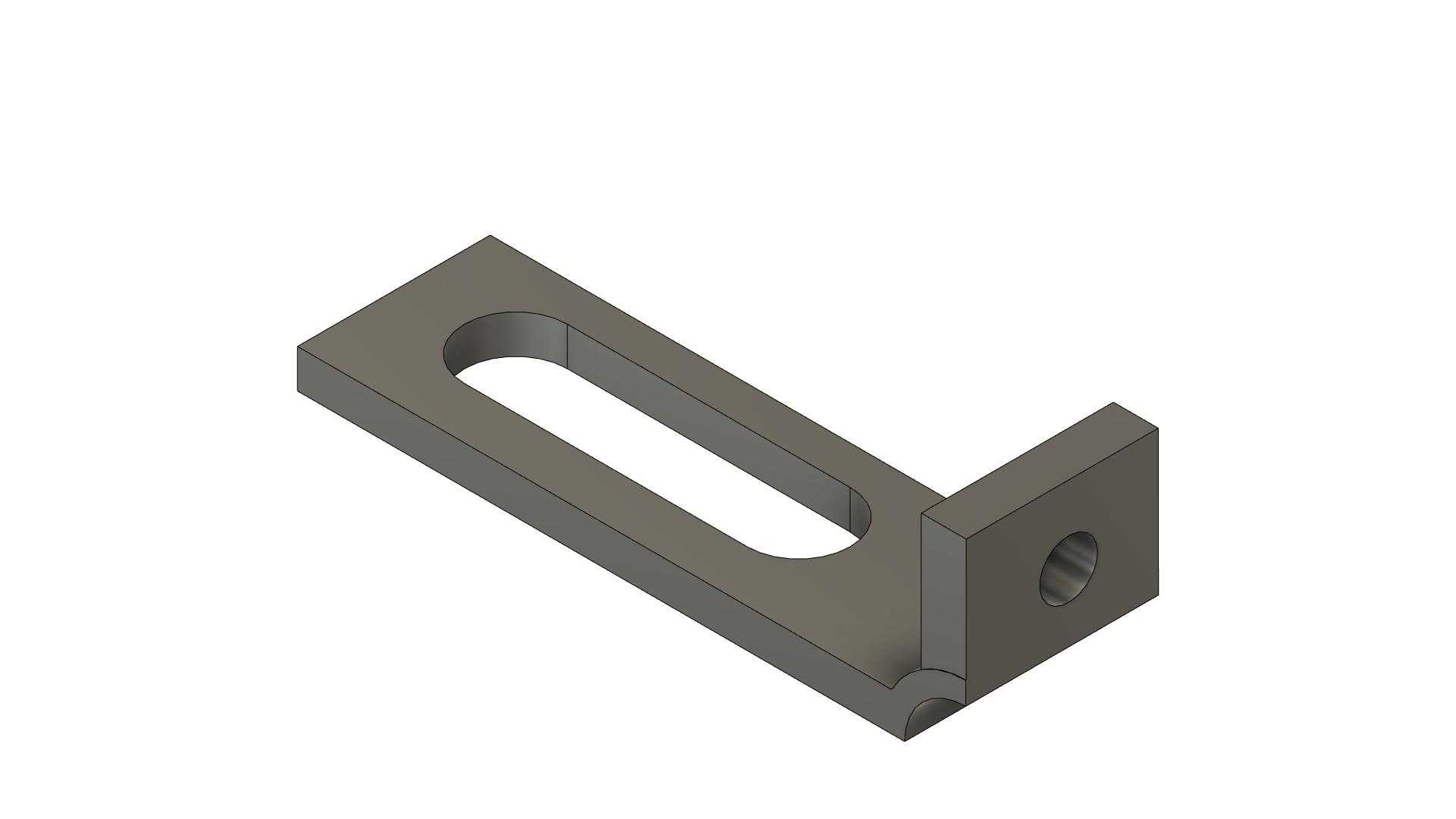

　　在普通卧式车床的进给传动链路里，这类L型支架是输出端连接的核心支撑构件，主要承担轴类零件的径向定位、传动副的安装基准固定作用，日常加工场景中，不管是溜板箱的行程限位传动、还是进给输出轴的端侧支撑，都需要这类构件来抵消传动过程中的径向窜动，保证进给运动的传递精度。从结构设计来看，构件整体采用直角折弯的L型构型，长侧臂上加工的通长腰型孔，是为了适配安装位置的微调需求——实际机床装配时，床身导轨的安装孔位存在加工公差累积，如果采用固定圆孔，很容易出现装配错位导致的支撑应力集中，腰型孔的长度方向预留了足够的调整余量，装配时可以顺着孔长方向微调支架的固定位置，保证输出轴的同轴度偏差控制在0.02mm以内，避免轴运转时出现别劲、磨损加剧的问题。

　　短侧立臂上加工的同轴通孔，是输出轴的穿装定位位，孔壁的加工粗糙度要求达到Ra1.6，和轴套采用过渡配合，装配时需要涂抹锂基脂保证初期磨合的润滑效果，孔位的端面和长侧臂的安装基面垂直度公差控制在0.015mm，避免轴装夹后出现倾斜，导致传动齿轮啮合间隙不均，出现进给爬行的问题。长侧臂的底面是整个构件的安装基准面，平面度公差要求0.01mm，装配时和床身的安装面完全贴合，不能有翘曲间隙，否则紧固螺栓锁紧后会导致支架变形，让立臂上的轴孔出现偏移，直接影响传动精度。立臂下端的半圆凹槽结构，是为了避让床身上的凸起定位棱，避免装配时出现干涉，这个细节是很多新手建模时容易忽略的点——如果直接做直角过渡，实际装配时支架无法完全贴紧安装基面，

　　哪怕螺栓锁得再紧，支架也会存在虚位，机床运行时的振动会慢慢让螺栓松动，最后出现支撑失效的问题。从安装边界来看，长侧臂的总长度需要匹配床身安装面的可用空间，不能超出溜板的运动行程范围，否则溜板移动时会和支架发生碰撞，腰型孔的宽度和配套的M8内六角螺栓尺寸匹配，孔边到侧壁的厚度保留了足够的强度余量，哪怕螺栓按标准扭矩锁紧，也不会出现孔壁压溃变形的问题。立臂的高度需要保证输出轴安装后，轴上的齿轮和床身内部的齿条啮合间隙在0.1-0.15mm之间，间隙过大会导致进给反向空程量超标，间隙过小则会加剧齿轮齿条的磨损，缩短零件使用寿命。这类支架在实际使用中，除了承担支撑作用，还能抵消传动过程中产生的径向载荷，比如进给快速移动时的冲击力、

　　切削时传过来的轴向分力，都通过支架传递到床身本体上，所以构件的材质一般选用45号钢，整体做调质处理，硬度达到HB220-250，保证足够的强度和韧性，不会因为长期受载出现变形。建模过程中，需要重点关注几个形位公差的匹配：首先是腰型孔的中心和立臂轴孔的中心距尺寸，这个尺寸直接决定了输出轴的安装高度，偏差不能超过0.05mm；其次是立臂轴孔的轴线和长侧臂安装面的平行度，这个公差超差会导致轴倾斜，传动时出现周期性的负载波动；最后是所有棱边的倒角处理，外露棱边做C1倒角，避免装配时划伤操作人员，安装孔的孔口做沉头处理，让螺栓锁紧后头部完全沉入孔内，不会突出表面干涉其他运动部件。在机床的日常维护中，这类支架如果出现磨损变形，会直接导致进给精度下降，加工出来的零件出现锥度、表面振纹等问题，更换时需要重新校准轴孔的同轴度，锁紧螺栓时要按对角顺序分次拧紧，避免单侧受力导致支架偏移。
