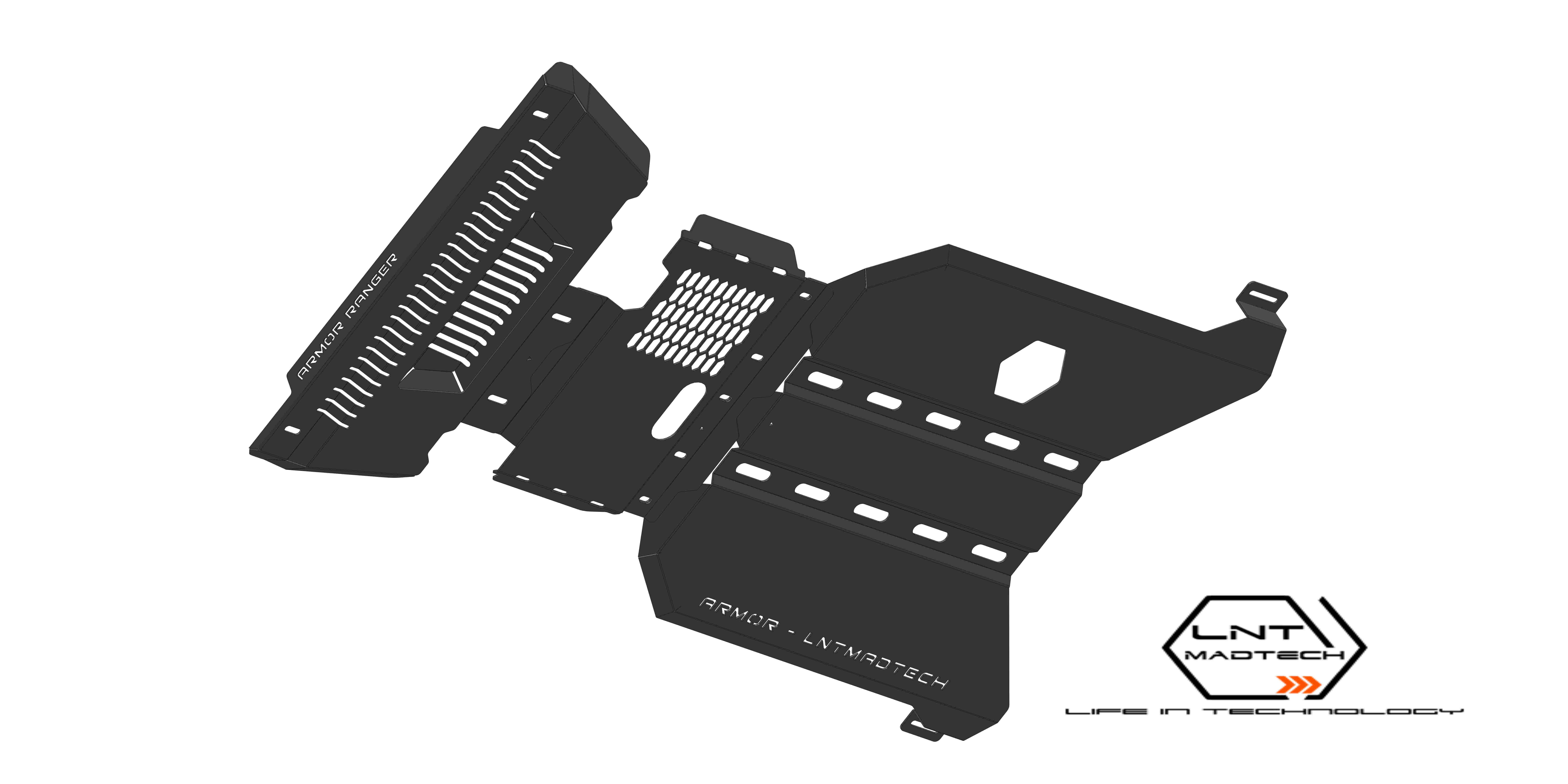

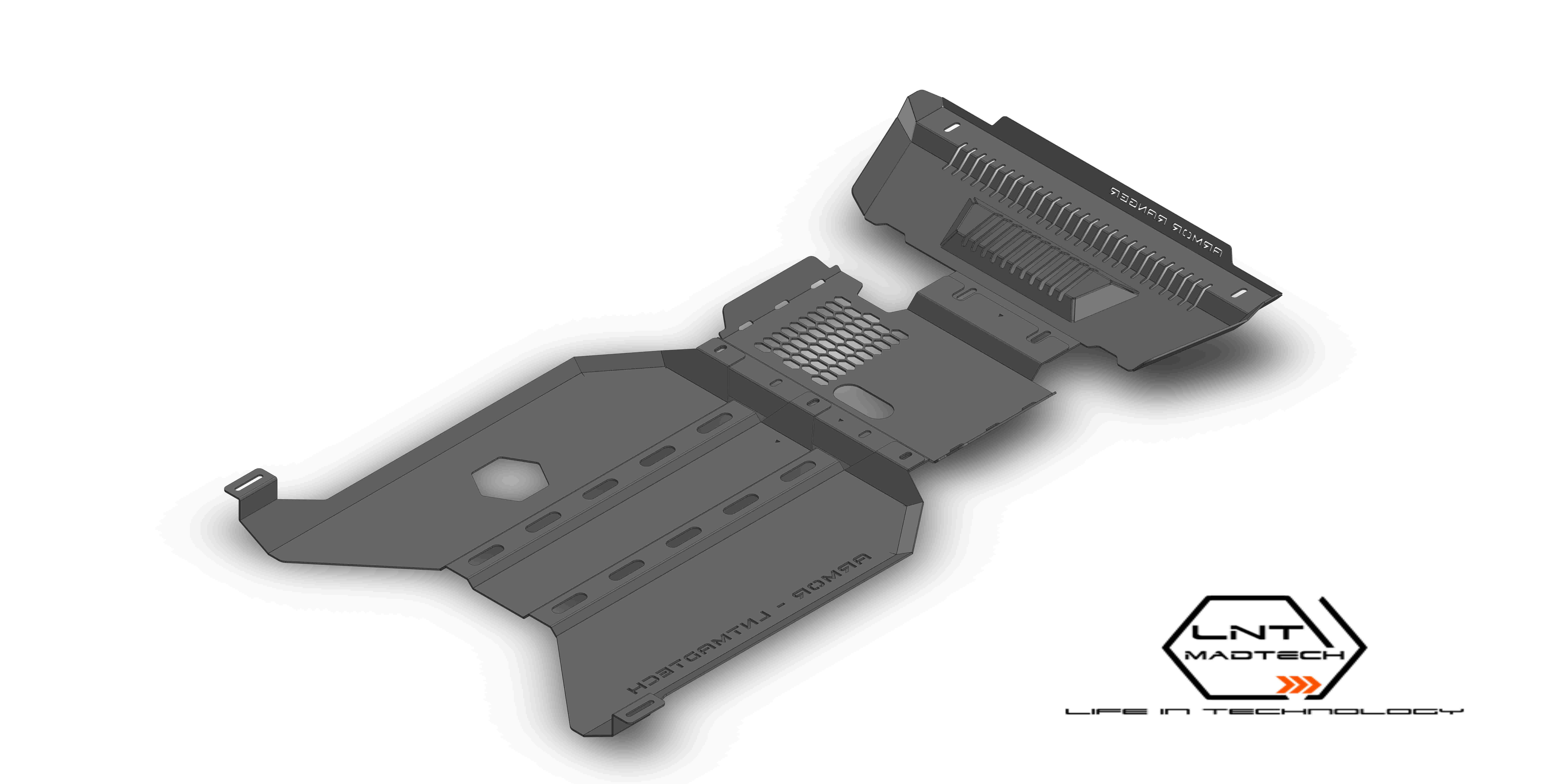

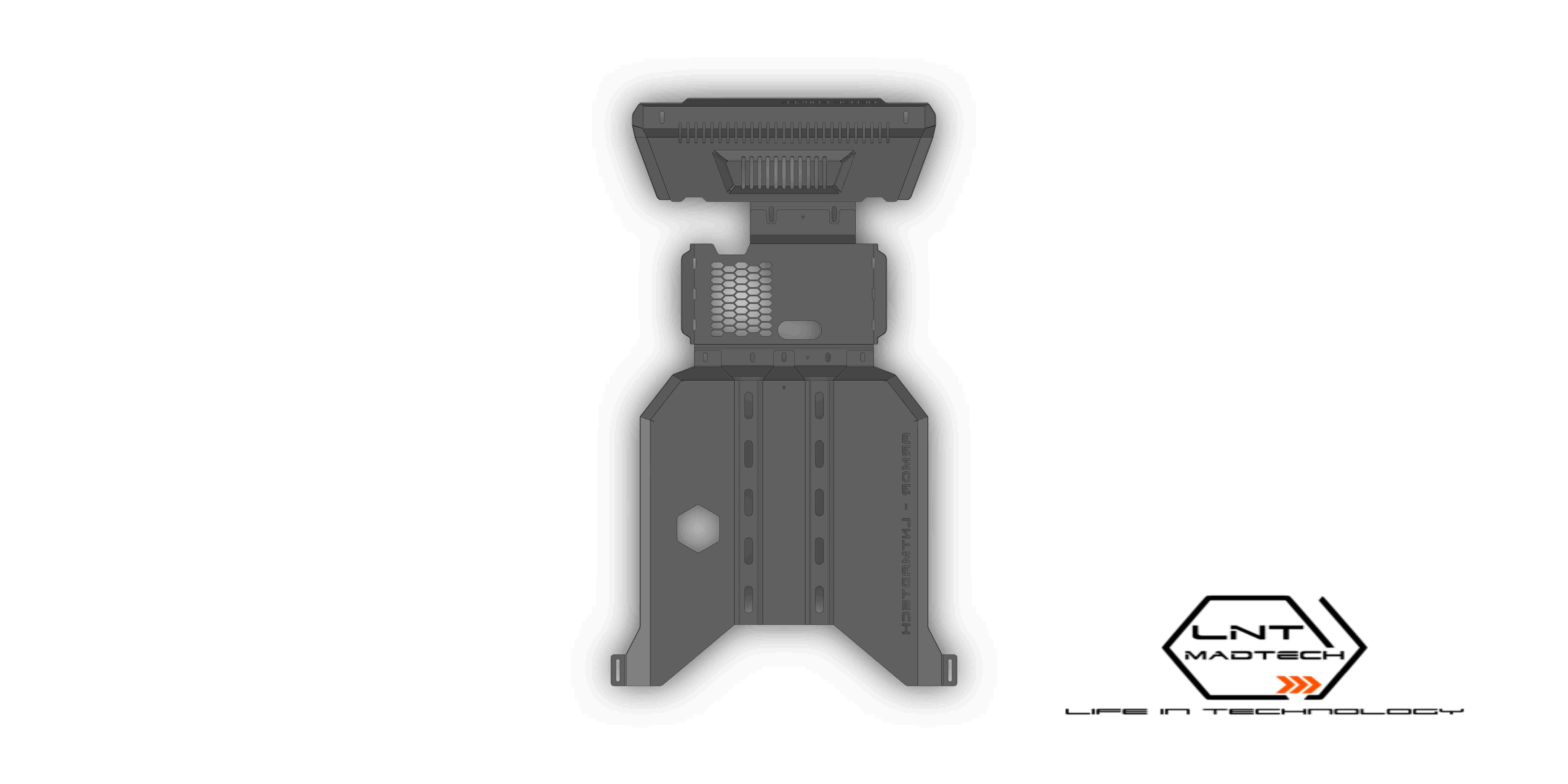

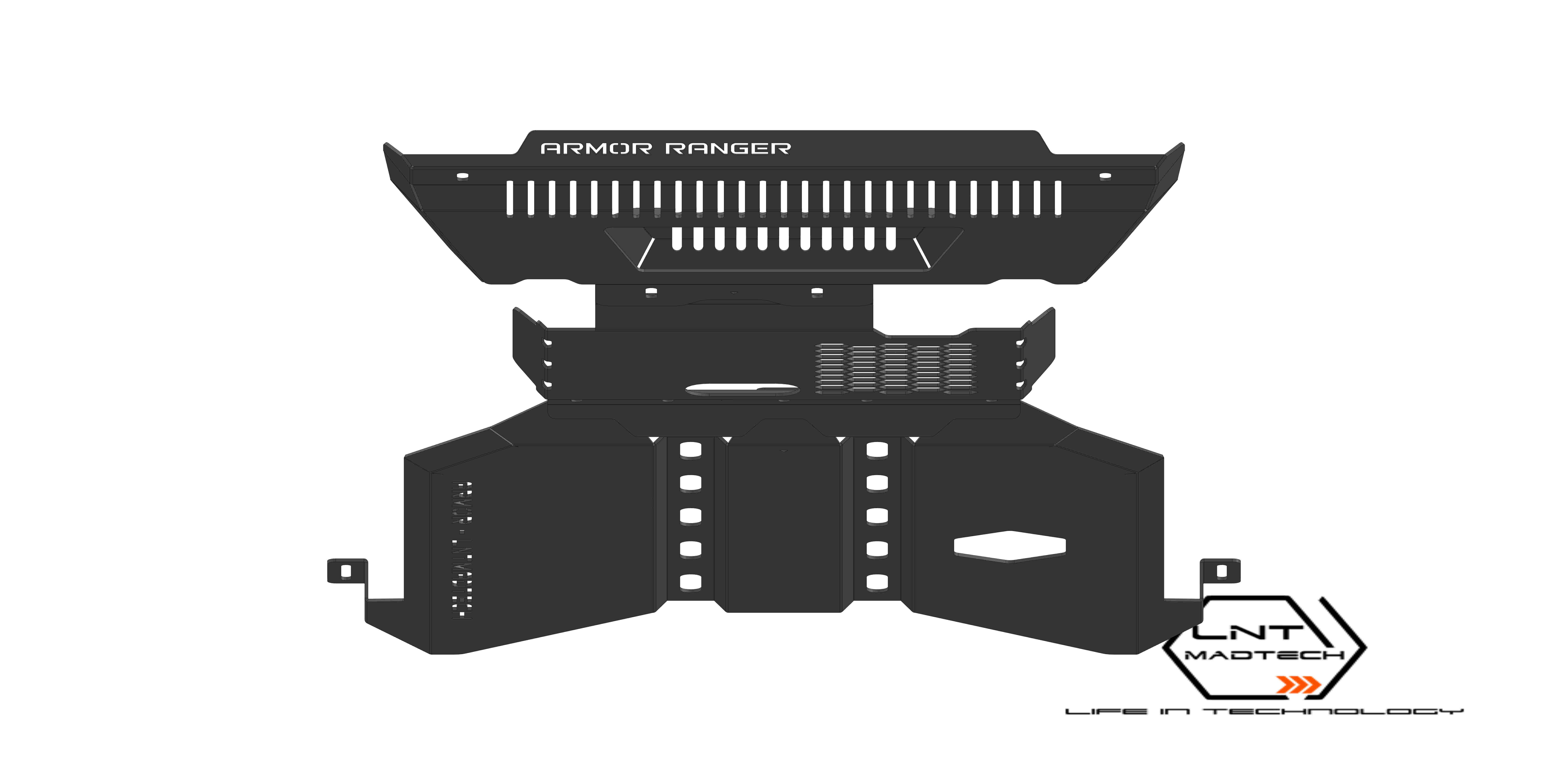

福特Ranger皮卡车身底板防护结构设计

　　这款针对皮卡车型开发的车身底板防护结构，核心适配硬派越野皮卡的底盘防护需求，在非铺装路面穿越、户外露营、重载越野等场景下，能够为车身底部的油路、管线、底盘钣金及附属部件提供可靠的物理屏障，避免行驶过程中飞溅的碎石、凸起的岩石、硬质土坡对底盘部件造成磕碰损伤。从实际使用场景出发，越野场景下底盘受到的冲击并非均匀分布，车头下方、变速箱区域、油箱位置以及车身中部的管线排布区是磕碰高发区域，这款防护板在结构设计上做了针对性的强度分区，对应高冲击风险的区域做了局部加厚与加强筋排布，在低风险区域则通过合理的镂空结构控制整体重量，避免额外增加过多簧下质量影响车辆的通过性与操控表现。

　　设计过程中首先需要严格匹配车型的底盘安装点位，所有安装孔位完全对应原车底盘的预留螺栓位置，不需要在车身上额外打孔焊接，安装时可以直接通过原车螺栓点位固定，保证安装精度的同时也避免了后期改装对车身结构造成的破坏。防护板的整体外形完全贴合底盘的曲面走势，边缘位置做了上翻的包边处理，一方面可以提升板材整体的抗弯折强度，另一方面也能避免行驶过程中气流在防护板底部形成紊流，减少高速行驶时的风阻与底盘异响。在管线对应位置预留了专用的过孔与检修缺口，日常保养时不需要完全拆除整块防护板就可以完成机油更换、管线检查等常规操作，降低后期维护的拆装工作量。

　　考虑到越野场景下经常会遇到泥沙、积水的路况，防护板表面做了对应的排水与排沙槽设计，避免泥沙在防护板与底盘钣金之间堆积，长期堆积的泥沙不仅会增加额外重量，还会持续摩擦底盘原厂的防腐涂层，造成底盘锈蚀风险，导流槽的排布顺着车辆行驶方向设置，行驶过程中气流可以直接将附着在板面上的泥沙、积水顺着槽体排出，不会在板面形成淤积。板面的蜂窝状镂空区域主要设置在非受力区，在保证整体结构强度的前提下，既可以减轻自身重量，也能提升底盘的散热效率，避免防护板完全覆盖底盘后影响排气、变速箱等部件的空气流通，造成部件工作温度异常升高。

　　安装边界的处理上，防护板与周边的悬挂部件、排气管道、转向机构都预留了足够的安全间隙，即使在悬架极限压缩、排气系统热胀冷缩的工况下，也不会出现部件干涉摩擦的问题。板面的加强筋采用纵向与横向交错的排布方式，纵向筋顺着车辆行驶方向布置，可以在车辆正向托底时将冲击力分散到两侧的安装点位，避免局部受力过大造成板材变形；横向筋则主要提升板材的抗扭转强度，在交叉轴越野工况下车身发生扭转时，防护板可以跟随车身形变保持贴合，不会因为应力集中出现焊缝开裂或者固定点位断裂的问题。

　　从实际功能来看，这款防护结构不仅可以应对越野场景的磕碰防护，在日常城市道路行驶时，也可以减少路面抛洒物、冬季融雪剂对底盘的侵蚀，延长底盘部件的使用寿命。对于经常户外露营、长途穿越的用户来说，平整的底板结构也可以减少野外行驶时杂草、灌木藤蔓缠绕底盘管线的风险，提升复杂路况下的行驶可靠性。板材的固定点位全部采用加强型的衬套设计，即使受到较大冲击，也可以通过衬套的轻微形变吸收部分冲击力，避免硬连接直接将冲击传递到车身钣金，造成车身点位变形。整体结构在设计阶段就经过了多轮的工况模拟，覆盖了正向托底、侧面刮蹭、交叉轴扭转、高速碎石冲击等多种实际使用场景，在防护性能、重量控制、安装便利性、维护便捷性几个维度做了平衡，既不会因为过度追求强度造成重量冗余，也不会为了轻量化牺牲核心区域的防护能力。
