皮卡车型适配钢制后防护保险杠结构设计

　　这款钢制后保险杠的设计，核心面向多品牌主流皮卡车型的后防护与改装需求，覆盖市面保有量较高的福特Ranger、丰田Hilux、三菱Triton、日产Navara、道奇RAM等多款车型的不同年款，在结构设计阶段就充分考虑了不同车型车尾底盘的安装点位差异，通过模块化的安装支架组合，实现单款主体结构适配多车型的设计目标，减少后续开模与生产的物料种类，降低量产阶段的供应链管理难度。从实际应用场景来看，这类钢制后保险杠主要服务于越野穿越、户外作业、商用载货等使用场景，替换原车偏薄的冲压塑料或薄钢板后杠，在车辆倒车误碰、越野路段车尾被障碍物剐蹭、后车低速追尾时，能够通过自身的高强度钢结构分散冲击力，避免车尾钣金、尾灯、尾门等部件直接受损，

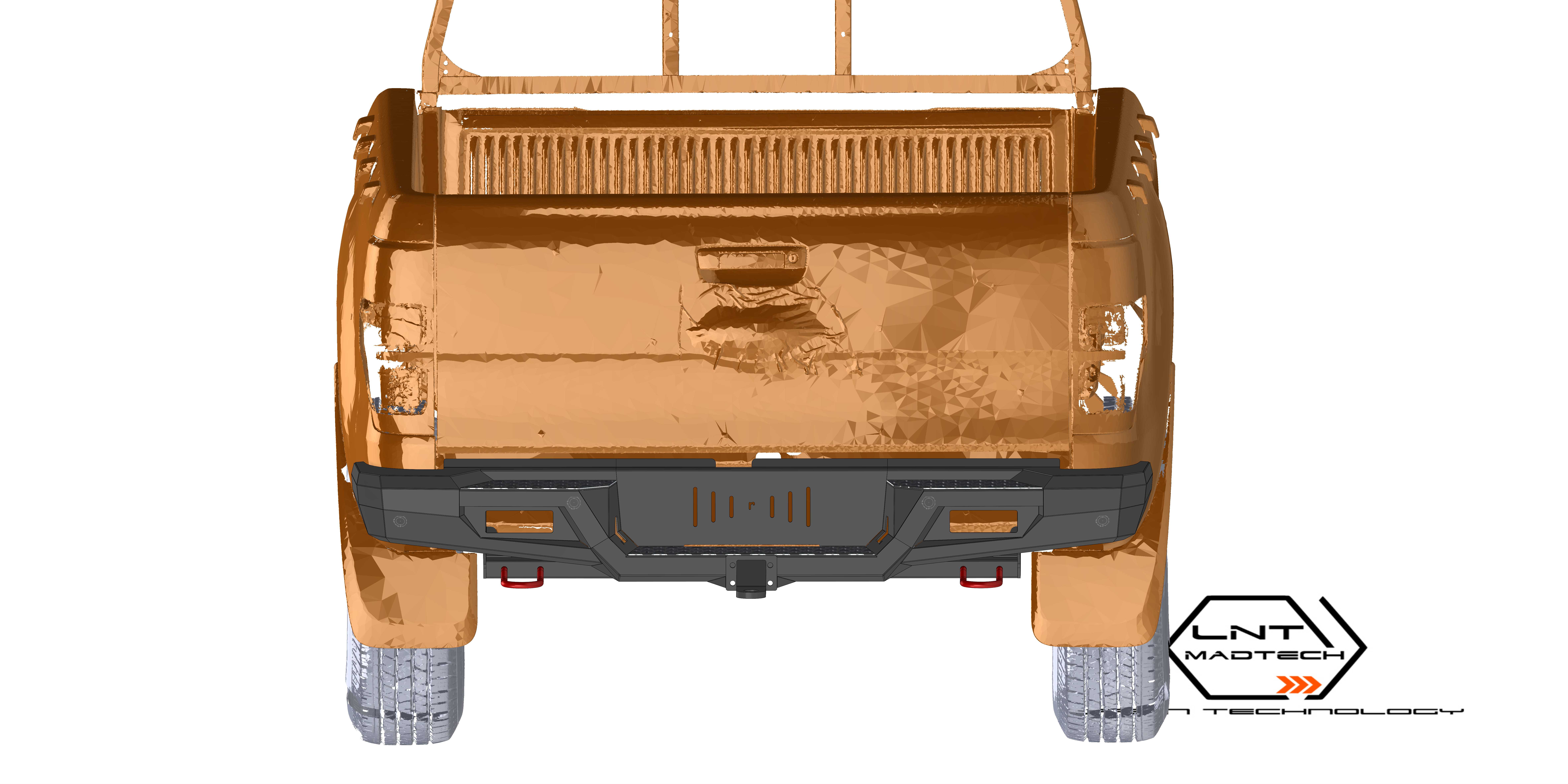

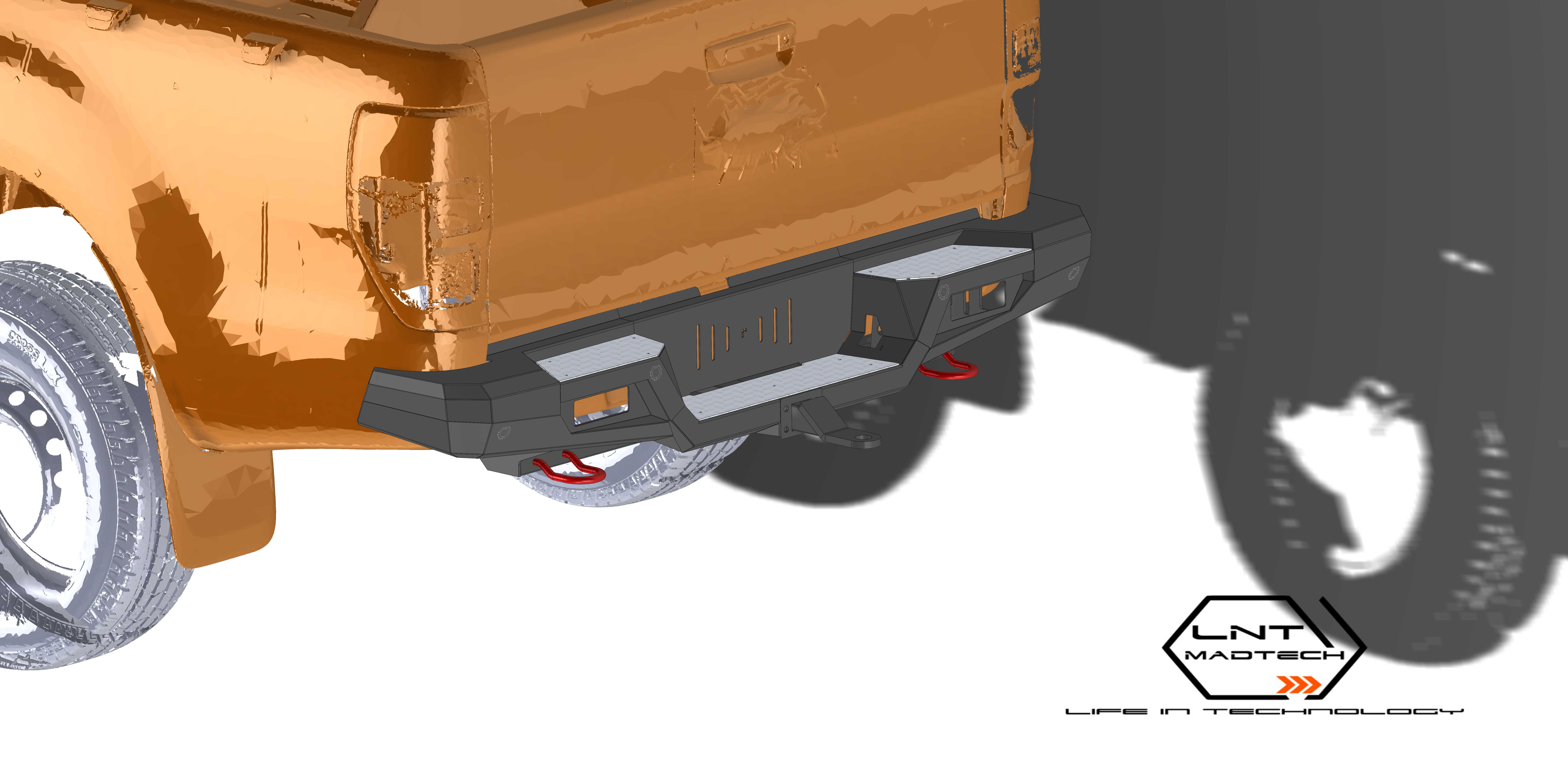

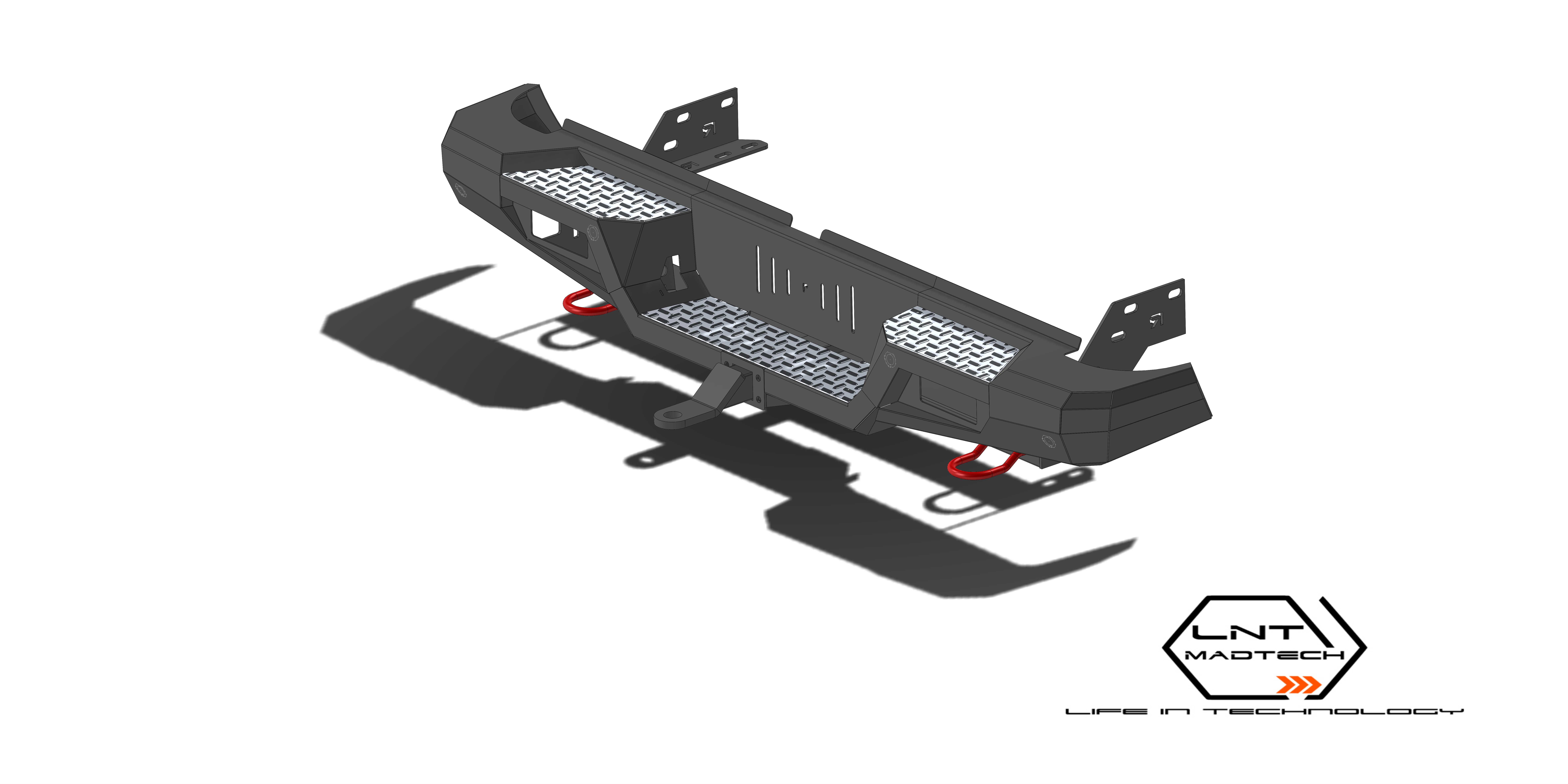

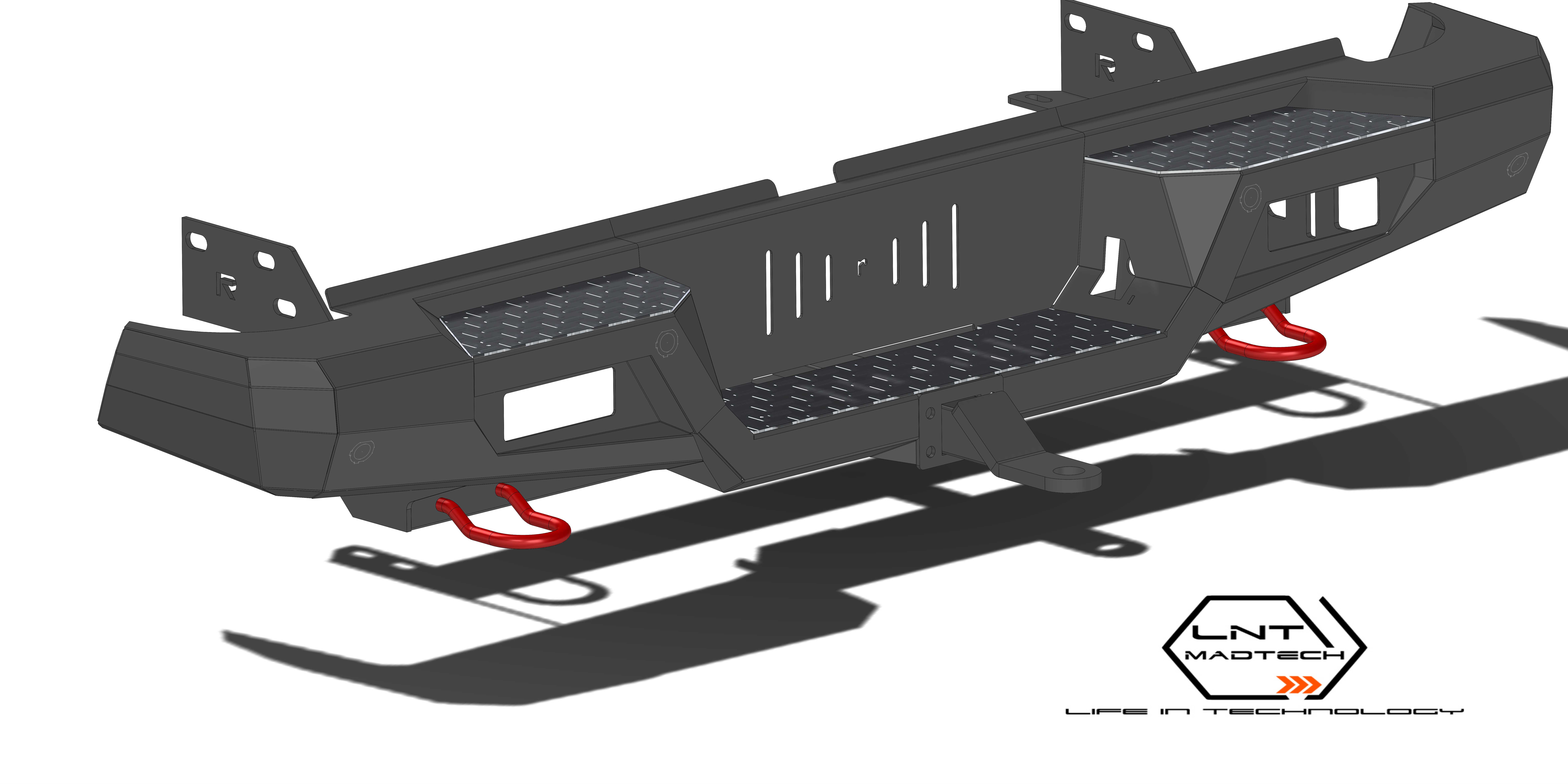

　　降低日常使用与越野场景下的车辆维修成本。在功能特性设计上，保险杠主体采用厚钢板折弯焊接成型，主体结构预留了拖车方口、倒车雷达安装位、牌照安装位、辅助灯安装槽，两侧预留了脱困绳挂点的安装接口，部分适配版本还预留了后尾梯的固定点位，兼顾防护性能与拓展使用需求。设计过程中首先对各适配车型的车尾安装点进行了三维扫描取点，确保安装支架的孔位与原车底盘预留孔位完全对齐，不需要在车身上额外打孔破坏原车结构，安装时只需要拆除原车后杠，通过对应车型的专用支架将保险杠主体固定在原车底盘大梁的预留点位上，安装边界严格控制在原车车身宽度范围内，两侧不超出轮眉外沿，避免日常城区行驶时剐蹭到周边车辆或障碍物。主体结构的中部做了内凹造型设计，

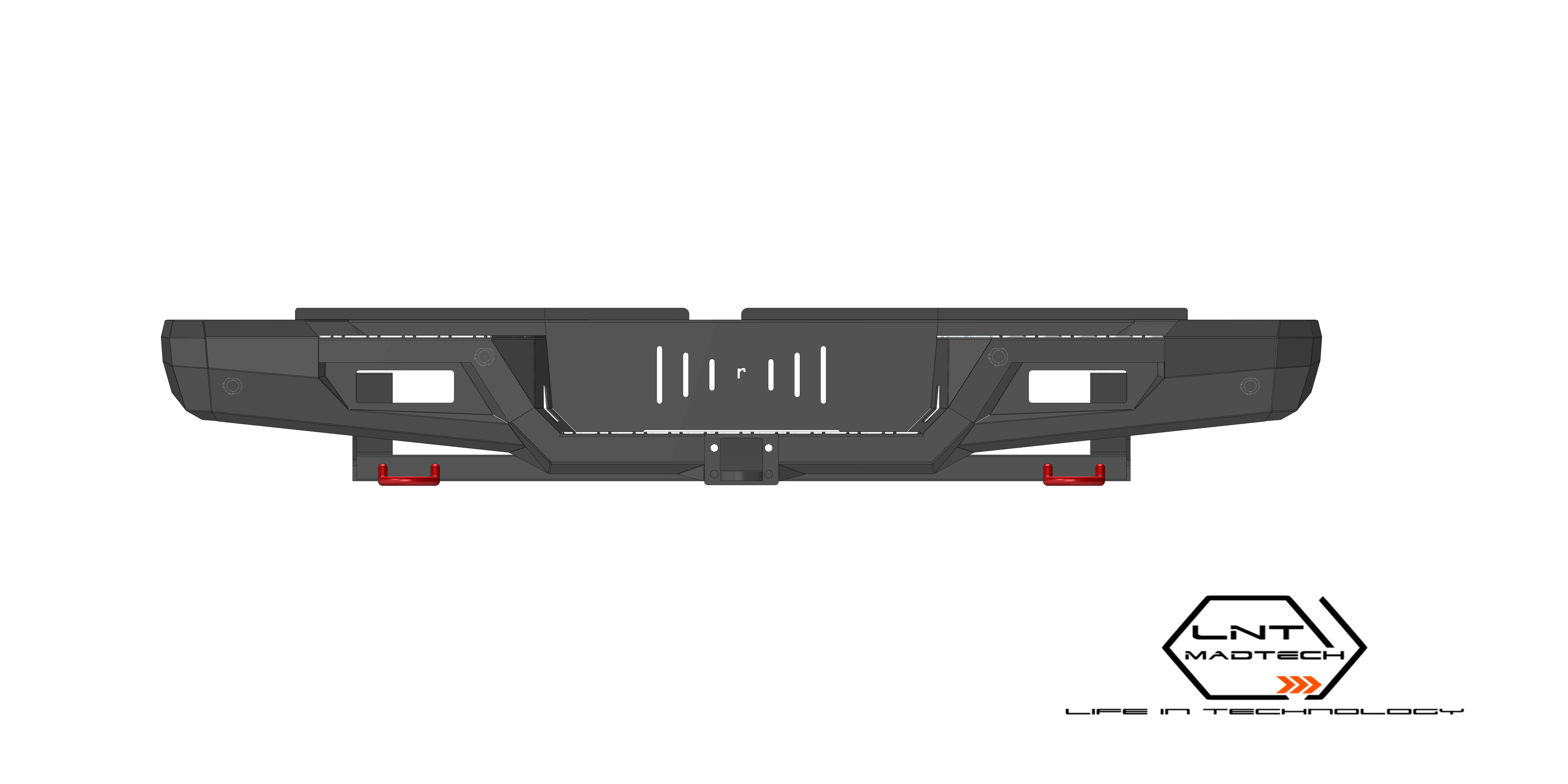

　　给尾门开启预留足够的活动空间，不会出现后杠安装后阻挡尾门正常开合的问题，上部的造型凹槽兼顾了牌照安装后的视觉协调性，同时预留了倒车摄像头的安装避让位，适配不同车型原车倒车摄像头的安装位置。保险杠下部的两个红色标识块是反光片安装位，在夜间停车时能够起到车尾警示作用，提升道路行驶的安全性。结构强度设计阶段，通过有限元分析对主体受力点进行了仿真验证，在拖车挂点位置做了加强筋焊接处理，确保拖拽时的受力能够均匀分散到两侧大梁安装位，避免单点受力过大导致结构变形。表面处理采用喷塑工艺，相比普通喷漆具备更好的耐磨与防腐蚀性能，能够适应户外泥泞、雨雪、盐碱等复杂使用环境，减少长期使用后的锈蚀问题。在安装边界的尺寸控制上，

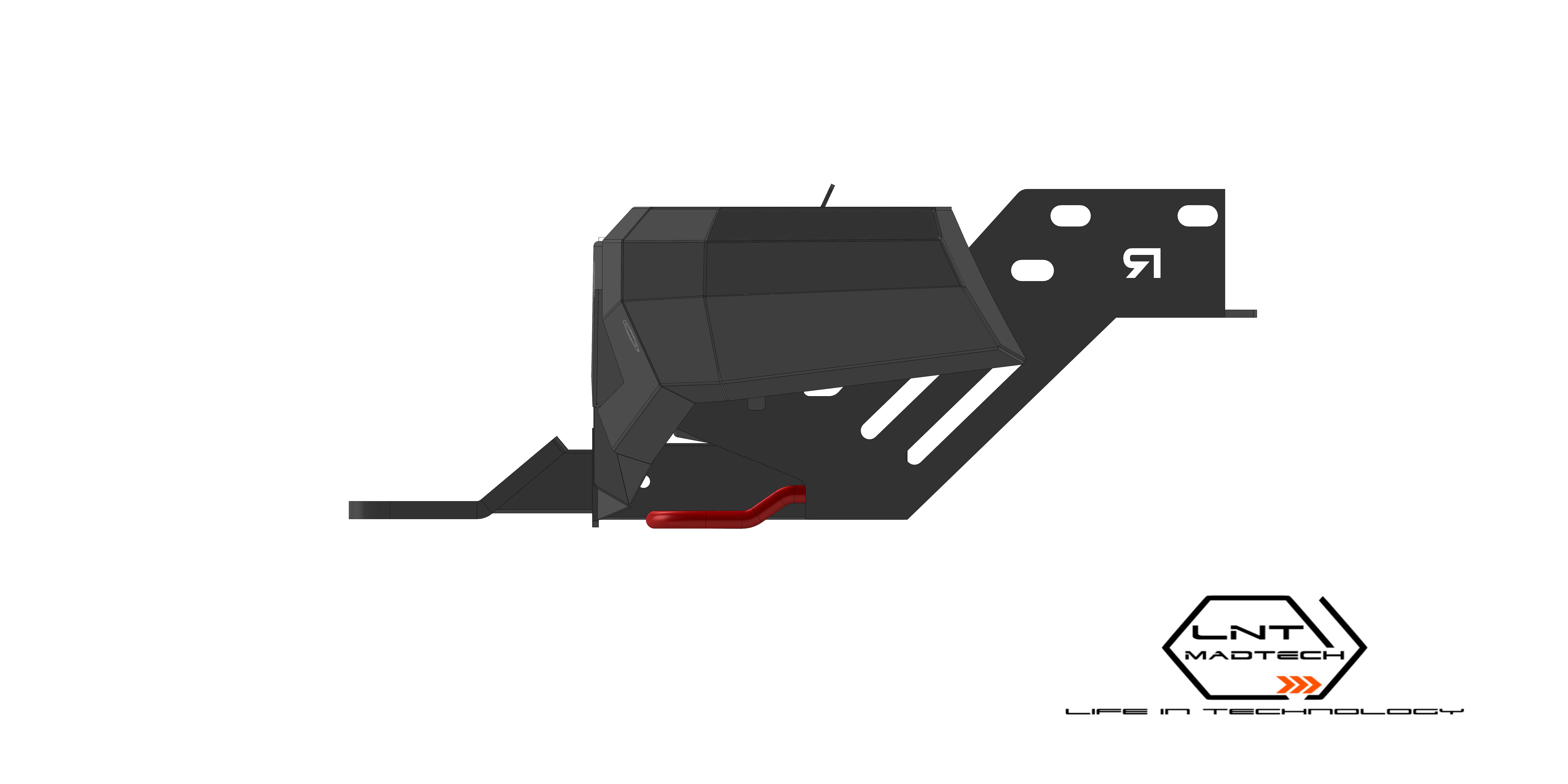

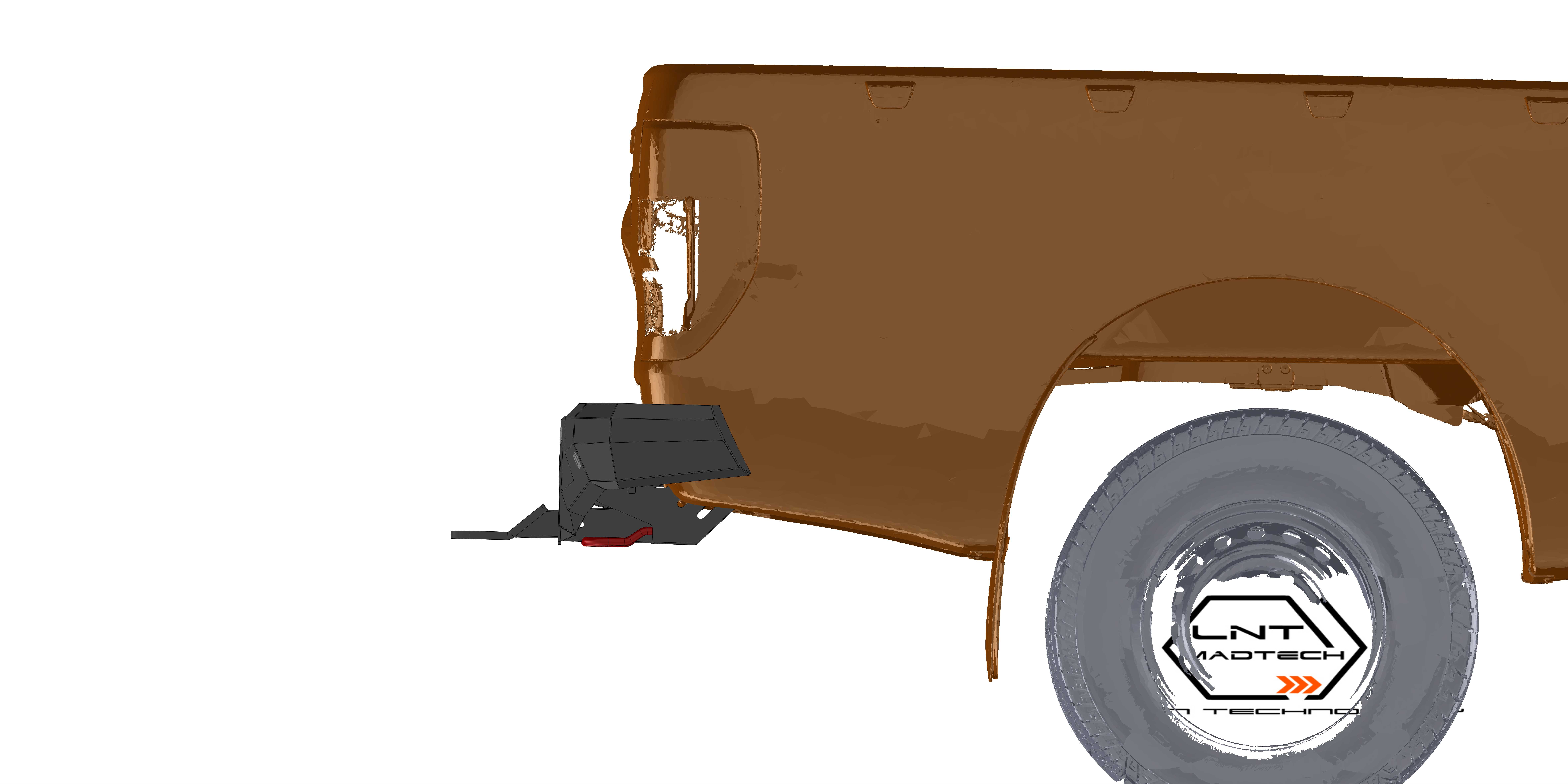

　　保险杠的纵向深度控制在合理范围，不会过多占用车尾的离去角空间，避免越野爬坡时后杠先接触地面影响通过性，同时离地间隙的设定也兼顾了日常城市道路行驶的通过性，不会因为安装后杠导致车辆过减速带、下地库时出现剐蹭。针对不同车型的尾灯造型差异，保险杠两侧的轮廓做了适配性的切角处理，安装后与车尾侧面、尾灯下沿的贴合间隙控制在均匀范围内，避免出现缝隙过大影响外观的问题。整体结构没有多余的冗余设计，所有造型特征都服务于功能需求，表面的凹槽造型一方面提升了结构的抗弯强度，另一方面也减少了大面积平面带来的单调感，兼顾了实用性能与外观的硬朗视觉效果，符合越野皮卡用户对后杠改装的审美与功能需求。
