阿布扎比机器人竞技赛事场地三维结构

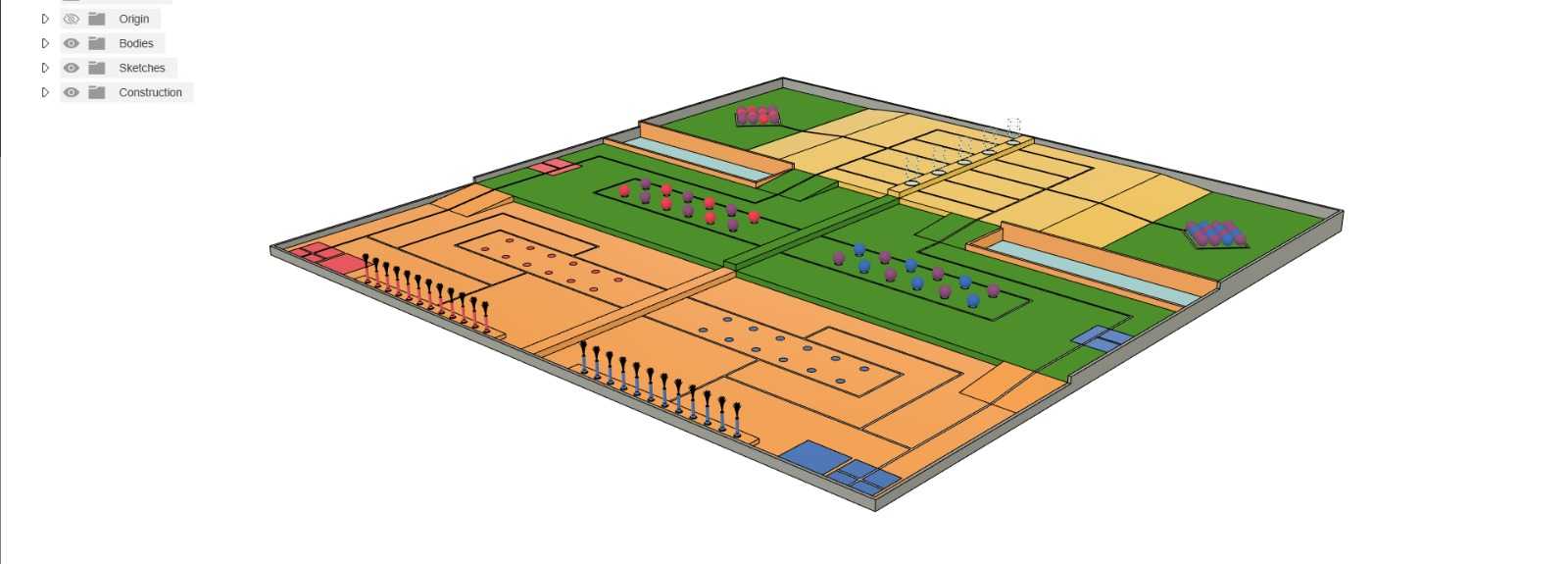

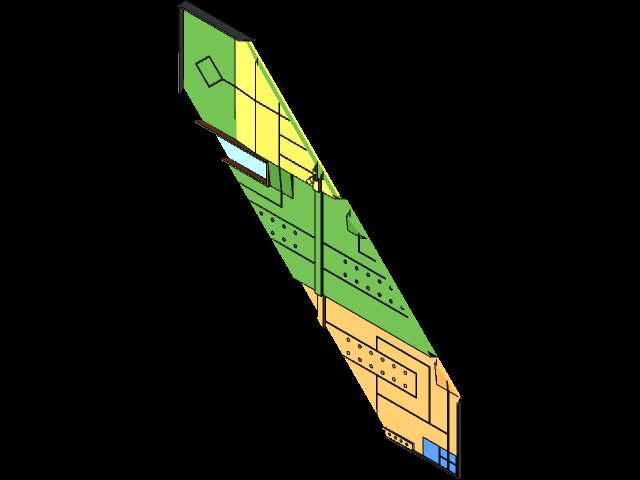

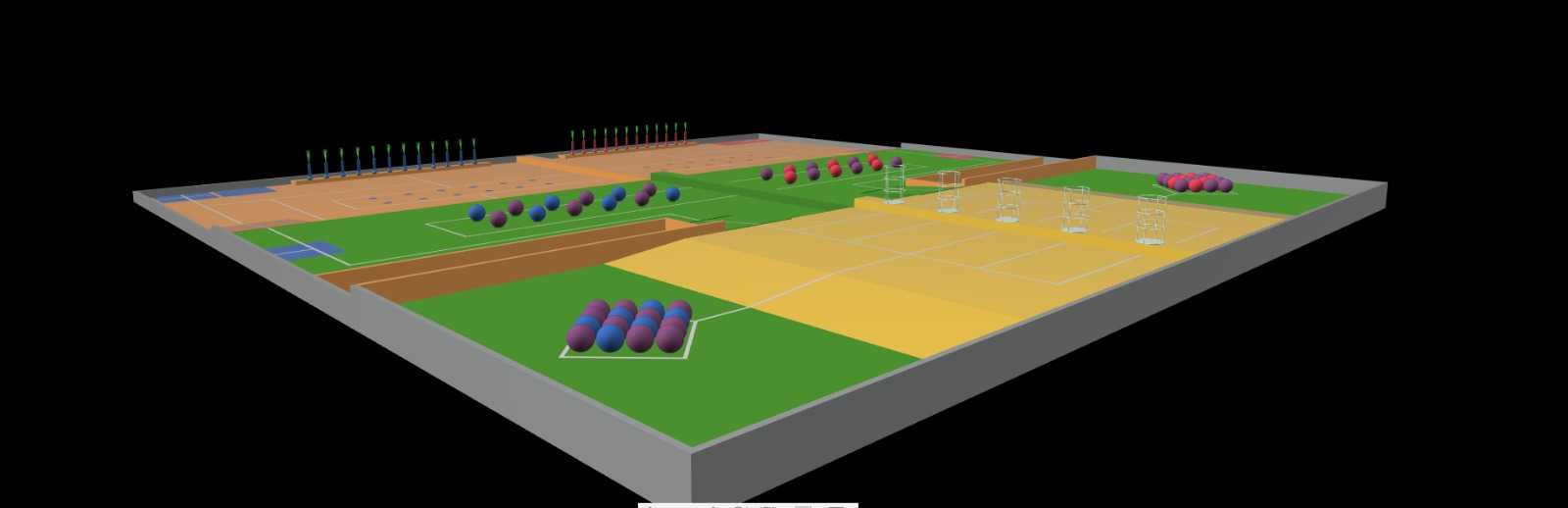

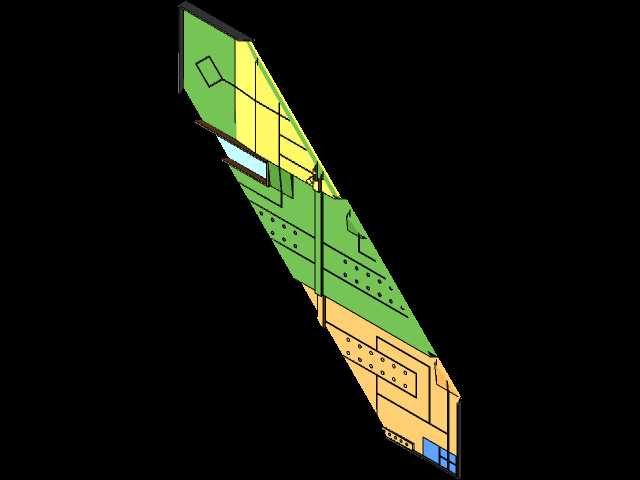

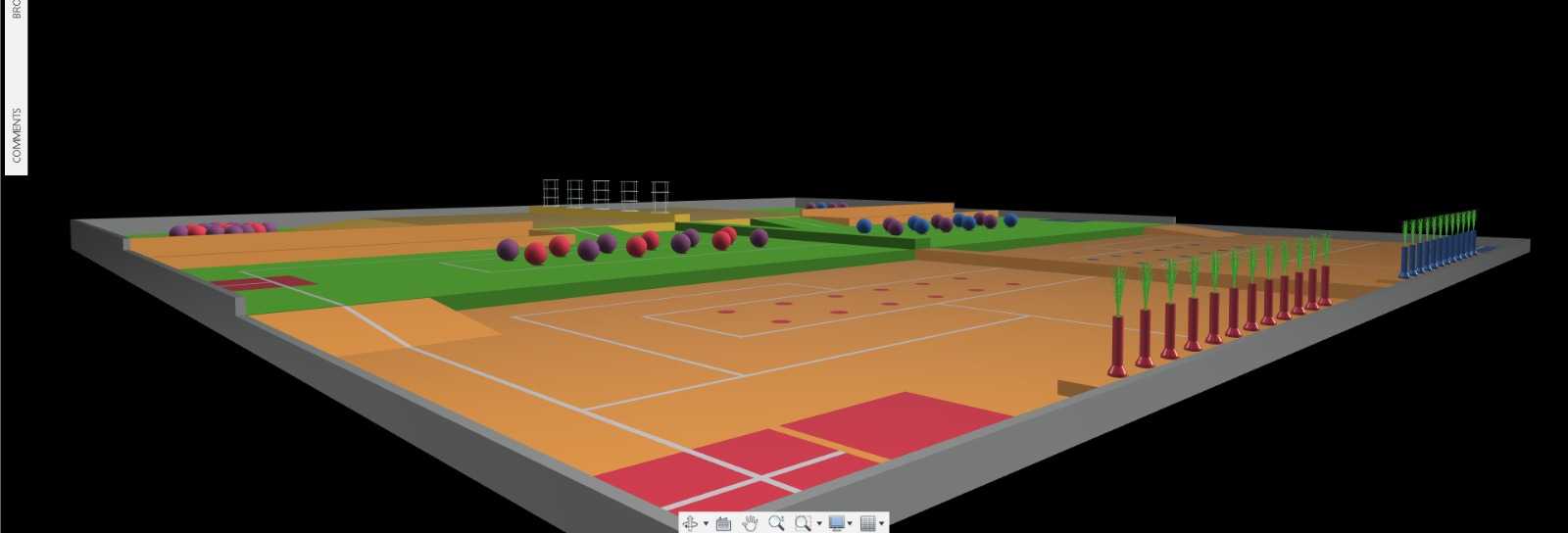

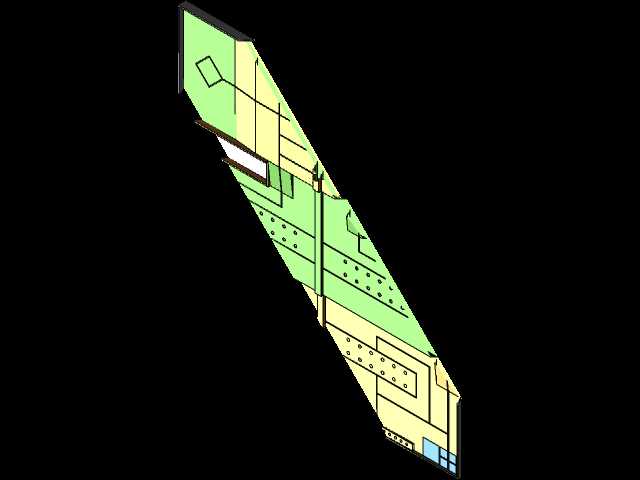

　　这套竞技场地三维结构，核心服务于青年工程实践类机器人赛事的场地搭建、参赛队伍赛前仿真验证环节，整体采用对称式双赛区布局，将两块完全镜像的任务区划分为橙、绿两色功能区块，中间以贯通的衔接带作为双方机器人的初始交汇边界，可同时支持两支参赛队伍的机器人从各自起始区出发，完成预设的系列竞技任务。从结构设计逻辑来看，场地所有功能模块的边界都做了明确的高差与色彩区分，不同色块对应不同的任务触发区域：橙色区块内排布了阵列式桩柱点位、带定位孔的任务放置区、边缘的格挡条结构，主要对应机器人的物料拾取、定点投放、路径循迹类任务；绿色区块内设置了不同高度的凸起障碍、彩色标识点位、狭长通行通道，对应机器人的越障、目标识别、精准停靠类任务；

　　中间黄色区块为跨区任务衔接带，设置了连续的格状定位槽，可根据赛事规则调整临时任务模块的安装位置，适配不同赛季的任务调整需求。场地外围设置了连续的围边结构，围边高度统一控制在15mm，既可以防止机器人运行过程中冲出场地边界，也可作为场地拼接时的定位基准，多块场地模块拼接时，围边上预留的销孔可配合定位销实现快速对齐，保证整块场地的平面度误差控制在1mm/㎡以内，避免因场地不平导致机器人传感器识别偏差、行走轮打滑等问题。所有场地表面的标识点位都采用嵌入式结构设计，而非印刷贴纸，避免长期使用后标识磨损脱落，影响机器人视觉识别的准确率，不同功能的标识块采用差异化的高度差设计，最高的标识块凸起高度为5mm，

　　可同时支持视觉识别与触碰传感器触发两种检测方式，适配不同参赛队伍的传感器选型方案。从安装边界来看，整块场地的外接矩形尺寸适配标准室内赛事场馆的搭建需求，单块模块的尺寸控制在1m×1m以内，方便运输与现场快速组装，模块之间采用快拆式连接结构，无需额外工具即可完成整块场地的搭建与拆解，搭建完成后整体场地的水平度可通过模块底部的可调支撑脚进行微调，支撑脚的调节行程为10mm，可适配不同平整度的室内地面，无需额外铺设专用地台。在参赛队伍的赛前准备环节，这套精准的三维结构可直接导入动力学仿真软件，用于验证机器人的行走路径规划、机械臂作业范围、传感器识别角度是否存在干涉，提前排查机器人结构与场地任务模块的匹配问题，减少现场调试的时间成本；

　　对于赛事承办方而言，这套三维模型可直接输出加工图纸，用于场地的批量加工制作，所有结构的尺寸公差都严格匹配机器人赛事的通用规范，任务点位的坐标精度控制在0.5mm以内，保证不同批次加工的场地具备完全一致的任务参数，避免因场地加工误差影响赛事公平性。场地内的所有障碍结构都做了圆角处理，圆角半径为3mm，避免机器人运行过程中与障碍发生硬碰撞时损坏机身结构，同时也能减少碰撞对机器人行走路径的干扰；狭长通道的宽度统一设置为300mm，适配主流参赛机器人的机身宽度尺寸，通道两侧的导向边高度为10mm，可在机器人循迹出现小幅偏差时起到导向修正作用，不会直接卡死机器人。跨区衔接带的格状定位槽采用标准T型槽结构，槽宽8mm，可兼容通用的工业铝型材紧固件，方便赛事方根据不同的赛事主题快速更换任务模块，比如更换为物料输送台、升降触发装置、旋转目标台等不同功能的任务组件，无需对场地主体结构进行改动，大幅提升场地的复用率，降低不同赛季的场地制作成本。
