JSJ炉内部结构布局三维设计作品

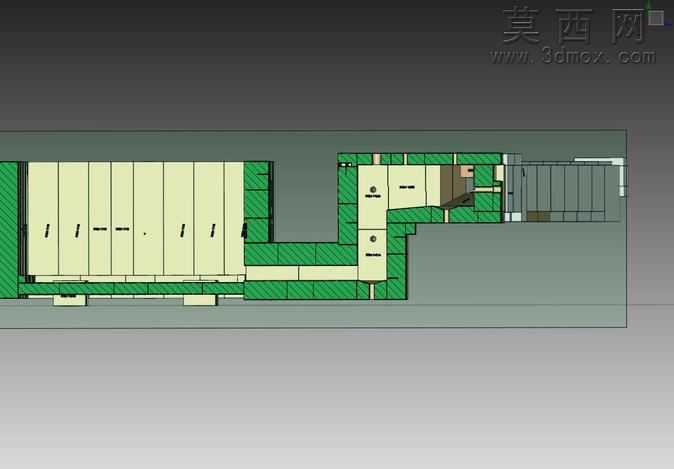

本作品为JSJ炉的三维结构设计成果，依托三维建模软件完成全参数化的实体构建，完整还原了该炉体从外部轮廓到内部腔体、功能分区的全部结构细节。建模过程中采用自顶向下的设计思路，先确定炉体整体的长宽高基准框架，再逐步拆分不同功能区段的结构边界，对内部的隔断、腔体分隔、附属功能模块逐一进行实体建模，确保每一处结构的尺寸比例都符合实际工业炉的设计逻辑。在结构呈现上，模型采用剖视展示的方式，清晰呈现炉体内部的分区布局：左侧为长条形的主腔体区段，通过规整的隔断划分出多个独立的功能腔室，腔室之间的衔接结构做了精准的贴合处理，还原了实际炉体内部的密封衔接逻辑；右侧为炉体的功能端区段，集成了进出料结构、附属操作腔体以及端部的连接结构，各部件之间的装配关系清晰明了，没有出现结构干涉的问题。材质与渲染表现上，针对不同结构部件做了区分化的材质赋予：内部隔断结构采用辨识度较高的绿色材质，清晰标识出结构分隔的边界；主腔体壁面采用浅米黄色哑光材质，还原工业炉内衬的质感表现；端部的金属结构件采用深灰色金属材质，体现金属构件的厚重质感；渲染过程中调整了均匀的环境光照，避免出现过强的反光遮挡结构细节，同时通过柔和的阴影效果强化各结构的层次关系，让内部的布局逻辑能够直观呈现。设计过程中充分考虑了炉体结构的合理性，对各腔室的空间占比、隔断的厚度、端部结构的衔接位置都做了反复的校验，确保整体结构既符合工业炉的功能需求，也具备合理的装配可行性，能够为同类型炉体的结构设计、布局优化提供直观的三维参考，也可用于相关设备的结构展示、教学演示场景。
