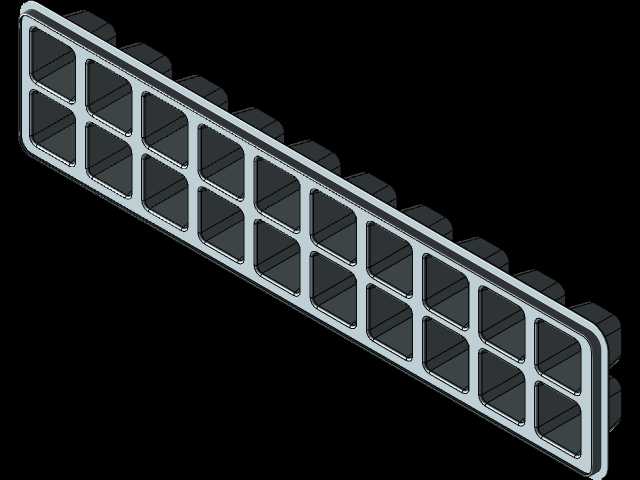

多格阵列式家用冰箱制冰托盘结构

　　这款制冰托盘的结构设计，核心围绕家用冰箱冷冻舱的实际使用场景展开，首先要适配常规直冷、风冷冰箱冷冻层的搁架安装边界，整体采用长条形窄边布局，单排延伸的多格阵列结构，宽度控制在80mm以内，长度可根据冰箱冷冻舱的纵深做适配调整，边缘做1.5mm厚度的翻边强化，既可以直接平放在冷冻搁架上，也能通过翻边卡入部分冰箱自带的制冰区卡槽，避免开关冰箱门时托盘滑动倾洒。从功能特性来看，每一个独立冰格都做了带圆角的方槽结构，槽深控制在25mm，单格容量约15ml，成型的冰块尺寸适配常规冷饮杯口径，不会出现冰块过大卡杯口的问题；格与格之间的分隔筋做了1.2mm的均匀壁厚，和托盘外边框壁厚保持一致，避免注塑成型时出现缩痕、翘曲的缺陷，

　　同时分隔筋顶部做了0.3mm的圆角过渡，既方便冰块脱模时的应力分散，也能减少日常取冰时的尖锐边缘划伤风险。设计思路上没有采用传统双排对称布局，而是选择单排错位？不对，是单排双列的长阵列布局，哦不对，图里是两列多格的长条形，哦对，两列并排的格槽沿长度方向排布，这样的布局一方面可以最大化利用冰箱冷冻舱门架的窄长空间，很多用户习惯把制冰盒放在冰箱门的置物架上，窄长的结构刚好适配门架的宽度，不会和门架上的其他瓶瓶罐罐干涉；另一方面两列的排布让托盘的整体抗弯强度更好，装满水之后端持的时候不会因为跨度太大出现中部下垂漏水的问题，托盘两端特意做了内凹的手持位，手持位的深度3mm，刚好贴合手指指腹的弧度，端拿的时候不用扣住托盘底部，

　　避免手指接触低温冰面造成不适。实际使用场景中，这类制冰托盘除了家用冰箱制冰，也可以适配小型商用冷藏柜的冷冻区，用来批量制作小规格冰块，给饮品、生鲜保鲜使用；格槽的内壁做了微小的拔模斜度，单边斜度1.5度，既保证注塑时顺利脱模，也让冻好的冰块稍微扭转托盘就能顺利脱落，不需要额外用力敲打，减少托盘的受力损坏概率。托盘的外边框做了高出格槽顶面2mm的挡水边，往格槽里注水的时候，即使水位稍微偏高，也不会从边缘溢出流到冰箱搁架上造成结冰污染；底部做了均匀分布的0.2mm高度的防滑凸点，平放在玻璃搁架上的时候可以增加摩擦力，不会因为搁架表面的冷凝水出现滑动。从结构强度的角度考虑，整个托盘采用均匀壁厚设计，没有出现壁厚突变的位置，

　　避免注塑过程中产生气泡、缺胶的问题，同时在托盘的长侧边背面，做了两条沿长度方向延伸的加强筋，筋高2mm，厚度1mm，既不会增加太多材料成本，又能大幅提升长条形托盘的整体刚性，装满水之后不会出现明显的形变。另外格槽的底部做了0.5mm的内凹弧面，一方面让冰块底部形成圆弧面，接触饮品的时候融化速度更均匀，另一方面冻冰过程中水体膨胀的应力可以通过弧面分散，不会把格槽撑变形；相邻格槽之间的分隔筋底部做了微小的圆弧过渡，没有直角死角，日常清洗的时候不容易残留污垢，用普通海绵就能擦拭干净，不会出现卫生死角。安装边界上，这款托盘不需要额外的固定配件，属于放置式使用的配件，整体高度控制在30mm以内，不会占用冷冻舱过多的垂直空间，上方还可以叠放其他冷冻食材或者同规格的制冰托盘，叠放的时候上层托盘的底部凸点刚好卡入下层托盘的格槽顶面间隙，不会出现滑动错位的问题，提升冷冻空间的利用率。
