工业车间双层置物支撑工作台结构设计

　　在离散制造车间的工位布局规划中，这类双层立式支撑台架的应用场景覆盖十分广泛，从机加工工位的刀具、量具临时存放，到装配工位的小型零部件、工装夹具就近摆放，再到质检环节的待检工件、检测工具临时搁置，都能看到这类结构的身影。不同于重型焊接操作平台需要承载大吨位冲击载荷，这类轻型工作台的核心定位是工位旁的辅助置物支撑，设计时首先要平衡结构自重与承载能力的关系，避免台架过重导致工位调整时搬运困难，同时也要保证日常放置工件、工具时的结构稳定性，不会出现侧翻、立柱变形等问题。

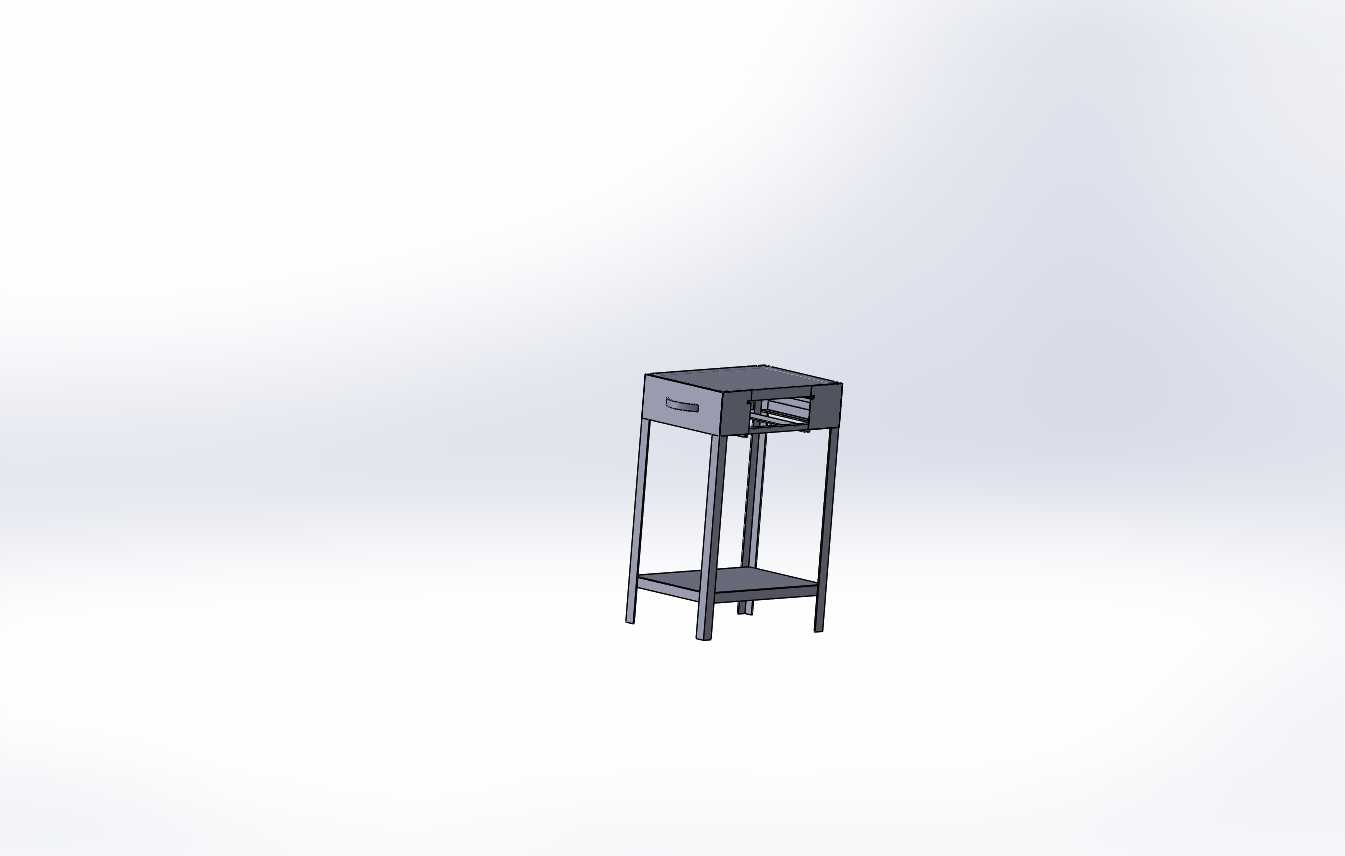

　　从结构设计思路来看，这款台架采用了四立柱对称支撑的框架结构，四根等长的立式型材作为主要承力构件，上下两层台面分别通过连接件与立柱固定，上层台面设置了单侧抽屉结构，用于存放体积较小、容易散落的零件比如螺丝、垫片、小型扳手等，避免小零件从台面上滚落遗失。下层台面为开放式平板结构，适合放置体积稍大、重量相对更高的物件，比如待装配的小型组件、常用的油壶、清洁工具等，拿取时不需要拉开抽屉，俯身即可取放，适配工位上高频取用物品的存放需求。立柱底部没有设置脚轮，属于固定式放置结构，这种设计的优势在于台架放置到位后不会因为轻微碰撞发生位移，适合放置在固定工位旁长期使用，如果是需要频繁调整工位布局的场景，也可以在后期加装带刹车的脚轮，改造难度很低，只需要在立柱底端加工对应的安装孔位即可。

　　在外形尺寸与安装边界的考量上，这类台架的整体高度通常设定在800mm到900mm区间，刚好匹配站立操作时的手部自然取放高度，操作人员不需要过度弯腰或者抬臂就能拿到上层台面上的物品，符合人机工程学要求，降低长期作业的疲劳感。上层台面的长宽尺寸控制在400mm到500mm见方，不会占用过多的工位通道空间，通常放置在机床操作侧的旁侧位置，距离操作位的距离保持在200mm到300mm，既不会影响操作人员正常的上下料、操作机床面板的动作，又能保证伸手就能拿到需要的工具或工件。两层台面之间的净空高度通常预留350mm到400mm，足够放置高度在300mm以内的工件或工具盒，不会出现层高不够导致物品放不进去的问题。

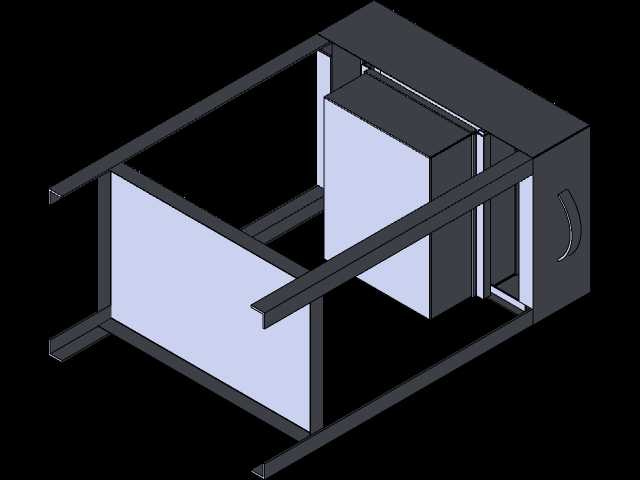

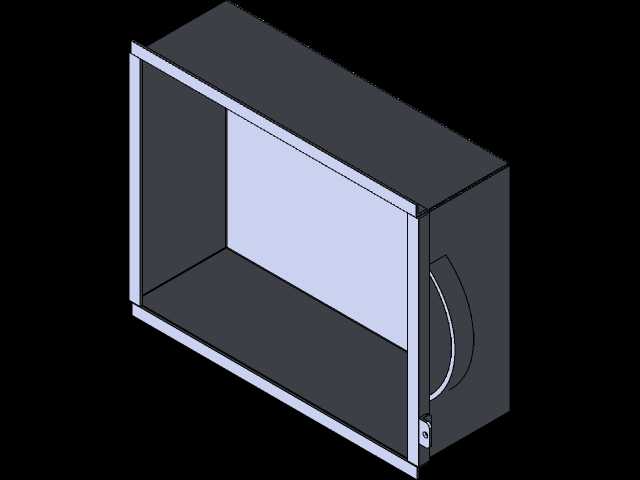

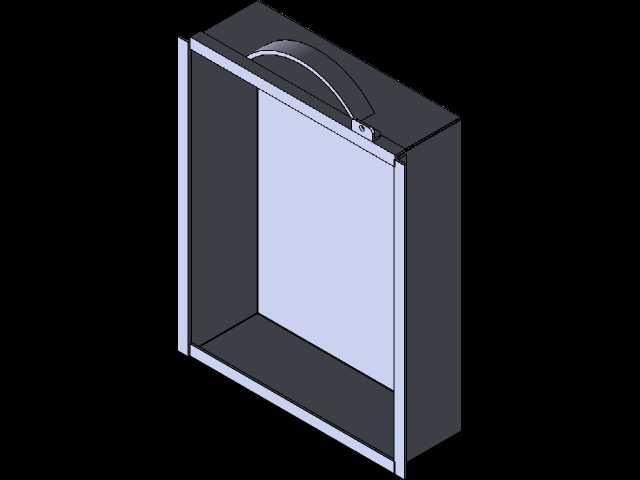

　　结构细节设计上，立柱与台面的连接采用了角码加紧固件的固定方式，相比直接焊接的结构，这种装配式结构的优势在于运输时可以拆成平板件，大幅降低运输体积，用户收到后只需要简单的工具就能完成组装，后期如果某一部件出现变形损坏，也可以单独更换对应的零件，不需要整体报废台架。上层抽屉采用了简易的滑轨结构，没有设置复杂的锁具，因为车间工位旁的工具都是共用的，不需要上锁管理，简化结构的同时也降低了制造成本，抽屉的抽拉行程控制在总深度的三分之二，避免抽拉过度导致抽屉从滑轨中脱落，砸伤操作人员。台面边缘做了小高度的翻边处理，虽然翻边高度只有10mm左右，但能有效防止台面上放置的圆柱形零件、圆形量具比如百分表、千分尺等滚落，减少车间里工具掉落损坏的概率。

　　从实际使用的功能特性来看，这款台架的承载能力设计为每层均匀承载20kg，完全满足工位旁辅助置物的需求，毕竟机加工工位旁不会在这类辅助台架上放置超过这个重量的工件，重型工件都会直接放在机床工作台或者专门的重型料架上。框架的型材选用了常见的方形空心管材，相比实心钢材，空心管在保证足够抗弯强度的同时，能大幅降低整体重量，管材的壁厚选择1.2mm到1.5mm即可，日常使用中不会出现立柱弯曲的问题，表面做喷塑处理，能抵御车间里常见的切削液、机油的腐蚀，长期使用也不会出现表面锈蚀的情况，清洁时只需要用抹布擦拭就能去掉表面的油污，维护成本很低。

　　在工位布局的适配性上，这类台架不需要专门的安装固定，只需要放置在平整的水泥地面上就能稳定使用，对地面的平整度要求不高，即使地面有轻微的不平整，也可以通过在立柱底部加薄垫片的方式调整水平，保证台架不会出现晃动。它的结构通用性很强，除了机加工车间之外，在装配车间、维修车间、甚至仓储区域的拣货工位都能使用，只需要根据具体的使用场景调整台面的尺寸或者层板数量，就能适配不同的置物需求，比如用于仓储拣货时，可以增加一层中间层板，提升置物空间的利用率，用于维修工位时，可以在上层台面上加装防滑橡胶垫，防止维修的小零件打滑掉落。

　　设计过程中还需要考虑结构的抗侧翻能力，因为台架的整体高度大于台面的宽度，所以在设计时将下层台面的安装位置尽量靠近地面，降低整体的重心位置，即使台架的单侧放置了偏重的工件，重心也不会超出四个立柱的支撑范围，不会发生侧翻。四个立柱的底端都加装了橡胶防滑脚垫，一方面能增大立柱与地面的摩擦力，进一步提升放置稳定性，另一方面也能避免立柱底端的金属毛刺刮伤车间的环氧地坪，保持车间地面的完好。整体结构没有多余的装饰性设计，所有的结构设计都围绕实用、耐用、易维护的核心需求，完全贴合生产车间的实际使用场景，没有冗余的功能带来不必要的成本上升。
