Jacto JP150型高压柱塞水泵结构设计

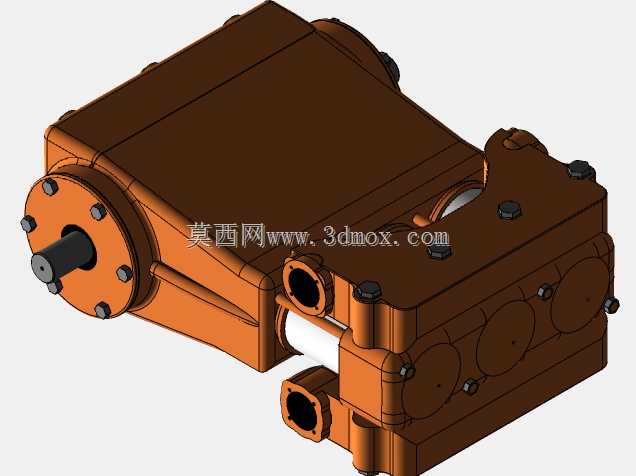

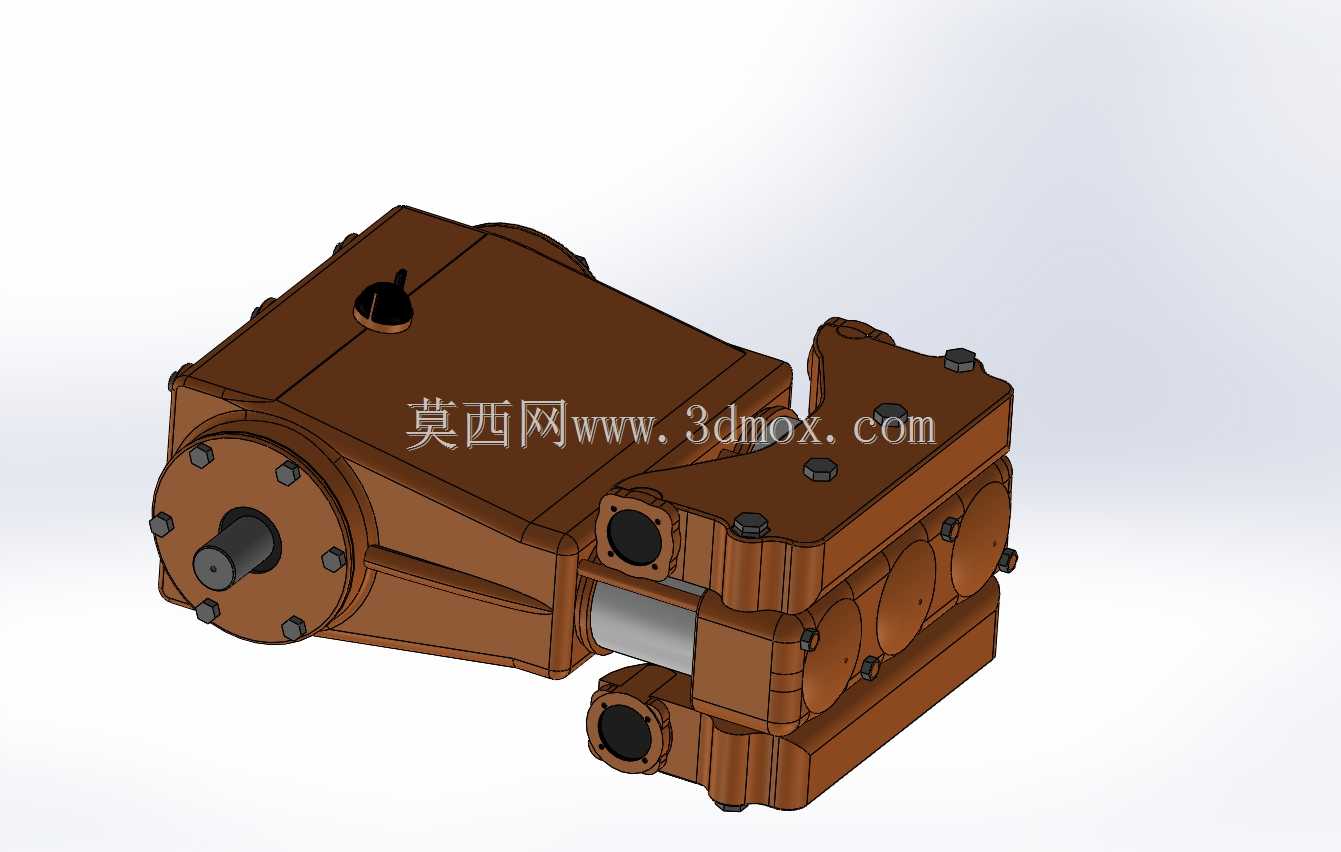

　　这款柱塞式水泵的三维结构完整还原了Jacto JP150机型的实体特征，从工程应用角度看，这类泵体主要面向农林植保喷施、小型灌区输水、工矿场地低压清洗等场景，相比普通离心泵，其柱塞往复做功的结构能输出更高的工作压力，适配长距离管路输送、带压喷施作业的需求，在丘陵地块的移动喷灌、果园打药作业中应用十分广泛。从结构设计逻辑来看，整个泵体采用一体式铸造壳体作为承载基体，橙色涂装的铸壳内部集成了曲柄连杆传动腔、柱塞做功腔、进出液流道三个核心功能区，输入端的伸出轴用于连接动力源，可直接匹配小型汽油机、柴油机或者电机的输出端，传动腔内部的曲柄滑块机构将输入的旋转运动转化为柱塞的直线往复运动，带动柱塞在缸套内做往复行程，

　　配合进出液端的单向阀组完成流体的吸入与加压输出。壳体上预留的多个螺栓安装位，既可以实现泵体与机架的刚性固定，也能满足不同安装姿态的调整需求，侧面的油标、注油孔结构用于传动腔的润滑油加注与液位观察，顶部的密封端盖用于日常维护时检查内部阀组、密封件的磨损情况，无需完全拆解泵体即可完成易损件更换。从安装边界来看，泵体的动力输入轴轴径、安装孔位间距都严格匹配通用小型动力的输出标准，底部的安装支脚做了加厚加强处理，能承受作业过程中柱塞往复运动产生的交变振动，进出液口的连接法兰尺寸适配常规农用输水软管、高压喷雾管的接头规格，不需要额外加工转接件即可完成管路对接。建模过程中完整还原了内部柱塞、密封填料、阀片、曲柄轴的装配关系，

　　每一处配合面的公差预留、密封槽的尺寸都和实体产品保持一致，对于做泵类产品结构改进、植保设备整机配套设计的工程师来说，这个模型可以直接用于装配干涉检查、动力匹配校核，也能作为同类柱塞泵结构设计的参考样本，省去从零开始测绘建模的时间，在做管路布局模拟、安装空间校核时，模型的外形尺寸、接口位置都能直接调用，避免设计阶段出现安装位冲突、管路弯折角度过大影响通流的问题。壳体外部的散热筋结构也做了完整还原，连续作业时传动腔、做功腔产生的热量可以通过散热筋快速散出，避免内部密封件长期高温老化失效，侧面的调压阀安装位预留了标准接口，可根据作业需求加装调压组件调整输出压力，适配不同的作业场景需求。
