机床用花键轴配套滚筒传动组件

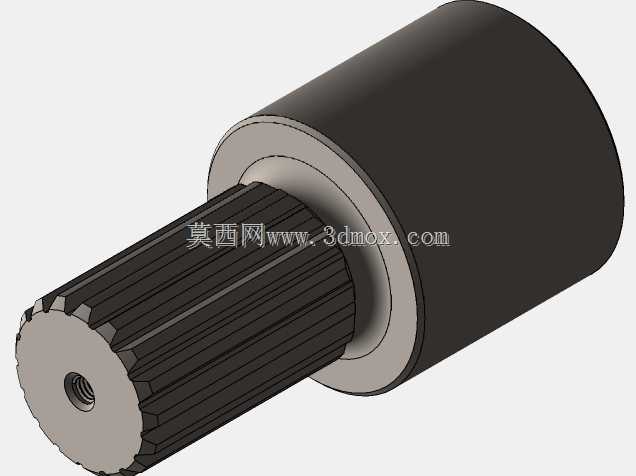

　　该传动组件主要适配普通卧式车床的进给传动链路，在溜板箱与光杆的动力传递环节承担扭矩传输、运动导向的核心作用，也可迁移用于自动化输送线的从动辊组动力输入端，适配中等载荷、连续运转的工况场景。组件采用分体式装配结构设计，外侧的圆柱滚筒为承载接触部件，表面做哑光硬质氧化处理，可降低与输送介质或导轨面接触时的摩擦系数，同时提升耐磨性能，避免长期运转出现表面拉毛、锈蚀问题。内侧的花键轴为动力输入核心，采用矩形花键齿形设计，齿侧配合精度选取H7/f7间隙配合等级，既保证装配时的顺畅推入，又能在扭矩传递过程中避免齿侧出现过大冲击载荷，花键轴端面加工有轴向内螺纹孔，用于装配轴向锁紧挡圈，限制滚筒与花键轴的轴向窜动，

　　保证运转过程中的同轴度误差控制在0.02mm以内。设计阶段优先考虑了安装边界的适配性，滚筒外径与安装腔体内壁预留1.5mm的径向间隙，避免运转过程中出现剐蹭壳体的问题，花键轴的伸出长度严格匹配机床进给箱的安装孔深度，装配时无需额外做轴长切割调整，可直接替换原有老旧磨损部件。花键齿的加工采用滚齿后高频淬火处理，齿面硬度达到HRC45-50，可承受频繁正反转带来的交变载荷，避免长期使用出现齿面压溃、磨损打滑的问题。滚筒与花键轴之间采用过渡配合加平键辅助传扭的结构，相比单纯过盈配合，更便于后期维护拆卸，更换磨损滚筒时无需使用拉马暴力拆卸，可通过端面螺纹孔顶出分离，降低现场维护的作业难度。组件的同轴度设计基准选取花键轴的两端中心孔，

　　所有回转面的径向圆跳动公差均控制在0.015mm以内，高速运转时可有效降低振动幅值，减少对机床整体传动精度的影响，适配最高1500r/min的连续运转工况。在实际机床应用中，该组件可将进给箱输出的旋转动力稳定传递至溜板箱，带动刀架实现纵向进给运动，花键结构的设计允许轴与轮毂之间存在少量轴向位移，适配溜板箱沿床身导轨移动时的位置变化，不会出现运动卡滞问题。
