泥浆混合动力输送泵结构三维设计

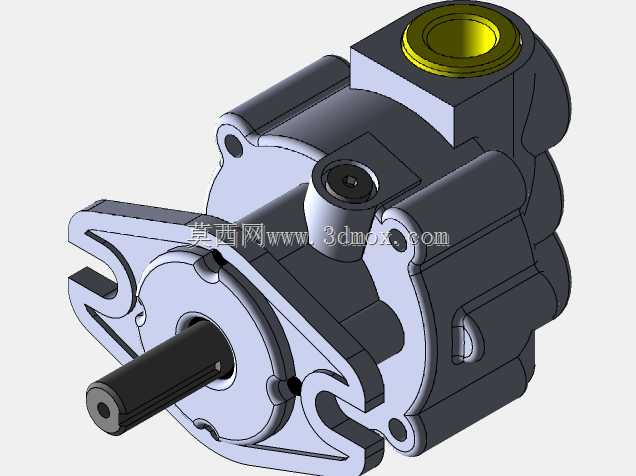

　　在油田固井、盾构施工、非开挖定向钻作业以及建筑桩基施工的泥浆循环环节，这类集成搅拌与动力输出功能的泵体单元是整套泥浆处理系统的核心动力部件，区别于常规的离心式渣浆泵，该结构将动力输入、流体增压、混合扰流的功能集成在同一壳体内，减少了外接管路的连接节点，降低了高磨蚀性泥浆在管路输送过程中的泄漏风险。从结构设计逻辑来看，输入端采用伸出式光轴结构，轴端预留标准键槽安装位，可直接匹配联轴器与驱动电机或柴油机输出端连接，轴伸长度经过匹配计算，既保证了联轴器安装的轴向定位空间，也预留了密封件的安装位置，避免轴段过长导致的悬臂挠曲变形，影响密封件使用寿命。壳体采用分体式压铸结构，分型面沿齿轮腔与增压腔的结合面设置，连接耳位均匀分布在壳体周向，

　　每个连接孔都做了沉台处理，保证螺栓锁紧后端面无凸起，安装时可直接贴合设备安装基面，不需要额外加工避让空间。顶部的进液口采用内止口设计，可直接对接标准规格的吸浆管路，止口端面预留密封槽，安装O型圈后即可实现端面密封，不需要额外缠绕密封材料，适配现场快速拆装的作业需求。侧部的出液通道与壳体一体铸造成型，流道做了圆弧过渡处理，避免直角结构造成的流阻增大，同时减少硬质泥浆颗粒在流道拐角处的沉积磨损。壳体内部的增压腔与搅拌腔通过隔板分隔，动力输入轴同时驱动增压齿轮与搅拌扰流部件，进入泵腔的泥浆先经过低速搅拌区打散结块的黏土或护壁添加剂，再进入增压区通过齿轮啮合的容积变化实现流体增压输出，避免了大块固结物料进入增压区造成齿轮卡滞。安装边界方面，

　　壳体底部的两个安装支脚做了加强筋结构，支脚的安装孔中心距匹配常规泥浆处理设备的安装基座尺寸，安装时不需要额外制作过渡连接板，支脚底面与轴伸的中心高公差控制在机械安装的标准配合范围内，可保证与驱动单元对接时的同轴度要求，减少联轴器的偏磨损耗。密封结构采用多重组合式设计，轴伸位置依次设置防尘圈、骨架油封与减压密封环，可阻挡泥浆中的固相颗粒进入轴承腔，同时平衡泵腔内部的工作压力，避免高压泥浆击穿密封件造成泄漏。整个结构的壁厚根据不同区域的受力情况做了差异化设计，高压腔区域壁厚适当增加，安装耳位与支脚位置做了局部加厚，非受力区域做了合理的减薄处理，在保证结构强度满足1.6倍额定工作压力耐压要求的前提下，尽可能控制整体重量，方便现场搬运与安装更换。
