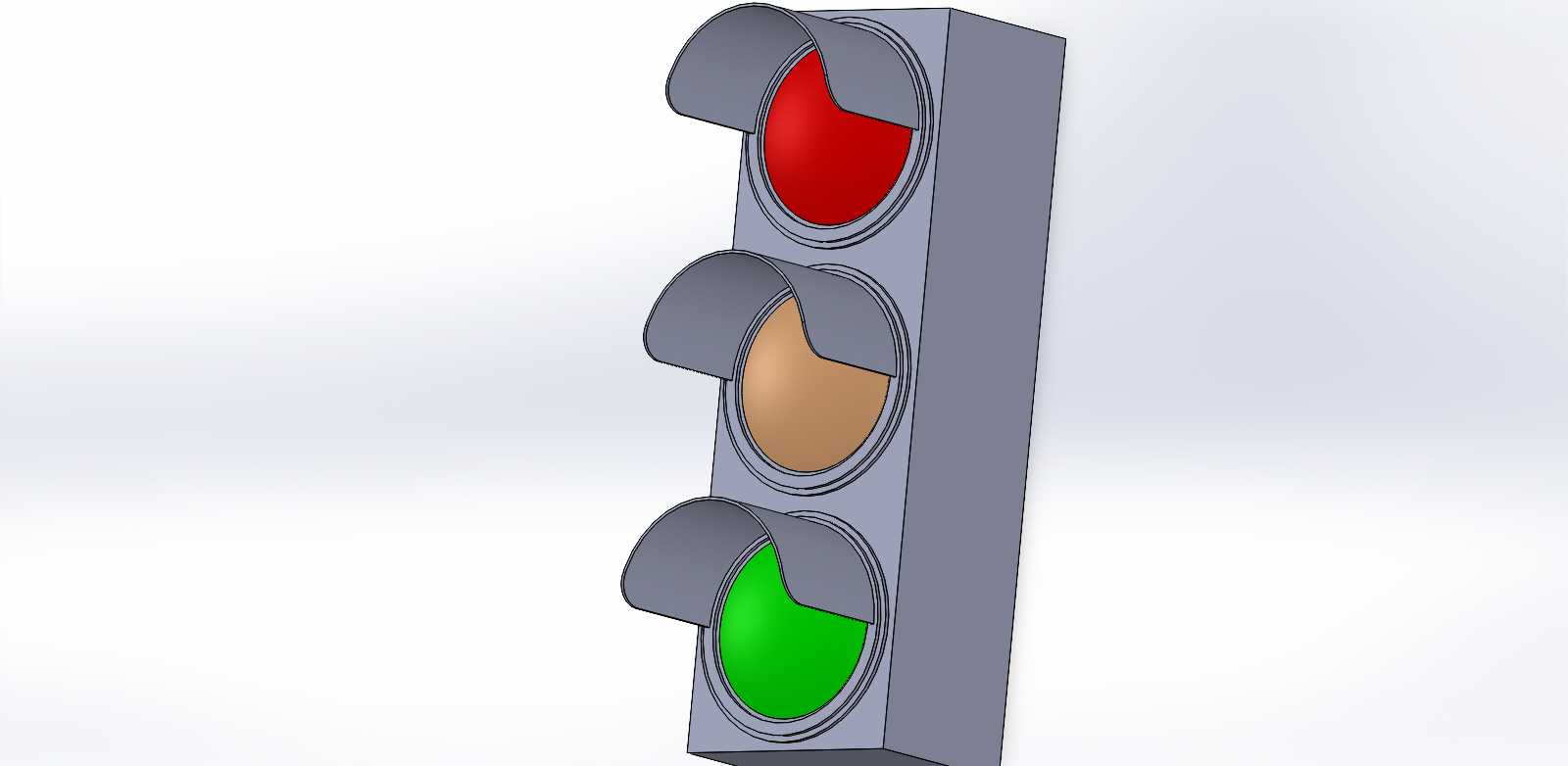

立式三色道路交通信号灯结构设计

　　日常道路交叉口、厂区内部通道、停车场出入口等需要通行管控的场景里，这类立式三色信号灯是最常见的通行秩序管控载体，核心作用是通过红、黄、绿三色光信号的切换，给机动车、非机动车以及行人传递明确的通行、等待、停止指令，避免不同流向的交通参与者出现通行冲突，降低路口事故概率。从结构设计逻辑来看，整体采用立式长方体壳体作为承载主体，三个灯腔沿竖直方向等距排布，最上方为红色停止信号、中间为黄色警示信号、最下方为绿色通行信号，完全符合国内交通设施的通用排布规范，不同年龄、不同认知水平的交通参与者都能快速识别信号含义。每个灯腔外侧都设计了弧形遮光檐，这个结构并非装饰件，实际使用中可以有效遮挡正午阳光、夜间对向车辆灯光的直射，

　　避免灯面出现反光导致信号辨识度下降，哪怕是夏季正午强光环境下，驾驶员距离路口百米位置也能清晰分辨当前亮起的灯色。壳体的边角做了小圆弧过渡处理，没有尖锐的直角结构，一方面是生产加工时钣金折弯工序更容易成型，减少应力集中导致的壳体变形，另一方面也能避免运输、安装、后期维护过程中尖锐边角划伤作业人员。灯组的安装边界设计充分考虑了不同场景的适配性，壳体背部预留了标准的安装孔位，既可以通过抱箍结构固定在悬臂式信号灯杆上，适配城市主干道、十字路口的高位安装需求，也可以通过膨胀螺栓直接固定在混凝土基座上，适配厂区内部、封闭园区、施工便道这类不需要长距离悬臂的安装场景，安装孔位的间距符合交通设施安装的通用尺寸规范，

　　不需要现场二次打孔就能适配市面上绝大多数的信号灯安装支架。从功能实现的结构基础来看，每个灯腔内部都预留了足够的空间容纳光源组件、反光碗以及接线端子，灯腔和壳体之间设计了卡槽式密封结构，装配时嵌入防水胶条就能达到IP65级别的防护能力，雨天路面积水飞溅、高压水枪冲洗灯体都不会出现内部进水短路的问题，适配户外露天的长期使用环境。设计过程中充分考虑了后期维护的便捷性，每个灯腔的前盖都采用卡扣式固定结构，不需要完全拆卸整个灯体，只需要撬开对应灯腔的前盖就能更换损坏的光源组件，维护作业时间比螺丝固定的结构缩短60%以上，高空作业时的安全风险也能相应降低。壳体的材质选型预留了两种适配方案，金属板材版本适合沿海高盐雾、北方严寒地区使用，抗老化、

　　抗冲击性能更强，工程塑料版本适合气候温和的内陆区域，整体重量更轻，安装作业的劳动强度更低。灯组的整体宽度控制在220mm以内，厚度控制在180mm左右，竖直方向总高度根据灯腔间距调整，常规三灯版本总高度在750mm上下，既不会因为尺寸过小导致远距离识别困难，也不会因为尺寸过大增加风阻，在大风天气下能降低灯杆承受的风载荷，提升整体结构的稳定性。灯面的透光罩采用曲面设计，相比平面透光罩拥有更大的可视角度，路口斜向位置的非机动车驾驶员、行人也能清晰看到信号状态，不会因为观察角度偏差出现信号误判。实际建模过程中，所有结构的配合间隙都按照钣金加工、注塑加工的常规公差预留，遮光檐的弧度经过反复调整，既保证遮光效果，又不会在灯面上方形成积灰积水的凹槽，减少后期清洁维护的频次。接线腔设置在壳体底部，进线口设计了防水格兰头的安装位，线缆接入后可以锁紧密封，避免雨水顺着线缆流进壳体内部，接线腔内部预留了接地端子安装位，符合电气设备的安全规范，雷雨天气也能降低雷击损坏设备的概率。
