二英寸WKM内螺纹连接球阀结构设计

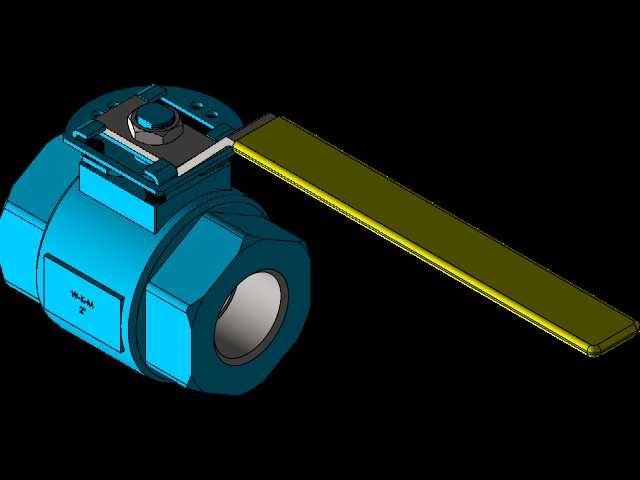

　　在油气输送、化工流体管路、中小型工业供水系统的终端控制环节，手动球阀的应用占比始终居高不下，这类阀件依靠球体绕阀杆轴线旋转90度即可实现通断控制，操作扭矩小、流阻低，是管路截断类元件里可靠性表现突出的品类。本次呈现的2英寸规格WKM型球阀，采用NPT内螺纹连接形式，适配公称通径2英寸的常规工业管路，连接端螺纹符合美制锥管密封标准，安装时无需额外加装密封垫片，依靠螺纹锥面的过盈配合即可实现管路连接处的静密封，能适配多数低压到中压工况的流体输送管路安装需求。从结构设计逻辑来看，这款球阀采用侧装式固定球体结构，区别于浮动球结构的大口径适配局限，固定球结构在2英寸通径下能更好承受介质侧的压力冲击，避免球体在高压差下出现偏移导致的密封面磨损。

　　阀体采用分体式锻造结构，左右阀体通过螺栓紧固连接，中间夹持金属阀座密封环，这种结构的优势在于后期维护时无需将整个阀门从管路上拆下，只需松开侧盖螺栓即可取出球体和密封组件进行更换，大幅降低现场运维的工作量。阀杆采用下装式防飞出结构，阀杆从阀体内部装入，上端通过压盖填料函实现动密封，即使在阀杆上部的操作手柄出现意外受力的情况，阀杆也不会在介质压力作用下从阀体内部冲出，满足工业管路的安全设计要求。操作端采用加长扁钢手柄，手柄长度经过扭矩匹配计算，在额定工作压力下，操作人员无需借助加力杆，仅靠手部力量即可完成阀门的全开全关操作，手柄端部做了圆弧倒角处理，避免现场操作时出现尖锐边角划伤的风险，手柄与阀杆的连接采用扁方加定位销的形式，

　　长期操作不会出现打滑空转的问题。从安装边界尺寸来看，这款球阀的结构长度符合常规工业球阀的安装尺寸规范，两端内螺纹的轴线同轴度控制在0.1mm以内，安装时不会出现管路别劲的问题，阀体外部的六角结构适配标准管钳的夹持尺寸，现场安装时可以直接用常规工具完成紧固，无需定制专用工装。流道部分采用全通径设计，球体内部的流道直径与连接管路的内径基本一致，介质流经阀门时的压力损失极小，也不会出现介质内杂质卡在流道缩径处的问题，适合输送带有少量固体颗粒的流体介质。密封面采用金属基体加非金属密封层的复合结构，常温工况下密封等级可达零泄漏，同时能耐受一定范围内的介质温度波动，不会因为短期的温度超差出现密封失效的问题。在实际选型应用中，

　　这款球阀可以直接替换同规格的传统内螺纹球阀，安装尺寸完全兼容，不需要对现有管路进行改造，适合在老旧生产线的阀件更新、新设备的流体管路配套中使用。建模过程中对所有配合面的公差做了匹配设定，阀体连接面的平面度、阀杆与填料函的配合间隙、球体与阀座的配合过盈量都按照实际加工要求做了参数化设定，模型可以直接用于工程出图、装配干涉校验、工况模拟仿真等环节，结构细节完整还原了实物的装配关系，没有做简化省略，能直观呈现阀件内部的密封原理和操作逻辑，对于刚接触阀件设计的结构工程师来说，也可以作为内螺纹球阀结构设计的参考样例，理解固定球球阀的受力传递路径和密封设计要点。
