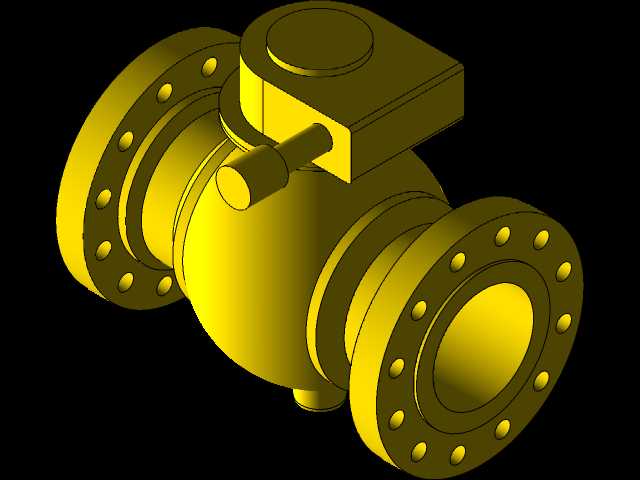

8英寸CAMERON T31法兰连接固定球结构

　　这款8英寸压力等级ANSI 600的法兰连接球阀，核心应用场景集中在长输油气站场、炼化装置高压工艺管线、城市燃气高压输配系统这类对密封可靠性、承压稳定性要求严苛的工况中，作为管线通断控制的核心执行部件，它的核心作用是在管线检修、流程切换、故障隔离时实现介质通路的完全截断或导通，相比同压力等级的闸阀、截止阀，它的流道阻力更小，全开状态下介质压损可控制在0.01MPa以内，适合大流量、高流速的介质输送场景，适配的介质涵盖净化原油、成品油、天然气、以及部分无强腐蚀性的化工工艺流体。

　　从结构功能特性来看，这款固定球结构的T31型球阀，区别于浮动球球阀的球体受压后贴合出口端阀座实现密封的逻辑，它的球体上下两端设置有固定支撑轴，介质压力作用在球体上的载荷会直接传递到阀体上下的轴承结构上，不会将推力全部施加在阀座密封面上，因此在高压大口径工况下，阀座的磨损量更小，操作扭矩更稳定，长期启闭循环后的密封可靠性更有保障。两端的密封阀座采用预紧弹簧加载结构，在低压工况下依靠弹簧预紧力推动阀座贴合球面实现初始密封，当管线压力升高后，介质压力会进一步推动阀座压紧球面，形成压力自紧密封，压力越高密封比压越大，不会出现高压下密封泄漏的问题。顶部的阀杆采用倒密封结构设计，当阀内压力异常升高时，介质压力会推动阀杆上移，压紧阀杆处的密封填料，避免阀杆部位出现外漏，符合高压管线阀门的防外漏设计要求。

　　从设计思路层面拆解，这款球阀的建模完全遵循API 6D管线阀门的设计规范，首先确定的是流道的通径尺寸，8英寸公称通径对应的全通径流道直径为203mm，保证清管器可以顺利通过阀腔完成管线清管作业，这是长输管线阀门的硬性设计要求。两端的连接法兰采用ANSI B16.5 600LB的法兰标准，法兰密封面为突面结构，法兰螺栓孔的数量、节圆直径、螺栓孔尺寸完全匹配标准要求，安装时不需要额外加工适配法兰，直接和同压力等级的管线法兰配对即可。阀体采用侧装式分体结构，中法兰连接螺栓的排布经过载荷校核，保证在600LB对应的10.0MPa试验压力下，中法兰处不会出现密封泄漏。顶部的驱动连接法兰符合ISO 5211的安装标准，不管是配套手动涡轮头、气动执行机构还是电动执行机构，都可以直接匹配安装，不需要额外制作连接转接板。

　　关于安装边界与外形尺寸，这款球阀的结构长度遵循ASME B16.10中长系列球阀的尺寸要求，安装时不需要调整管线的预留间距，直接替换同参数的同类型阀门即可。两端法兰的外径为355mm，螺栓孔中心圆直径为298.5mm，共12个直径22mm的螺栓孔，安装时配对法兰需要采用相同压力等级的对焊法兰，螺栓采用8.8级以上的高强度合金螺栓，垫片选用缠绕式金属石墨垫片，保证法兰连接的密封可靠性。阀腔底部设置有排污接口，顶部设置有泄压接口，在线使用时可以通过排污接口排出阀腔底部沉积的杂质，也可以在阀门前后压差过大时，通过泄压接口平衡阀腔压力，降低操作扭矩。需要注意的是，安装时要保证阀门的流向标识和管线介质流向一致，虽然固定球阀可以双向密封，但遵循流向安装可以更好地保护入口端阀座，延长阀门的实际使用寿命。建模过程中对球体的球面圆度、阀座密封面的粗糙度、阀杆和轴套的配合间隙都做了精准还原，每一处倒角、退刀槽、螺栓沉孔的尺寸都和实际产品一致，可直接用于管线布置的碰撞检查、安装模拟、以及生产加工的工艺参考。
