CA6140车床接收电子模块安装钣金支架

　　这款钣金支架是CA6140普通车床电气控制系统里，专门用于承托接收电子功能模块的安装构件，在车床的电气舱布局中，这类支架承担着电子模块的定位、防护与走线规整的核心作用，属于车床电气辅件里的定制化结构件。从实际应用场景来看，普通车床的电气舱内部空间紧凑，各类控制模块、接线端子、动力线缆排布密集，接收电子模块作为信号采集与传输的关键部件，不能直接悬空固定或者贴装在舱壁上，一方面要避免舱体振动带来的模块引脚松脱、焊点疲劳问题，另一方面要预留出模块接线、散热的操作空间，同时还要和周边的强电动力部件保持足够的安全间距，减少电磁干扰对信号接收稳定性的影响，这款支架就是针对这一系列实际安装需求设计的。

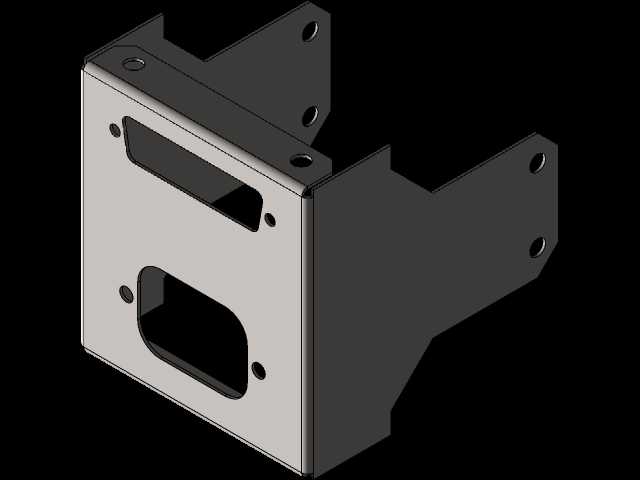

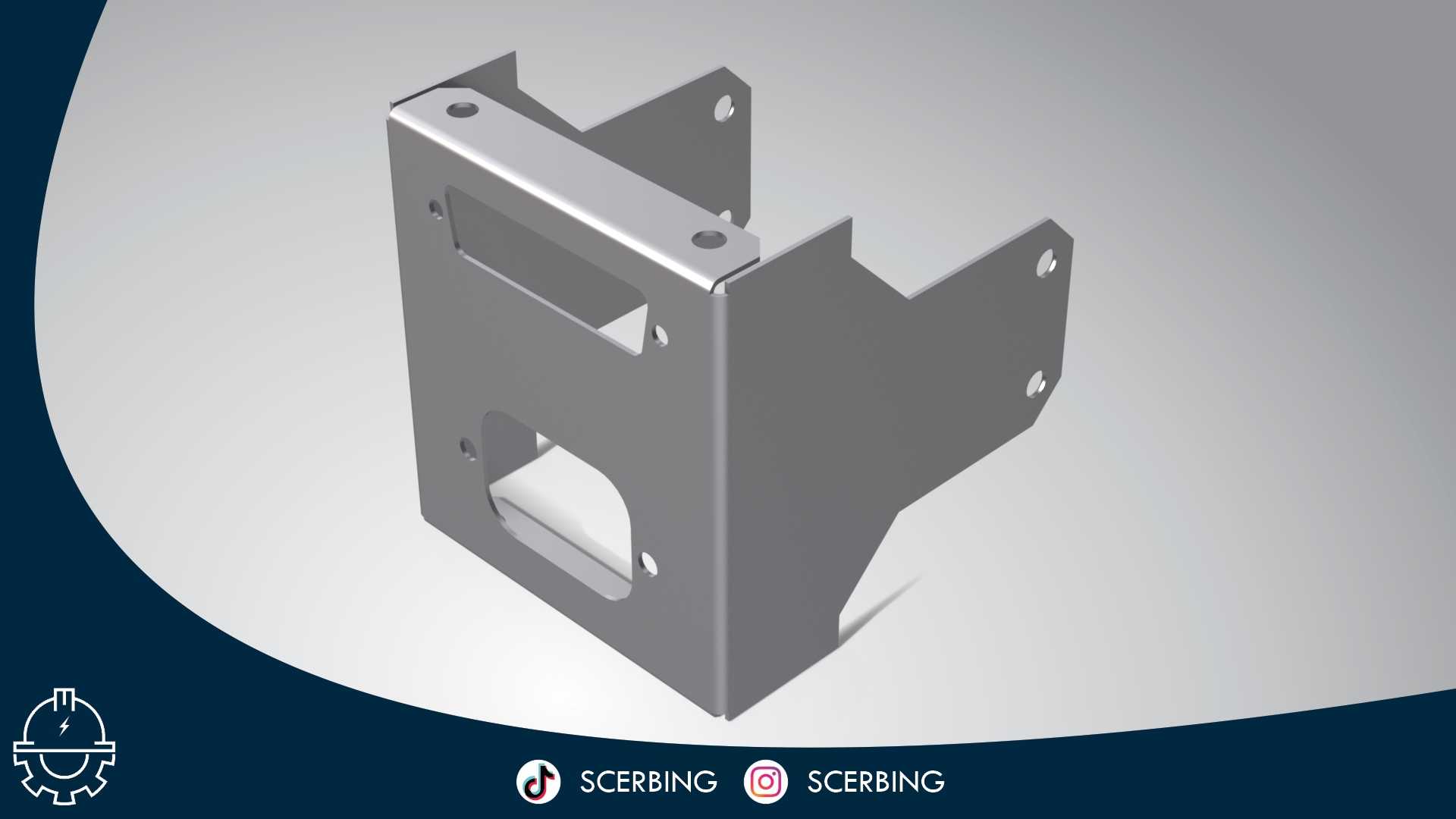

　　从结构功能特性上看，支架整体采用冷轧钢板折弯成型，主体立面设置了两个不同规格的镂空窗口，大尺寸窗口对应接收电子模块的接口区域，方便模块的外接插头直接穿过支架完成接线，不需要额外在支架侧面预留走线缺口，小尺寸窗口则对应模块上的状态指示灯位置，日常设备巡检时不需要拆下模块或者支架，就能直接透过窗口观察模块的工作指示灯状态，快速判断模块是否处于正常运行状态。支架的三个延伸折边都做了外翻的安装耳，每个安装耳上都预制了沉头安装孔，安装时沉头螺钉可以完全埋入孔内，不会在支架表面凸起刮伤线缆或者操作人员的手部，三个安装耳的空间位置呈三角分布，固定到车床电气舱的安装基面后，能形成稳定的三角支撑结构，即便车床在主轴高速旋转、床身溜板快速移动产生持续振动的工况下，支架也不会出现共振松晃的问题。

　　设计思路上，这款支架没有采用多余的焊接结构，全部依靠钣金折弯工艺成型，所有的折边转角都做了R角过渡处理，既避免了锐边割线的风险，也提升了折弯处的结构强度，减少长期受力下的钣金变形量。支架的主体立面和安装折边之间的折弯角度经过精准计算，安装后模块的接口方向刚好朝向电气舱的走线槽一侧，模块的外接线缆可以顺着走线槽最短路径排布，减少线缆的弯折半径，避免线缆长期处于大角度弯折状态出现线芯断裂的问题。同时支架的立面和模块安装面之间预留了3mm的间隙，模块固定后背面和支架之间留有空气流通的空间，模块工作时产生的热量可以通过间隙自然散出，不会因为贴装在钣金面上出现热量积聚导致模块工作温度过高的问题。

　　从安装边界尺寸来看，支架主体立面的长宽尺寸刚好匹配对应接收电子模块的安装孔距，模块可以直接通过四颗螺钉固定在支架立面的预制螺孔上，不需要额外加装转接板。三个安装耳的外轮廓尺寸控制在120mm×90mm的空间范围内，适配CA6140车床电气舱内预留的安装位尺寸，安装时不会和旁边的交流接触器、接线端子排产生空间干涉，支架的整体厚度控制在1.5mm，在保证结构强度足够支撑模块重量、抵抗车床振动的前提下，尽可能减少了材料占用，也降低了支架自身的重量，不会给电气舱的安装基面带来额外的负重。支架的所有外露边缘都做了去毛刺处理，安装过程中不需要额外做边缘防护，就能避免划伤操作人员和线缆绝缘层，适配车床车间的实际装配作业需求，在设备后期维护时，只需要拆下支架安装耳上的三颗固定螺钉，就能连带模块一起拆下，不需要逐个拆解模块接线，大幅提升了电气部件的维护效率。
