CA6140车床用楔形压紧支撑块结构

　　在普通卧式车床的日常装夹作业里，这类带斜楔面的压紧支撑块属于出镜率极高的工装配套零件，尤其是CA6140这类通用型卧式车床，不管是小批量多品种的维修车间加工，还是批量生产的工段工位，这类零件都承担着工件装夹时的辅助支撑与侧向压紧作用。很多刚接触车床操作的新手容易忽略这类小零件的作用，实际上在加工异形毛坯、带斜度的铸件或者不规则锻件时，常规的平压块很难贴合工件的非平面轮廓，强行装夹要么会导致工件装夹变形，要么在切削力作用下出现工件移位，造成尺寸超差甚至打刀的问题，而这类带斜向工作面的支撑块，刚好能匹配工件的倾斜轮廓面，在卡盘夹紧的同时提供侧向的辅助支撑，抵消车削过程中产生的径向切削分力。

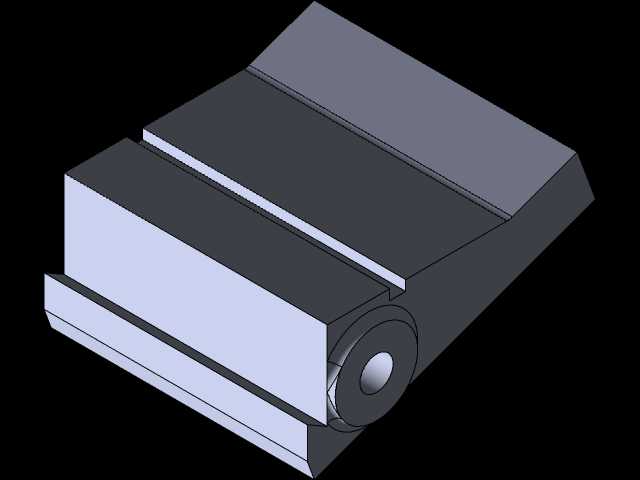

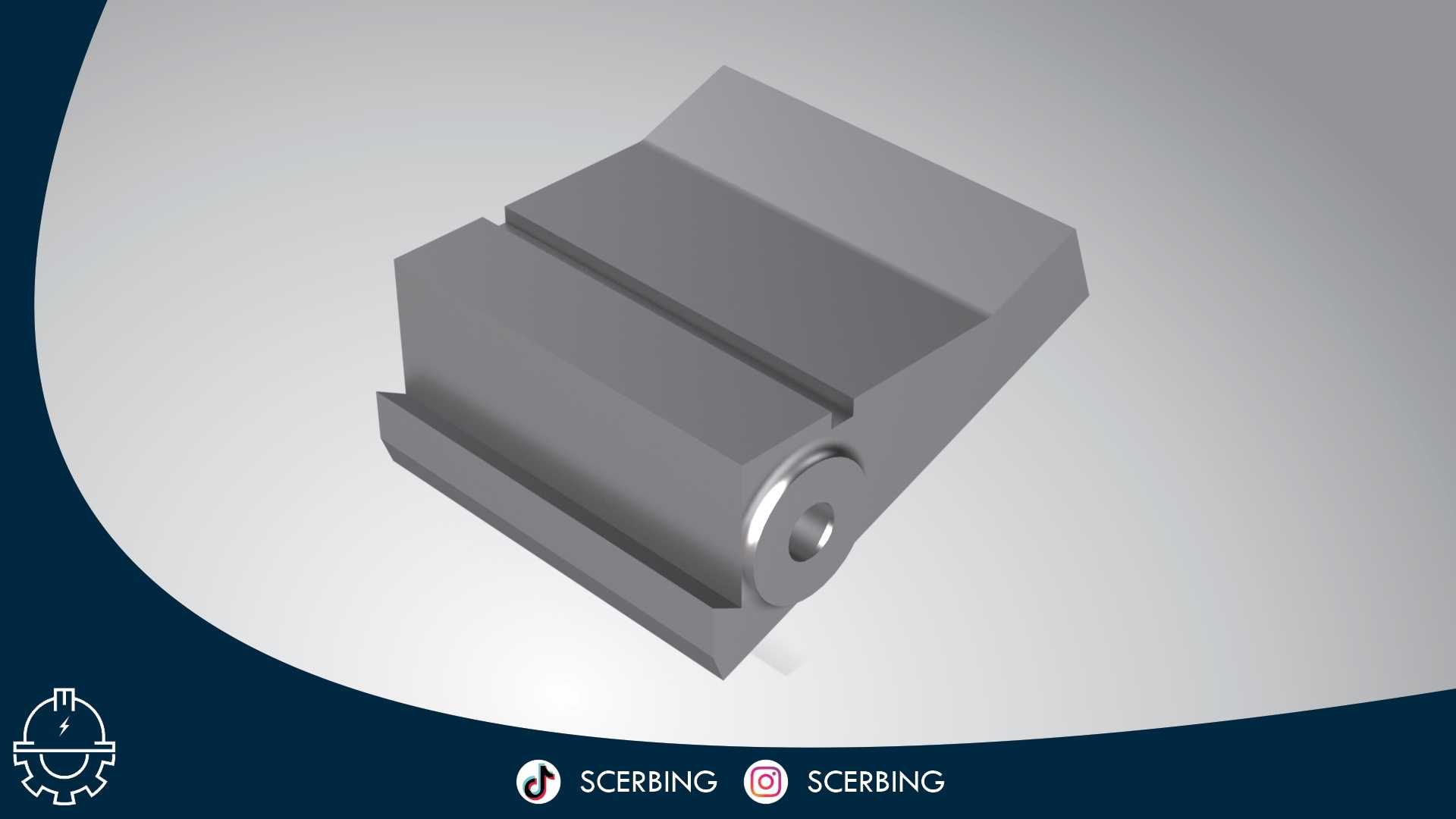

　　从结构设计来看，这个零件主体采用了带梯形导向槽的基座结构，底部的导向槽刚好能和车床花盘或者专用工装板上的T型槽配合，安装时可以沿着槽道调整位置，适配不同尺寸的工件装夹需求，不需要额外打孔固定，调整效率很高。零件一侧的楔形工作面做了平整的铣削加工，表面粗糙度控制在Ra1.6左右，和工件接触时不会划伤工件已加工表面，同时足够的平面度能保证支撑时的接触刚度，避免出现点接触导致的应力集中。零件端部的同轴孔是用来安装锁紧销轴的，当支撑块调整到合适位置后，将锁紧销插入对应工装板的定位孔内，再拧紧锁紧螺钉，就能把支撑块完全固定，承受车削时的交变载荷不会移位。

　　实际使用场景里，这类支撑块往往是成组配套使用的，在花盘上装夹偏心工件或者不规则支架类零件时，通常会布置2到3个同规格的支撑块，分别对应工件的不同支撑点位，配合卡爪和压板完成整个装夹流程。设计这个零件的时候，特意将楔形面的倾斜角度设置为15度，这个角度是经过长期工艺验证的，既能够提供足够的侧向锁紧力，又不会因为角度过小导致支撑块自锁难以拆卸，同时角度的一致性也保证了同批次零件可以互换使用，不需要每次装夹都重新配磨接触面。零件的整体外形尺寸控制在紧凑范围内，不会在花盘上占用过多安装空间，即使是装夹直径较小的工件，也不会和刀架的运动轨迹发生干涉，安装边界经过校核，在CA6140车床的最大加工直径范围内，刀架纵向、横向进给的全行程都不会和支撑块产生碰撞。

　　从加工工艺性角度，这个零件的结构没有复杂的曲面特征，所有特征都是平面、直槽和同轴圆孔，常规的铣削、钻削工序就能完成加工，不需要特殊的刀具或者工装，生产成本很低，适合作为车床的常备易损配件批量制作。零件的材质选用45号钢，经过调质处理后硬度达到HB220-250，既有足够的强度承受切削冲击力，又有一定的韧性，不会在反复装夹的过程中出现崩裂问题，和工件接触的楔形工作面如果长期使用出现磨损，只需要重新铣平工作面就能继续使用，维护成本很低。很多车间在实际使用中还会根据自身的加工需求，在这个基础结构上微调楔形面的角度，或者在接触面上加装铜垫片，避免划伤有色金属工件的表面，这类衍生的改进结构也都是基于这个基础支撑块的设计逻辑延伸而来的。在车床的工装配套体系里，这类小零件虽然不像主轴、卡盘那样属于核心功能部件，但却是保证装夹可靠性、提升加工效率不可或缺的组成部分，合理使用这类辅助支撑块，能够大幅降低异形工件的装夹找正时间，减少装夹变形带来的加工误差，对于提升车床的加工适配性有着很实际的作用。
