CA6140车床鲁埃达轴套传动零件

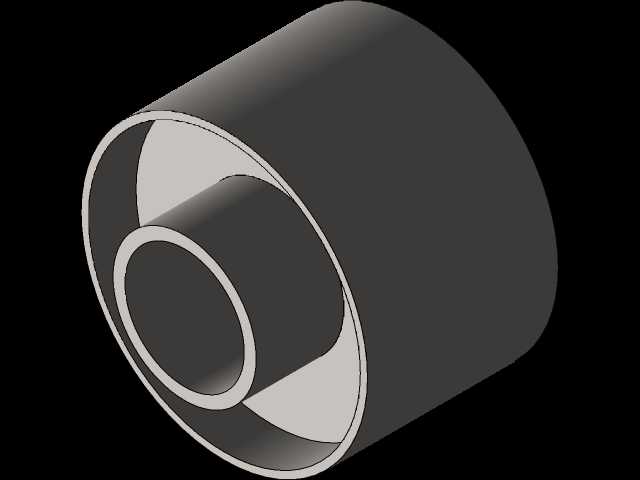

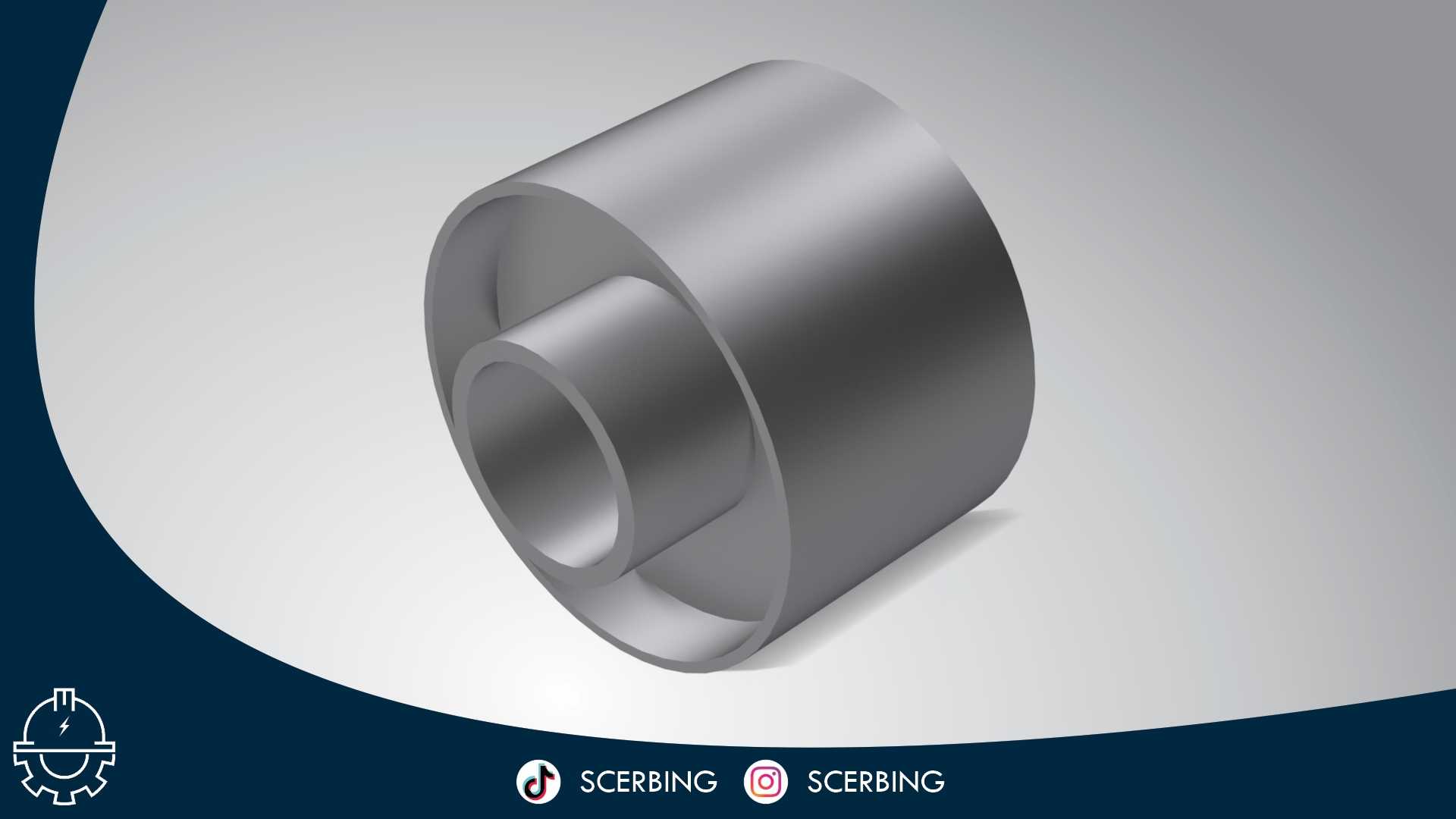

　　该回转套筒类零件对应普通卧式车床进给与主轴箱周边传动链路中的鲁埃达构件，整体采用同轴阶梯圆柱构型，主体由大直径外筒、小直径伸出轴颈以及贯通内孔组成，属于车削加工中典型的套类传力件。从实际装配边界看，大外圆承担支承与限位作用，小轴颈用于伸入配合座孔或与轮类零件衔接，内孔则供轴段穿过并形成回转配合；建模时各圆柱面保持严格同轴，端面与轴线垂直，台阶过渡处控制圆角或清根尺寸，避免装配干涉并减少应力集中。

　　在CA6140这类车床上，类似套筒件常出现在挂轮、进给传动、轴系支承或离合器附近，工作中随轴回转或作为中间衬套传递扭矩、限定零件轴向位置。大筒壁提供足够的刚性，小轴颈缩短悬臂长度，有利于控制回转偏心；贯通孔既减轻重量，也便于润滑油路通过、拆装定位以及与紧固件配合。外形尺寸设计需兼顾箱体内腔空间、相邻齿轮间距和端盖压合位置，外径不能与箱体孔壁发生碰擦，轴颈长度要保证配合件到位后仍有可靠轴向约束。

　　结构处理上，外圆表面按配合性质区分粗糙度与公差带：与轴承、衬套或轮毂配合的轴颈采用较高精度，非配合外圆可适当放宽；内孔根据穿轴或定位要求设定孔径公差，孔口倒角引导装配。台阶端面是轴向定位面，应保证平面度和与内孔的垂直度；若承受轴向压紧，还需校核端面接触面积。模型中圆柱、倒角、内孔和台阶关系清晰，便于在工程图中直接提取主视图、剖视图及尺寸链。

　　现场使用时，这类零件的失效多与同轴度超差、润滑不足、孔轴配合间隙不当有关，因此三维设计阶段就要把装配顺序、热膨胀间隙和检修拆卸空间考虑进去。小轴颈端部倒角可降低装入孔时刮伤衬套的风险，大外筒端面倒角则有利于压装和去除毛刺。对于需要传递扭矩的工况，还可在相应部位增加键槽、销孔或止动结构；若仅作隔套使用，则保持简洁圆柱面即可。该模型完整表达了阶梯套筒的内外轮廓与配合关系，适合用于车床传动结构校核、加工工艺编排、车削编程教学以及装配干涉检查。
