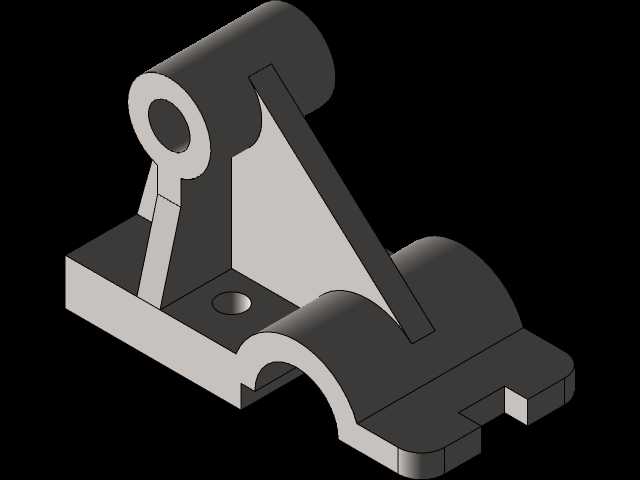

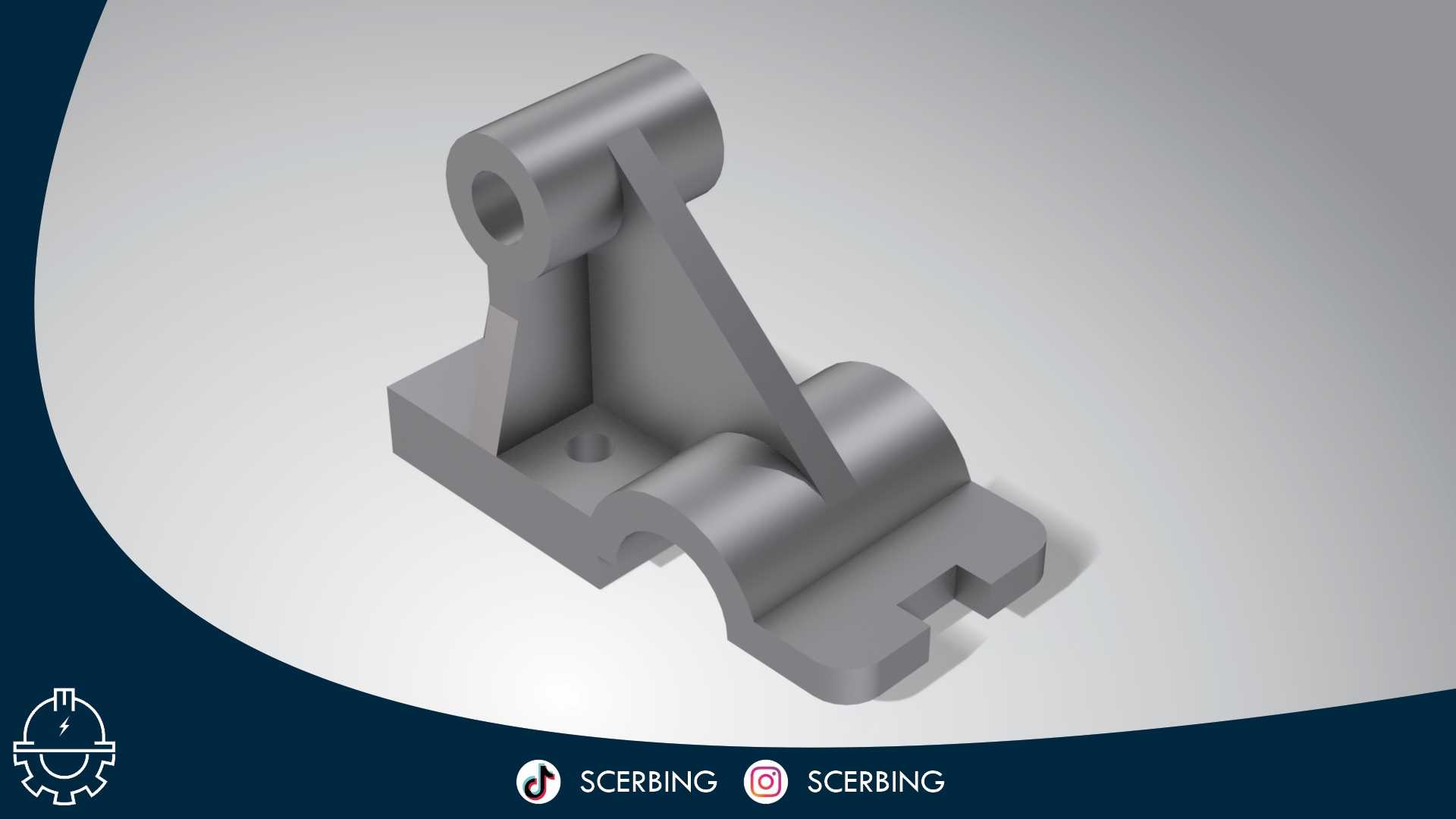

这类铰接式支撑固定座,常见于普通车床溜板箱、进给机构的辅助支撑点位,也会出现在CA6140这类传统卧式车床的操作连杆传动链路里,承担着铰接传动、载荷承载、位置固定的多重作用,是机床传动系统里不起眼但直接影响操作手感与传动精度的小构件。从结构上看,零件底部采用带定位卡槽的安装基面,卡槽的宽度与深度严格匹配机床床身对应位置的安装凸台尺寸,安装时不需要额外做配做定位,直接卡入凸台后通过基面预留的沉头孔拧入紧固螺栓即可完成固定,沉头孔的深度刚好容纳内六角螺栓的头部,不会突出安装面干涉周边运动部件,安装边界的设计充分考虑了车床内部狭小的装配空间,基座的外轮廓做了圆角过渡,避免装配时刮伤操作人员或者刮破周边的液压油管、电线护套。
上部的两个同轴铰接孔是核心功能区域,孔的内径公差严格按照IT7级精度设计,表面粗糙度要求达到Ra1.6,能够与配套的铰接销轴实现间隙配合,既保证销轴转动时无卡滞,又不会因为间隙过大产生传动旷量,两个铰接孔的轴线平行度公差控制在0.02mm以内,避免连杆传动时出现别劲、磨损加剧的问题。连接安装基面与上部铰接筒的斜向加强筋,是整个零件的刚度保障,筋板的厚度根据承载的侧向力矩计算确定,既不会因为筋板过薄导致受力时铰接部位变形,影响传动精度,也不会因为筋板过厚造成零件整体重量增加、材料浪费,筋板与筒体、基座的连接位置全部做了R3的铸造圆角,避免应力集中导致零件在交变载荷下出现开裂,
毕竟车床操作过程中频繁的扳动操作会给这个支撑座带来持续的交变冲击载荷,应力集中的位置很容易萌生疲劳裂纹。下部的半圆弧卡槽结构,是为了避让床身上的圆形传动轴或者润滑管路设计的,圆弧的半径比对应避让的轴径大2mm,既保证足够的避让间隙,不会和转动的轴发生摩擦,也不会因为间隙过大浪费结构空间,圆弧两侧的凸台刚好卡在轴的两侧安装面上,进一步辅助限制支撑座的转动自由度,哪怕紧固螺栓出现轻微松动,支撑座也不会发生位置偏移,保障传动机构的位置精度。整个零件的建模过程严格遵循机械设计的工艺性要求,所有的拔模斜度统一设置为1.5度,满足砂型铸造的出模要求,不需要后续做额外的工艺补正,所有需要机加工的面都预留了2mm的加工余量,
非加工面保持铸造后的自然粗糙度即可,不需要额外做表面处理,降低零件的加工成本。在实际装配场景中,这类支撑座安装完成后,上部铰接孔连接操作手柄的连杆,下部通过卡槽定位在床身上,操作人员扳动手柄时,连杆绕铰接孔转动,带动溜板箱的开合螺母机构完成开合动作,支撑座本身需要承受连杆传递过来的操作力,同时保持铰接位置的固定,不能出现位移或者变形,否则会导致开合螺母啮合不到位,进给传动出现打滑或者打齿的问题。设计时还充分考虑了润滑需求,上部铰接筒的侧壁预留了润滑油注油孔,注油孔直通铰接孔内壁,日常设备维护时可以通过注油孔向铰接位置注入润滑脂,减少销轴与孔壁的磨损,延长零件的使用寿命,注油孔的位置设置在筒体的侧上方,不会被连杆或者周边的其他零件遮挡,维护时不需要拆解周边结构就可以完成注油操作。零件的整体外形没有多余的装饰结构,所有的结构特征都是为了实现功能、满足工艺、保障刚度,完全是面向实际使用场景的功能性设计,没有任何冗余结构,这也是传统机床附件设计的典型特点——在满足使用要求的前提下尽可能简化结构,降低制造与维护成本。
